Problème faisceau électrique RNS-E

[Jugth]

A la suite de ma présentation, je viens vous détailler mon premier soucis avec cette s3 récemment acheté :

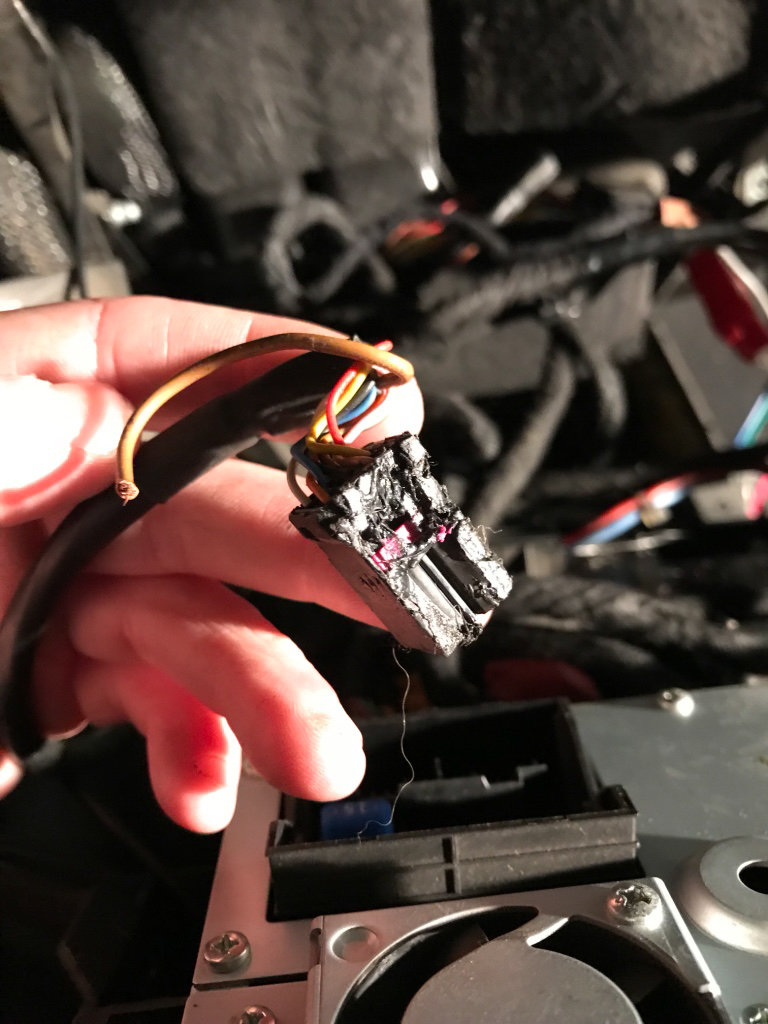

Poste audio rns-e sans bluetooth, très peu de possibilité lié à la voiture finalement avec ce poste, mais une prise Ipod dans la boite à gant qui m'intrigue, en me renseignant un peu, je comprend que c'est un Alpine kce-425i qui a été installé, je me renseigne un peu sur le fonctionnement de tout ça, mais rien ne fonctionne sur la mienne ! Je décide de démonter, et là ... Je laisse les photos parler ... ( tout été tel quel au démontage, coupé, dénuder, laissé dans le vide, branché à rien )





Je décide donc de virer cette Alpine qui de toute façon ne me servira à rien, et de retrouver les branchements au plus proche de l'origine, mais là ça se complique car tous les faisceau ( origine, ou celui pour le poste rns-e ) a été totalement modifié de partout ..



Alors ma question, est il possible de trouver un schéma de cette partie précise ? Avec de multiples recherche sur notre meilleur ami google, je n'ai rien trouvé, ou peut être avais vous une solution plus simple pour résoudre un casse tête comme celui là ?



Merci de vôtre aide !

[BAM-power]

Rolala c'est un sacré porc qui a fait ça.



Regarde sur carprog2 (Ifiinterface) dans la partie électronique il y a les faisceaux avec les refs de toutes les cosses,



J'ai le manuel électrique chez moi aussi, je vais regarder si j'ai quelque chose pour le poste. Je te redis ça en fin de soirée

[geoffroy 67]

Pourtant on a souvent parler de faisceau pour montage de RNSE sur nos S....



La il y a un sacré merdier



Honte à celui qui a fait ce montage ...



Ensuite pour refaire le faisceau c’est pas compliquer

Et les plans je les aient déjà partager plusieurs fois sur le forum ...

[manu35]

On s etonne qu il y a des caisses qui prennent feu

[Jugth]

Quand on vois la cos qui a fondue, ça fait peur oui ..



Merci de ton aide BAM-power !



Geoffroy67 jai effectivement bien vu et lu une dixaine de fois le post sur le montage du Rns-e ! Mais plus rien ne correspond de mon coté ... Par contre je nai pas trouvé les plans, cest sur quelle partie du forum ?

[dom92]

Tu veux reinstaller le rnse ?



Envoyé de mon SM-N950F en utilisant Tapatalk

[Jugth]

Yes il me convient très bien le rns-e et par la suite je lui installerai le module bluetooth pour y connecter le téléphone en attendant j'ai commandé une prise Aux pour remplacer ça qui avais été monté n'importe comment :







[manu35]

On dirai du kufatec à gauche
