RNS E et commandes au volant sur a6 c5 boite manuelle

[kily]

Bonjour,



j'ai installé le RNS E sur mon A6 C5 boite manuelle dotée du can-bus. Auparavant, j'avais un autoradio symphony. Tout fonctionne, sauf les commandes au volant. Sur le net, un tutoriel dit que pour que les commandes au volant soient de nouveau operationnelles, il faut changer de module sous le volant (le module 609 doit etre changé par le module 616 ref 4b0907487 f) et configurer ce module avec le vagcom. Cependant, apres remplacement de ce module, les commandes au volant ne fonctionnent pas, le vagcom n'arrive même pas a acceder au module.



D'où mes 2 questions:



-est-ce que quelqu'un a un rns-E sur son a6 boite manuelle qui fonctionne avec les commandes au volant?

-comment s'y prendre pour que ça marche?



Merci

[ZIPPO45]

As tu bien déclaré le volant multifonctions dans le codage de ton rnse ? (Le dernier chiffre)



Wiki rosstech :

Coding



0?xxxxx: Model

1 = Lamborghini

2 = Audi A3 (8P)

3 = Audi A4 (8E)

4 = Audi A4 Cabriolet (8H)

5 = Audi A6 (4B)

6 = Audi TT (8J)

7 = Audi R8 (42)

0x?xxxx: Treble Speaker Monitoring inactive

0 = Front Treble Speaker Monitoring inactive active (NOT Audi A4 Cabriolet)

1 = Front Treble Speaker Monitoring inactive inactive (ONLY Audi A4 Cabriolet)

0xx?xxx: Sound Characteristic

0 = Sound Characteristic linear

1 = Audi A4 (8E)

2 = Audi A6 (4B)

3 = Audi A4 Cabriolet (8H)

4 = Audi TT (8J)

5 = Audi A3 (8P)

9 = Sound System

0xxx?xx: Telephone/Telematic

1 = Telephone not installed (Remote Feed Voltage for Microphone active)

2 = Base Plate (Temic - Remote Feed Voltage for Microphone inactive)

3 = Base Plate (Cullmann - Remote Feed Voltage for Microphone inactive)

4 = Base Plate (Nokia - Remote Feed Voltage for Microphone inactive)

5 = Telematic Europa (Remote Feed Voltage for Microphone inactive)

6 = Telematic US (Remote Feed Voltage for Microphone inactive)

7 = Base Plate diagnostic capable with Comfort Control

0xxxx?x: Equipment I

1 = Tuner not installed

2 = Digital-Radio installed

3 = Satellite-Radio installed

4 = Satellite and Digital-Radio installed

5 = Analog Input (AUX) installed

7 = Satellite-Radio & Analog Input (AUX) installed

0xxxxx?: Equipment II

1 = TV-Tuner/CD-Changer/Multi-Function Steering Wheel not installed

2 = TV-Tuner installed

3 = CD-Changer installed

4 = TV-Tuner and CD-Changer installed

5 = Multi-Function Steering Wheel installed

6 = TV-Tuner and Multi-Function Steering Wheel installed

7 = CD-Changer and Multi-Function Steering Wheel installed

8 = TV-Tuner and CD-Changer and Multi-Function Steering Wheel installed



Modifié 29 mars 2014 par ZIPPO45

[kily]

Salut,



merci pour ta reponse.



Il faut que je vérifie ce point, tu as raison.

[FrançoisL]

Je pense aussi que ça vient du codage.

Tu as pu jeter un œil?

[pierrotori]

tu peux avoir le codage via le menu caché

[kily]

Salut,



désolé de ne répondre que maintenant, je n'avais pas vu qu'on m'avait répondu.



De mémoire, le gps est codé pour une a4, mais comment le vérifier via le menu caché?



Merci

[pierrotori]

tu vas dans general puis coding voir lien ci dessous



d'ailleurs tu peux aussi aller dans SDS pour activer la commande vocale

Modifié 6 mai 2014 par pierrotori

[kily]

Rebonjour,



je réponds très en retard, j'avais tout simplement oublié que j'avais ouvert ce fil.



Tout cela pour dire que j'ai vérifié le codage du RNS E, je l'ai modifié en fonction de ma configuration, mais il n'y a rien a faire, les commandes au volant sont toujours inactives.



Quelqu'un aurait un début de solution?



Merci

[scalpa88]

de quel milesime ton audi ,

voici mon post ou j'en parle car moi aussi j'ai changé le modul pour le volant

j'en parle a la page 2 , reponse 48 et page 3 / 83



http://forums.audipassion.com/topic/175592-autoradio-audi-a6-en-2eme-nonte/page-2

[kily]

Salut scalpa88,



Elle est de 2001.



Je viens de voir ton post, merci pour la réponse précise! A tous les coups, je ne dois pas avoir de cosses CAN-H et CAN-L sur l'emplacement du module du volant.

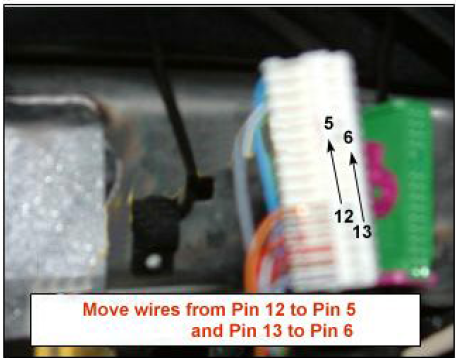

Tu les branches où exactement pour les récupérer? Est ce que c'est au niveau des pin 5 et 6 du connecteur T32c?



[scalpa88]

c'est quoi le connecteur que tu a mis en photo ?

pour ton volant il faut que tu regarde dejas laf du calculateur qui se trouve sous le volant dans les porte relais , si la ref se termine par E et que c'est ecrit radio dessu , il faut le changer par un qui a ecrit can-bus

a l'origine tu doit avoir peut etre celui la ,comme moi

il y a ecrit radio et pas de can-bus





alors quant j'ai monté le RNSE j'ai mis un boitier avec ecrit can-bus

la ref se termine par un C





apres j'ai tiré 2 cables ,pour raccorder le CAN L et H du connecteur derierre le RNSE jusqu'a la prise ou vient se fixer le calculateur du volant a l'emplacement 1 et 3 ou on peut voir qu'il n'y a pas de cables qui arrivent





voici sous le volant ou se trouve l'emplacement du calculateur multifonction volant

a gauche du 393



[kily]

Merci pour les infos scalpa88,







Le connecteur T32c est connecté au tableau de bord. Effectivement, c'est logique de connecter le module au RNS E directement.



Pour le module, j'avais déjà changé pour le 4B0907487 F, avec le can-bus.



Je vais essayer ces prochaine jours ça en espérant que ça fonctionne.

[kily]

J'ai réalisé le changement, en prenant des cosses de la prise 10 pins du caisson de basses d'origine dans le coffre, non sans mal. Verdict: les lumières s'allument enfin au volant. Je suppose que ça fonctionne, mais je n'ai pas encore essayé, le RNS-E demande le code pin au contact et la voiture ne démarre pas encore.

Je vous informerai du verdict définitif prochainement.



Un grand merci scalpa88!

[kily]

Vu que le GPS fonctionne maintenant, j'ai pu tester les commandes au volant, tout fonctionne, impeccable.



Merci encore scalpa88!
