[Tutoriel] Dépose du panneau de porte

Messages recommandés

:coucou:



Je vous propose un tuto pour vous aider a démonter le revêtement de porte de votre A1.



Cette opération n'est pas compliquer, mais nécessite d'avoir compris la façon dont sont montés les différents éléments qui le compose afin de ne pas les abimer lors du démontage.










Matèriel :



Un tournevis avec un embout Torx

Un petit tournevis plat

Un couteau










Dans un premier temps, il faut déclisper la grille de Haut-parleur dans la poignée de porte, et le cache de la poignée de fermeture afin d'accéder à 2 vis qui maintiennent le panneau de porte :



A l'aide du couteau, déclipser la grille dans la poigné de porte : insérer le couteau dans le petit espace visible sur l'avant de la grille, et pousser doucement,













Sous la poignée de fermeture, au niveau de la Led d'éclairage d'ambiance, repérer le petit trou qui va permettre de déclipser le cache de la poignée :










Glisser le petit tournevis plat dans le petit trou :










et pousser un peu le trournevis de manière a décoller légèremment le cache de la poignée et pouvoir le déclipser à la main :













Repérer ensuite les 4 vis Torx :



1 dans la poignée d'ouverture :








1 dans la poignée de fermeture :








1 sous l'accoudoir :








1 tout en bas du panneau de porte près de la Led d'éclairage de courtoisie :










Dévisser ces 4 vis à l'aide du tournevis a embout Torx :










La partie la plus pénible consiste a déclipser le panneau de porte de la portière. Les clips de maintien sont très dure,



Attraper la tranche du panneau de porte avec les doigts et tirer un peu dessus de manière a l'écarter de quelques millimètres, et le faire sur tout le pourtour du panneau :













Une fois légèremment décollé, il faut ensuite tirer fermement sur le panneau pour que les clips se dégage ( je vous conseil de mettre des gants pour pas âbimer vos doigts, car la pression a mettre est assez conséquente ) :













Ecarter ensuite le panneau de la portière et le sortir de la rainure au niveau de la vitre :













Une fois que le panneau est désolidarisé de la portière, débrancher la prise bleu du module de portière :










et déclipser l'agraffe de maintien du câble de la poignée d'ouverture :










sortir le câble de la poignée :










Voilà votre portière a nu...










...et le panneau de porte démonté :















Un petit clin d'oeil sympa au passage :










Avant de remonter le panneau, je vous conseille de mettre un peu de silicone sur les clips de maintien afin de faciliter d'éventuel démontage ultèrieur :










Remettre en place le câble de la poignée de porte, et clipser l'agraffe :










Rebrancher la fiche sur le module de portière :










Glisser le haut du panneau de porte dans la rainure le long de la vitre :










puis presser le panneau sur tous sous pourtour afin de remettre les clips en place










Puis revisser les 4 vis :










Clipser la grille de haut parleur et le cache de la poignée, et le travail est terminé :coucou:










Bonne manip a tous :coucou:

Partager ce message


Lien à poster
Partager sur d’autres sites

:bigthumbup: Là il y a du tuto haut de gamme. Je ne pense pas démonter tout de suite mais je reprendrai ces explications si besoin. :coucou:

Partager ce message


Lien à poster
Partager sur d’autres sites

Oui, j'attend de recevoir les leds qui éclaire les fibres optiques intégrées aux grilles :bien:



Merci @Bartouille d'avoir épingler :coucou:

Partager ce message


Lien à poster
Partager sur d’autres sites

Géniale tout ça! Je pensais parcontre qu'il y avait une petite enceinte sous le cache de la poignée d'ouverture!

Et ça donne quoi en fonctiannement les fibres optiques intégrées aux grilles?

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci a tous :)



J'ai pas encore raccordée les leds des grilles, j'attend de les recevoirs et e ferais un petit topo sur le montage des grilles :coucou:

Partager ce message


Lien à poster
Partager sur d’autres sites

Purée



T'es balaise toi quand même



Chapeau :bien:

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut Audiman, est ce que par hasard tu aurais vu si il y avait un faisceau electrique dans la porte passager pour pouvoir ajouter les bouton d'ouverture et de fermeture... J'aime pas les boutons factice...

Partager ce message


Lien à poster
Partager sur d’autres sites

Non il y a pas de fiches pour le raccorder, la photo que j'ai mis sur le tuto est celle du panneau de porte passager.



Ces faisceaux de garniture de porte me pose quelques soucis pour le raccordement des Leds des grilles :

Sur ETKA, il existe 1 seul type de faisceau par porte, et ils sont câblés avec toute les fiches pour raccorder les Leds des grilles de HP, l'alarme....

Hors les faisceau de porte de ma voiture n'ont pas toute ces prises : le magasinier ne comprend pas pourquoi je n'est pas les prises, la seul explication serait qu'en usine, Audi utilise des faisceaux adapté au options de la voiture et qu'en pièces détachées il serait adaptable a toute les A1 peu importe les options.

Etrange car je n'est jamais vu çà, et le magasinier non plus...

Partager ce message


Lien à poster
Partager sur d’autres sites

En effet c'est bizarre, mais en Angleterre ce qui est a gauche passe a droite donc j'imaginais que ça pourrais y etre ...

Partager ce message


Lien à poster
Partager sur d’autres sites

La seul solution sera de démonté le panneau de porte pour voir ce que tu as sur le faisceau,







Si jamais au démontage un des clips reste accroché a la portière, il est préférable de le changer car il est défectueux :



Clip : 7L6 868 243 : 0,49euros ( 8 par panneau de porte )




Modifié par Audiman-Bzh

Partager ce message


Lien à poster
Partager sur d’autres sites

Le bloc de poigné d'ouverture est maintenu par des vis Torx, on les aperçoit sur cette photo




Partager ce message


Lien à poster
Partager sur d’autres sites

Non c'est pas démontable, il faut déposer tout le panneau et chnager la pièce complète ( le liseret chromé ne se dêtail pas )

Modifié par Audiman-Bzh

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut,

Les images du premier ost ne s'affichent plus, est il possible d'avoir une image pour situer les vises de la fixation du panneau ?

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut,

Merci pour ce super post Audiman. Je voudrais m'attaquer a les démonter mais les photos ont disparus, serait il possible d'en remettre car même avec tes explications je sèche. Merci.

  • Adore 1

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour,

Pour moi c'est exactement la même chose que f-thierry et hedonism69, les images n'apparaissent plus.

Est ce qu'il serait possible de remettre les photos car j'aurais besoin de déposer mon panneau de porte.

Merci d'avance

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci pour ce tuto! Je dois démonter le panneau de porte pour acceder au gros HP, il n'a plus l'air de fonctionner.



Serait il possible de re upploader les images ou c'est trop de travail? :roi:

Partager ce message


Lien à poster
Partager sur d’autres sites

En ayant eu accès aux HP, quel diamètre font ils ?



C'est du 20 CM avec une entretoise moulée dessus

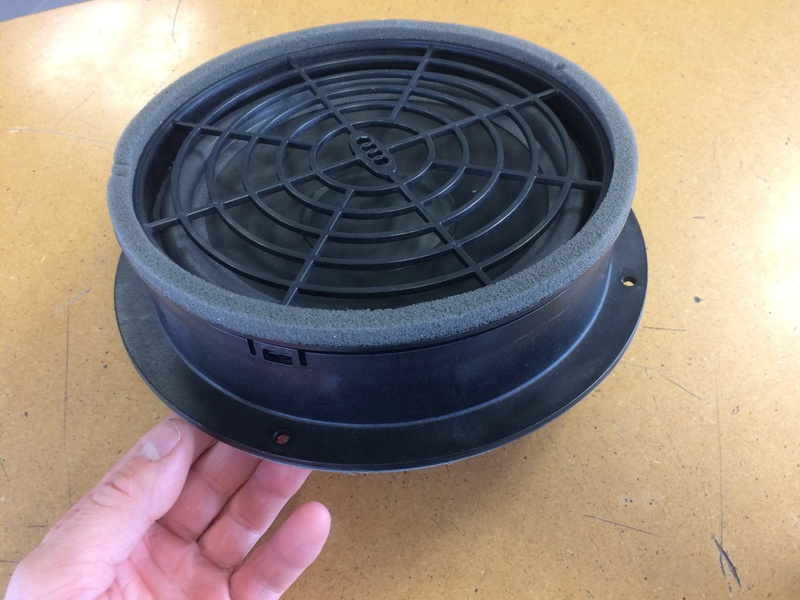

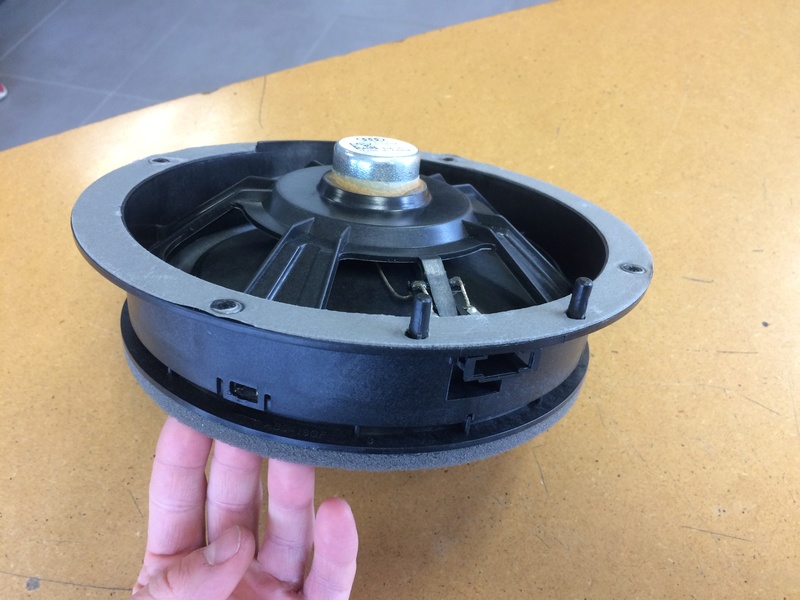

Si çà peux aider, voici des photos d'un HP avant d'Audi A4 B8 qui est similaire à celui de l'A1

Sur l'A1, les plots de centrages de l'entretoise ne sont pas au même endroit, le dôme central est en forme d'ogive sur l'A1, sinon c'est pareil :











Pour les photos du tuto, c'est dommage de ne pas pouvoir les voir en effet...

Mais cet autre tuto peux aider :

http://www.audi-sport.net/xf/threads/retro-fit-heated-mirrors-install-guide.175308/#post1740795



:icon_wink:

Partager ce message


Lien à poster
Partager sur d’autres sites

Impec merci pour le lien!



Il y a deja eu des cas de HP HS sur a1? C'est etonnant que le HP ne fonctionne plus comme ça du jour au lendemain.

  • Adore 1

Partager ce message


Lien à poster
Partager sur d’autres sites

J'ai déjà vu çà sur A4 et A3, pas encore vu de cas sur une A1.

Apres ça reste du carton, il suffit qu'un peu d'eau s'infiltre derrière et hop... :shakehead:

Partager ce message


Lien à poster
Partager sur d’autres sites

Faut se renseigner...

Démonte les deux coté et inverse les deux HP.. plutôt que de payer un HP en CC pour rien .. ;)

Partager ce message


Lien à poster
Partager sur d’autres sites

Objectivement, çà risque d’être compliqué de faire un diagnostic et remplacer sans démonter ... :nixweiss:
