probleme eclairage planche de bord.

[ghiso2b]

Bonsoir.



j'ai depuis 2 jours un problème sur l'éclairage intérieur quand j'allume mes feux ...la plus grosse partie du tableau de bord fonctionne parfaitement , sauf les 5 boutons autour de l'écran mmi (ouverture boite a gants et autres) les mollettes de commandes d'aérations , le bouton du rideau arrière e, celui de l'esp et les les leds rouges du plafonnier ..



et a bien regarder quand je tourne la molette d'allumage des feux les voyants en question s'allument très très faiblement et s'éteignent lentement (4 a 5 secondes).



Le plafonnier quand à lui fonctionne normalement et tous les autres boutons ainsi que le bloc compteur.



Quelqu'un a une idée ??



Merci.

[ghiso2b]

bonsoir .



quelqu'un sait ou se trouve la borne 58 s ?





LUNDI,27,Janvier,2017,16:07:39
VCDS -- Logiciel d'émulation de VAG/VAS sous Windows®
Version VCDS: FRM 12.12.1.0
Version données: 20131014




Adresse 17: Instruments Labels: 4F0-910-xxx-17.lbl
No. VAG du calculateur: 4F0 910 900 A Mat: 4F0 920 900 L
Pièce et/ou version: KOMBIINSTR. M73 H07 0630
Codage logiciel: 0001143
Code atelier: WSC 80093 222 69422
VCID: 1E332891C9CFA6EE865-804B
1 Code défaut trouvé:

00379 - Borne 58s
007 - Court-circuit à la masse
Capture:
Etat du défaut: 01100111
Priorité du défaut: 5
Fréquence du défaut: 1
Compteur de RAZ: 92
Kilometrage: 154963 km
Heure: 0
Date: 2017.01.27
Temps: 12:58:54

[RABITO]

http://www.forum-audi.com/topic-571-audi-a6-c6-systeme-electrique.html



Borne 58s uniquement avec advanced key

[ghiso2b]

Merci . oui j'ai bien l'advanced key , comme précisé dans ton lien mais je ne voit vraiment pas ou se trouve ou ce qu'est cette borne 58s .

[RABITO]

Alors j'ai une info qui va te faire plaisir

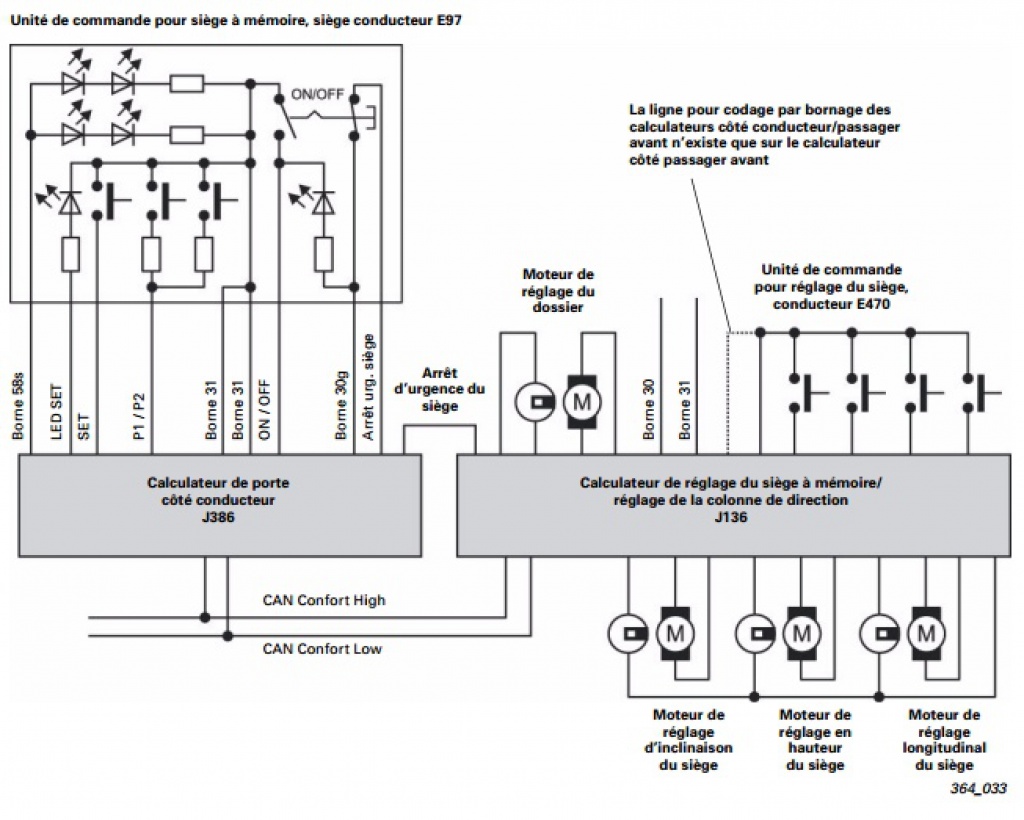

la borne 58s se trouverai dans le calculateur de porte conducteur ici en l'occurrence pour un AUDI Q7

Excuse moi j'ai pas trouver mieux



Voici la shématheque









Bonne soirée

[ghiso2b]

:marcelpoire: Merci ..je vais regarder tout ça ..surtout essayer de comprendre pourquoi j'ai une partie de mon tableau de bord qui ne s'allume plus et que le VCDS me sort un défaut sur cette borne 58S ?? :reflexion: .



Sympa d'avoir pris le temps de faire des recherches !!!

[ghiso2b]

Bon voila c'est réglé au moins pour l'essentiel .. Apres avoir veillé très tard et en épluchant tout ce que je pouvais trouver sur traitant des problèmes electriques je me suis remis ce matin dans la voiture à la recherche de la borne 58s :mur: .

Ca n'a pas l'air d'arriver souvent alors je vous réexplique mon problème .

du jour au lendemain plus d'éclairage des 5 boutons de commande autour de l'écran MMI , toute les molettes d'aération , bouton esp , commande du rideau arrière et toutes les leds rouge du plafonnier avant et arrière le truc chiant quoi !!!

J'ai démonter entièrement mon plafonnier avant , l'ai débranché et enlever la platine qui se trouve dessus. Une broche est marquée 58S et va à deux petits led rouge .

je les ai enlevé délicatement , les fils qui les alimentent son directement soudé aux broches des leds et coulé dans le plastique , je vois que l'un deux est rompu ! (voir photo).

Je les enlève complètement , allume mes phares .....et miracle tout s'allume (sauf bien sur les deux leds que j'ai viré).

Vous allez me dire ok mais pourquoi tu n'as pas démonter tout de suite ton plafonnier ? Ben comme il y avait aussi des commandes du tableau de bord qui ne fonctionnaient plus j'ai cherché ailleurs !!!

Voila c'est pas la réparation du siècle , mais ça m'a pourri la vie pendant une semaine !

[SamZ-69]

Bien joué, comme quoi des fois il ne faut pas grand chose pour mettre le bordel...^^

[4A13]

merci pour le partage



Pruch'ella duri !

[Megatron]

Merci pour le partage!
