[Tuto] Démontage garniture de porte Audi a3 8V


Messages recommandés

:hello:

Voici un tuto pour démontage de la garniture de porte

Outillage:

-1x Torx T25
-1x Jeu d'outils pour le démontage des garnitures de portières
2014_01_07_23_30_51_71ixQU58oXL._SL1280_

Démonté le cache haut parleur

Une fois le cache haut parleur retiré vous avez deux vis qui retienne la garniture et une vis sous accoudoir

A l'aide des outils démonté la garniture et tiré doucement pour déverrouillé les clips

Débranché les deux fichier du boitier + le cable ouverture des portes et après retiré la garniture et après c'est bon !


dépose des panneaux de porte avant
Revêtement de porte avant : dépose et repose
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

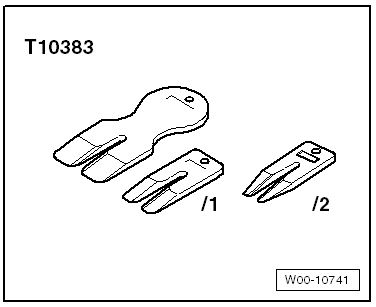

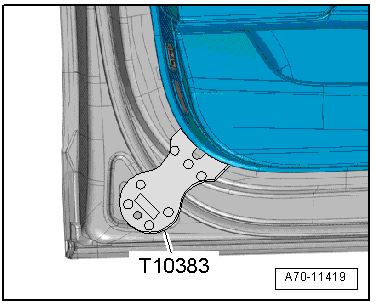

Cales -T10383-

Dépose
Couper le contact d'allumage et retirer la clé de contact.

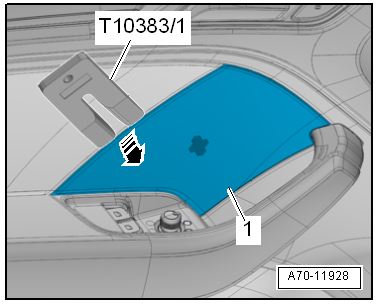

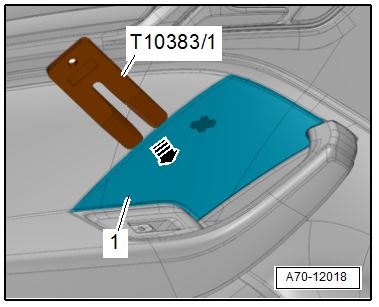

Dégager avec précaution le cache de haut-parleur -1- en faisant levier avec la cale -T10383/1- le long de l'interstice du revêtement de porte -flèche- et le retirer.

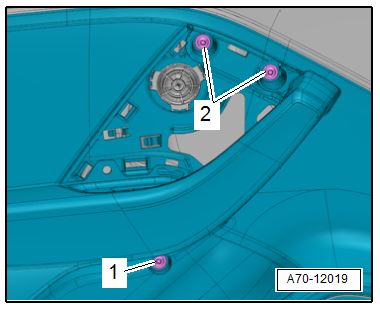

Dévisser les vis -1, 2-.

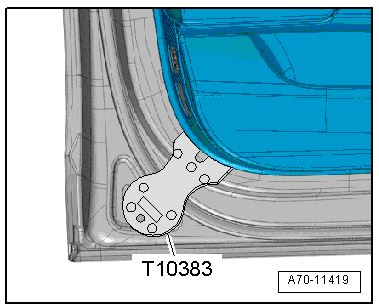

À l'aide de la cale -T10383-, déclipser de la porte le revêtement de porte, en commençant par l'arrondi inférieur, à l'arrière ; pour ce faire, introduire la cale au niveau des clips de retenue, entre le revêtement de porte et la porte.

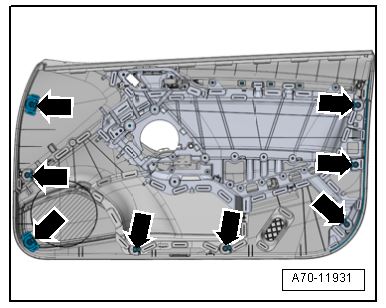

Position des clips de retenue -flèches-.
Version 3 portes : 8 clips de fixation.
Sportback : 7 clips de fixation.

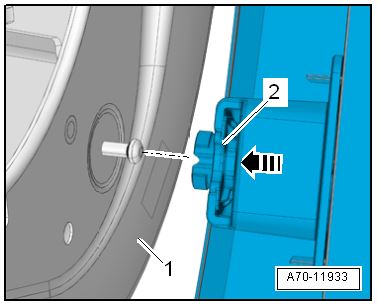

Retirer le revêtement de porte -1- de la porte sur environ 15 mm.
Les clips de retenue ne doivent plus être engagés dans la porte.
Décrocher le haut du revêtement de porte de la porte au niveau du pertuis de porte -flèches- et le retirer.

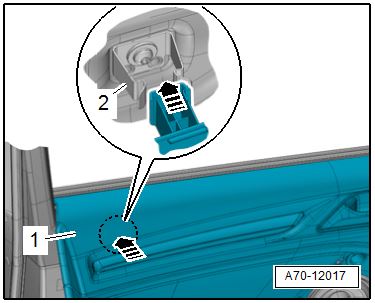

Sportback : dégager en outre le revêtement de porte -1- de l'agrafe -2- en le poussant vers le haut à l'emplacement indiqué -flèche-.

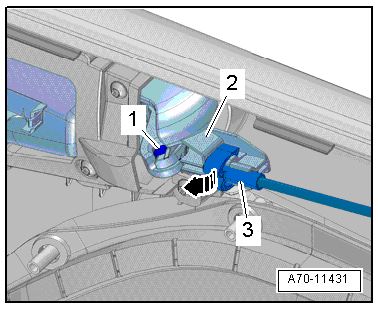

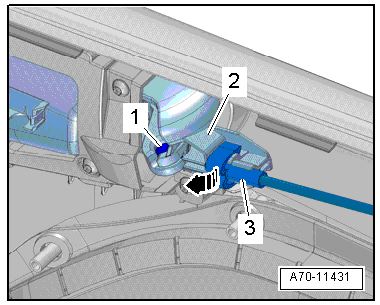

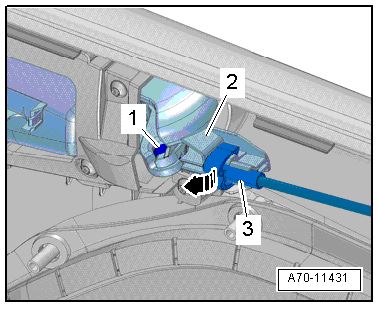

Déclipser avec précaution le câble Bowden -3- de la commande intérieure de porte -2-.
Faire pivoter le câble Bowden de commande intérieure de porte vers l'intérieur -flèche-.
Décrocher l'extrémité du câble -1- au niveau de la commande d'ouverture intérieure de porte.

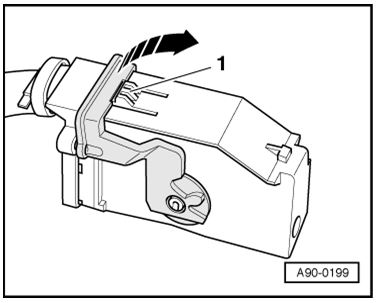

Pour débrancher le connecteur électrique, enfoncer le cran d'arrêt -1-, tourner l'étrier de retenue dans le -sens de la flèche- et débrancher la fiche.
Retirer le revêtement de porte.


Repose
Accrocher l'extrémité du câble -1- dans le levier de la commande d'ouverture intérieure de porte.
Clipser le câble Bowden -3- sur la commande intérieure de porte -2-.
Le câble Bowden doit s'encliqueter de manière audible.
Brancher le connecteur sur le caculateur de porte.


Mettre en place le revêtement de porte sur le pertuis et le pousser vers le bas.

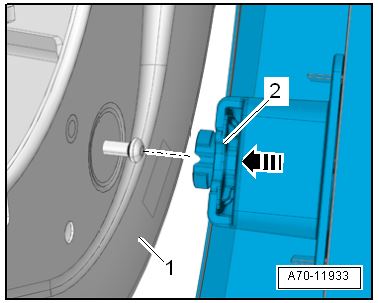

Mettre en place avec précaution les clips -2- de revêtement de porte sur tout le pourtour de la porte -1- et presser le revêtement de porte contre les points de fixation → Anker situés sur la porte jusqu'à ce qu'il s'encliquette de manière audible -flèche-.


Sportback : encliqueter en outre le revêtement de porte -1- dans l'agrafe -2- ; pour ce faire, appliquer le revêtement de porte à l'emplacement indiqué contre la porte en exerçant une pression -flèches-.
La suite de la repose s'effectue dans l'ordre inverse des opérations de dépose.
Instructions pour la repose : par ex. couples de serrage, remplacement de composants → Chapitre Revêtement de porte avant : vue d'ensemble du montage.


Dépose du revêtement de porte arrière

Revêtement de porte arrière : dépose et repose
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires
Cales -T10383-

Dépose
Couper le contact d'allumage et retirer la clé de contact.
Dégager avec précaution le cache de haut-parleur -1- en faisant levier avec la cale -T10383/1- le long de l'interstice du revêtement de porte -flèche- et le retirer.

Dévisser les vis -1, 2-.

À l'aide de la cale -T10383-, déclipser de la porte le revêtement de porte, en commençant par l'arrondi inférieur, à l'arrière ; pour ce faire, introduire la cale au niveau des clips de fixation, entre le revêtement de porte et la porte.

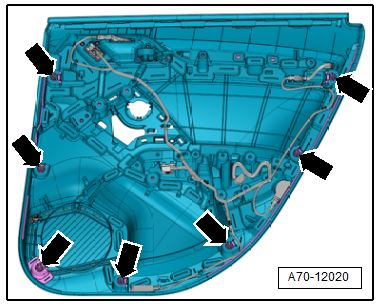

Position des clips de fixation -flèches-.

Retirer le revêtement de porte -1- de la porte d'environ 15 mm sur tout le pourtour.
Les clips de fixation ne doivent plus être engagés dans la porte.
Décrocher de la porte la partie supérieure du revêtement de porte, au niveau du pertuis ; pour ce faire, tirer le revêtement de porte vers le haut -flèches-.
Variante d'équipement avec haut-parleur d'aigus : débrancher le connecteur du haut-parleur d'aigus.

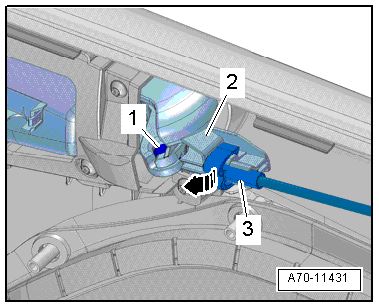

Déclipser avec précaution le câble Bowden -3- de la commande d'ouverture intérieure de porte -2-.
Faire pivoter le câble Bowden de commande intérieure de porte -flèche-.
Décrocher l'extrémité du câble -1- au niveau de la commande d'ouverture intérieure de porte.

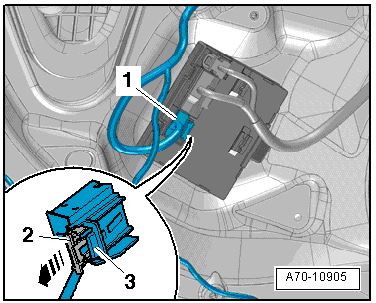

Débrancher le connecteur électrique -1- du calculateur de porte ; pour ce faire, tirer la sécurité -2--flèche- et appuyer sur l'élément de déverrouillage -3-.
Retirer le revêtement de porte.

Repose
Variante d'équipement avec haut-parleur d'aigus : brancher le connecteur électrique du haut-parleur d'aigus.
Accrocher l'extrémité du câble -1- dans le levier de la commande d'ouverture intérieure de porte.
Clipser le câble Bowden -3- sur la commande d'ouverture intérieure de porte -2-.
Brancher le connecteur électrique sur le calculateur de porte.

Mettre en place le revêtement de porte sur le pertuis et le pousser vers le bas.
Mettre en place avec précaution les clips -2- de revêtement de porte sur tout le pourtour de la porte -1- et presser le revêtement de porte contre les points de fixation → Anker situés sur la porte jusqu'à ce qu'il s'encliquette de manière audible -flèche-.
La suite de la repose s'effectue dans l'ordre inverse de la dépose, en tenant compte de ce qui suit :
Instructions pour la repose : par ex. couples de serrage, remplacement de composants → Chapitre.

Modifié par laskar972
Lien vers le commentaire
Partager sur d’autres sites

Je vais installé tous sa vue je n'ai pas le pack éclairage!



- 2 x faisceau de porte

- 2 x catadioptre

- 2 x éclairage seuil de porte

- 2 x diode pour les poignets de porte

- 2 x fibre optique

Lien vers le commentaire
Partager sur d’autres sites

Les clips sont hyper solide donc pas de soucis de bruit.

Voici les clips en question qui s’emboîte dans des tétons en métal.


Modifié par laskar972
Lien vers le commentaire
Partager sur d’autres sites

Je sais... ^^ Mais grave la flemme d'y aller que pour ça...

Peux ètre que tu as une patte de cassé.

Le mieux c'est de te rendre en CC pour qu'il constate le soucis

Lien vers le commentaire
Partager sur d’autres sites

J'ai effectué le montage du kit éclairage dans les portières.

Il me faudrait les codes de chaque porte de quelqu'un qui as le pack Eclairage et qui dispose d'un vag com pour récupéré les codes.

Il faut rentré dans codage long

Merci


Lien vers le commentaire
Partager sur d’autres sites

  • 4 mois plus tard...

Bonjour vous qui avez démonté les garnitures de porte,pouvez vous me dire si il est possible de retiré l'accoudoir ainsi que la partie en cuir sur la garniture de porte de l'ensemble car j'aimerai les recouvrir d'un cuir différent.merci

Lien vers le commentaire
Partager sur d’autres sites

  • 3 semaines plus tard...
  • 3 mois plus tard...

Merci pour ton tuto.

Serais tu ou trouver comment démonter l'arière sur une 3 portes ?

ou un lien meme en anglais ou allemand

je dois remplacer les enceintes



merci

Lien vers le commentaire
Partager sur d’autres sites

  • 1 an plus tard...
