Remplacement écran LCD de l'OBD

[Ricobino]

Bien content pour toi que tu aies trouvé un compteur pas cher.

Alors, c'est fait, ça fonctionne ?

[koni69]

Wouhouhou!!!!!! Ça fonctionne^^ c'est hallucinant le changement, je ne reconnais plus mon ODB! Il me reste à procéder au positionnement des aiguilles moteur chaud, mais d'abord il faut que je purge mes freins car j'ai eu 2-3 complications lors du changement des flexibles de frein avant... Sinon j'attends l'arrivée de l'autre compteur pour terminer le travail. Ensuite je ferai un topic photos complet de ma voiture pour me présenter car rowbert me l'a suggéré. Sinon je viens de monter une varta F18, 85a/h et 800a, ça envoie du bois^^ je l'ai payé 98eurettes sur batterie megastore, y'a pas moins cher à ma connaissance. Et pour ceux qui voudraient se lancer dans une réparation ODB et qui ont peur de la soudure (tout comme moi!), n'hésitez pas à me demander les coordonnées du réparateur;) sinon merci encore à toi Rico ;))))



OUPS! Et un grand merci aussi à MILOLU!!!!!

[FrançoisL]

Salut, tu as pris la nappe LCD où? Car c'est dur de trouver une nappe vdo. Ils ne produisent plus, donc on vit sur les stocks.

Le mien est vraiment vilain alors je projette de passer par Fernando. Il faisait les commandes groupées par le passé, comme y'a moins de demandes il n'est pas très chaud pour en lancer de nouvelles.

[koni69]

Salut. Et bien tu commandes chez assystronics sur internet, et ensuite tu fais souder par quelqu'un qui a le matos pour éviter de le griller direct!

Alors moi j'ai remonté mon compteur, c'est nickel j'ai même collé des poissons sur mon fond de compteur;) par contre des que je roule sur l'autoroute j'ai les voyants ABS et airbag qui s'allument, sans bips d'alarme, et qui disparaissent quand je ralentis. Et quand je démarre la voiture, pas de bips pas de défauts ni de voyants allumes:/ je suis un peu largué. Je devrais recevoir mon vag com sous peu donc ça me fera l'occasion de fouinasser. Pour l'abs je pense que je vais redemonter mes roues arrière pour vérifier les capteurs car c'est suite au changement frein avant et arrière que le témoin à commence à s'allumer... Pour les photos ça viendra plus tard, la mécanique c'est plus important!

[FrançoisL]

J'avais ça aussi quand mon compteur était mal branché.

Je viens de récupérer le mien, dalle vdo toute neuve, pas très facile à trouver mais le rendu est au top!

[jims30000]

salut ou trouve t-on un topic pour démonter le compteur sur mon a4b5 de 2000, je souhaites aussi changer l’écran central et je dois remonter le compteur pour voir la marque de celui-ci .Merci

[gizmo06]

Salut,

L'écran LCD du break étant fatigué (à chaud, il perd des lignes), j'en ai commandé un sur Ali, mais ce n'est pas le bon modèle

Et je n'arrive pas à le trouver sur le net.

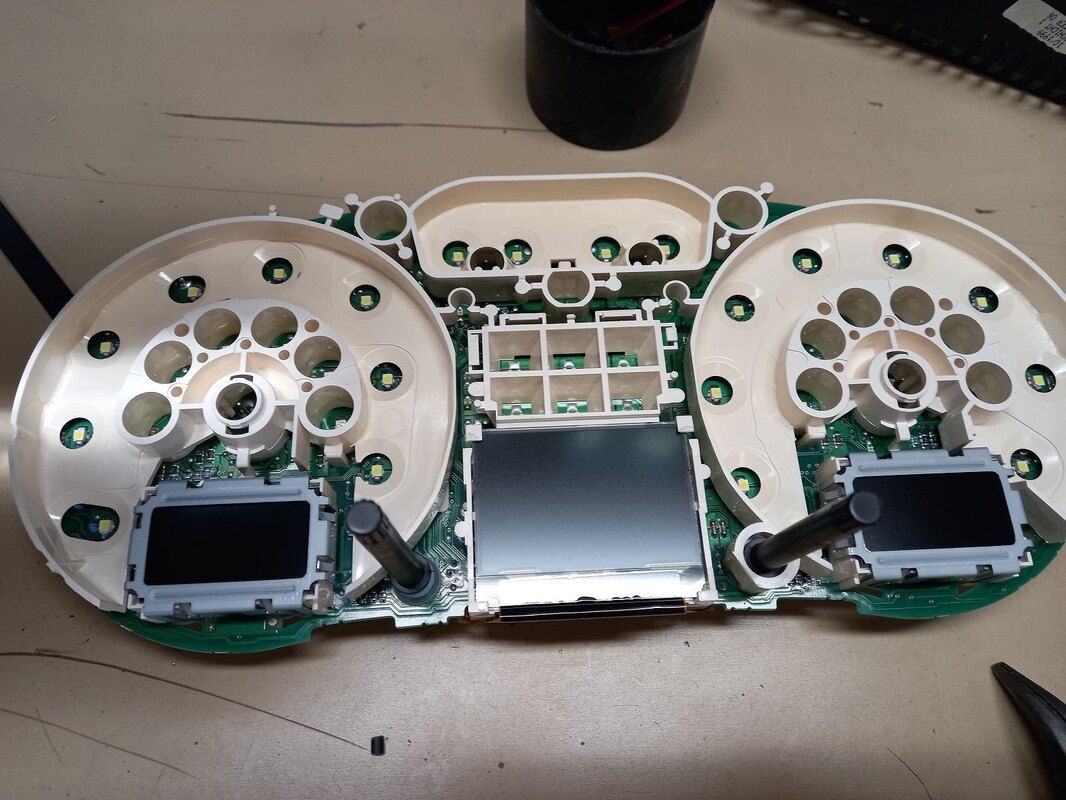

C'est ce modèle là, quelqu'un aurait la référence ?

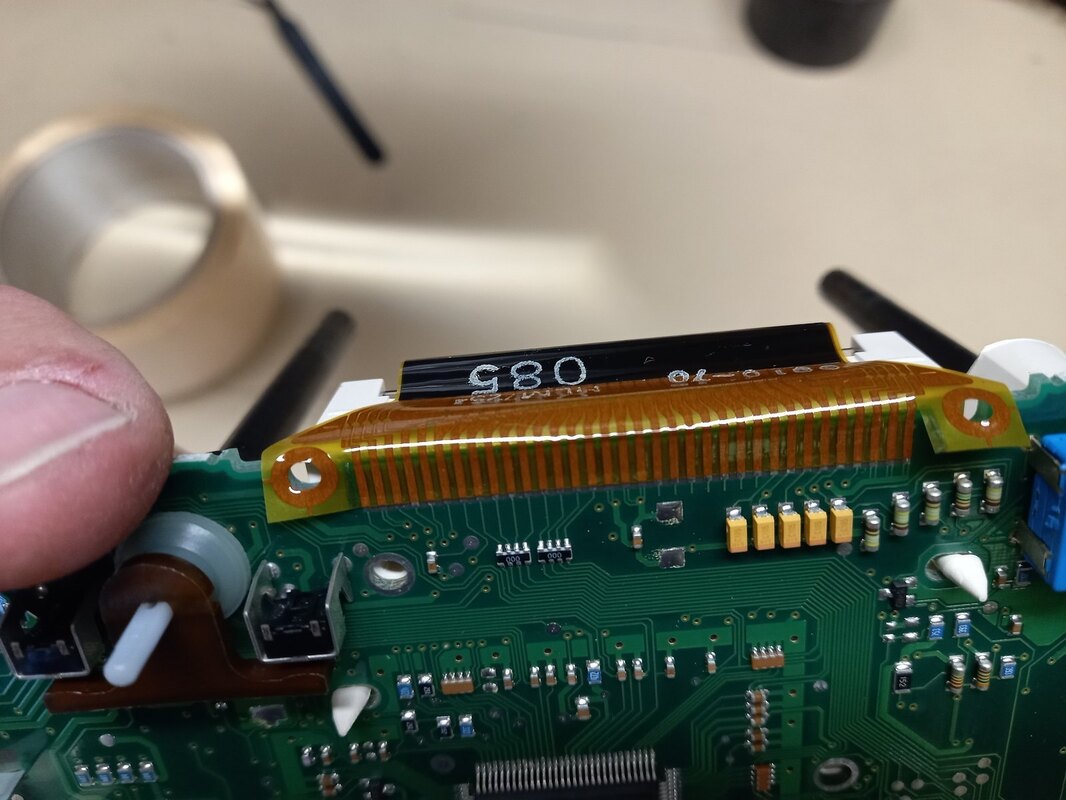

Contrairement aux autres,  la nappe passe par le bas et la soudure est sur l'arrière

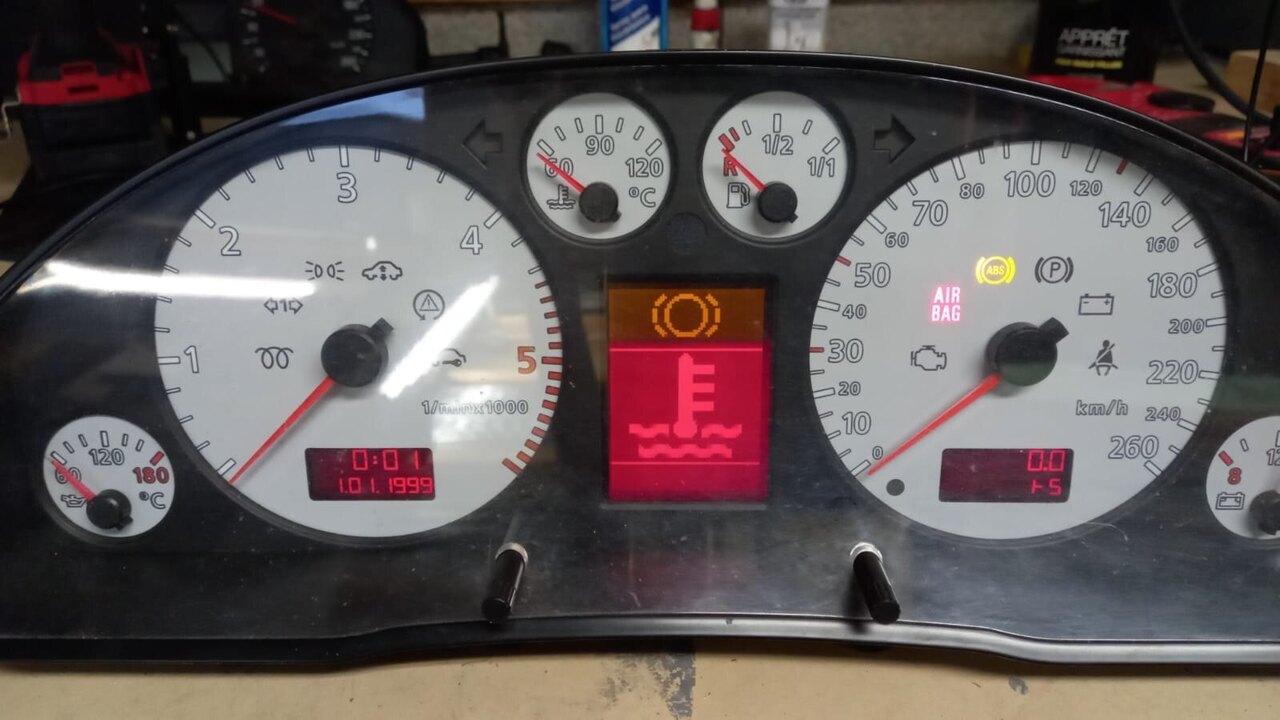

Par contre, histoire de me faire la main, j'ai remplacé l'écran sur le compteur que j'ai en stock



Ça va, je ne suis pas trop mauvais...

Par contre, c'est normal le "t5" affiché sous le compteur kilométrique ? Peut-être parce que le compteur n'est pas raccordé à la voiture ?

[Ange 91]

Salut,

Apparemment Assystronic n'a plus de site Web.

Quelqu'un confirme?

Une autre adresse pour compteur JAEGER? ( lcd grand modèle).

[Ange 91]

UP!

[gizmo06]

Salut,

N'arrivant pas à trouver mon bonheur sur Ali (j'ai demandé à plusieurs vendeurs en envoyant les photos, personne n'a ce que je cherche) j'ai regardé sur le site RVEA et, avec la photo de mon écran, ils m'ont envoyé le lien sur celui qu'il me faut.

Je l'ai commandé, il devrait arriver courant de semaine prochaine.



Par contre, ayant 3 A4 B5, plus le S3 8L de mon fils (et prochainement un A4 b5 pour sa copine), ça fait plusieurs compteurs à faire, et j'aimerai me fabriquer un pupitre de test pour les compteurs, lorsqu'ils seront sur mon établi.



Pour cela, je vais avoir une prise OBD, et les connecteurs qui se branchent à l'arrière des compteurs.

Je voudrai mettre des boutons pour simuler les ouvertures de portes, et certains capteurs (pas tous hein ) pour vérifier que tout fonctionne avant la remise en place du compteur.

Sur ma RTA, j'ai le schéma électrique des compteurs de 1996, mais ils ne sont pas pareils que ceux des phases 2 (connecteurs à 26 broches pour les anciens, 32 pour les suivants), et j'ai besoin de savoir si je dois mettre à la masse ou au +12V les contacts pour simuler les changements d'état.

Quelqu'un aurait les schémas électriques de ces compteurs ?





[Ange 91]

Merci @gizmo06,



Donc RVEA.

je vais regarder chez eux.

[gizmo06]

précises bien toutes les infos que tu as, comme la marque de ton compteur



[Ange 91]

C'est un jaeger

[gizmo06]

C'est pas à moi qu'il faut le dire, mais au site quand tu vas leur demander

[Ange 91]

[gizmo06]

Je te suggère d'envoyer une photo de ton compteur avec la référence pour qu'ils te confirment que c'est le bon modèle.

L'idéal serait que tu le démontes pour prendre la photo de l'écran et de sa nappe, et de compter le nombre de contacts sur la nappe.

Au moins tu seras sûr d'avoir ce qu'il faut.

[gizmo06]

regarde cette vidéo pour voir comment ouvrir le compteur.
