Recherche panne éclairage intérieur instrument , habitacle ....

[james.waka]

Bonjour ,

Je recherche ma panne concernant l'éclairage habitacle !!!



Je possède une Audi A4 B6 break de 2003 , 2,5l TDI QUATTRO boite 6 manuelle 163 cv , code moteur BFC



J'ai pas d'éclairage compteur , les boutons des lèves vitre , commodo de phare ( sauf les voyant anti brouillard ) , commande de clim sauf les indicateur de température , souffle , l'éclairage du poste GPS ...



J'ai contrôler les fusibles cotes conducteur !!!



Sinon l'éclairage plafonnier marche , les voyant compteur , le commodo de phare en position éteint marche , quand je tourne il s'éteint , le warning marche , le téléphone également fonctionne !!!



Vous avez une idée du problème ?

Je possède le VCDS en français !!

Merci

Modifié 25 novembre 2012 par james.waka

[cyril1989]

As tu un code erreur au VCDS ?

[james.waka]

Salut Cyril ,



Les code erreur via VCDS ?





Adresse 01: Moteur Labels: FRM\8E0-907-401.lbl

No. pièce: 8E0 907 401 Q

Pièce: 2.5l V6 TDI G000SG 0014

Codage: 02012

No. Atelier: WSC 63351



No. pièce: 00006059

Pièce: 130 106JC150_1.V79750062291

WAUZZZ8E AUZ6Z0B





2 Codes défaut trouvés

00542 - Transmetteur de levée du pointeau (G80)

30-10 - Rupture/court-circuit au pôle + - Intermittent

01266 - Relais de bougies de préchauffage (J52)

31-10 - Rupture/court-circuit à la masse - Intermittent

Tests passés: N/D



Adresse 08: Climatronic Labels: 8E0-820-043.lbl

No. pièce: 8E0 820 043 K

Pièce: A4 Klimaautomat 1116

Codage: 00000

No. Atelier: WSC 63351



1 Code défaut trouvé

01206 - Signal de période de coupure de l´allumage

27-00 - Signal implausible





Adresse 17: Instruments Labels: 8E0-920-9xx-8E2.lbl

No. pièce: 8E0 920 930 R

Pièce: KOMBI+WEGFAHRS. RB4 D36

Codage: 00100

No. Atelier: WSC 05380



No. pièce: 47853

Pièce: AUZ6Z0B0319324

47853 AUZ6Z0B0319324



1 Code défaut trouvé

00576 - Borne 15

27-00 - Signal implausible

Modifié 25 novembre 2012 par james.waka

[ishaq]

Vérifie bien tes branchements au niveau du compteur James, si tu y a deja demonté parfois ca se reenclenche pas comme il faut, sinon je pense aussi peut etre au module de confort.



Attention je ne suis que novice, a verifier

[james.waka]

J'ai pas de voyant intérieur dans la voiture en veille , peut être un codage ou autres .....

Je devrais poster chez les B7 peut être ?

[kilivinci]

t as regarde ca

http://wiki.ross-tech.com/wiki/index.php/00576

[james.waka]

Salut Kilinci ,

j'ai regarder sa hier , j'ai pas défauts concernant c'est problème !!!



Mon souci que J'ai pas d'éclairage compteur limineux , les boutons des lèves vitre , commodo de phare ( sauf les voyant anti brouillard ) , commande de clim sauf les indicateur de température , souffle , l'éclairage du poste GPS , enfin de compte j'ai pas d’éclairage !!!!



Sinon l'éclairage plafonnier marche , les voyant compteur , le commodo de phare en position éteint marche , quand je tourne il s'éteint , le warning marche , le téléphone également fonctionne !!!



​Au pire je peux poster une vidéo peut être que sa seras plus simple ?



[ishaq]

Chez les B7 serait une bonne idée, ils sont au taquet là bas, ils m'ont bien depanner.

[james.waka]

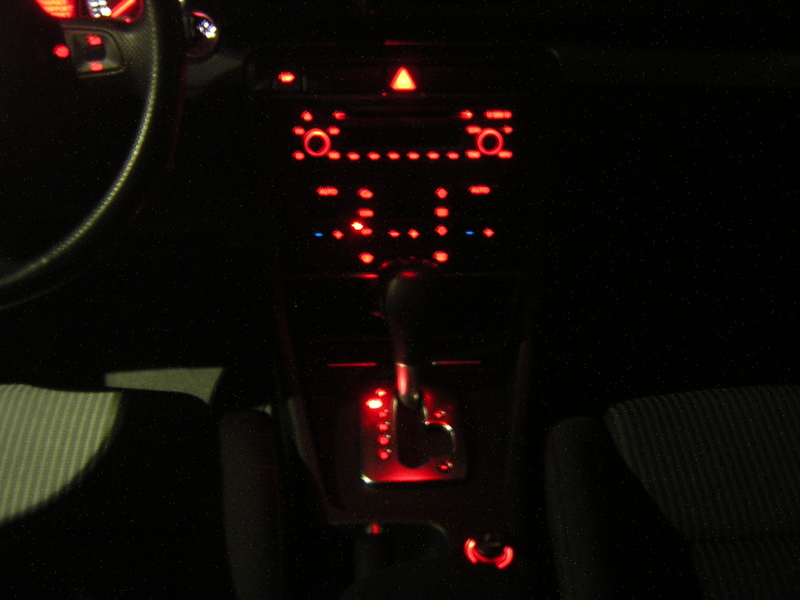

Je post une photo a titre d'exemple , j'aimerais cette éclairage dans ma voiture , il fait tout noir dans la mienne ;)

Mes tout fonctionne sauf le Pi !!!



Modifié 26 novembre 2012 par james.waka

[ishaq]

J'y pense, des fois as tu joué avec le bouton juste dessous le commodo de phares, car il contrôle la luminosité. Peut etre qu'il est au minimum, ou alors inopérant

[kilivinci]

le point commun a 2 de tes erreurs c est le contacteur demarreur(switch ignition)

http://wiki.ross-tech.com/wiki/index.php/01206

[james.waka]

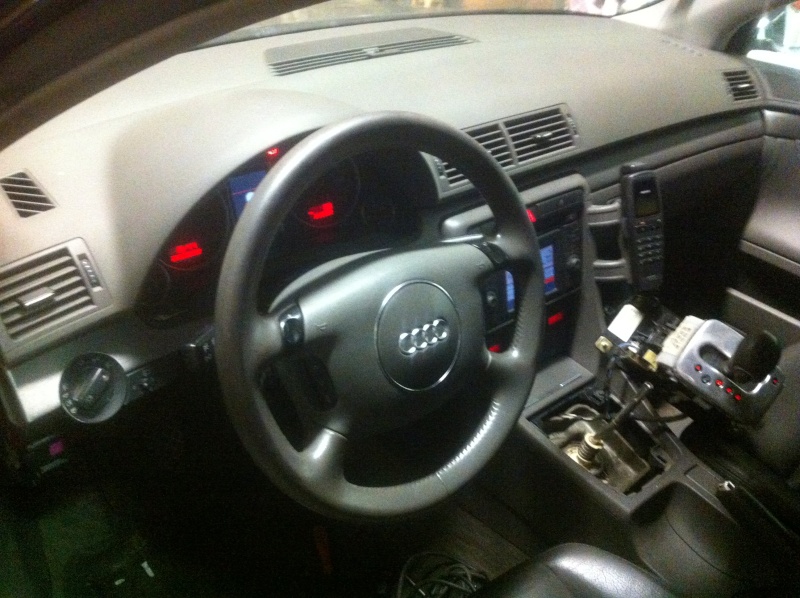

Dans la voiture il fait tout noir , y'a juste l’écran du GPS qui fait la lumiere , sinon aucun lumineux orange !!

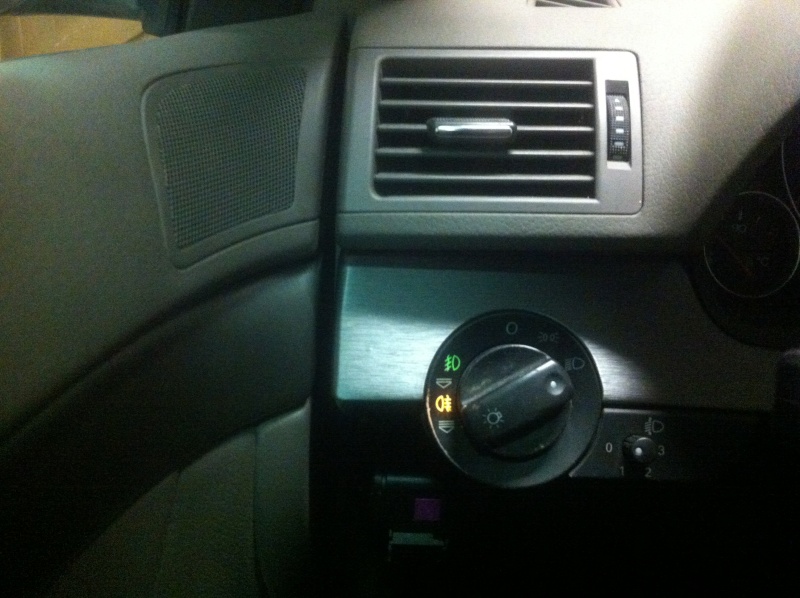

Le petit bouton a cotes du comodo c'est pour la porté des feux avant , quand le comodo est au repos éteint le voyant fonctionne sinon aucun lumineux orange ne marche !!!

Quand je tourne le comodo , le voyant s’éteint mes si je met les anti brouillard avant ou arrière ou vois que juste c'est voyant fonctionne sinon rien d'autre dans la voiture !!!

[james.waka]

le point commun a 2 de tes erreurs c est le contacteur demarreur(switch ignition)

http://wiki.ross-tec...index.php/01206





Le contacteur du démarreur , il ce situe ou ? ( le contacteur de neiman ou le contacteur sur le démarreur )

Par contre au VCDS , j'arrive a faire allumer le PI sinon rien d'allumer !!!

[ishaq]

Appuie sur les touches plus et moins du PI quand les phares sont allumé. Ca dit quoi ?

[james.waka]

Sinon je peu retirer mon Pi pour contrôler , mes sa ne va rien changer !!

Pour la commande clim je vais la retirer puis contrôler les broches !!!



Par contre j'aurais tout le temps ce souci concernant l’éclairage orange qui ne fonctionne pas !!

Sa pourrais venir d'ou ?

[james.waka]

Appuie sur les touches plus et moins du PI quand les phares sont allumé. Ca dit quoi ?



Je viens de le faire sa ne marche pas , je pense c'est soit un codage pour faire allumer tout le systeme , relais ou fusible , je ne vois pas autre choses !!!

[kilivinci]







Le contacteur du démarreur , il ce situe ou ? ( le contacteur de neiman ou le contacteur sur le démarreur )

Par contre au VCDS , j'arrive a faire allumer le PI sinon rien d'allumer !!!

le contacteur demarreur c est le neiman sur la colone de direction

il revient en defaut dans tes 2 erreurs

[ishaq]

Normalement, il doit être accessible en enlevant les caches derrière le volant 2 petite vis torx a enlever.

[james.waka]

Il faudrait que je le démonte puis le nettoyer , pourtant il marche bien , le contacteur du neiman !!



Il me manque le relais de préchauffage même avant sa ne marcher pas !!!

[james.waka]

Sa ne marche toujours pas , j'ai rebrancher l'ancienne commande vitesse !!!

La commande est éclaire mais rien d'autre , toujours le même problème !!!
