Montage Iphone sur concert

[alcore]

Bonjour à tous.



Je possède depuis peu une A3 TDI 140 Ambition de 2004 qui est équipée d'origine de l'autoradio Concert et du support pour téléphone Audi (?).









C'est ma première Audi, voiture sympa mais niveau son c'est un peu limité au tuner et au CD, j'aimerais pouvoir ajouter mon Iphone sur la prise du changeur CD, j'ai trouvé pas mal de tutos sympas et de liens vers des sites proposant divers dispositifs interfaçant l'Iphone sur la prise CDex.



Je pense prendre le modele Dension gateway five, http://www.carnlink.com/dension-gateway-five-audi-can,fr,4,GFAU.cfm un peu cher mais qui présente l'avantage de pouvoir recevoir plein de sources audio différentes et un dock déporté tout en affichant les infos sur l'ODB.





Le probleme c'est que j'aimerais bien me servir du support d'origine puisqu'il est deja monté, pour pouvoir installer le support pour l'Iphone, a priori il est vendu chez Audi (cher) ou ailleurs (si qqn à une adresse moins chere, merci d'avance :) ), et là c'est un peu l'inconnue.



D'apres ce que j'ai compris ce support permet de recevoir plein de modèles de téléphones via divers modèles de coques adaptables dédiées et qui permet donc de servir de kit main libre en utilisant les enceintes de l'auto et un micro placé sur le plafonnier, le support recharge aussi le téléphone, concernant son fonctionnement il y'a un bouton dessous qui permet de décrocher et raccrocher.

On peut voir 2 groupes de contacts dorés, 9 à gauche et 12 a droite.



Le truc c'est que je sais pas trop comment est câblé ce support en dessous, ni comment est câblé l'adaptateur qui se clip dessus en interne, j'ai pas trouvé de schema électrique ni d’éclaté, je me demandais si je pouvais connecter dessus un xcarlink puisque la prise Iphone >> xcarlink comporte 10 contacts...



J'aimerais si possible pouvoir décrocher le tel en appuyant sur le bouton du support tout en pouvant écouter l'Iphone ou une clé usb sur l'autoradio et en affichant les infos de la musique sur l’écran ODB (certes pas forcement au meme moment)





Je sais pas si mes explications sont assez claires mais je seche un peu et j'ai un peu de mal avec les problemes techniques, qu'est ce que je peux et ne peut pas faire avec ce materiel ?



Sachant que je peux modifier le support pour faire en sorte que la prise 10 contacts qui relie le Xcarlink à l'Iphone passe par les petits contacts dorés entre le support et la coque Iphone.

[Fredo_fun]

je suis moi aussi interessé par cette manip, car j'aimerais bien passer mes playlist sur les enceintes de la voiture.

J'ai acheté une coque iPhone d'occase sur "le bon coin" pour 110€. Par contre je ne me suis pas encore attaqué au raccordement, j'ai juste constaté que le faisceau qui part du support de téléphone standard Audi dans la console n'est pas bien séparé du reste ce qui ne va pas faciliter l'identification des fils et leur raccordement... En ce qui me concerne j'ai un RNS-E.



Je n'ai pas essayé de démonter la coque spécifique IPhone pour étudier comment sont raccordés les broches entre la prise Iphone et les contactes métalliques



Quand je l'aurais fait je reviendrai sur ce topic pour en parler

[alcore]

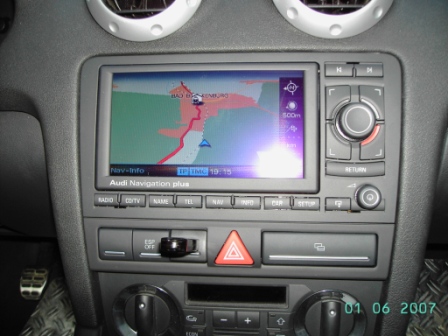

Je suis un peu neophite avec les termes que vous utilisez ici, un RNSE c'est ça ?



Pour moi le but c'est surtout de faire un montage propre avec aucun fil visible, le support d'origine est malheureusement assez cher pour ce que c'est... si vous connaissez un endroit ou l'acheter à moins de 100€ ça m'interesse grandement.





J'ai pas bien compris comment fonctionne le systeme main libre d'origine par rapport à l'année de ma voiture, dites moi si je me trompe:



-Ca permet d'alimenter le telephone

-ça connecte le telephone à une antenne exterieure placée sur la voiture

-ça permet d'utiliser les enceintes de l'auto pour ecouter son correspondant, pour ça la source en lecture sur l'autoradio est momentanement mise en mute

-ça utilise un micro placé dans le plafonnier pour capter la voix en conversation

-on peut decrocher et raccrocher avec un bouton placé sur le support, juste sous l'Iphone.

Autre chose ?



Si je remplace le systeme main libre d'origine par un Dension gateway five j'aurais la telephonie en bluetooth au lieu du filaire actuel et donc le but serait d'utiliser le support en le modifiant pour en fait simplement assurer la continuité de la connectique du cable à 10 fils qui va du Dension à l'Iphone.

Dans ce cas les 3(?) boutons placés en dessous ne serviraient plus à rien et je pourrais modifier pour adapter proprement une prise USB et l'entrée jack 3.5 mm dans l'espace de ces derniers.





Le berceau pour Iphone possede 9 + 15 contacts qui vont se brancher sur les 30 contacts du support du tableau de bord, l'Iphone utilise 10 contacts, l'usb en utilise 5 et le jack 3, donc 18 en tout, il en resterait donc 6 libres pour eventuellement ajouter des fonctions.



L'idée serait donc d'installer ces prises sur le berceau et d'utiliser quand meme le dock deporté pour le placer dans l'accoudoir afin d'avoir la possibilité de brancher un lecteur mp3, une clé ou un disque dur usb de maniere plus discrete que sur le tableau de bord avec plein de fils apparents.



Bref pour l'instant je cherche le schema du cablage du systeme telephonique d'origine et je ne le trouve pas, si qqn à ça en sa possession ça serait tres sympa de partager.

Modifié 22 octobre 2011 par alcore

[Fredo_fun]

@alcore

-Ca permet d'alimenter le telephone: OUI

-ça connecte le telephone à une antenne exterieure placée sur la voitureS' OUI

-ça permet d'utiliser les enceintes de l'auto pour ecouter son correspondant, pour ça la source en lecture sur l'autoradio est momentanement mise en mute: Oui

-ça utilise un micro placé dans le plafonnier pour capter la voix en conversation: oui

-on peut decrocher et raccrocher avec un bouton placé sur le support, juste sous l'Iphone.: ça devrait mais sur le miens cela ne fonctionne pas. Ce bouton ne fait rien....



Bref pour l'instant je cherche le schema du cablage du systeme telephonique d'origine et je ne le trouve pas, si qqn à ça en sa possession ça serait tres sympa de partager. Désolé je ne l'ai pas non plus... Nous en sommes au même point. Si je démonte mon adaptateur IPhone je te communiques ce que j'y vois

Modifié 24 octobre 2011 par Fredo_fun

[alcore]

A priori d'apres la notice du Dension Gateway Five l'affectation des connecteurs est simple: http://www.dension.com/sites/default/files/gatewayfiveusermanual4.pdf





On pourrait meme reutiliser le micro d'origine dans le plafonnier pour le brancher sur le jack 3.5mm du boitier.



Le probleme à la lecture des differentes infos disponibles sur le net c'est que je ne sais pas du tout si le Dension Gateway Five est compatible avec ma A3 de 2004, a priori il est compatible avec mon autoradio concert mais comme j'ai pas le volant avec les boutons j'ai un doute :(



Comment je peux verifier ça sans acheter ce boitier pour rien ?

[Fredo_fun]

À priori, les commandes au volant n'y changeront rien. Ceci dit, pour le reste il faudrait vérifier par un essai. En particulier je ne sais pas si on pourra raccorder proprement la prise du support iPhone Audi sur un des deux connecteurs du Dension. J'ai peur que l'on se retrouve avec des fils d'un côté; un connecteur de l'autre et 5! combinaisons de raccordement à tester :-(

Modifié 24 octobre 2011 par Fredo_fun

[alcore]

À priori, les commandes au volant n'y changeront rien. Ceci dit, pour le reste il faudrait vérifier par un essai. En particulier je ne sais pas si on pourra raccorder proprement la prise du support iPhone Audi sur un des deux connecteurs du Dension. J'ai peur que l'on se retrouve avec des fils d'un côté; un connecteur de l'autre et 5! combinaisons de raccordement à tester :-(



C'est pour ça que ça serait interessant d'avoir le schema du cablage du systeme main libre d'origine pour voir ce qui peut etre recuperé dessus, comme par exemple l'antenne et le micro.



Sinon l'idée serait de neutraliser le support Iphone d'origine et de ne se servir que des contacts dorées derriere pour assurer la continuité du fil qui va du Dension à l'Iphone, c'est juste pour faire un montage propre sinon on peut tout aussi faire un montage pas beau avec un support dans une grille de ventilation et un fil, c'est sur ça fonctionnerait de maniere identique.



Les 2 prises de connection du Dension servent pour le cable Iphone et pour le dock de connectique jack + usb, mais rien n'empeche de doubler les fils donc d'avoir par exemple le dock dans l'accoudoir et de dupliquer les prises jack+ usb à la place du bouton decrocher du support, ou mettre des voyants ou n'importe quoi ... voir meme rien du tout :D



Par contre une prise dupliquée ne permettra pas de brancher 1 clé de plus, ça sera branché sur le support ou sur le dock



Pour l'integration du support il suffirait de couper un cable en 2 et de souder les fils sur les contacts pour qu'ils correspondent, une fois le support en place ça agirait exactement comme si on utilisait un simple cable non coupé



J'ai pas compris ce que sont les 5 combinaisons ?

[Fredo_fun]

Récupérer l'antenne, c'est une bonne idée, mais le micro passe par le canal Bluetooth donc pas récupérable...



Ce n'est pas 5 combinaisons, mais 5! (factorielle 5 combinaisons qu'il faudrait tester, soit 5*4*3*2*1=120 combinaisons possibles représentant toutes les permutations de 5 fils).... Donc je préfère avoir les plans de correspondance des fils avant de m''y lancer.....

[alcore]

En fait c'est plus simple que ça, le cable fourni en option par Dension se branche d'un coté sur le boitier Dension sur une des deux prises illustrées ci apres et de l'autre une fiche Iphone.





Comme on peut le voir la prise comporte 10 contacts (9+masse), le fil devrait donc posseder 9 fils de couleur differente+ une ame de blindage enroulée autour qui sert de masse.



Quand on sectionne ce fil pour souder les extermités sur le support du tableau de bord on va donc utiliser 10 pins, le but c'est simplement de reproduire la meme connectique sur le berceau afin d'assurer la continuité des cables sur la prise iphone, rien de compliqué.



J'imagine que le systeme d'origine se connecte à un + contact, à l'autoradio et à l'antenne sur le toit, peut etre à un ampli pour l'antenne juste avant, donc si on peut utiliser la connectique d'origine qui va du telephone à l'antenne c'est un plus (techniquement la transmission GSM ne passe pas par le bluetooth, c'est seulement le son et des données entre une interface et le telephone)



Concernant le micro du plafonnier on peut le brancher sur la prise jack qui est prevue pour à droite du Dension, faudra juste mesurer l'impedance du micro fourni pour voir si celui de la voiture est dans des valeurs acceptables pour fonctionner avec le Dension, sinon on peut ajouter une resistance ou intervertir les micros.



Par contre je dois m'y prendre comme un manche mais pas moyen de trouver ce foutu schema de branchement du support de telephone Audi d'origine... je pensais pas que ce forum soit si peu frequenté :(

Modifié 27 octobre 2011 par alcore

[alcore]

J'ai demonté la face avant du support pour voir un peu comment c'est fait dessous, derriere j'ai trouvé 2 prises, une noire avec 10 contacts et une violette qui est en fait une antenne coaxiale branchées au dos de la façade sur une carte electronique, j'ai pas demonté plus loin pour voir si il y'avait des composants soudés dessus, je verrai ça plus tard.



Maintenant reste à savoir sur quoi va se brancher le cable avec 10 contacts, je me demande si y'a un module d'interface ou si les fils sont connectes directement sur les divers appareils comme autoradio, micro etc. Evidement si je peux le savoir sans tout demonter c'est mieux

[Fredo_fun]

j'ai fini par démonter le support Iphone pour voire si la connectique est claire.



Ci-jointe la photo:





Il n'y a donc que 5 connecteurs, dont a priori:

- 2 pour l'alimentation

- 2 pour l'antenne GSM

- 1 pour ?



A noter que le connecteur est branché sur un module de la carte du support duquel emergent directement les différents connecteurs (9 + 15)du support qui font les contacts avec le support standard Audi. Donc pas possible d'identifier le rôle des fils sans avoir le schema electronique (chez le fabriquant) ou en testant les différents connecteurs.



J'ai peur que l'on ne puisse pas espérer s'appuyer sur ces différents raccords pour un montage avec un Dension ou équivalent. Si l'on peut utiliser le support d'un point de vue "mécanique", tout le cablage éléctronique est à faire... et l'utilisation des connecteurs du support standard Audi n'est pas évidente.



alcore, as-tu les schémas de connection d'une Prise Iphone?



QQun as-t-il une autre idée?

Modifié 6 novembre 2011 par Fredo_fun

[Samy_14]

Si vous voulez un schema du connecteur 30 broches des iphones -> http://www.allpinouts.org/index.php/Apple_iPod,_iPad_and_iPhone_dock



Il n'y a pas de broches dédiés au GSM, le signal est reçu(pe converti) sur une broche différement nommé.



J'essaye de trouvé le schéma de sortie du systeme télephone, je vous tiens au courant

[V6 2.5l tdi]

bonjour messiers pour le dérangement, je suis à la recherche du support pour iphone 4s que l on peux mettre sur le près support que l'on peux voir sur la première photo tout en haut est ce que l'un d'entre vous serez où l'acheter? moins cher quand concession bien sure, merci d'avance
