Schema branchement cosse de sonde température d'eau

[ChildOfStars]

Bonjour



Ma sonde de température d'eau d'origine ne fonctionne pas bien depuis plus de 10 ans elle fait yoyo. Le moteur monte bien à 90 degres depuis toujours, quand on test la temperature du bloc c'est OK.



Je remplace donc celle ci + le calorstat au passage (commandé chez audi)

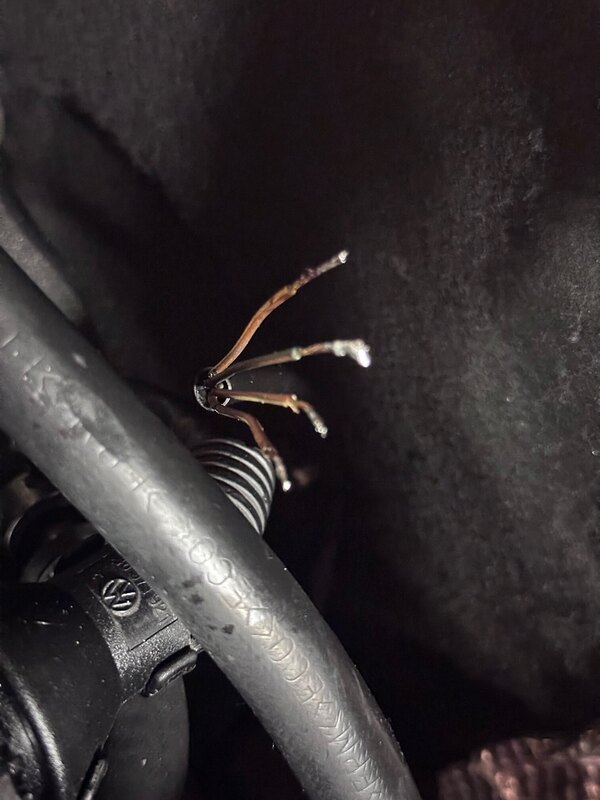

2 cables sur 4 de la cosse sont endommagés (coupé), j'ai donc remonté le cable et j'ai commandé un connecteur NEUF.



Il y a 4 fils : 1 vert 3 filles similaired

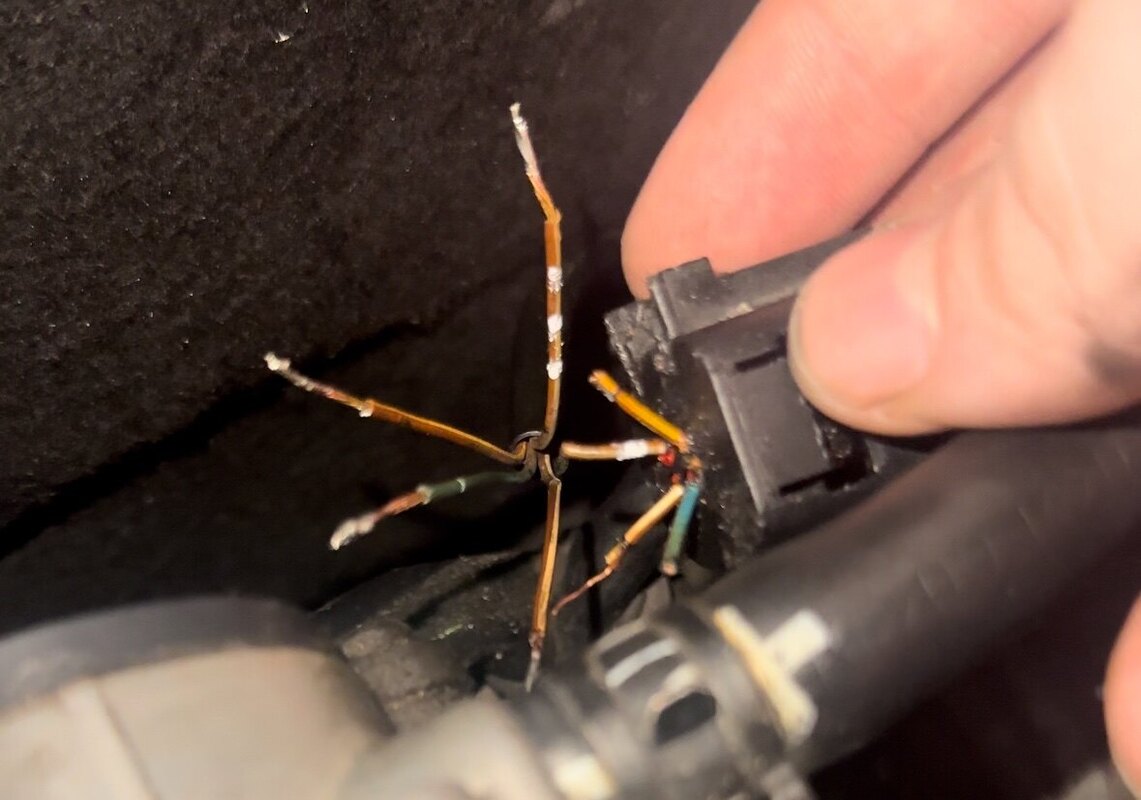

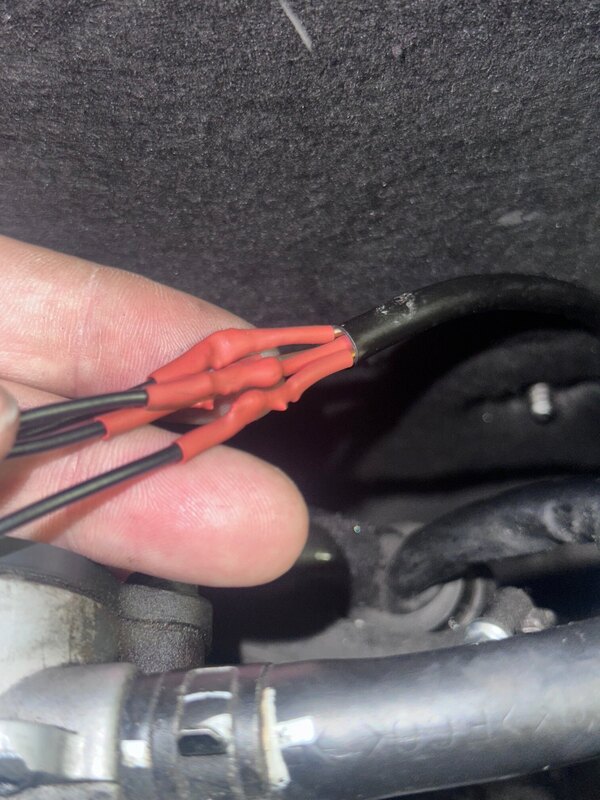

Les fils (etamné, je vais les soudés sur les fils de la nouvelle connectiques, avec gaine thermo autour)





La prise H.S avec les cables si petit que bah..



quelqu'un a un schema ou quelque chose pour remettre les cables sur le bon pin ?



Merci....

[ChildOfStars]

Si personne n'a de quelconque information.. me restera la solution de mettre un pont de wago, hormis le cable verts et de tester quel cable avec quel cable



mais si quelqu'un sait comment se reperer



1 fil marron vert et 3 marron jaune.. quel idée sérieux ?

[WAUZZZ]

Salut,

Voici un schéma de branchement des thermistances G2 / G62 pour la sonde de température :

G2 sert pour l'affichage de la température au combiné d'instruments et G62 sert pour la gestion moteur (vers calculateur moteur J248) :

- borne 1 : fil bleu/marron,

- borne 2 : fil marron/jaune,

- borne 3 : fil bleu/violet

- borne 4 : fil marron/gris

@+

[ChildOfStars]

Salut wauzzz..



je vais essayer de me débrouillée car j'ai 3 cables jaunes/marrons moi



merci pour le schéma

[ChildOfStars]



J'ai creusé la prise d'origine et j'ai pu trouver la cablage correcte. Y a 3 jaunes : Foncé/Plus Clair/Ternis



Resultat :



La sonde je la chauffe elle monte bien et arriche bien les températures sur vcds



Le voyant préchauffage ne reste plus 5s-10s comme quand la sonde etait débranché



Et aucun code defaut.

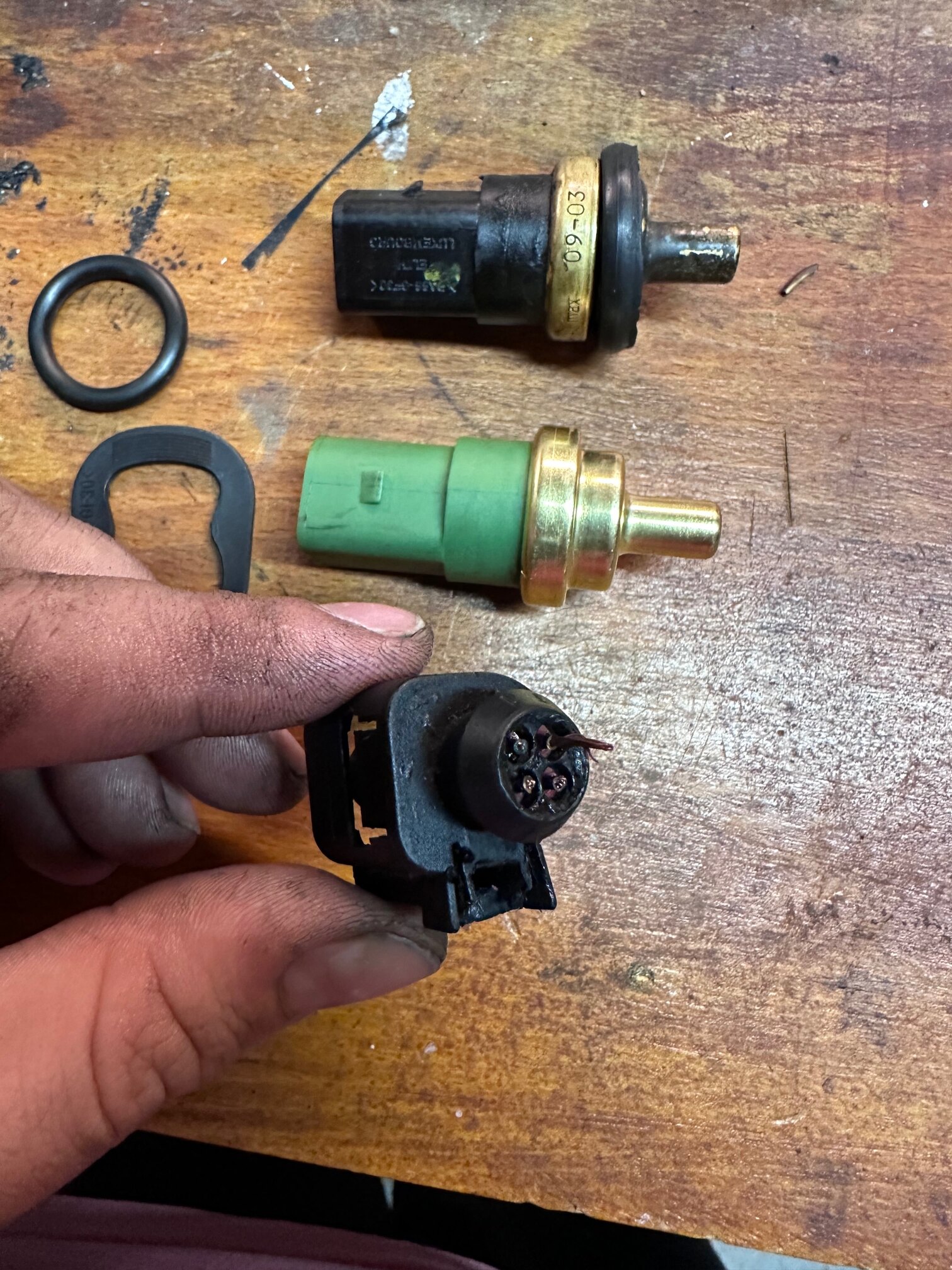

J'ai remplacé la sonde noir d'origine par une sonde verte mis à jour de ce que j'ai compris du magasinier

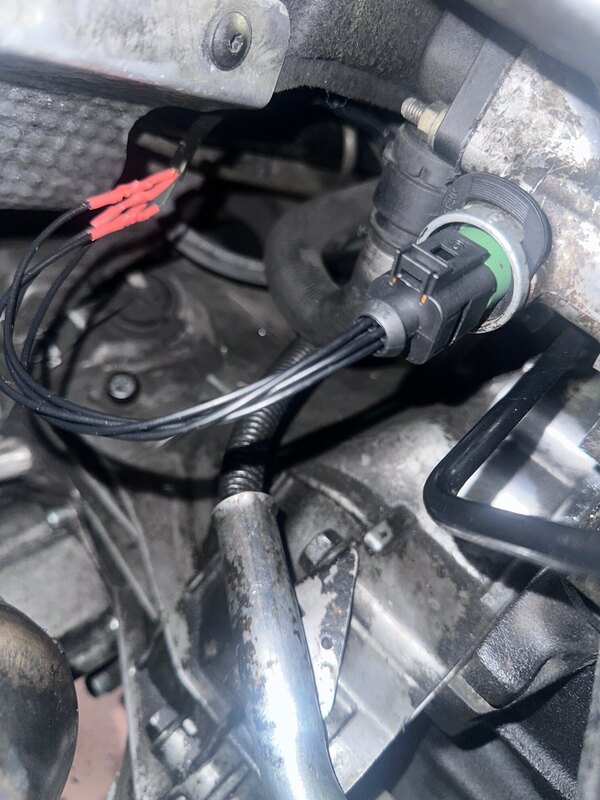

J'ai changé la cosse du coup. j'en ai meme une en rab.





c'etait un soucis chiant
