[Tuto] Remplacement ( upgrade) haut parleurs Bang and Olufsen

[DD nc]

Bonjour à tous,



Depuis quelques temps en fonction des musiques je trouvais qu'ils y avait quelques grésillement désagréables, bref çà ne le faisait pas à chaque fois et la majorité du temps le son était plutôt bon...j'ai décidé de jeter un œil ; ben je comprend mieux...pas joli du tout la suspension de membrane complètement foutu avec des " champignons"

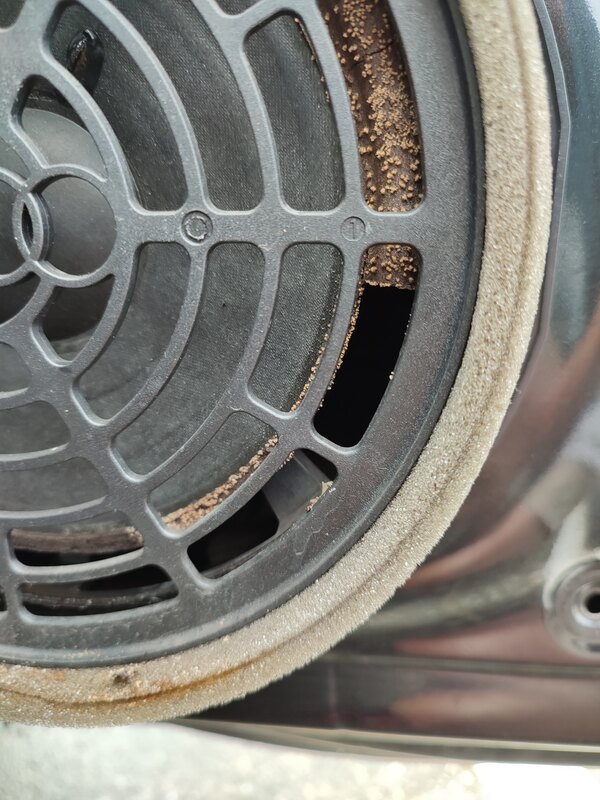

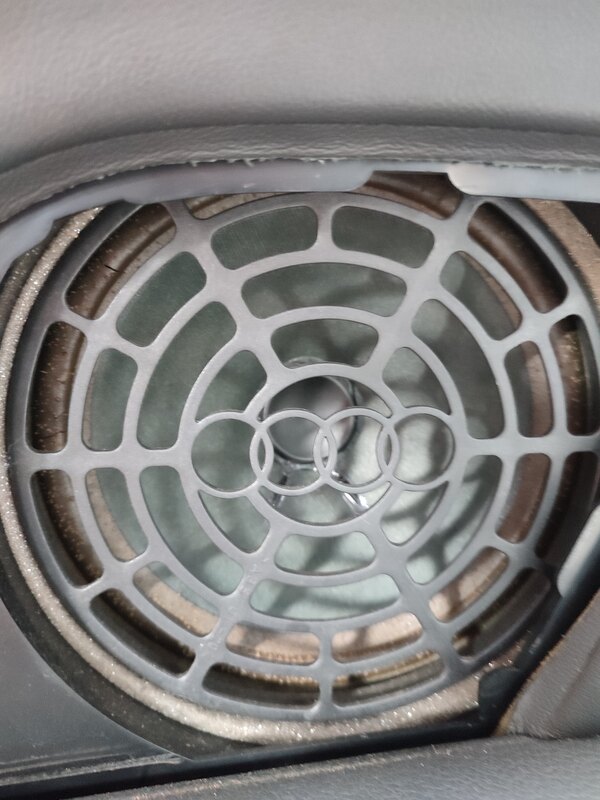

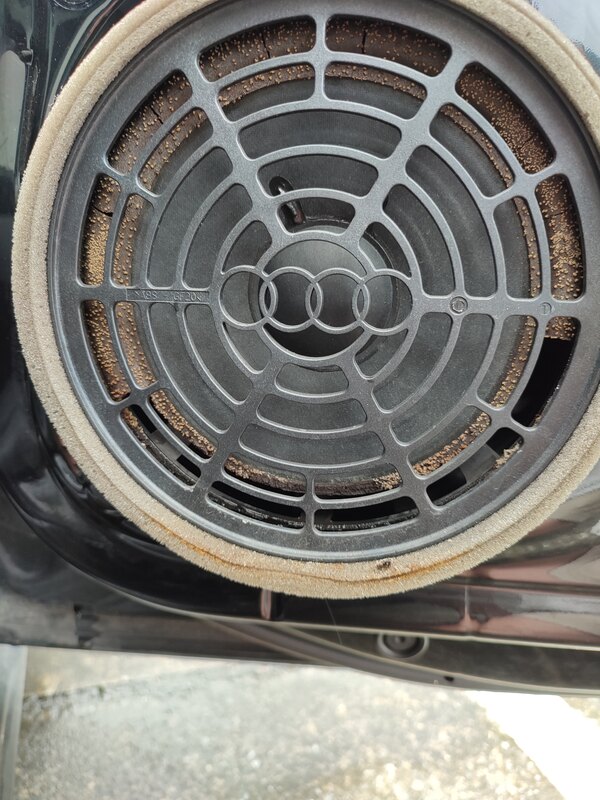

les HP avant



les HP arrière un peu moins abimés, mais seulement en apparence



Du coup je vais voir un copain chez qui j'ai déjà équipé mes anciens véhicule.

Les avant n'ont pas une dimension standard, c'est du 19 cm, les arrières du 16,5; J'ai vu sur plusieurs vidéos et tutos qu'il passent sur du diamètre 16,5 sur l'avant également avec une entretoise pour adapter...çà ne me plait pas trop de descendre autant en diamètre, trop de perte de basse... comme j'avais le haut parleur démonté on a pu constater avec le copain que du 20 cm pourrai passer amplement. Donc va pour un kit 20 cm et un 16,5 en Pioneer en Médium/basse  une voie ( car le reste est géré par d'autre HP médium/tweeter/sub...en tout 14 HP dans le kit B & O ), va y avoir de la puissance



En avant pour les modifs...Effectivement il existe des entretoises, mais foutu pour foutu je préfère récupérer celles d'origine qui ont les guides de centrage, et la connectique d'origine.

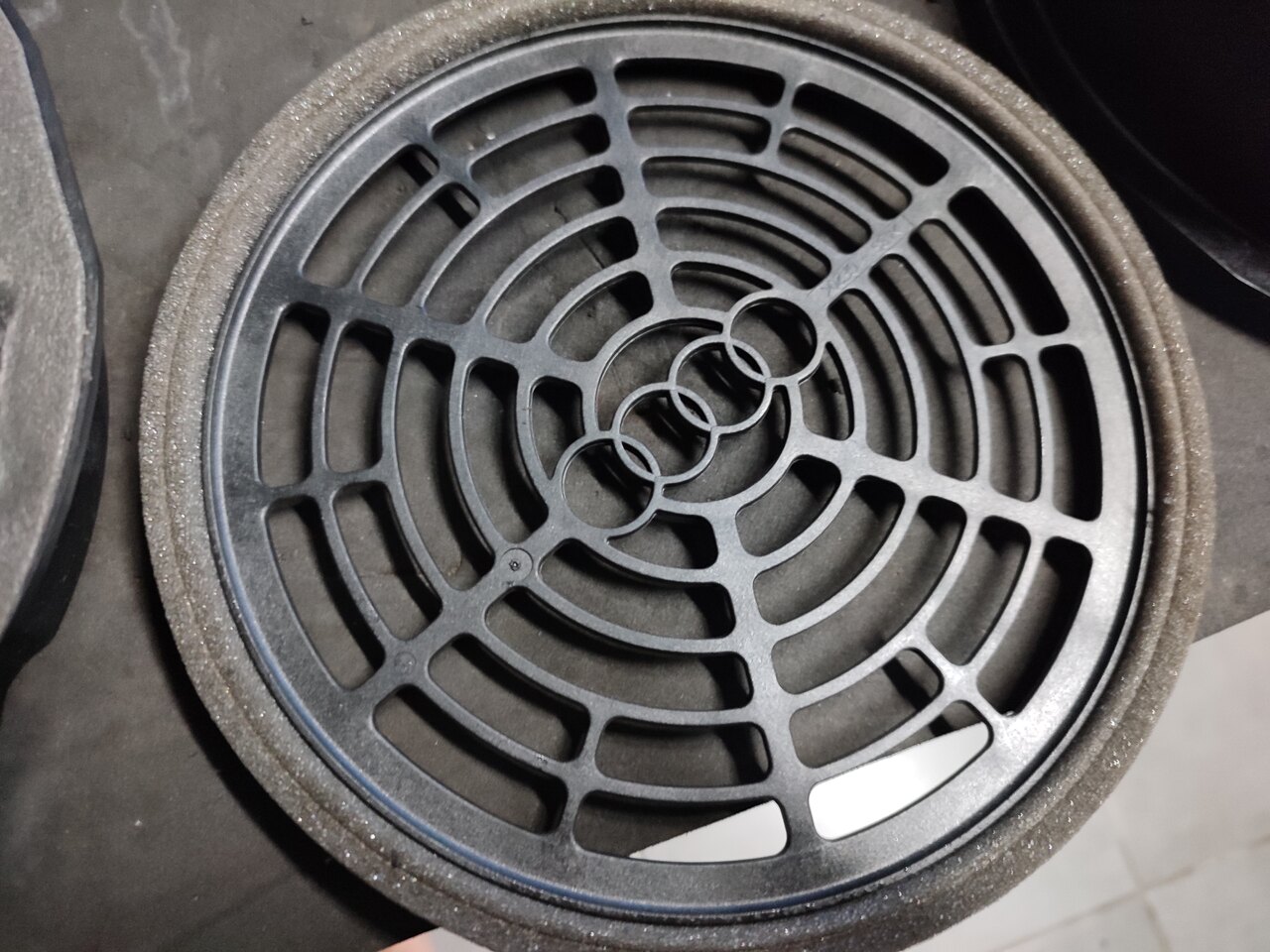

On commence par décoller les grilles avec le logo Audi, seulement les modèles Bang and Olufsen, les standard ont une grille banale, en même temps elles sont derrière les grilles de porte B & O...donc on ne les voit pas.

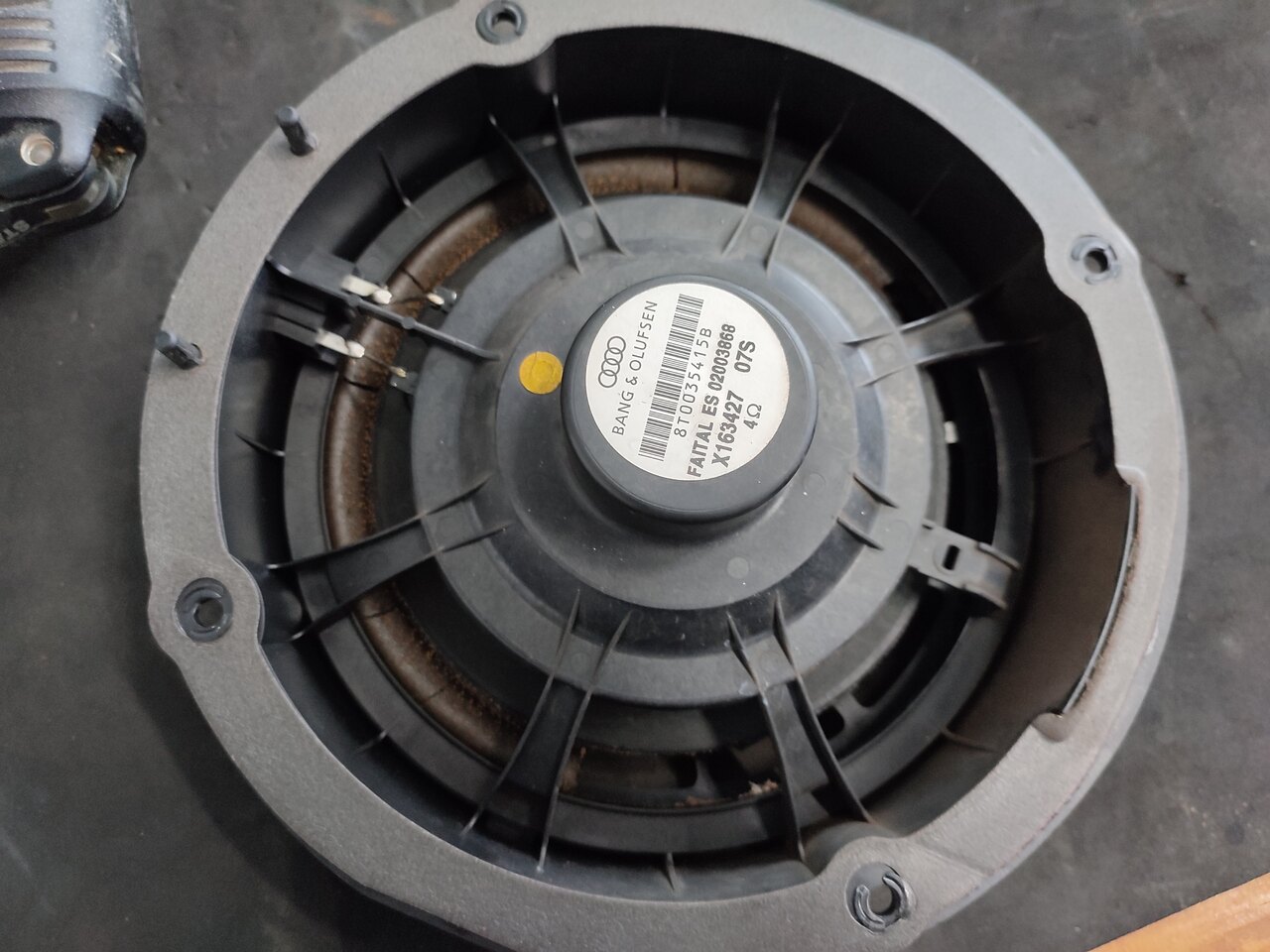

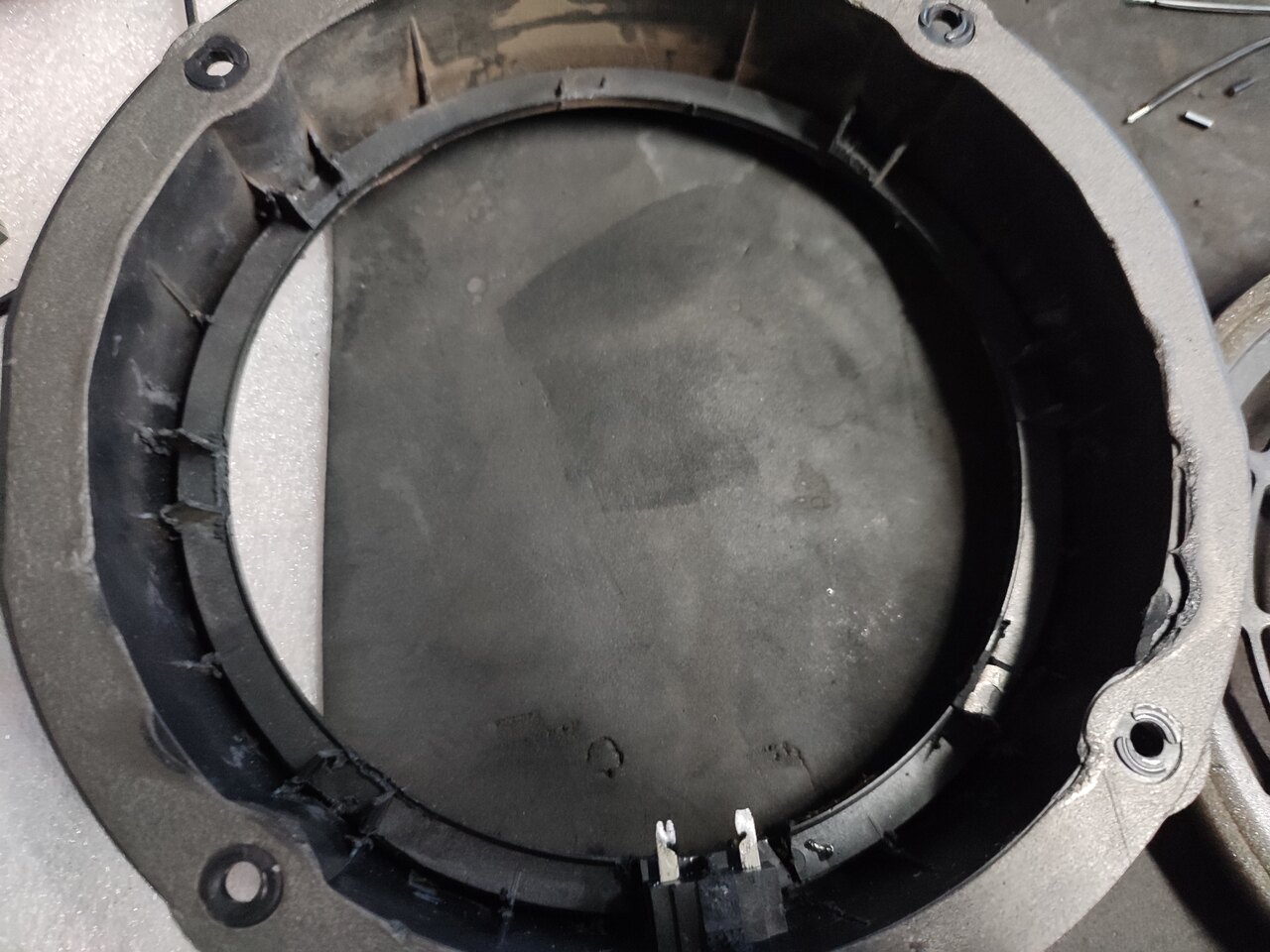

Ensuite on les retourne et on va découper les support du haut parleur, j'ai une machine Fein tip top pour ce genre de travail



Je dessoude également les fils afin de garder les connectiques d'origine

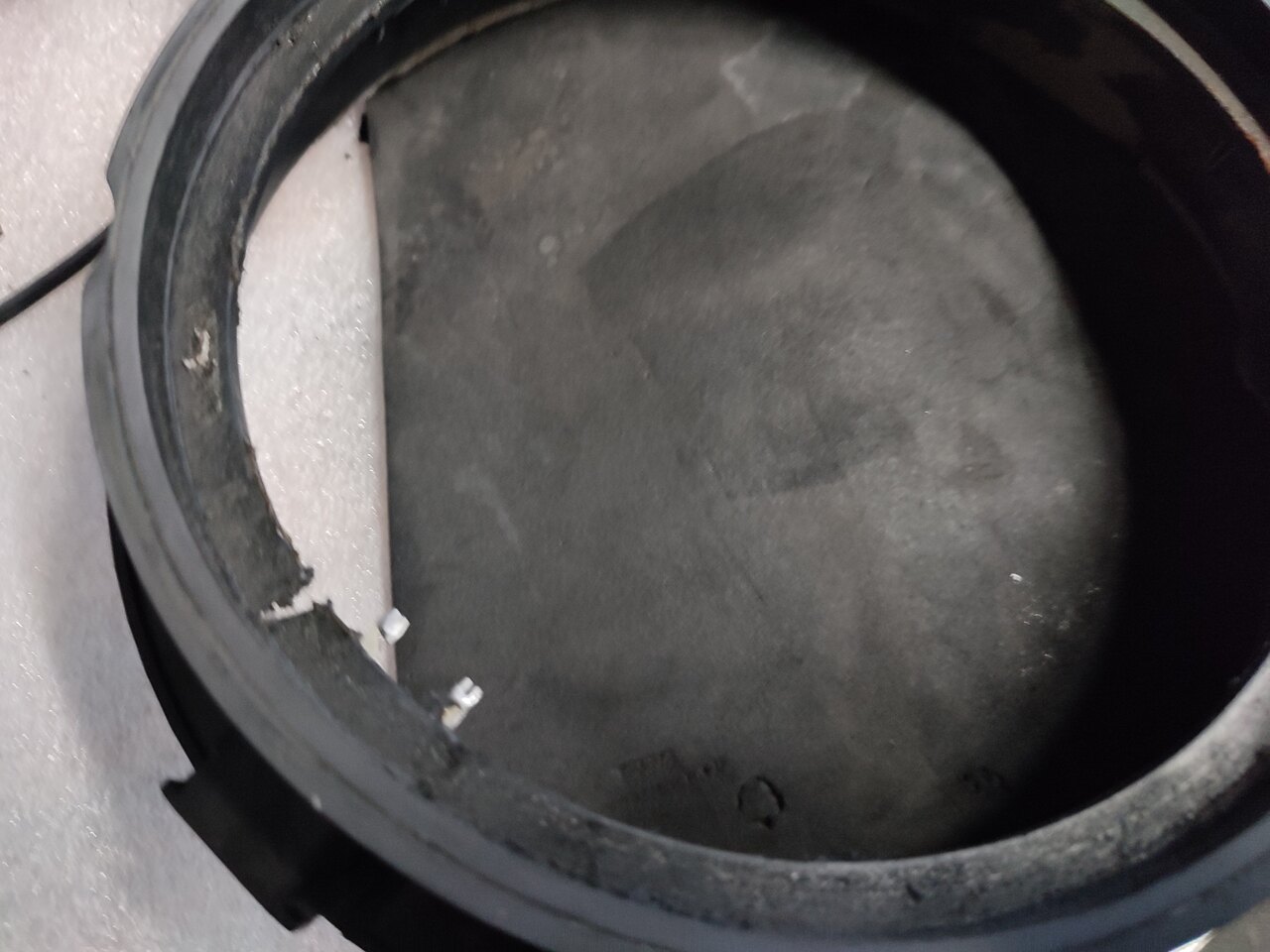

Je gratte la vielle colle qui tenait la suspension de membrane du coté face

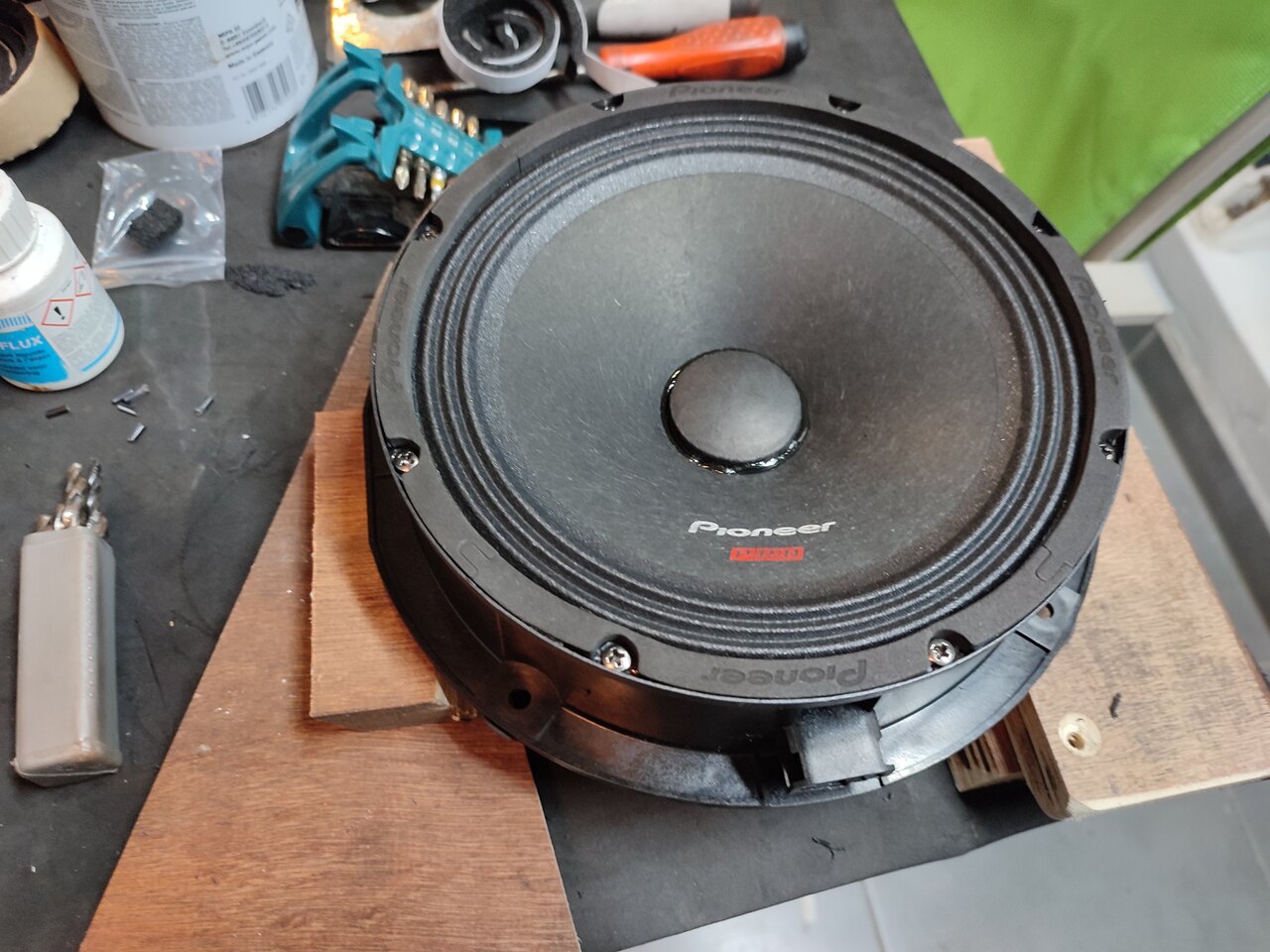

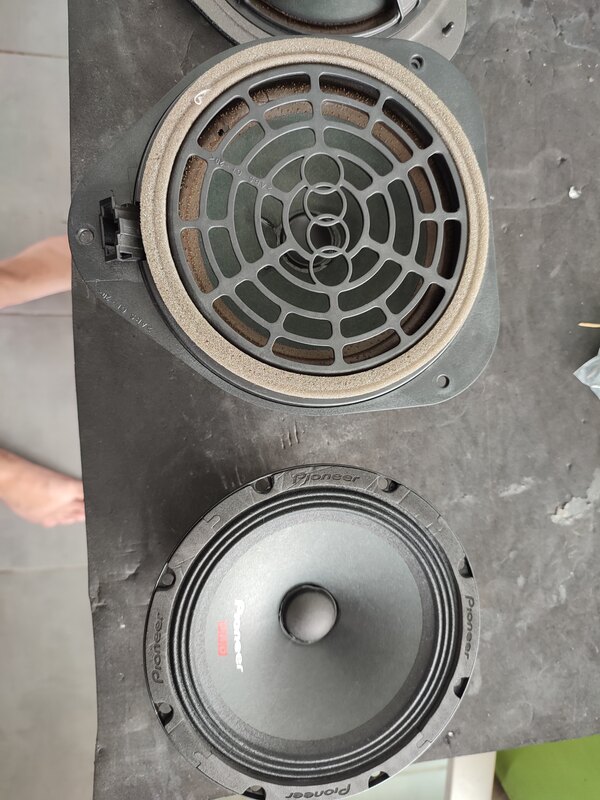

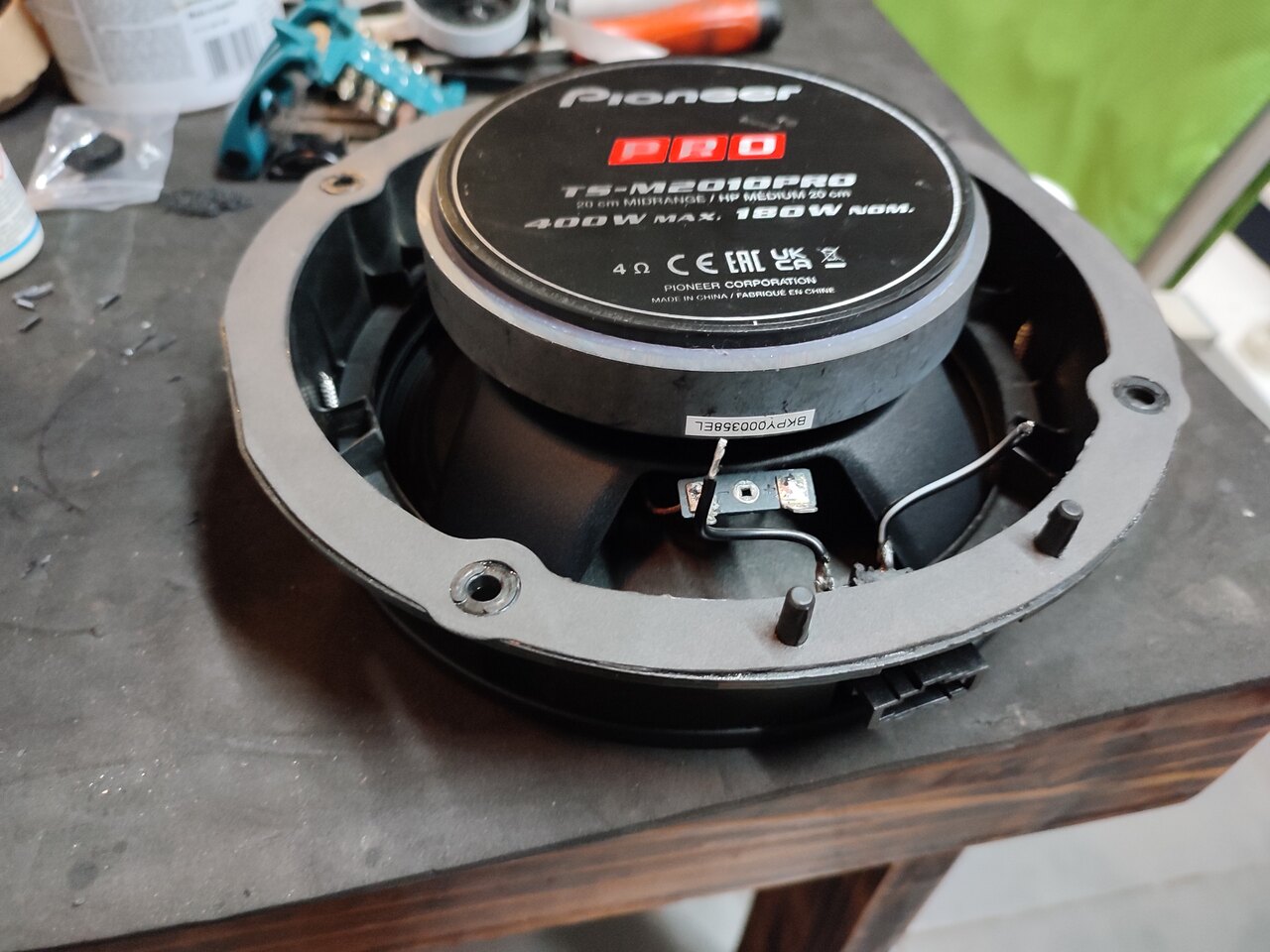

Le nouveau haut parleur rentre pile poil



J'ai pré-percé l'entretoise, je ne voulait pas que le plastique éclate car il n'est pas très épais et les Pioneer sont nettement plus gros et plus lourds...et plus puissant





J'ai soudé de nouveaux fils, pas de cosses, çà ne bougera pas ( comme à l'origine)

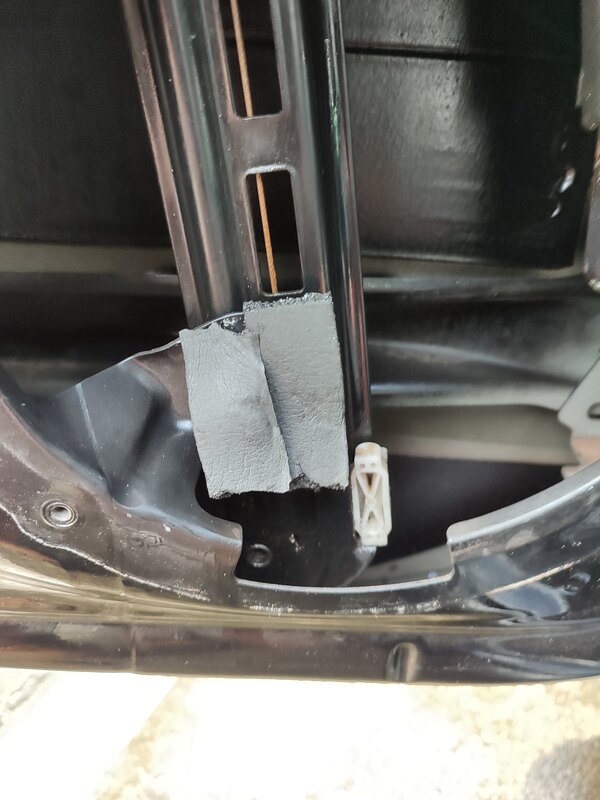

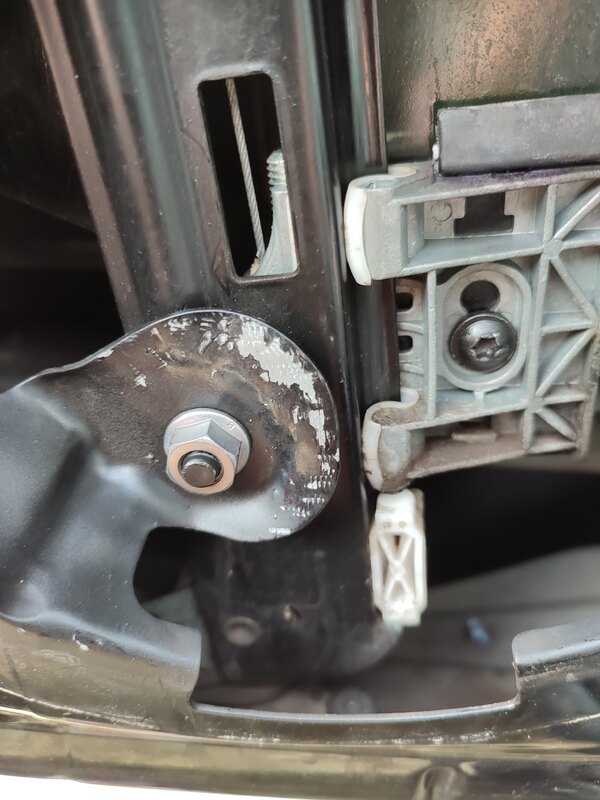

Au moment du test, je me suis aperçu que l'aimant bien plus volumineux, malgré une profondeur identique venait tout juste se poser sur la fixation du montant de vitre...j'ai légèrement redressé la tôle et ajouté un bout de mousse pour éviter toute vibration intempestive;

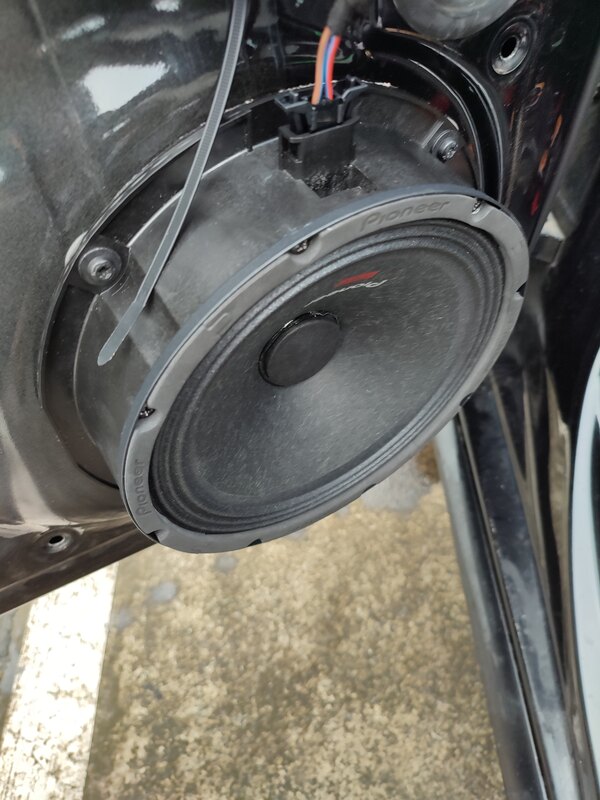

Une fois posé, tout va nickel , ...oui ok à part le logo qui est à l'envers, et pas centré, mais pas trop le choix avec les fixations et les branchements... j'aurai pu trouver une autre solution mais sachant que çà  ne ce verrait pas, j'ai  laissé comme çà.

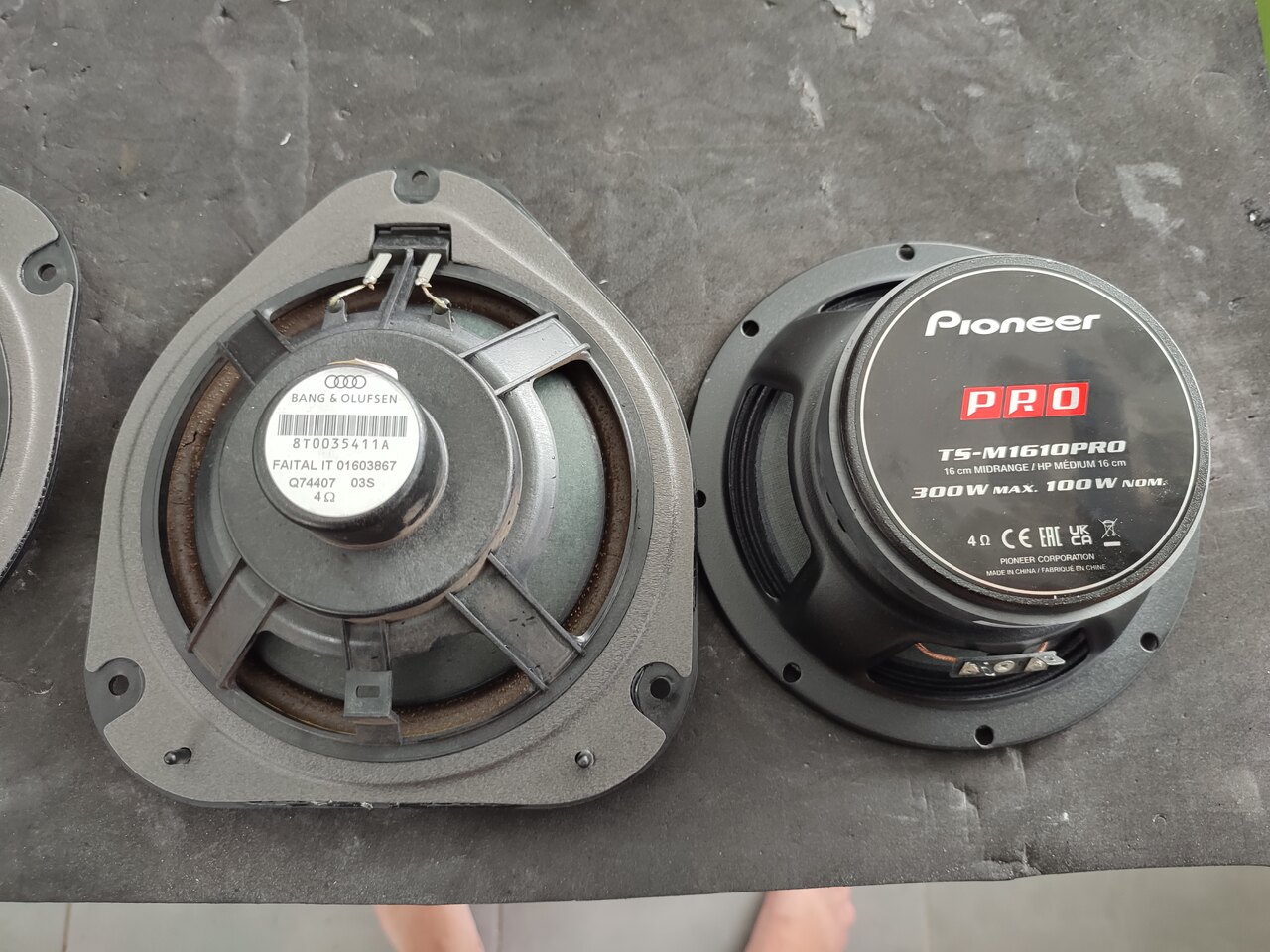

Place aux  haut parleurs arrière, la modif est différente, taille identique

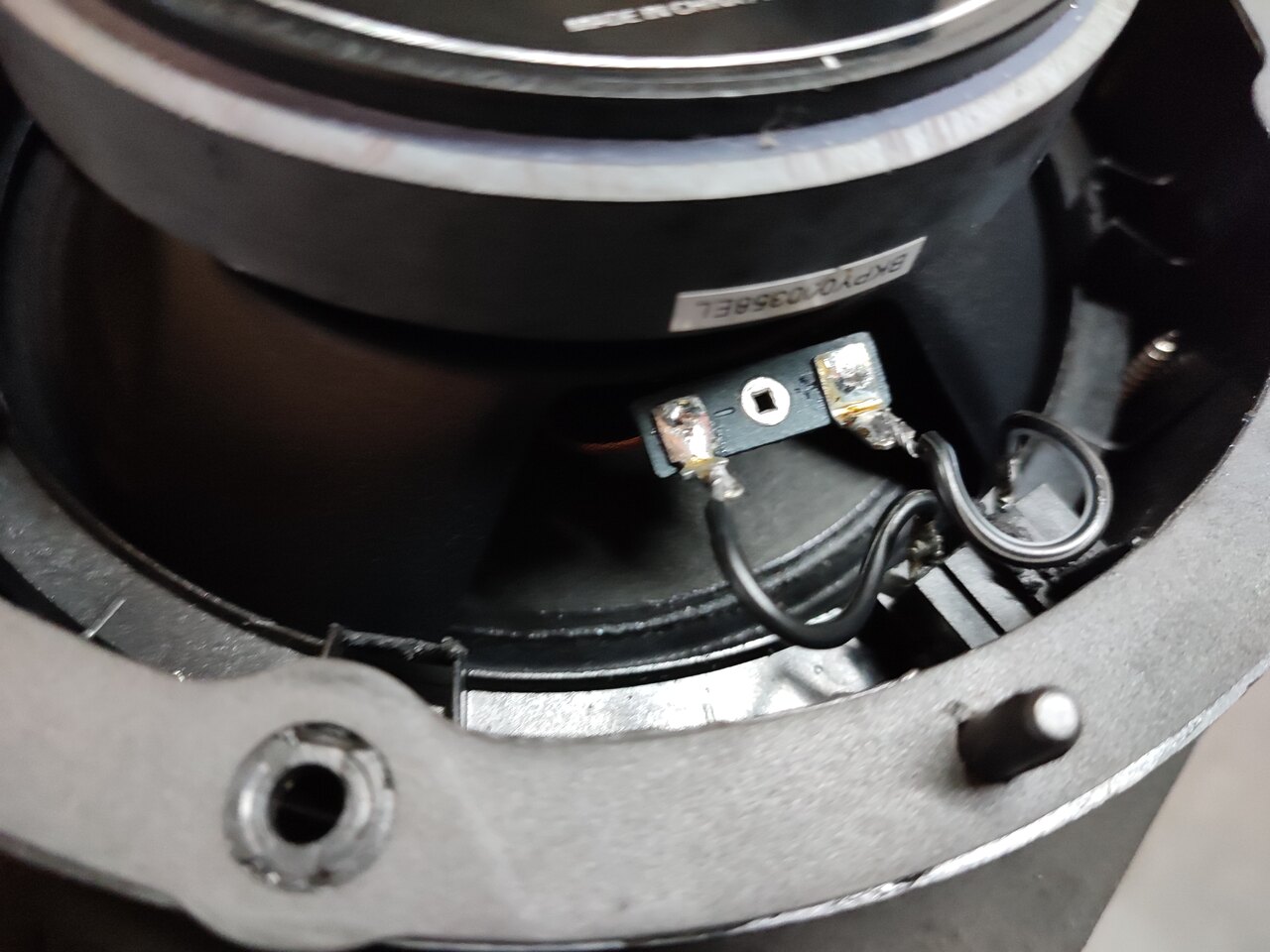

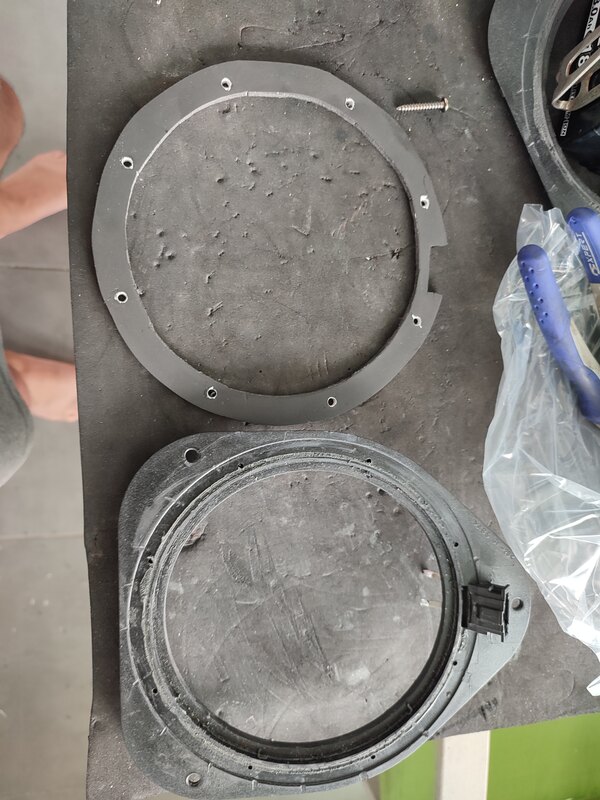

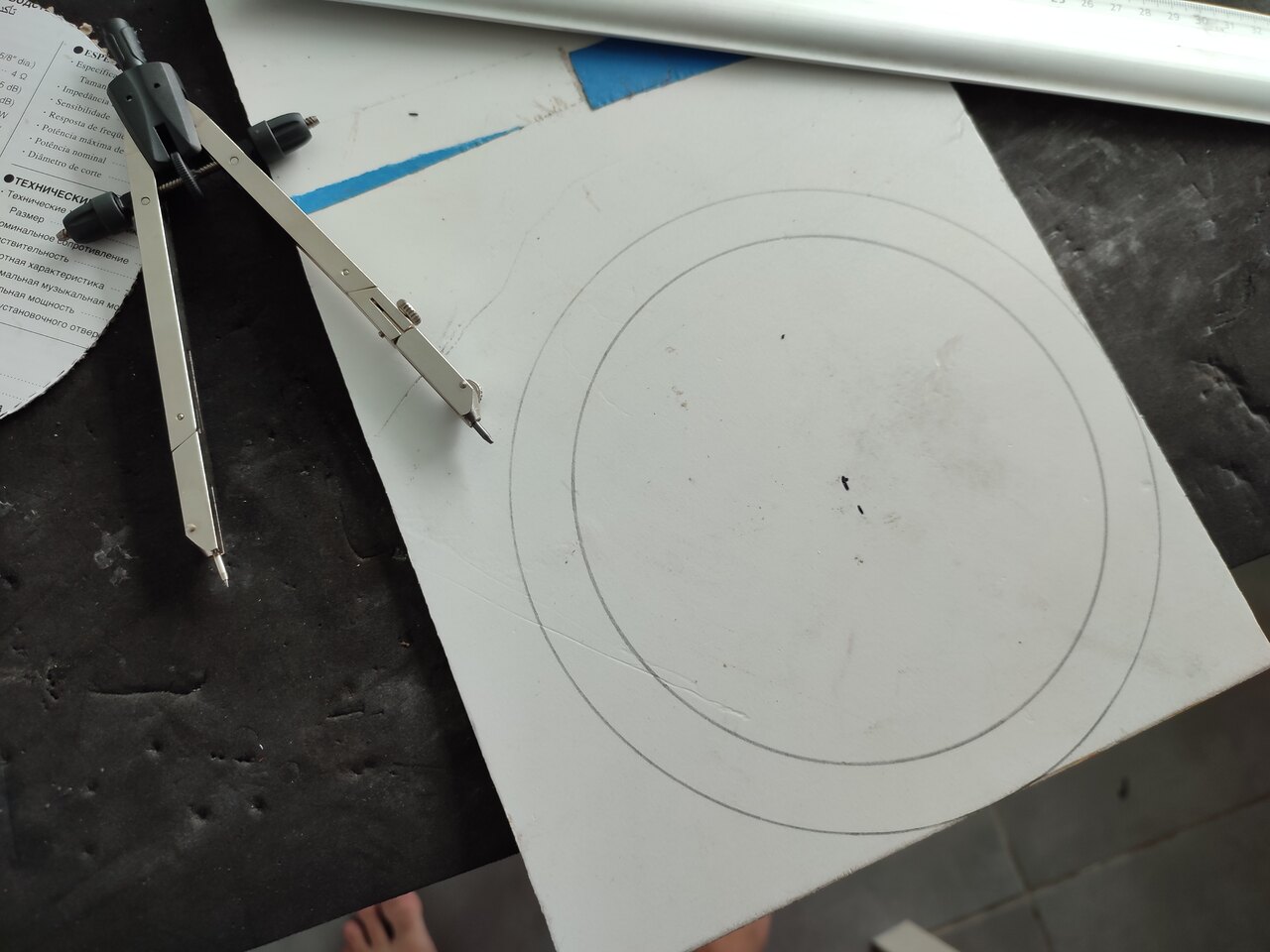

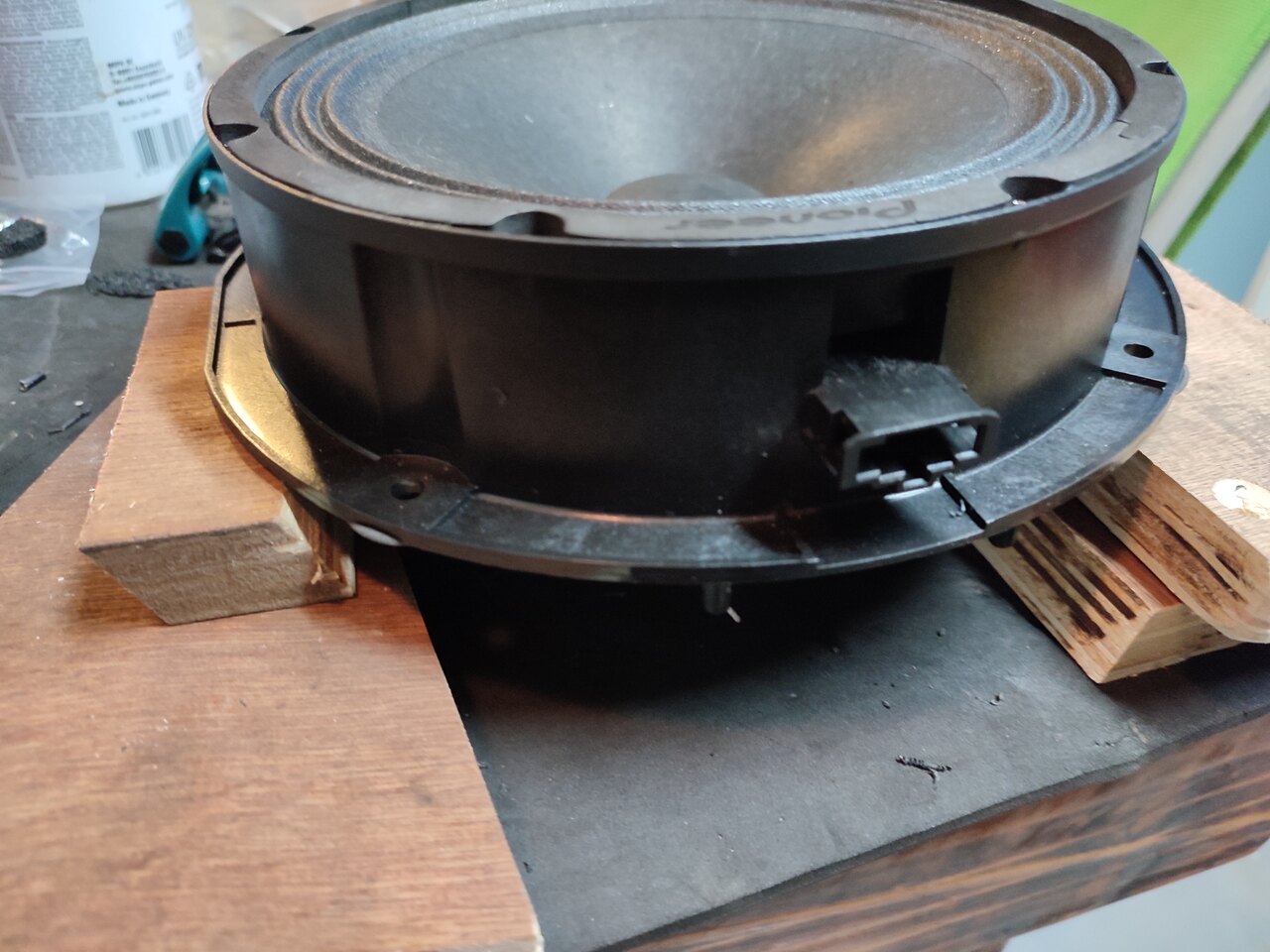

Là encore il faut couper les supports de l' HP, dessouder les fils, la différence est que la connectique n'est pas positionnée de la même façon : il va falloir fabriquer une petite entretoise car l'HP touche la connectique, donc il faut légèrement le surélever sans quoi il faudrait la couper ( je ne garder la résistance du cadre) J'avais quelques chutes de PVC qui feront très bien l'affaire.

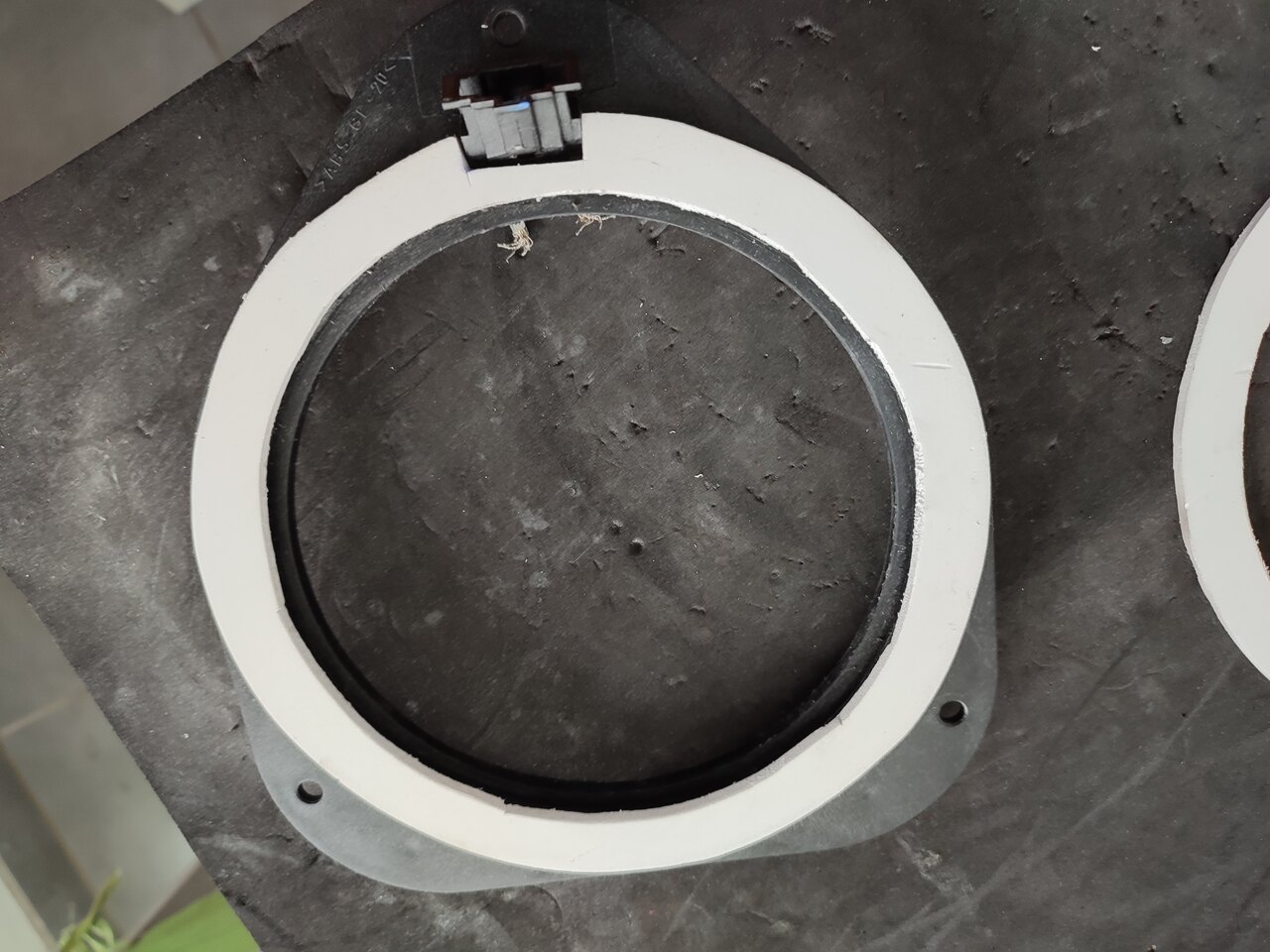

J'ai peint l'entretoise, pré-perçage également et collage de l'entretoise au Sika



Là aussi, montage comme à l'origine : pas de cosses, soudure.

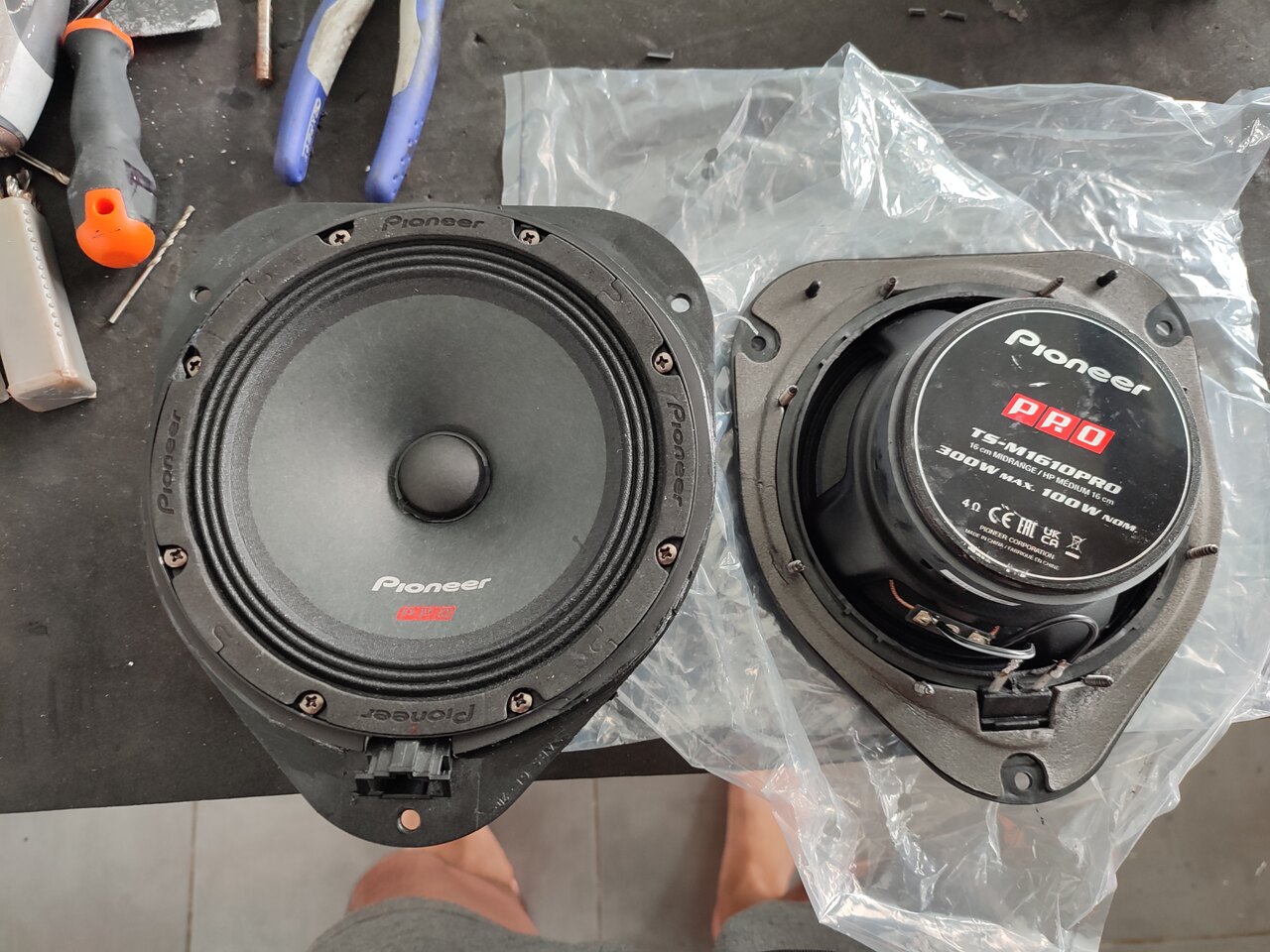

Voilà les HP arrière prêts à mettre installés

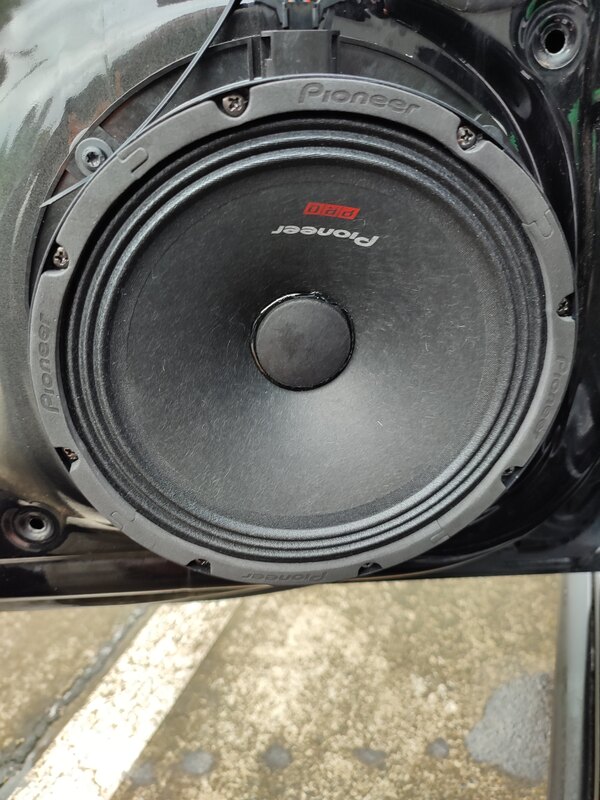

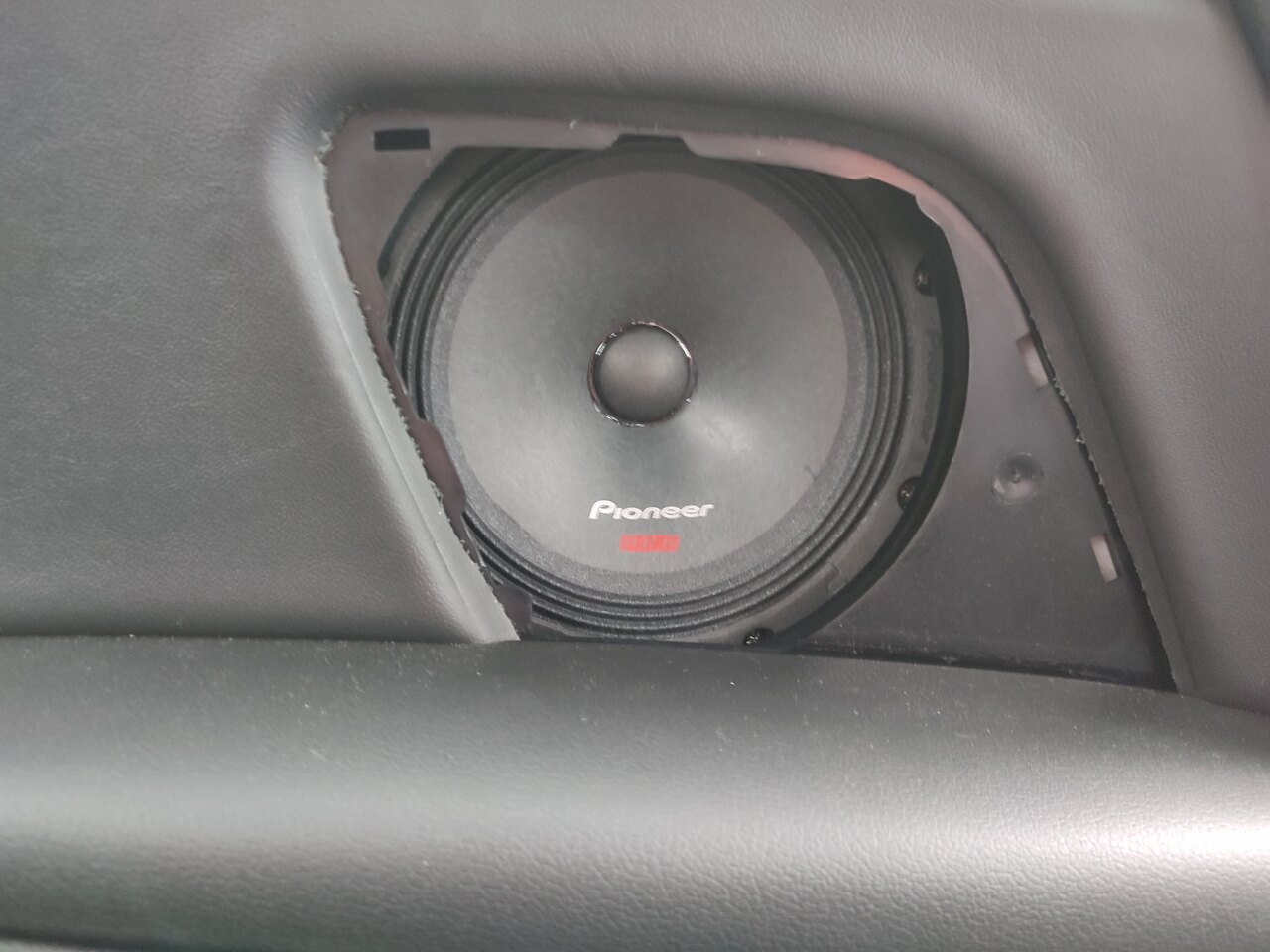

En place, plus qu'à remettre la grille et profiter du son...beaucoup plus beau et puissant.

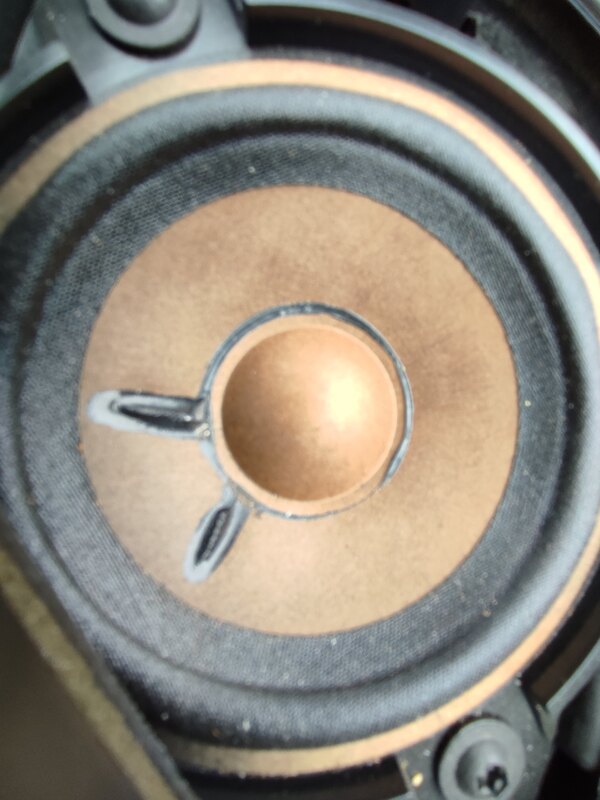

Je vais regarder pour éventuellement remplacer les petits medium qui sont sur le tableau de bord et la plage arrière...apparemment encore en bon état, mais un très léger grésillement par moment, ils doivent être fatigués eux aussi, le souci c'est qu'ils sont petits 8 cm, on en trouve pas partout, le copain n'a que du 10  en plus petit...et là pas moyen de modifier. Donc je vais chercher à temps perdu

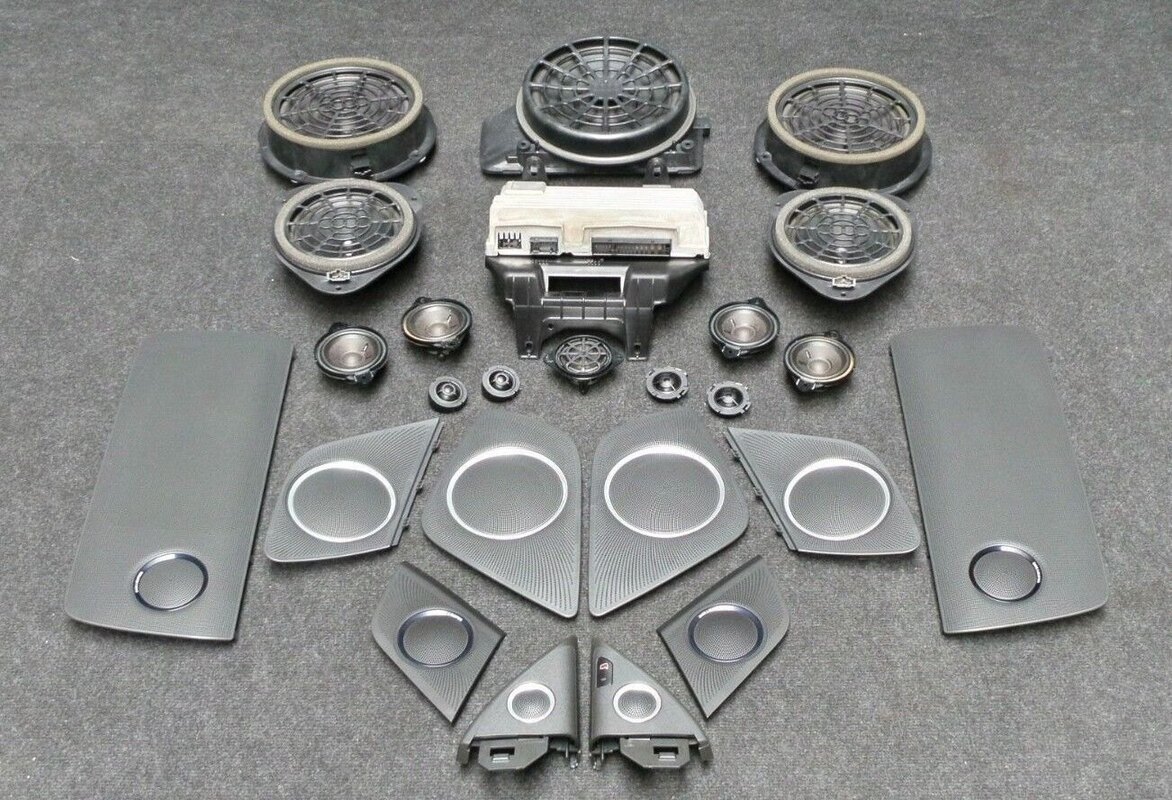

Pour finir une photo du kit complet Bang & Olufsen installé en option sur les S5 : 14 HP et grilles

1 Ampli

2 gros medium/basse portières avant

2 medium/basse arrière

2 tweeter retro

2 tweeter arrière

2 medium tableau de bord

2 medium plage arrière

1 sub plage arrière

1 mini sub tableau de bord

[ced08]

très belle modif et bonne idée de réutiliser les anciens HP comme entretoise

et ton SUB arrière est en bon état?

[DD nc]

Le 26/03/2024 à 01:57, ced08 a dit :

très belle modif et bonne idée de réutiliser les anciens HP comme entretoise

et ton SUB arrière est en bon état?

Merci Cédric  , ben écoute pour le moment il est en excellent état, peut-être le changerai-je dans l'avenir pour un plus puissant et moderne, le souci c'est qu'il faut un Sub "ouvert" pratiquement tout ce que l'on trouve est prévu pour être en caisson...à moins que je fasse un petit caisson assez plat sous la plage arrière ... à réfléchir...  avec ce que j'ai mis les basses "tabassent" déjà pas mal fort, bien plus qu'avant . Je m'occuperai sans doute des petits médium tableau de bord et plage arrière avant...
