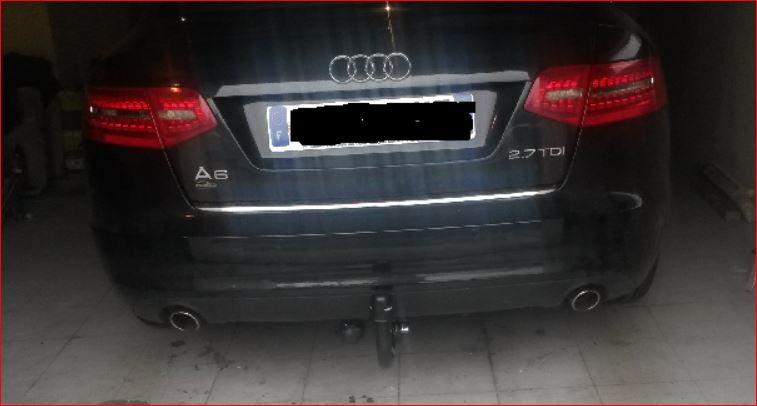

Attelage Audi A6 facelift.

[laplonge]

salut a tous



posté ailleur ,mais j'ai pensé apres coup a vous...désolé, alors des fois que cela peut aider quelqu'un....

voici donc un tuto qui j'espère aidera au moin une personne a monter son attelage sur A6 ,sachant que pour
ce qui est du câblage électrique ,c'est commun a n'importe quel véhicule.



je vais essayé d'être le plus clair possible.

mettre la caisse sur cales ,c'est plus facile de bricoler sous le véhicule.

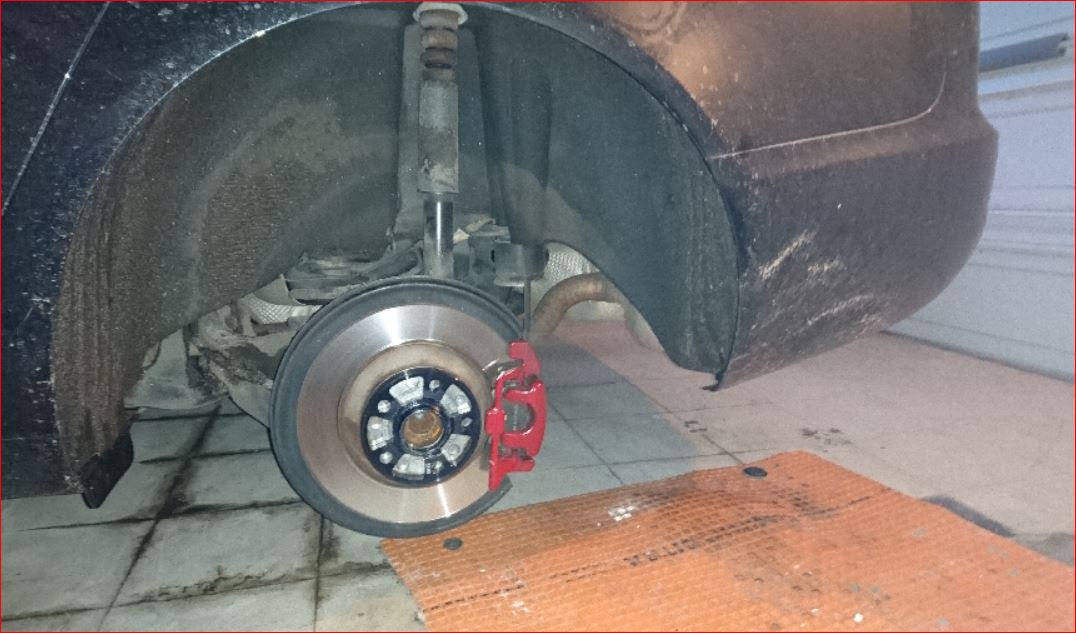

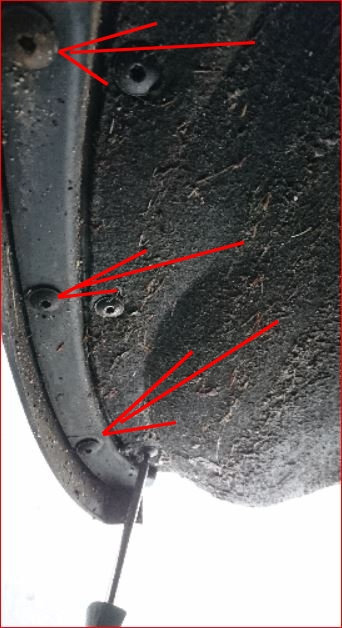

enlever les 3 vis de chaque coté sur le par boue ,les vis le plus a l'extérieur , (moi j'ai au démonté le par boue pour un autre travail )

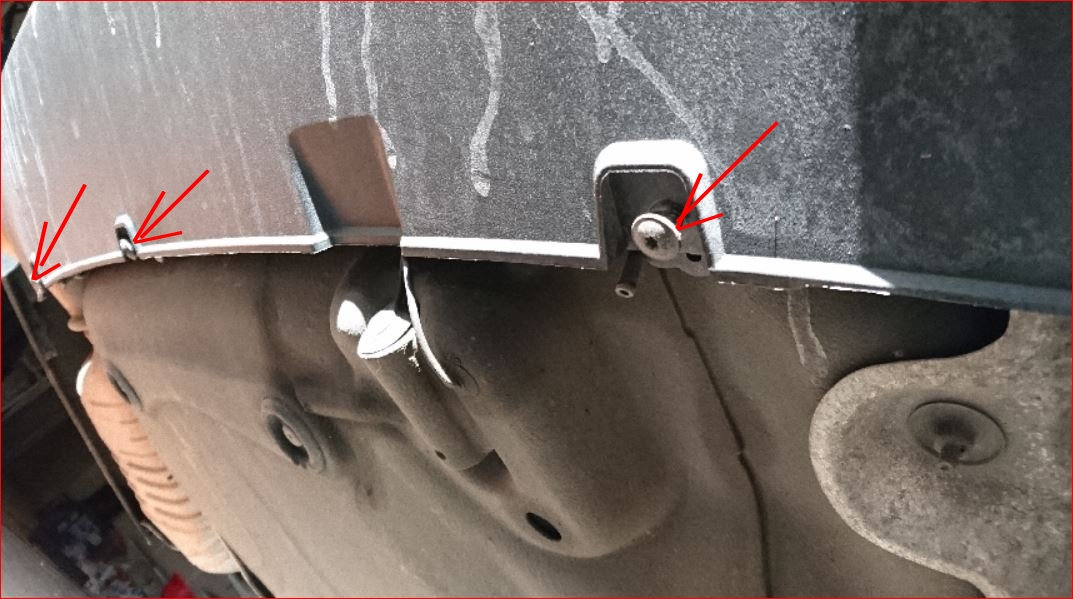

il y'a aussi 3 vis en dessous

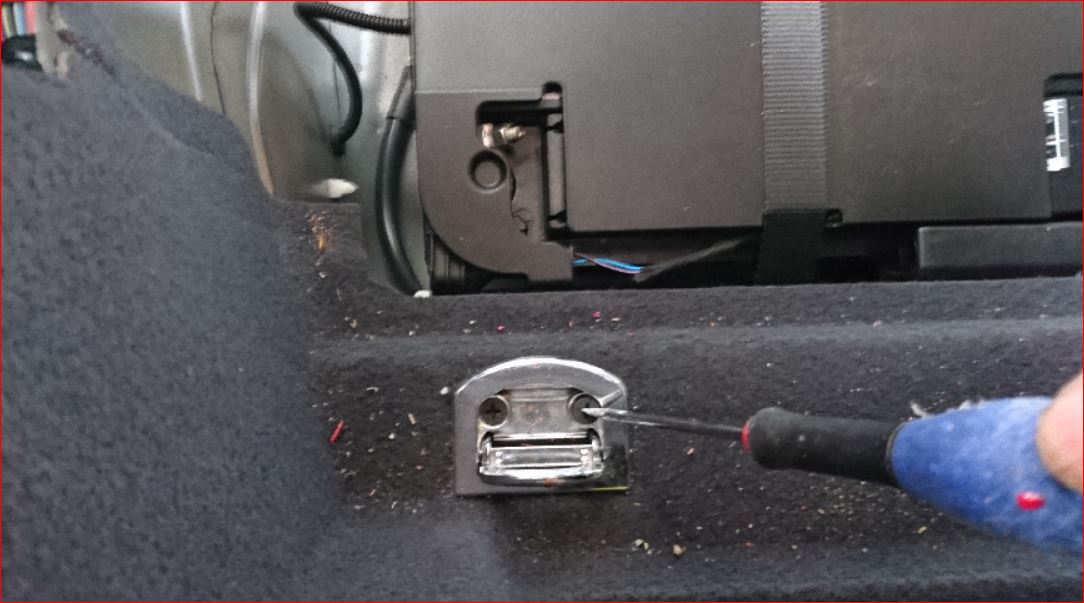

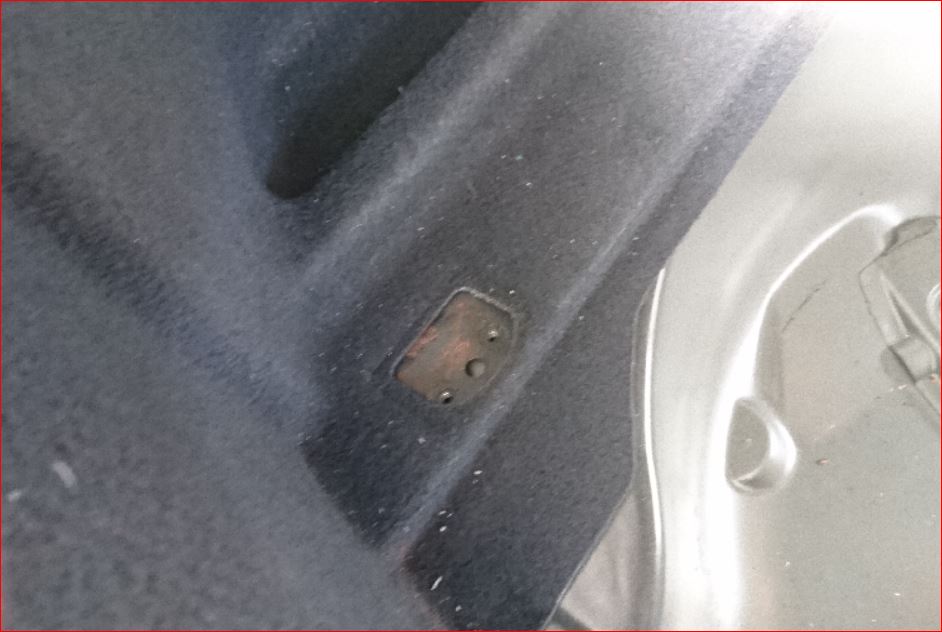

démontez les anneaux de bagages arrière , un de chaque coté (seulement ceux de l'arrière)

déposez la garniture de fond du coffre ,et déposez la roue de secours (plus de place pour bosser) pas de difficulté particulière .

dé clipsez ensuite la tablette arrière ,tirez vers le haut.

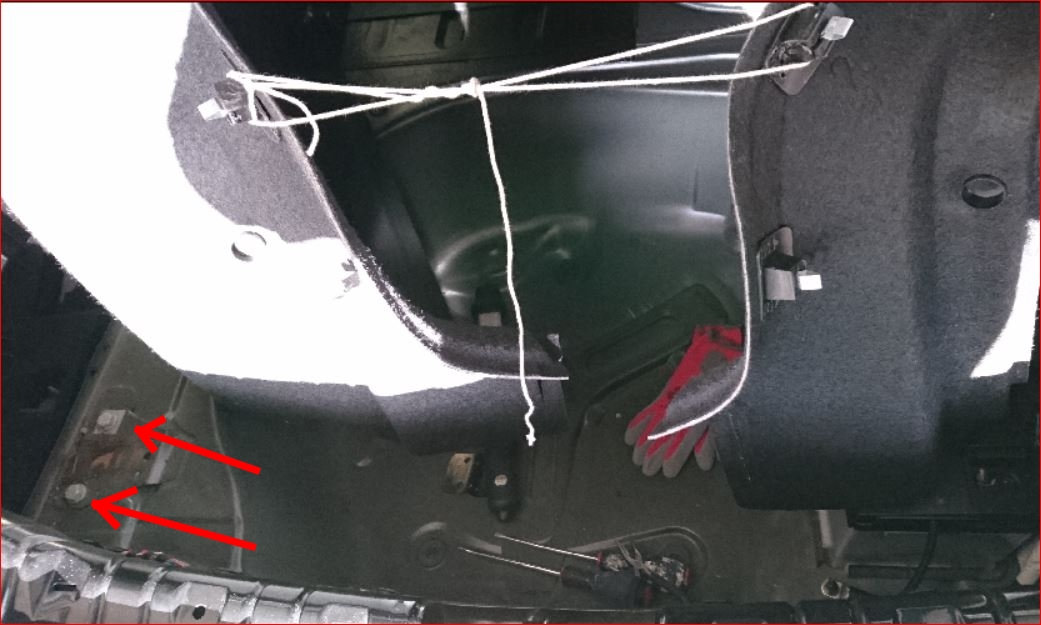

et dé clipsez les garnitures sur le coté juste sur la partie arrière et les maintenir avec une ficelle ,
une griffe en haut et clipse sur la partie arrière ,tirez ,ça vient bien.

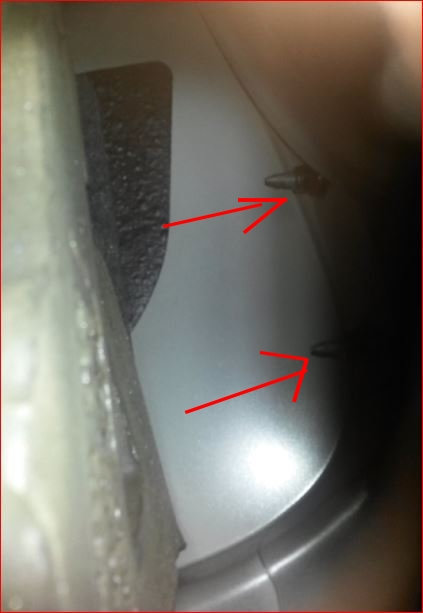

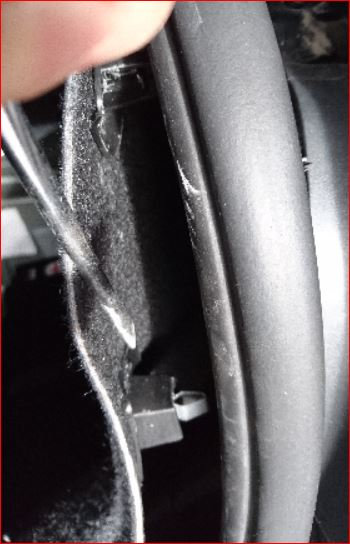

voila a quoi ressemble les clips.

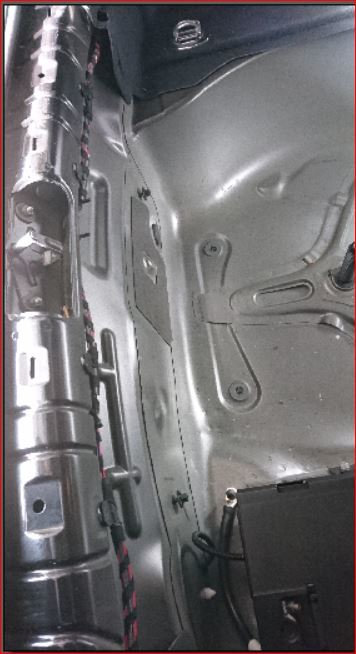

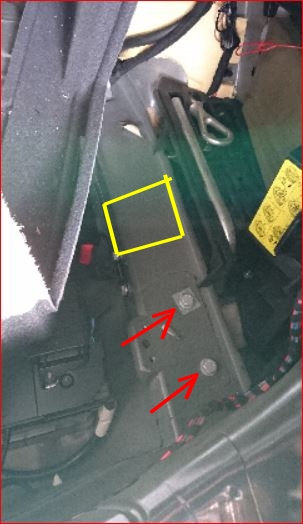

on a accès  aux boulons qui fixe la traverse arrière ,elle sera supprimée , l'attelage viendra la remplacer.
débloquez les deux boulons de chaque coté et déposez la traverse.

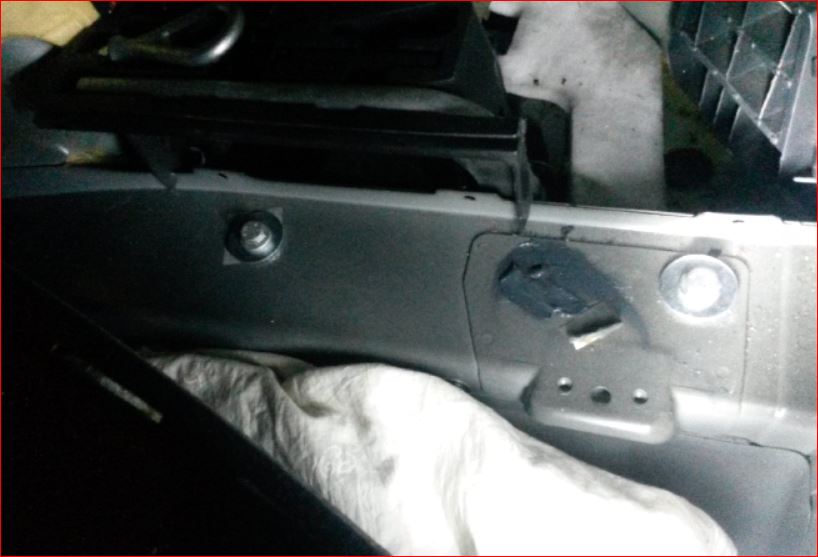

enlevez l'adhésif qui bouche le trou ou sera pris la fixation de l'attelage
(repère jaune ,voir cotes perçage attelage,ça vous indiquera ou se trouve l'adhésif a supprimer)

on en vient a la dépose du bouclier , il y'a 3 écrous de chaque coté , 2 sous les feux et un autre caché dans le nervurage de la carrosserie
mais avant,regardez ou ils se trouvent , voici l'endroit

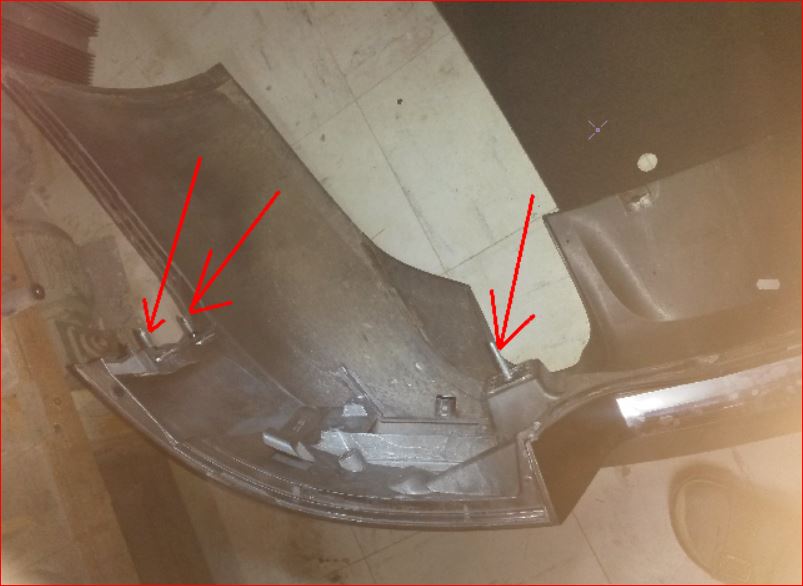

bouclier déposé.

a l'intérieur les deux écrous de 10 sous les feux.

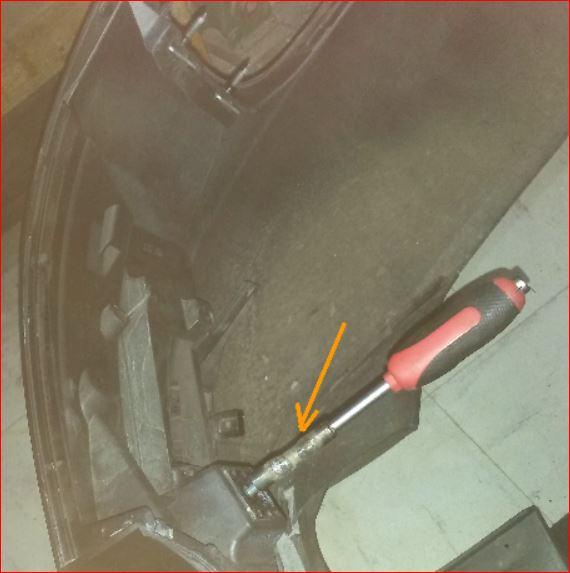

l'autre ,il vous faut une clé de 10 "creuse" ,car le boulon est long ,une clé classique viendra buter sur le boulon et n'arrivera pas a l'écrou.
ou alors si vous soudé...moi,j'ai soudé des douilles de récup. ..pour me dépanner...c'est aussi bien.

déposez le bouclier , dé clipsez sur le coté ,puis l'autre coté ,ensuite tirez a l'arrière ,ça vient bien.
attention au connecteurs des capteurs soniques ,reculez le bouclier et déconnectez les connecteurs avant dépose complète

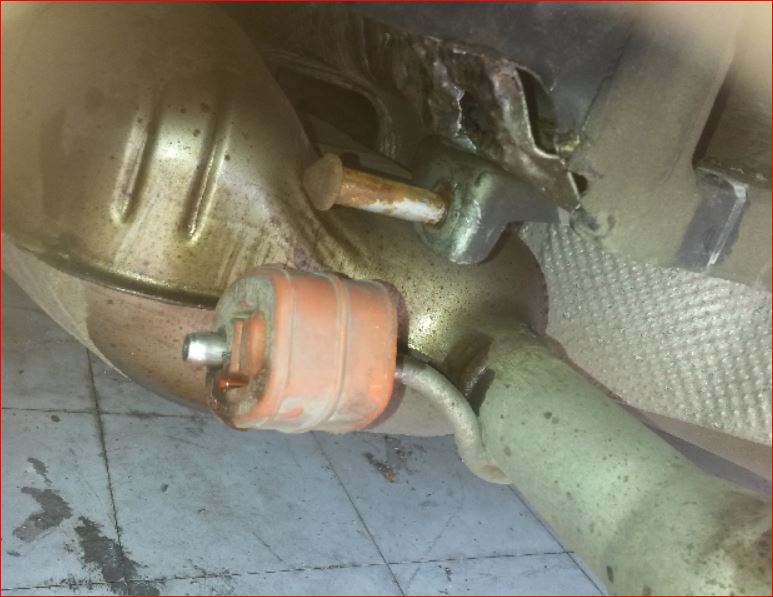

chassez les silenbloc des silencieux arrière ,un peux de dégrippant ça aide.

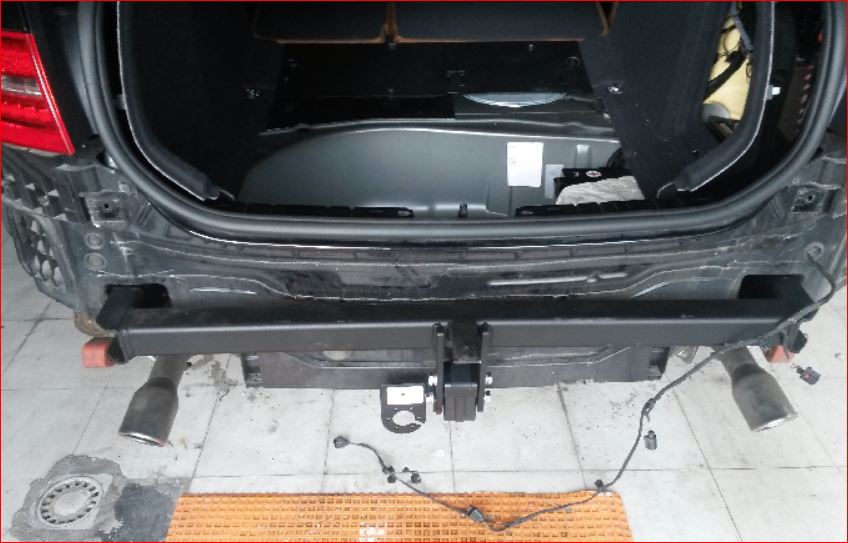

positionnez l'attelage

remettez les boulons de fixations d'origine (10 x100) qui fixaient la traverse a l'arrière les écrous sont pris d'origine dans la caisse
mais a l'avant ,la ou vous avez enlevé l'adhésif, le boulon aura besoin de son écrou.

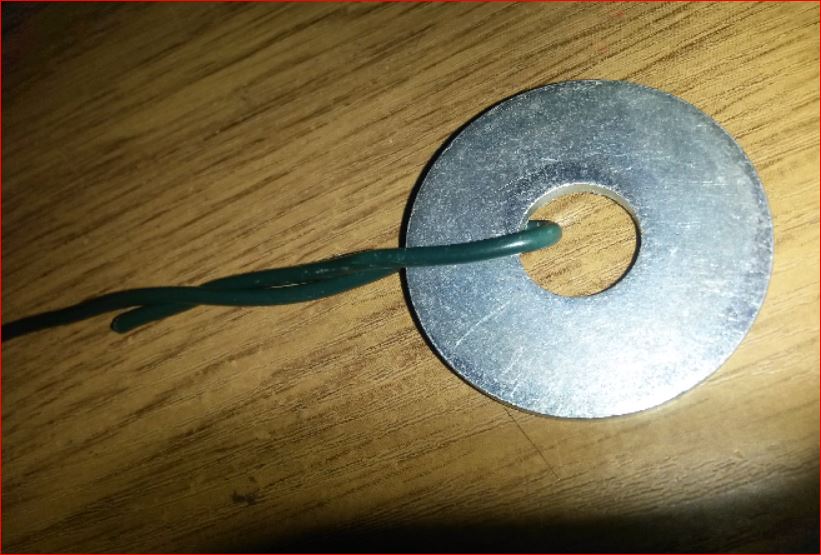

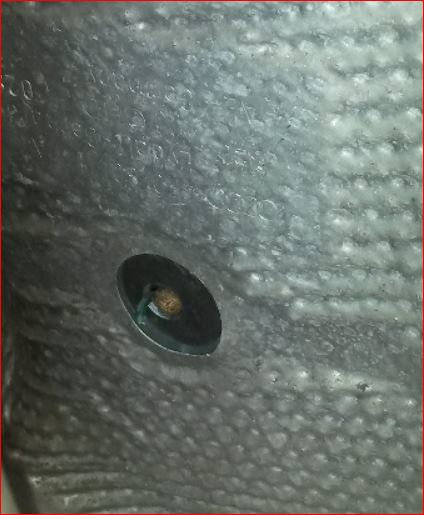

moi j'avais des rondelles "tres larges" impossible de les passer dans le trous du par chaleur des silencieux , donc voila l'astuce...
un fil de fer dans la rondelle large,a guider entre le par chaleur et le châssis ,des que vous y êtes ,quelqu'un vous maintient
la rondelle centrée avec le boulon en appuie dessus et vous, vous coupez les fils.
y'a plus qu'a mettre l’écrou (c'est bien plus rapide que de se payer le démontage des par chaleur !

frein filet sur les écrous et bloquez le tout (moi j'y est mis 55Nm ,avec du frein filet.) pas besoin d'en faire autant ...
le couple vous est donné dans les instructions de montage de votre attelage. (suivant le fabricant)

les trous ne servant plus, moi je les est bouché au silicone.

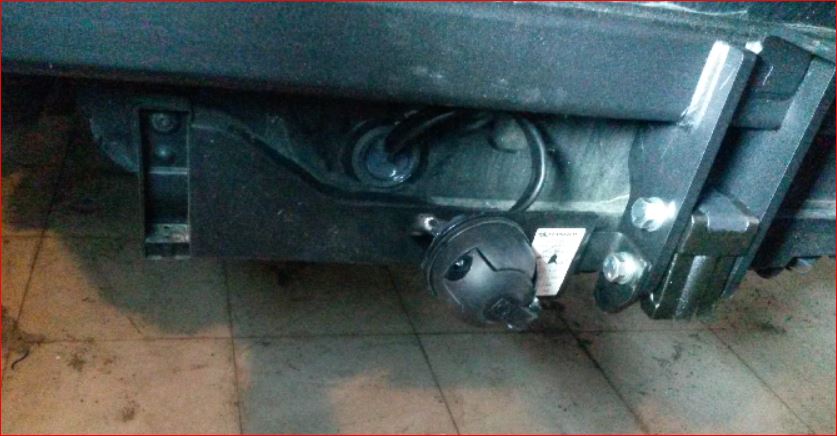

placez la prise

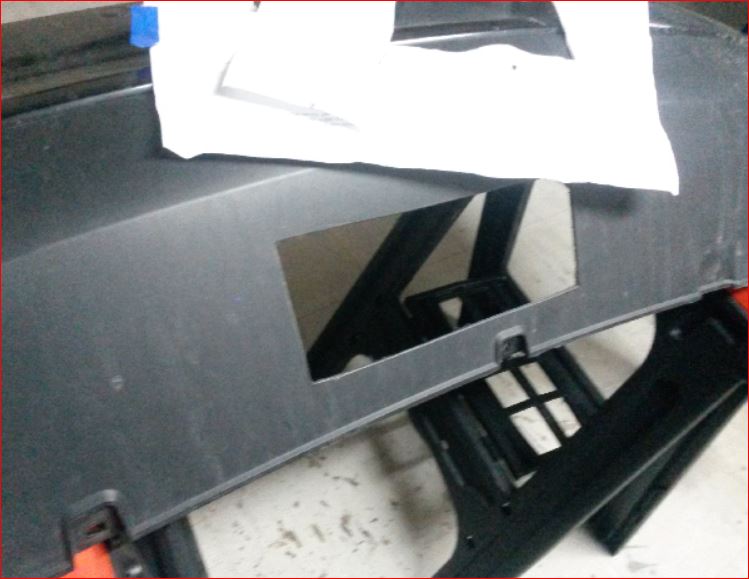

la découpe du bouclier,pendant qu'il est déposé (gabarit fourni par le fabricant)

remonter les silentblocs d'échappement et remontez le bouclier.sans oublier de reconnecter les sensors.

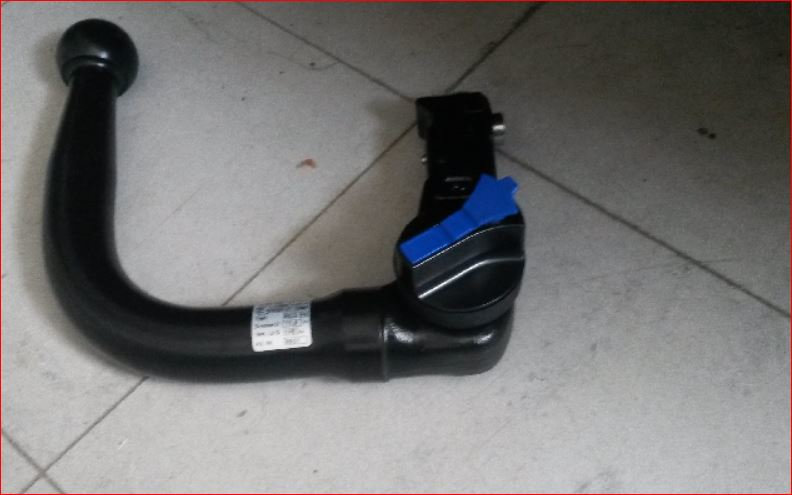

le support de la boule ne présente pas de difficultés ..

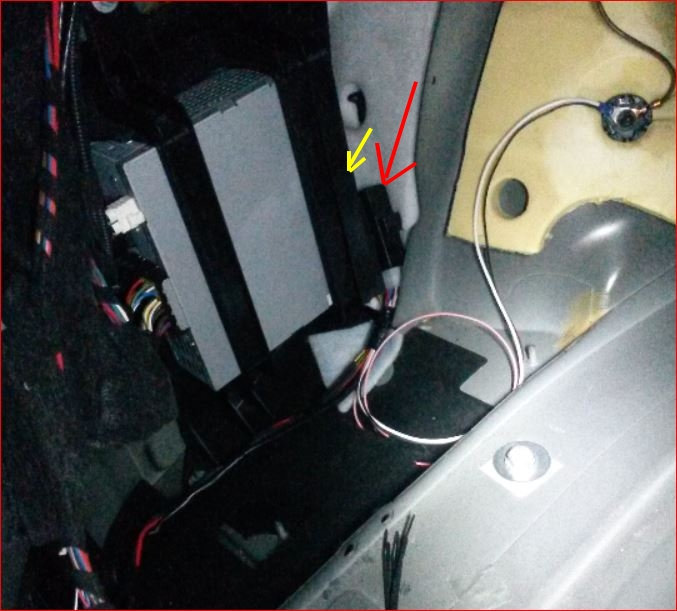

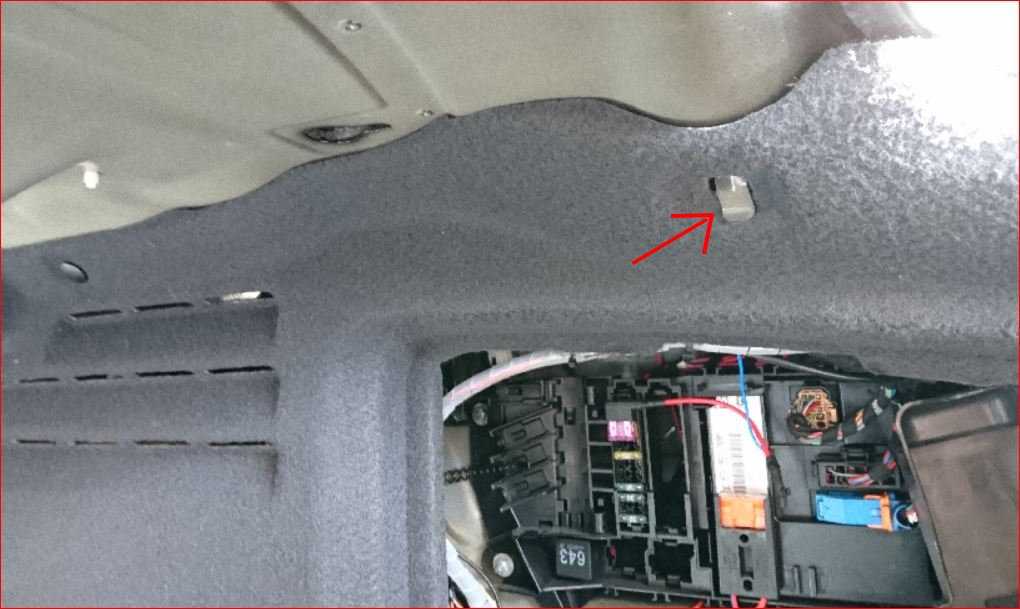

la partie électrique ,le boitier ,je l'ai fixé ici, coincé avec un bloc de mousse (jaune) ,il ne bougera pas ,les masses sont juste a coté.

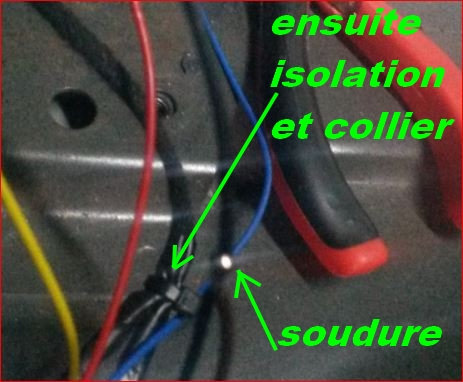

aux clips de connections,j'ai préféré les soudures ,moin de surprises de faux contacts et autres....on soude ,on isole et un collier
par dessus !

pour les branchements ,ramenez le fil vert vers le coté droit ,ce sera le clignotant droit.
tout les autres fils ce sera sur le coté gauche

clignotant gauche , fil jaune du boitier sur le fil gris/blanc du feu
feux de position ,fil noir et le fil marron du boitier ensemble et branché sur le fil gris/noir
stop , fil rouge du boitier sur le fil bleu/rouge
clignotant droit :
Prolonger le fil vert du boitier vers le feu droit et le brancher sur le fil gris.
Les fils rose et bleu du boitier ne servent pas.
Relier le fil blanc du boitier à la masse figure plus haut. (ils sont muni d'une cosse le noir et le blanc)

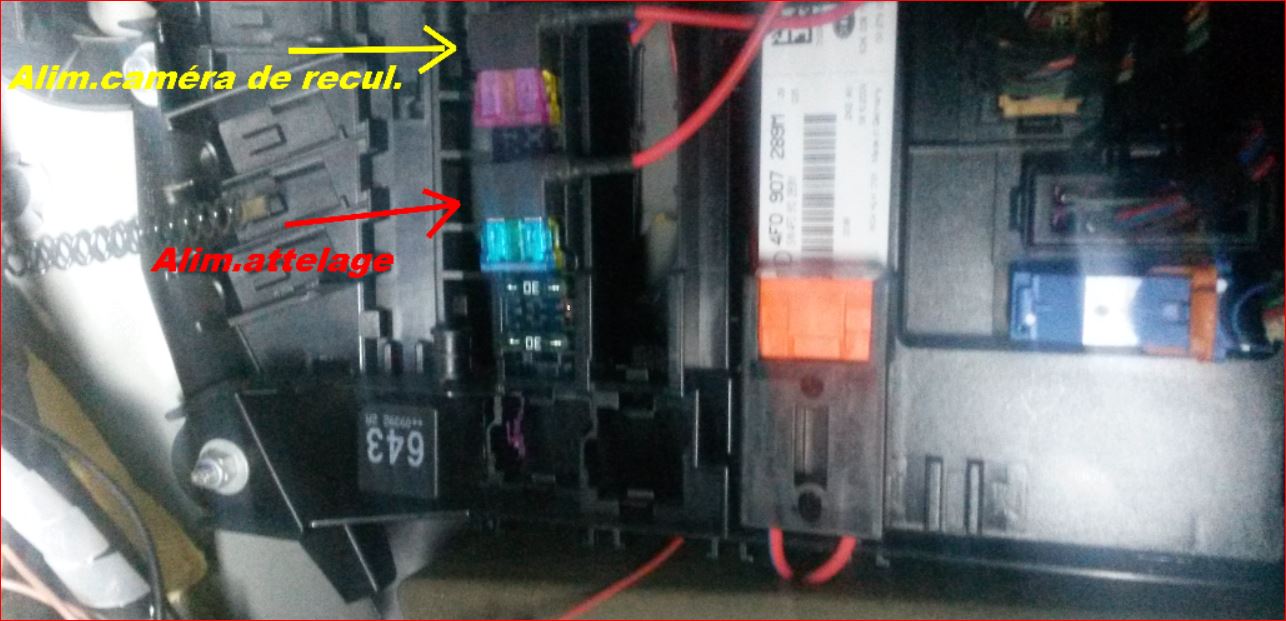

pour le "+12v" il est a prendre sur la boite a fusible avec des adaptateurs "ATO...ATC...."

https://www.amazon.fr/Adaptateur-Porte-Standard-Fusible-Voiture/dp/B00TJRSJ3K



le terme prise femelle mâle n'a pas de sens sur les connecteurs d'attelage ,puisqu'il y'a des "PINS" mâle et femelle dans chacun des deux.

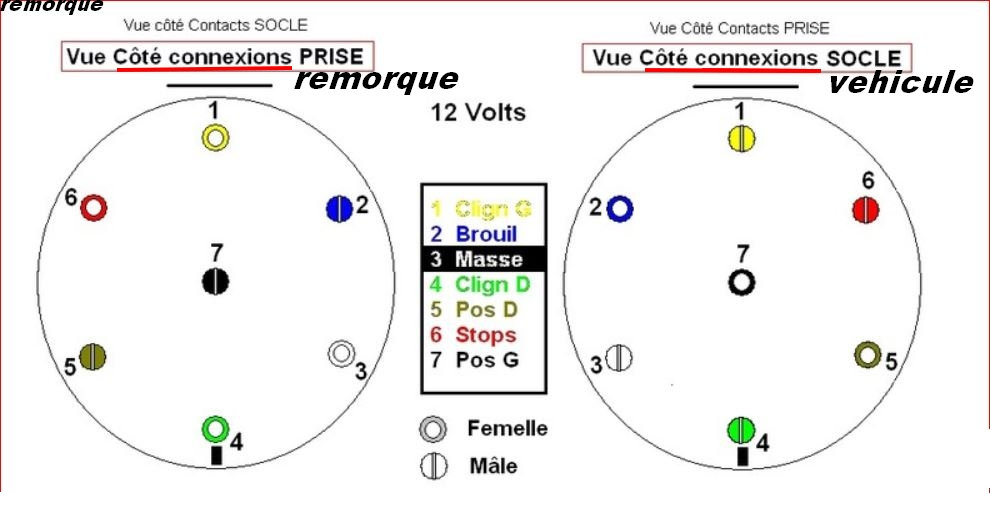

schéma coté voiture (socle) , coté remorque (prise)





[AL49]

Beau tuto bien documenté.

[laplonge]

merci AL49

[SamZ-69]

+1, beau boulot...😉

[La Menace]

Supers explications!! bon boulot Maintenant, " YAPUKA"

[chopmeca]

superbe boulot. tu la pris ou ton attache remorque ?

[laplonge]

merci a tous.

l'attelage pris içi

http://www.ebay.fr/itm/Attelage-démontable-vert-Audi-A6-4F-Berline-2004-2011-7-pin-faisceau/172513743088?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649

[remi_rco]

Beau tuto, très détaillé, comme d'habitude !

Très bien la "quille" démontable sans outils !

[heredis]

Très bien illustré 😊😊

Merci beaucoup d'avoir partagé

[staphidoo56]

Merci à toi!



Et que se passe-t-il quand tu as la remorque et que tu passe la marche AR ?

[laplonge]

bein...ça bip normal, au moin t'est sur de ne pas oublié que t'as une remorque derrière ,tu recule ....ça dure...4 a 5...secondes ..et en plus....quand tu fait ça...

tu as les yeux derrière non ? ,perso aucun inconvénient pour moi .

[couettecouette]

Le 02/03/2018 à 10:45, staphidoo56 a dit :

Merci à toi!



Et que se passe-t-il quand tu as la remorque et que tu passe la marche AR ?

Pour éviter le bip continu il y a une manip à faire via vcds. Du coup quand l'attelage est branché ça désactive les bips arrière et évite de se saigner les oreilles.

[laplonge]

je sais,j'ai le vagcom, mais je ne l'ai pas fait ,pas utile a mon sens...la remorque je m'en sert vraiment rarement

et quand je m'en sert....un bip de quelques secondes lors de la marche arrière , dérange en quoi ?...

non, c'est bien comme ça.

[staphidoo56]

Selon ton usage tu as raison, après, le codage influe sur le freinage donc si c'est un porte vélo on s'en fiche, si c'est une remorque, à voir, mais chacun est grand et raisonnable 😉

[jacquouR]

Pour ma part, équipée comme d'origine avec du Westfalia rétractable... par ma concession.



Les liens pour la documentation Westfalia.

http://neodiv.free.fr/audi/a305283691111-305270ab150408war101.pdf

http://neodiv.free.fr/audi/e305267391104-02.pdf

http://neodiv.free.fr//audi/atelage/audi A6 rajout fusible pour porte fusible ST2 reduit.pdf



Je m'en sers un peu plus souvent aux beaux jours.

Certainement, ce n'est pas donné pour le coût... Mais, c'est un choix par rapport à l'usage que j'en fais.

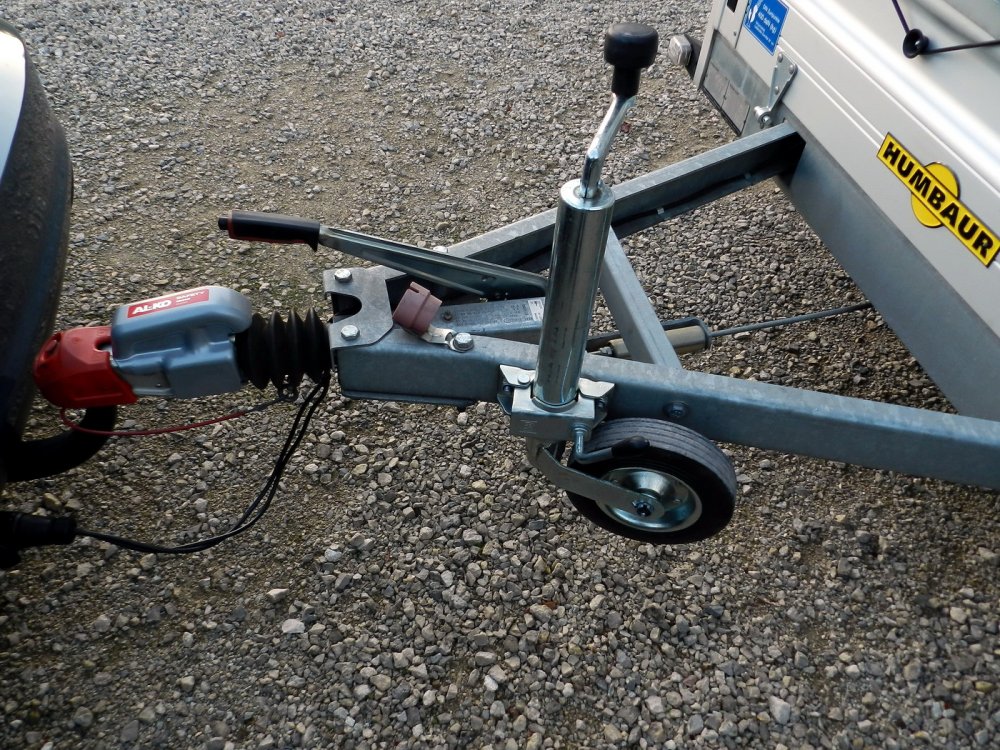

Je tracte une remorque de 1000 Kg PTAC.
