Retrofit High Beam Assist

[Julienm02]

bonjour a tous petit déterrage de post

je recherche de l'aide pour la programmation de mon véhicule audi Q5 8r de 2012

j'ai fait le retrofit en installant un rétro avec camera pour activer le HIGH BEAM ASSIST assistant feu de route

j'ai tout fait ainsi que le câblage acheté sur KUFATEC il ne me reste que la programmation

mais je me retrouve devant un souci

voici les infos dans la notice kufatec identique a ce post



-1 ajoutez l'adresse 20 dans la liste d'installation du véhicule de l'adresse 19

-2 adresse 20 adaptez vous au véhicule par texte brut

-3 adresse 09 : octet 5 réglez le bit 6 sur 1



quand j'essaie de faire la programmation du numéro 1

je vais donc sur le calculateur 19 gateway can

je vais sur liste installation

je coche la ligne 20 (assister feux route)

je clic sur sauver codage

et la je reçois un message       VCD : Recoding invalide

             ce calculateur semble vierge : des numéros d'atelier/importeur/materiel

             valides sont sans doute nécessaire

           cliquez oui pour que VCD utilise les valeurs par défaut 12345/123/12345

           cliquez non pour que VCDS essaie les valeurs actuellement présent dans le calculateur

            cliquez annuler pour revenir et éditer manuellement les valeurs



si je clic et que cela fonctionne pas est ce que j'ai une solution pour revenir en arrière

pareil que veux dire la ligne 2 adresse 20 adaptez vous au véhicule par texte brut

merci a vous d'avance

[titou43]

Il y a 11 heures, Julienm02 a dit :

bonjour a tous petit déterrage de post

je recherche de l'aide pour la programmation de mon véhicule audi Q5 8r de 2012

j'ai fait le retrofit en installant un rétro avec camera pour activer le HIGH BEAM ASSIST assistant feu de route

j'ai tout fait ainsi que le câblage acheté sur KUFATEC il ne me reste que la programmation

mais je me retrouve devant un souci

voici les infos dans la notice kufatec identique a ce post



-1 ajoutez l'adresse 20 dans la liste d'installation du véhicule de l'adresse 19

-2 adresse 20 adaptez vous au véhicule par texte brut

-3 adresse 09 : octet 5 réglez le bit 6 sur 1



quand j'essaie de faire la programmation du numéro 1

je vais donc sur le calculateur 19 gateway can

je vais sur liste installation

je coche la ligne 20 (assister feux route)

je clic sur sauver codage

et la je reçois un message       VCD : Recoding invalide

             ce calculateur semble vierge : des numéros d'atelier/importeur/materiel

             valides sont sans doute nécessaire

           cliquez oui pour que VCD utilise les valeurs par défaut 12345/123/12345

           cliquez non pour que VCDS essaie les valeurs actuellement présent dans le calculateur

            cliquez annuler pour revenir et éditer manuellement les valeurs



si je clic et que cela fonctionne pas est ce que j'ai une solution pour revenir en arrière

pareil que veux dire la ligne 2 adresse 20 adaptez vous au véhicule par texte brut

merci a vous d'avance

Ta fateway est neuve  ??

[titou43]

Pas de réponse ????

J'essaie à nouveau :



Tu as bien un codage dans ta gateway, le WSC (work shop code qui est entré est 06335)



Par contre je pense que le problème est ailleurs voire matériel....

Peux tu faire un scan complet avec VCDS de ta voiture et copier coller ici la partie 19 gateway ?



Merci

[Julienm02]

Le 07/07/2021 à 16:49, titou43 a dit :

Pas de réponse ????

J'essaie à nouveau :



Tu as bien un codage dans ta gateway, le WSC (work shop code qui est entré est 06335)



Par contre je pense que le problème est ailleurs voire matériel....

Peux tu faire un scan complet avec VCDS de ta voiture et copier coller ici la partie 19 gateway ?



Merci

Désolé avec le travail

 un peu compliqué de répondre

donc non le gateway est d’origine

j avais peur de faire une bêtise en cliquant n’importe où et c était la première fois pour moi sur vcds suite à un conseil d’un autre propriétaire de Q5 j ai donc clic sur Oui et le codage a était valide , j ai donc fini le codage et je vient juste de faire le test tout fonctionne à merveille , merci à ce post pour la modification !!!
et merci à toi d’avoir pris le temps de me répondre et d’essayer de trouver une solution à mon problème

Modifié 10 juillet 2021 par Julienm02

[Samu]

bonjour petit déterrage je pense faire le rétrofit hba sur mon a4b8,5  facelift 2015, j ai le capteur de pluie, phare auto,rétroviseur auto  ,le lane assist et régulateur adaptatatif ,ma question es que je dois changé le cablage ou juste acheté le retro  plug and play et activation au vcds merci

[Odeon1384]

Bonjour a tous,



Je viens de ressortir le rétro du carton, le manque de temps,



Je suis a la recherche des ref des PIN coté rétroviseur et coté Gateway, les avez vous?

J'ai peut être trouvé le petit cordon mais je n'en suis pas bien sur c'est la ref 40214 de chez KU**



[titou43]

Il y a 2 heures, Odeon1384 a dit :

Bonjour a tous,



Je viens de ressortir le rétro du carton, le manque de temps,



Je suis a la recherche des ref des PIN coté rétroviseur et coté Gateway, les avez vous?

J'ai peut être trouvé le petit cordon mais je n'en suis pas bien sur c'est la ref 40214 de chez KU**



Si tu me fais une photo de tes connecteurs je pense que je peux te dépanner....



[Odeon1384]

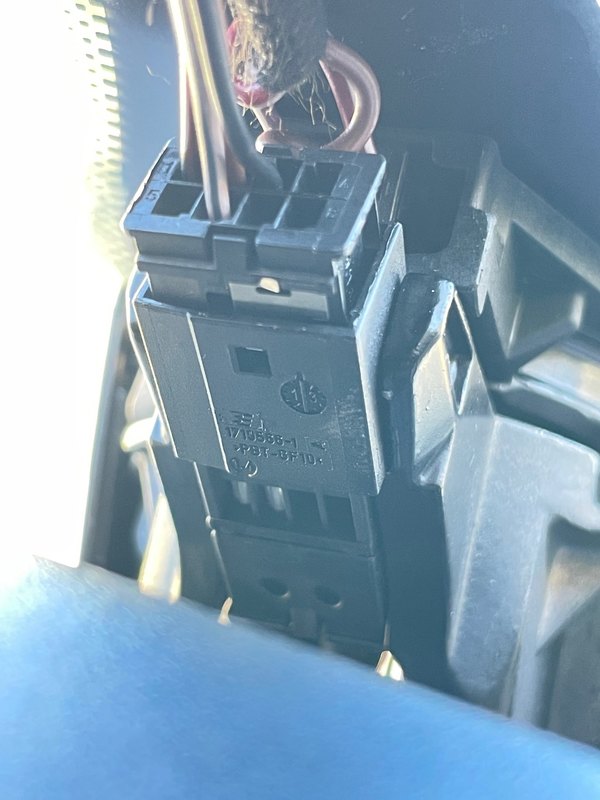

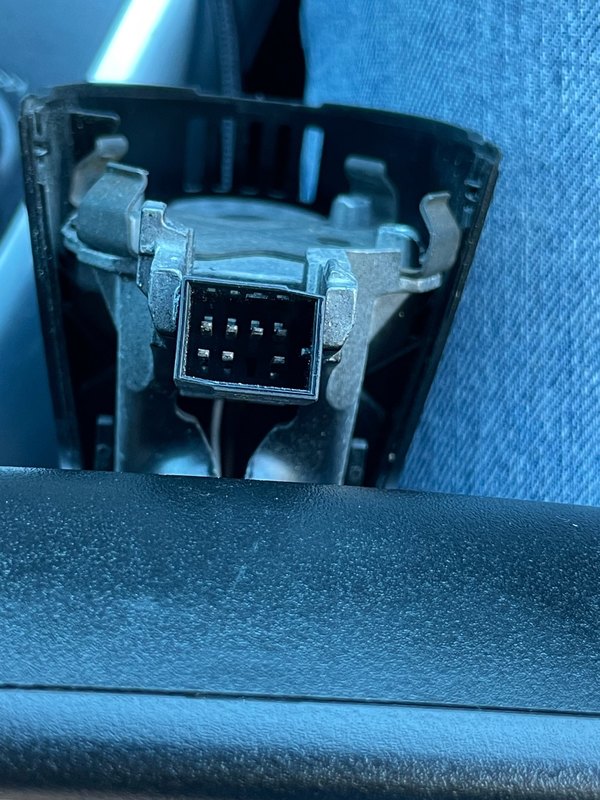

Les voici côté rétro, je n’ai pas démonté le côté gateway encore.

il y a tellement de modèle de pin c’est hallucinant , j’en ai plein mais pas les bonnes 😅

[titou43]

Il y a 7 heures, Odeon1384 a dit :

Les voici côté rétro, je n’ai pas démonté le côté gateway encore.

il y a tellement de modèle de pin c’est hallucinant , j’en ai plein mais pas les bonnes 😅



Tu arrives à lire la référence sur ce connecteur ?

Avec ETKA et la référence du connecteur, j'arriverais a te trouver les ref....

Et peut être même les avoir...





[Odeon1384]

Je peux garder le connecteur , j’ai juste besoin de 2pins à mettre dedans

[titou43]

il y a 16 minutes, Odeon1384 a dit :

Je peux garder le connecteur , j’ai juste besoin de 2pins à mettre dedans

J'ai bien compris mais il me faut la référence du connecteur pour identifier la PIN





[titou43]

Ta fiche doit avoir je penses selon ETKA la référence 8E0 971 834

Les pin doivent normalement etre soit des

000 979 012 E (fil de 0.5mm2)

000 979 012 EA (fil de 0.5mm2 et contact doré)

000 979 165 E (fil de 0.75mm2)



Confirmes moi la ref de ton connecteur noir (cela s'appelle un boitier....) et si tu veux je te regardes si j'ai cela en stock (ce sera le prix du timbre.... pour le timbre !! lol)



[Odeon1384]

Salut,



la fiche coté retro a la ref 1719564-1

c'est écrit en minuscule hihi



[titou43]

Boitier à fiches plates (coté rétro) = 8K0 971 834

Pins : 000 979 035E (ou 000 979 035 EA ou 000 979 035 EC ou 000 979 160 E ou 000 979 160 EA ou 000 979 160 EC)



Contre fiche (coté rétro) = 8K0 971 833

Pins 000 979 034E (ou 000 979 034 E ou 000 979 034 EA ou 000 979 034 EC ou 000 979 159 E ou 000 979 159 EA ou 000 979 159 EC)



Boitier contact plat sur gateway (20 pôles rouges)

Pins 000 979 009 E (ou 000 979 009 EA ou 000 979 164 E)



Je dois avoir des choses en stock si tu trouves pas



A+



[Odeon1384]

Il y a 2 heures, titou43 a dit :

Boitier à fiches plates (coté rétro) = 8K0 971 834

Pins : 000 979 035E (ou 000 979 035 EA ou 000 979 035 EC ou 000 979 160 E ou 000 979 160 EA ou 000 979 160 EC)



Contre fiche (coté rétro) = 8K0 971 833

Pins 000 979 034E (ou 000 979 034 E ou 000 979 034 EA ou 000 979 034 EC ou 000 979 159 E ou 000 979 159 EA ou 000 979 159 EC)



Boitier contact plat sur gateway (20 pôles rouges)

Pins 000 979 009 E (ou 000 979 009 EA ou 000 979 164 E)



Je dois avoir des choses en stock si tu trouves pas



A+





Super merci beaucoup, j'ai les pins pour le gateway c'est parfait et j'ai trouvé celles de la fiche sur amazon.



Y'a plus qu'a commander



Je te tiens au courant de l'avancement

[Odeon1384]

Aujourd'hui c'était jour de montage du retro,



Démontage de la boite a gant passage du fil , 1 seul pour la borne 8, la 3 étant déjà câblée.

Je serti la Pin coté Gateway , c'est bon je remonte la boite a gant

je démonte la console d'éclairage , termine le passage di fil jusqu'au retro

et la j'ai pas reçu la bonne Pin, c'est affreux!!!



Rien de grave mais j'étais chaud, j'aurais au moins tiré le câble et dès que je reçois la Pin je serti je code et ca va rouler.



A suivre

[Odeon1384]

Hello,



Voila avec un peu de retard l'avancement de la chose, j'ai reçu les pins et le montage est donc terminé, j'avais une petite appréhension quand j'ai lu la ref du gateway qui n'est a priori pas compatible, et après la prog , ca ne marche pas j'ai un message d'erreur ... Gateway a remplacer.



Y a plus qu'a fouiner sur Ebay et en trouver un qui va biens, après viendra l'étape de la protection composant à faire sauter.



Edit: trouvé et commandé sur Ebay a l'instant



A suivre

Modifié 28 novembre 2022 par Odeon1384

[titou43]

C'est quoi la référence de ta gateway actuelle ?

[Odeon1384]

C'est le 8R0 907 468 N , elle n'est pas Extended CAN

[jenesaispas]

@Odeon1384: bonjour, tu saurais me dire si le mien est Extended CAN ou pas ? J'ai un Q3 avec le numéro 8U0907468G.

Merci d'avance, j'ai envie de me lancer mais je voudrais être sur avant.

Modifié 26 avril 2023 par jenesaispas

[Odeon1384]

Le 26/04/2023 à 22:33, jenesaispas a dit :

@Odeon1384: bonjour, tu saurais me dire si le mien est Extended CAN ou pas ? J'ai un Q3 avec le numéro 8U0907468G.

Merci d'avance, j'ai envie de me lancer mais je voudrais être sur avant.

Salut,



je ne sais pas , la liste que j'ai trouvé ne concerne que des ref commençant par 8T et 8R

Modifié 29 avril 2023 par Odeon1384

[titou43]

Bonjour

Les 3 premiers caractères sur les références VAG correspondent au type de véhicule....

8T : Audi A4 A5 jusqu'à 2012 non facelift

8R : Audi A4 A5 Facelift

8U : Il me semble que cela doit être les Q3 ....

[jenesaispas]

@titou43: c'est ce que j'avais cru comprendre, ça semble logique.
Faut-il en déduire que c'est le même calculateur et qu'il est donc extended ? 🤔
