Rajout boîtier Dension Getaway 500S BT


chelmi

Messages recommandés

Salut je lance mon 1er topic pour l'installation d'un boîtier USB et Bluetooth dans mon Audi A5.

En effet graver des CD Mp3 n'est pas très pratique alors je me suis lancer dans cette intallation si sa peut aider certain.

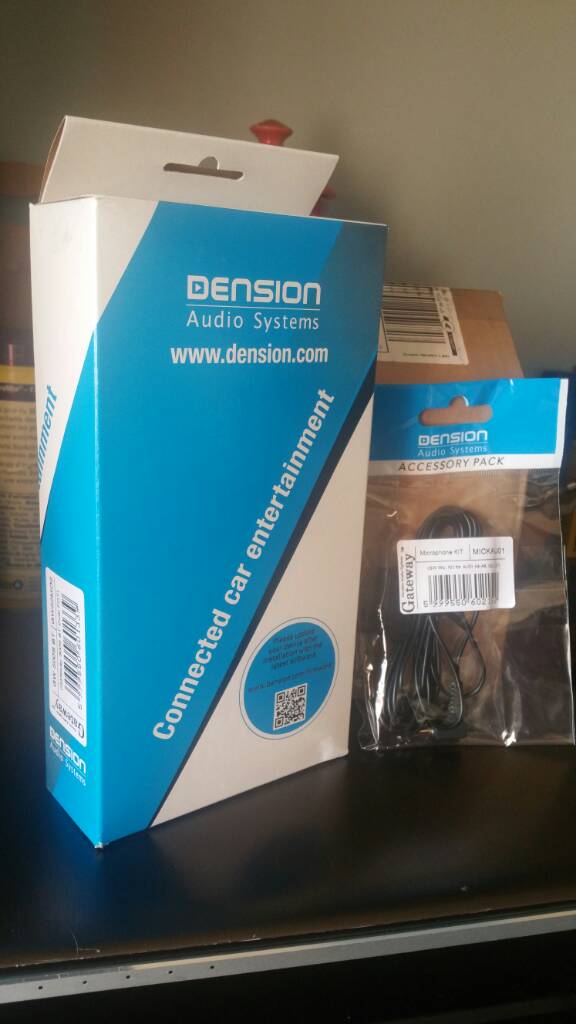

- Commande du boîtier sur XCARLINK.COM avec micro OEM audi.
Commander dimanche et reçu mercredi Matin.



Manuel en Anglais mais bon.
Google trouve toute les solutions lol.

Bon, j'ai pris une journée le jeudi pour le montage.
J'ai commencer à 13h et finie à 18h.
Rien de bien compliquer et pas besoin d'être un fin bricoleur.

Pour ma part, j'ai décidé de cacher le boîtier dension au dessus de la boîte à gant et de laisser apparaître le support USB et auxiliaire dans la boîte à gant.

- Alors démontage de la boîte à gant.

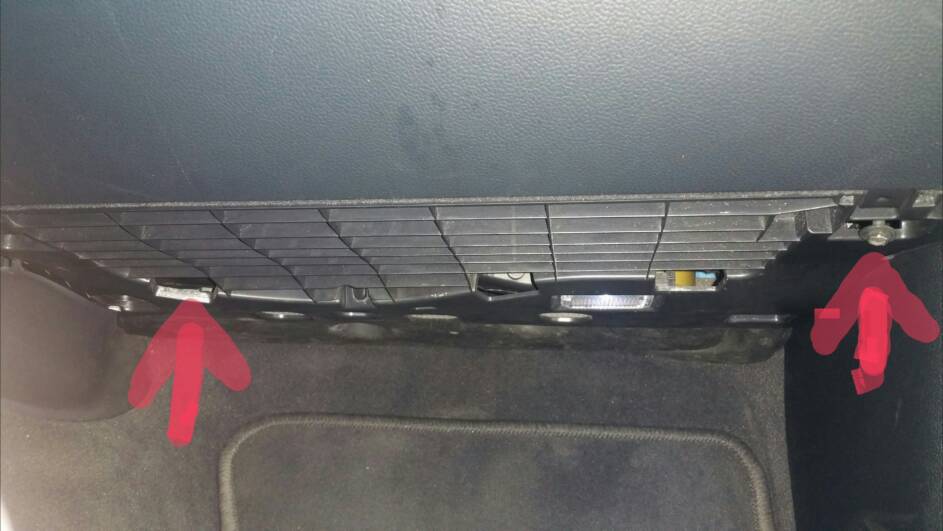

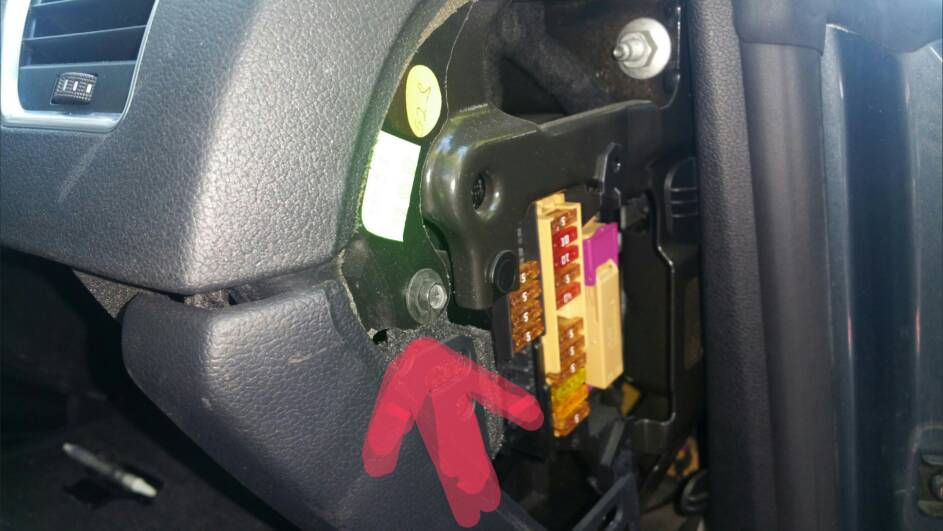

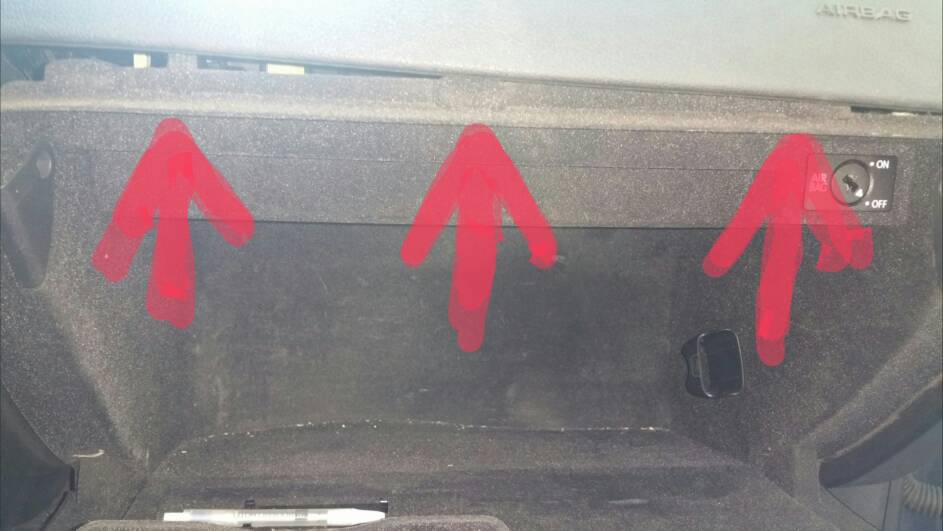

3 vis à l'intérieur, 2 en dessous et 1 vis dans la boîte à fusible :

d8b2a248cb0329856b5679f3a7b9c093.jpg673e692e7e9837bde1705feeba2a1c40.jpg49ed7cd1597990497ca3b7376fa84a94.jpg

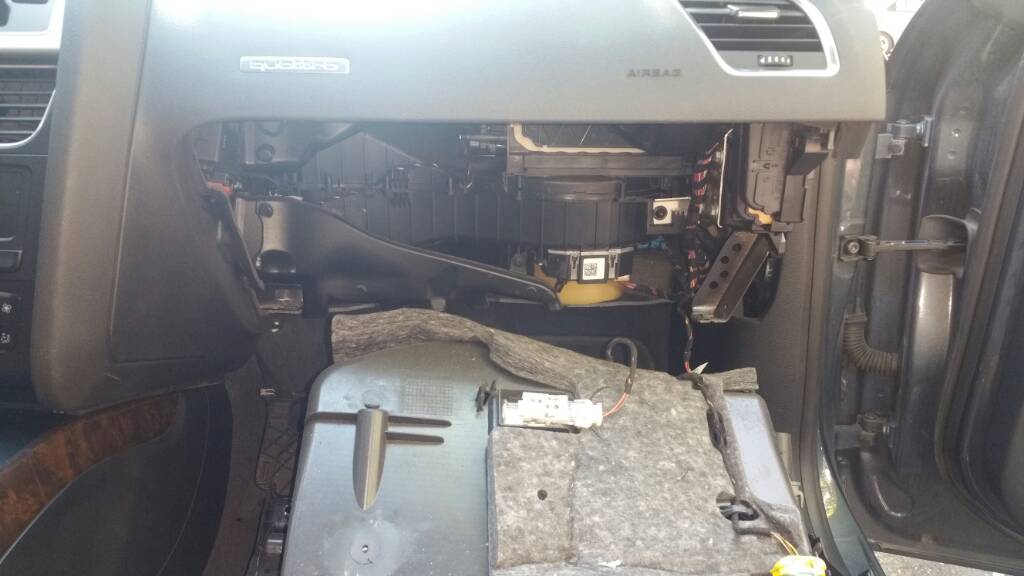

Boîte à gant déposer

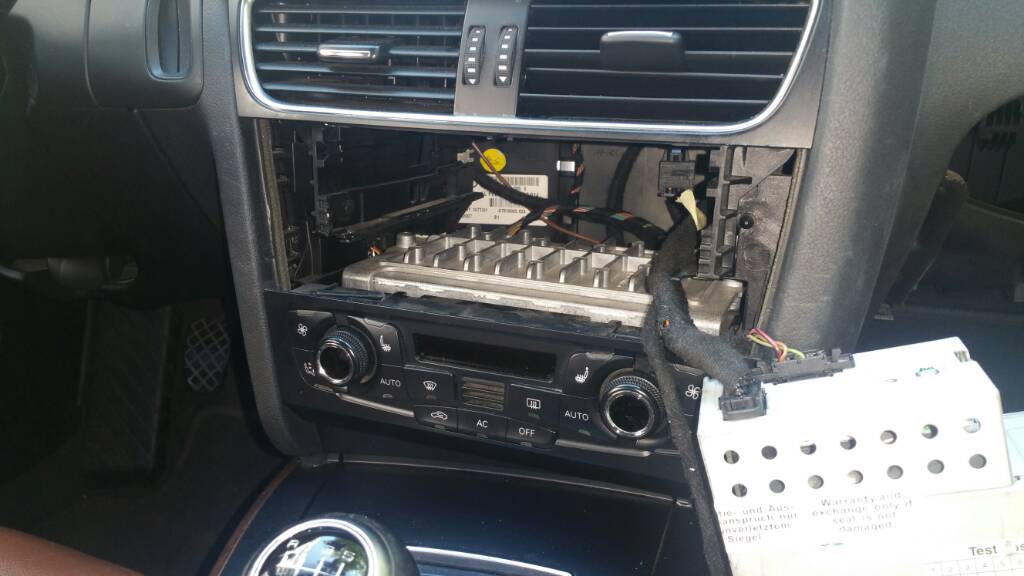

- Retirer l'autoradio et déconnecter tout les câblages :

- Alors il existe 4 types de montages (selon le modèle de l'autoradio et la position du chargeur CD).
Moi c'est un chargeur 6CD en façade.
Le dension est un plug and play, il va simuler un autre chargeur au MMI.
La, le plus compliquer est de trouver le branchement correct de la fibre optique.

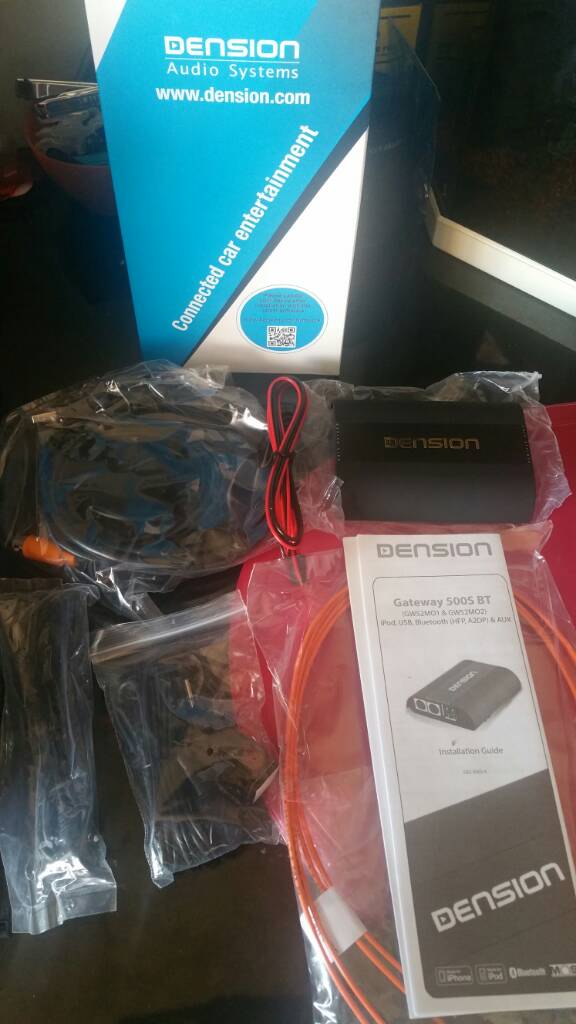

Tout est expliquer dans la notice (en ANGLAIS bien sur), avec un dessin pour chaque type de raccordement.

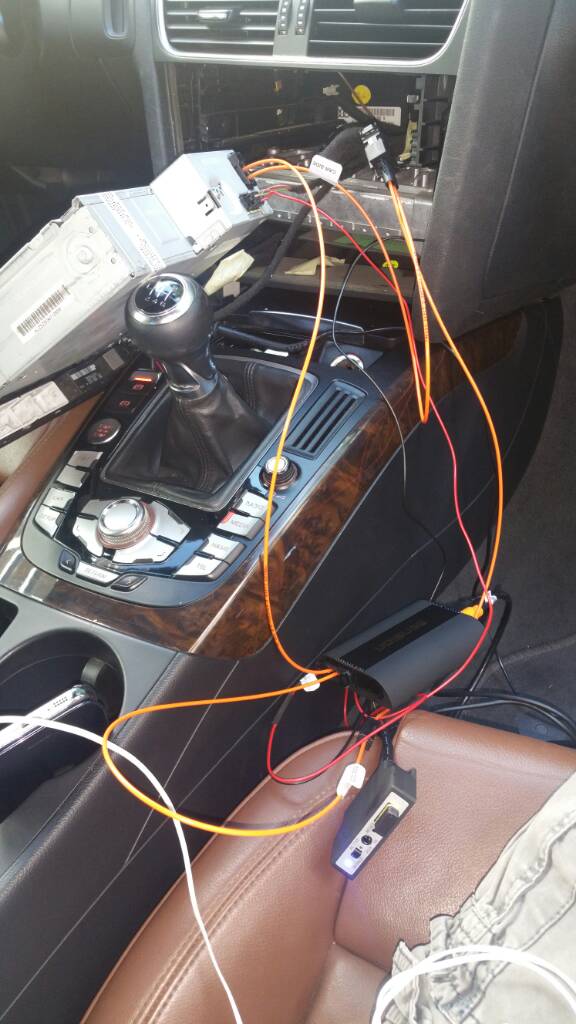

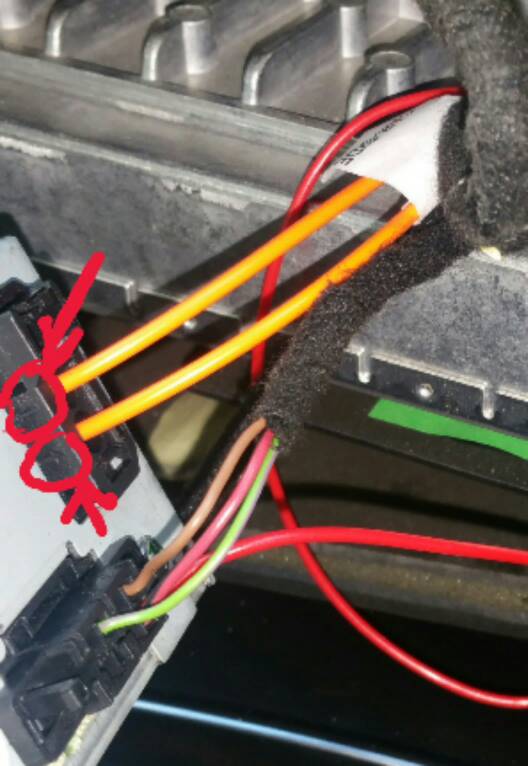

Chaque fibre optique à un sens de montage, désigner par une flèche sur la fiche de connection (entrée et sortie)b570d81607210a2ad98e8d47a13ed2b5.jpg

Mon raccordement fibre optique à moi c'était :
Sortie vehicule vers entrée dension
Sortie dension vers entrée autoradio

Sortie autoradio vers entrée véhicule
J'ai ensuite mis le câble d'alimentation.
La masse (fil noir) sur une plaque en métal sous l'emplacement de l'autoradio et le fil rouge, à l'allume cigare dans le coffre (j'ai tout cacher dans les plastique des portes jusqu'au coffre).

- Une fois les câbles bien brancher, vérifier que tout fonctionne avant le remontage.

- Pour moi tout est OK donc je remonte l'autoradio :

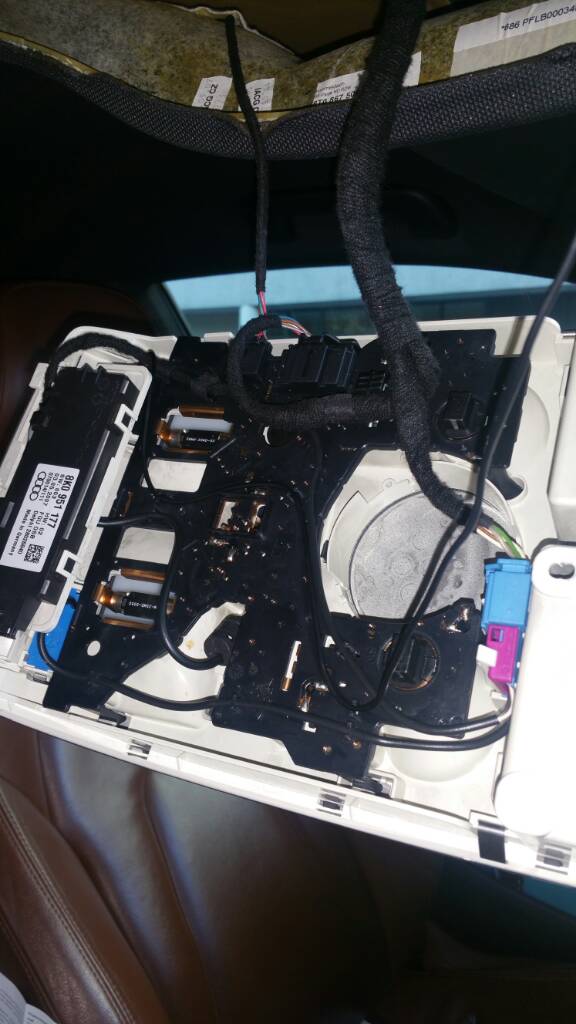

- J'ai ensuite déporter le micro OEM audi dans le plafonnier.

En effet il y a déjà un emplacement pour ce micro.

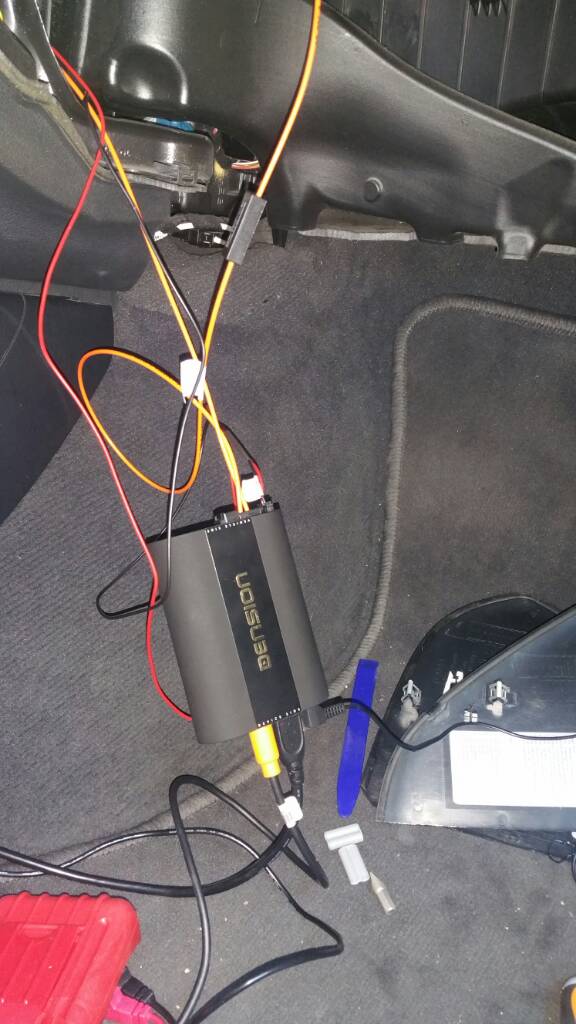

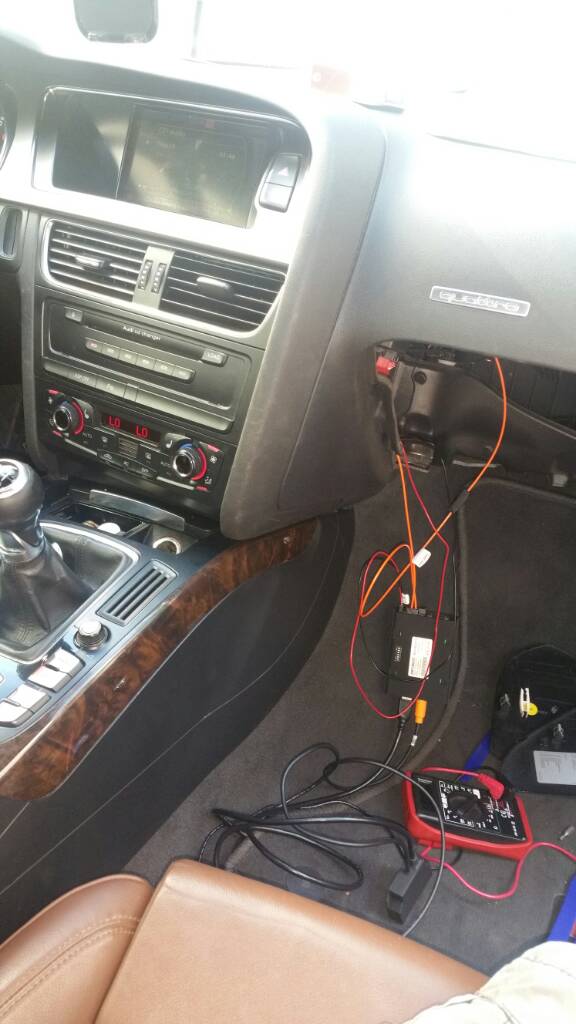

- Voilà tout est brancher (fibre, alimentation, micro, câble USB et auxiliaire)

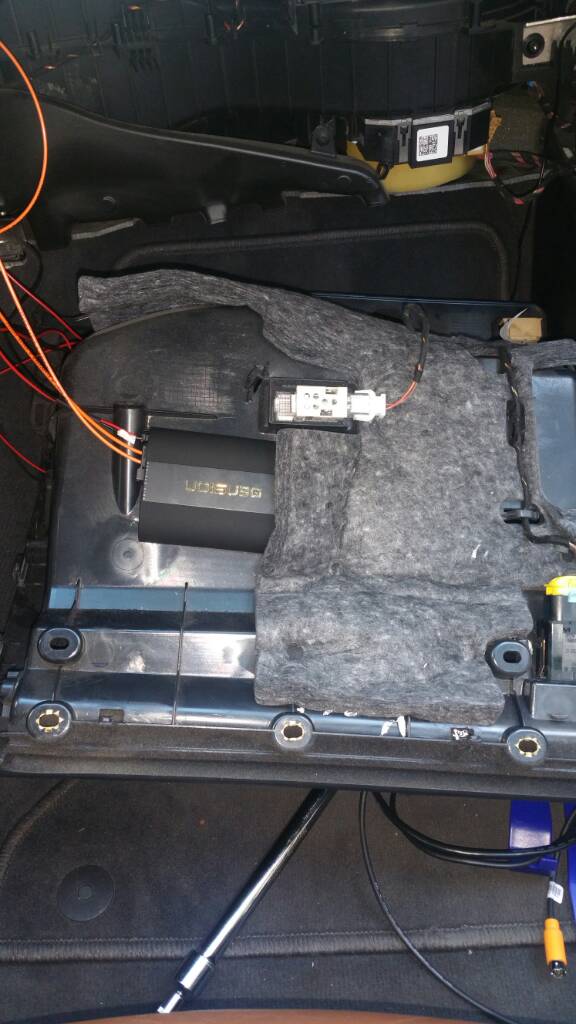

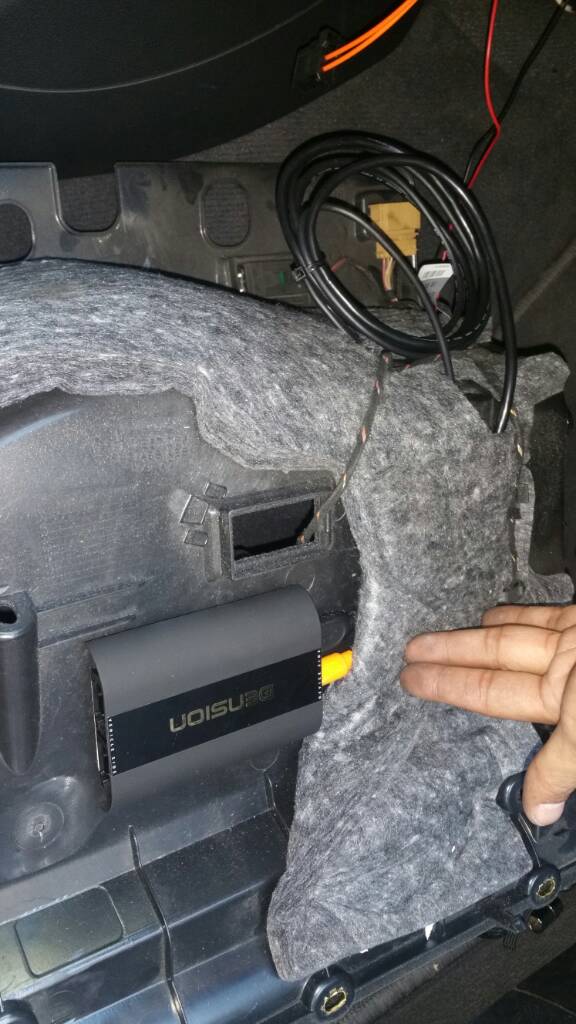

- Comme je l'ai dit au début, j'ai choisie de mettre le boîtier au dessus de la boîte à gant.
De plus pas trop le choix car peut de place.
Du scotch double face et hop c'est bon :

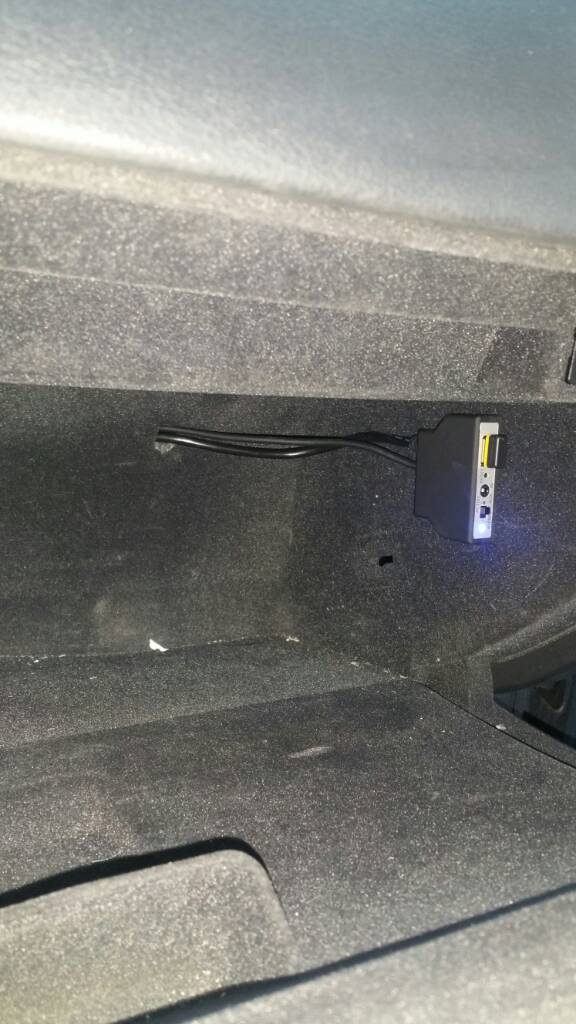

- J'ai percer la boîte à gant pour pour le passage du Support USB :

- Une fois que tout est bien placer,
Remontage de la boîte à gant :

Et voilà le montage est finie.

Le produit marche parfaitement bien.
Tout les commandes d'origine fonctionne.
Accès au menu téléphone à partir du MMI.
Le micro est correct, l'interlocuteur entend très bien.

En espérant que sa va aider.

Lien vers le commentaire
Partager sur d’autres sites

Merci pour le retour. j'ai 2 questions.

1 pourquoi ne pas avoir utiliser la masse qui est dispo a coté de la boite fusible?

2 pourquoi ne pas avoir recuperer un 12V contact directement dans la boite fusible? Sachant que tu aurais pu dedier un fusible directement au dension.



Je ne suis pas un expert je pose juste la question en fonction d'autres tutos qui indiquaient cette masse et cette solution pour le 12V.

Lien vers le commentaire
Partager sur d’autres sites

Alors oui pour la masse du coup je l'ai déplacer sur celle qui est à coter de la boîte à fusible passager.

Et pour le 12V, comme je ne suis pas très caler en électricité, j'ai chercher avec un voltmètre mais pas trouver de courant continue.

Du coup c'est vraie que j'ai pas voulut me prendre la tête à chercher, vu que je manquais de temps alors j'ai tirer le 12V du fusible l'allume cigare du coffre.



Envoyé de mon SM-N910F en utilisant Tapatalk

Lien vers le commentaire
Partager sur d’autres sites

Toujours utile un bon tutoriel en image en plus. Un modo sympa va très certainement pouvoir nous épingler ca dans la rubrique des tutos de la section A5 ;)

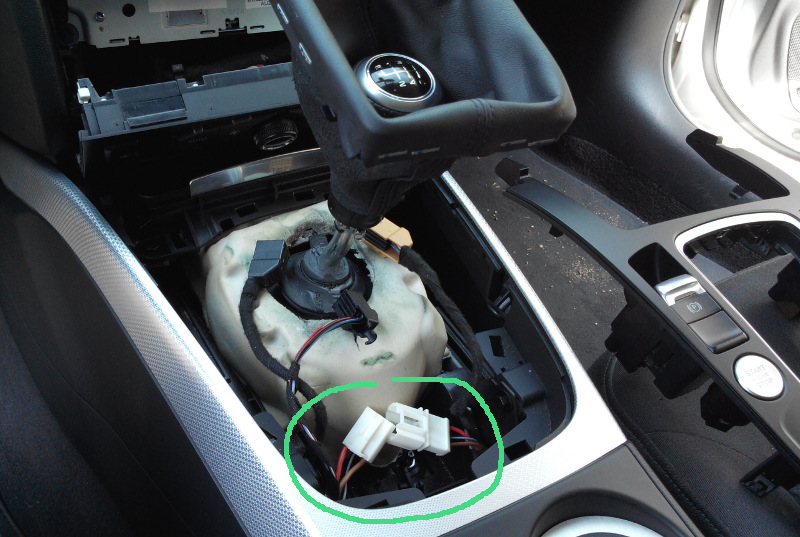

Pour le 12V sinon tu pouvais le chopper au niveau du connecteur de l'allume cigare sous l'accoudoir. Ce connecteur est situé sous le cache plastique du levier de vitesse.


Cf.ici pour plus d'info et photos :

http://forums.audipassion.com/topic/159697-tuto-montage-audi-engine-sound-system-sur-audi-a5-coupe/?p=3495146

Lien vers le commentaire
Partager sur d’autres sites

  • 3 mois plus tard...

Bonjour a tous je suis nouveau sur le forum je pocède une a5 blache de 2008 2.7l 190 cv reprog a 250cv jante noir de rs4 toute options sauf toit ouvrant voila pour la petite presentation de mon joujou. J'ai recement acheter le boitier dension gatewawy 500 mai voila je rencotre un problem avec le blootouth est ce que qu'elqu'un peut il m'aider. ? Je narrive pas a l'ecouter en streaming.



Envoyé de mon SM-G925F en utilisant Tapatalk

Lien vers le commentaire
Partager sur d’autres sites

  • 3 ans plus tard...

Bonjours les amis,



Voila ce petit message pour vous dire que je viens d'installer le Dension gateway 500S BT.

Très simple a installer et simple d'utilisation.

En ce moment Elec-auto fait une promo. 335€ au lieu de 420€.

Le single most suffit pour le MMI. On garde le chargeur d'origine car on branche le Dension dessus.

N'esitez pas a l'acheter cela vaut le coup.
