activation ODB ,besoin d'aide Ca ne marche pas

[Polat.sline]



[Polat.sline]

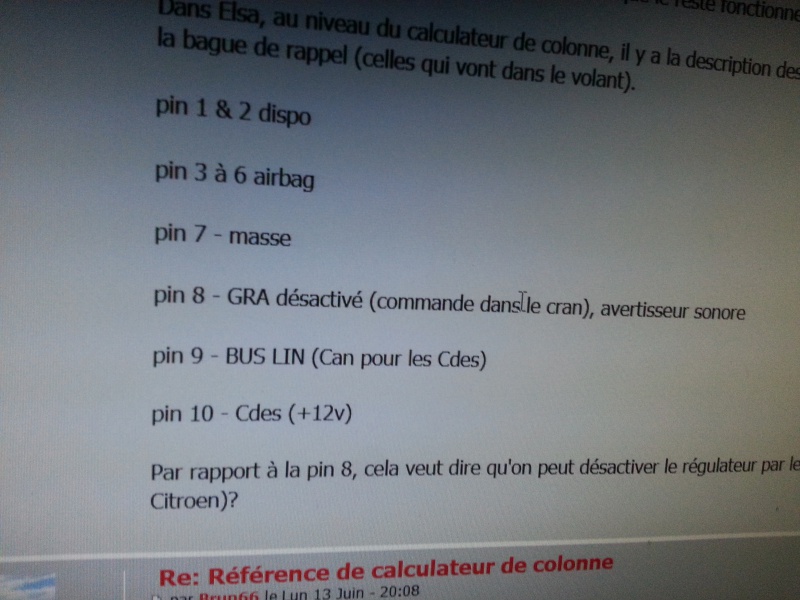

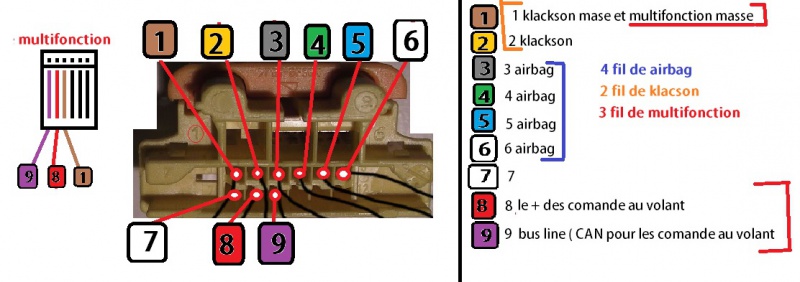

aiy aiy aiy le 2 eme photo sa viens d'une audi TT ,le 8 c'est le clackson ,et sur les b6 b7 c'est le 2pour clackson



je vais vous faire des photo , sa sera plu claire



:mur:



:malelovies:

[ricotomcat73]

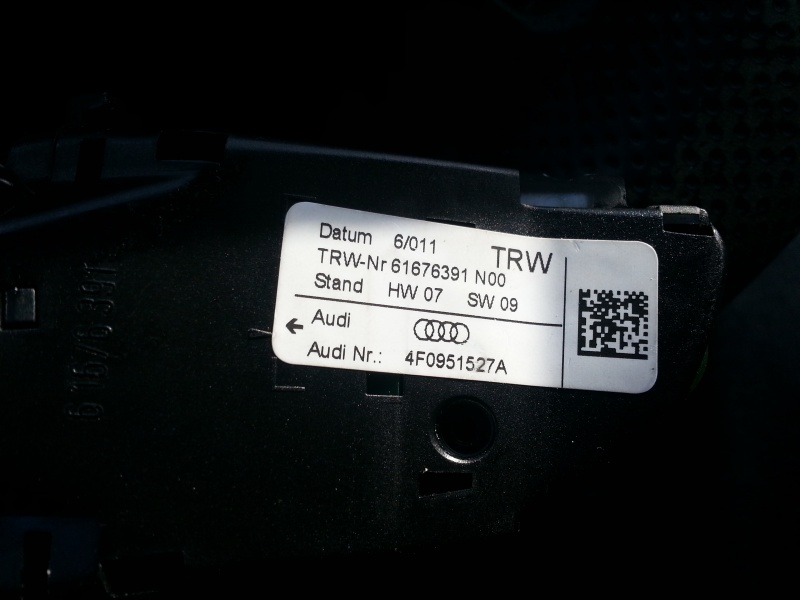

donne nous les références de tes commodos et bague de rappel et module de colonne ....

[Polat.sline]



pour les référence , je vais essaye , mais j'ai pas les clé torx

[Polat.sline]

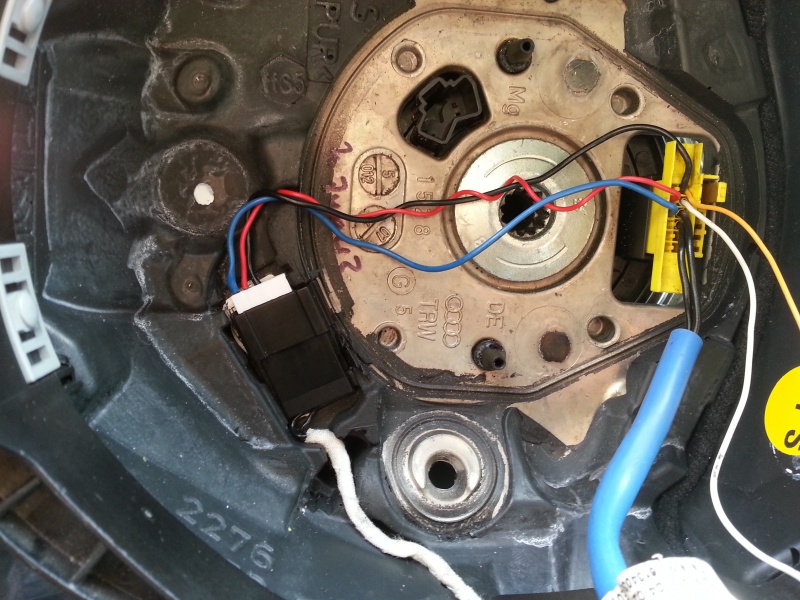

si quelqu’un pouvez vérifier les fils de multifonction sa sera pas mal



rouge bleu et noir , que j'ai sur la photo

[Polat.sline]



voila comme il est brancher en se me ment ,faut que quelqu’un vois si je me suis pas tromper

[Polat.sline]

[ricotomcat73]

ton commodo est un modèle pour a6 4f et pas compatible avec

[Polat.sline]

nonnnn :( donc ya aucun moyenne de faire ca ?

Modifié 17 mai 2014 par Polat.sline

[ricotomcat73]

avec les bonnes références ça marchera

[Polat.sline]

c'est quoi le bonne référence , je commence a chercher

[ricotomcat73]

celle du tuto de la section B7/B6

[Madingwada]

nonnnn :( donc ya aucun moyenne de faire ca ?



Pourtant tu avais l'air super sûr de toi...

Lol.

[Polat.sline]

Madingwada



j'ai pas dis que jeté sur pour les palette et multiF mais pour odb je suis sur sa devrait marcher , quelque chose ne vas pas ,



ca marche mais pas comme il faut , je ouvre la porte , j'ai le dessin de la voiture au tableau de bord , j'appuis sur + ou - de odb sa me affiche le km a faire avec le réservoir

[kilivinci]

T as regler dans le menu de l odb ce que tu voulais avoir dans l odb?

[Polat.sline]

non je sais pas comment on fait ca kilivinci

tu peu être plus clair

[kilivinci]

en appuyant sur set

le bouton du dessous

tu passe a la 2eme memoire puis au menu tu navigues dedans avec les boutons du coté

la tu peux choisir ce que tu veux voir apparaitre quand tu appuies sur les boutons du coté

[Polat.sline]

d'accord mais j'ai toujours pas eu l'affichage qui dis manque de l'eau essuies glaces :reflexion: :nixweiss:

[ricotomcat73]

tu as peut être déjà la fonction pour le niveau de lave glace .....

[kilivinci]

si t as mis a la masse comme dans le tuto c est normal

si non ca se code dans le module 17 l alarme lave glace

[Polat.sline]

quand je faisait un chek système avant , javez le logo de lave glaces si je me souviens bien ,la voiture a un problème de boite , donc je peut rien que ouvrir le contacte ,( starting desactiver by immobilizer ) donc c'est normale que je peu pas accéder le menu de odb ?



je vais vous faire une vidéo c'est mieux

[ishaq]

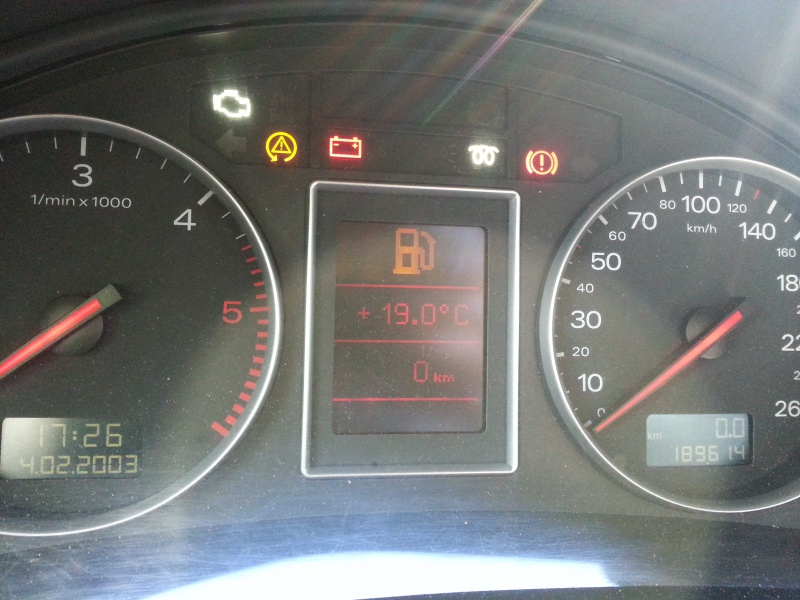

met le contact et prend une photo du compteur ...



Je pense que tu as mal mis le cable à la masse ou/et tu as mal inseré le connecteur bleu ...





Et je sais de quoi jparle !



:petard:



Met aussi une photo du cable que t'as mis a la masse stp ...

Modifié 21 mai 2014 par ishaq

[Tommy83]

euh, perso étant aussi en boite auto il me semble que tu n'as pas accès à l'OBD sans démarrer ni enclencher la marche avant ou arrière... à confirmer.

[Polat.sline]

J'ai mis aucun câble sur la masse ,j'ai déjà les câble ,pas besoin de les faire , mais je peut pas demmarer la voiture en se moment ,attende que je vois fait une video

[Polat.sline]

VAG-COM Version: Release 409.1-US





Chassis Type: 8E - Audi A4 B6

Scan: 01,02,03,08,09,15,16,17,26,36,37,45,46,55,56,63,76



-------------------------------------------------------------------------------

Address 01: Engine

Controller: 038 906 019 LJ

Component: 1,9l R4 EDC 0000SG 4910

Coding: 00002

Shop #: WSC 63351

No fault code found.

Readiness: N/A



-------------------------------------------------------------------------------

Address 03: ABS Brakes

Controller: 8E0 614 517

Component: ABS/ESP front 3429

Coding: 04259

Shop #: WSC 06435

1 Fault Found:

01826 - Sensor for Steering Angle (G85): Supply Voltage Terminal 30

35-00 - -



-------------------------------------------------------------------------------

Address 08: Auto HVAC

Controller: 8E0 820 043 AA

Component: A4 Klimaautomat 1219

Coding: 00000

Shop #: WSC 63351

5 Faults Found:

00532 - Supply Voltage B+

53-00 - Supply Voltage Too Low

01317 - Control Module in Instrument Cluster (J285)

49-10 - No Communications - Intermittent

01206 - Signal for Duration of Ignition: OFF

27-00 - Implausible Signal

00474 - Control Module for Immobilizer

49-00 - No Communications

00474 - Control Module for Immobilizer

27-10 - Implausible Signal - Intermittent



-------------------------------------------------------------------------------

Address 09: Cent. Elect.

Controller: 8E0 907 279 C

Component: int. Lastmodul RDW 0606

Coding: 00011

Shop #: WSC 63351

5 Faults Found:

00474 - Control Module for Immobilizer

49-00 - No Communications

01317 - Control Module in Instrument Cluster (J285)

49-10 - No Communications - Intermittent

01317 - Control Module in Instrument Cluster (J285)

79-10 - Please Check Fault Codes - Intermittent

00532 - Supply Voltage B+

53-10 - Supply Voltage Too Low - Intermittent

01312 - Powertrain Data Bus

49-10 - No Communications - Intermittent



-------------------------------------------------------------------------------

Skipping Address 15-Airbags



-------------------------------------------------------------------------------

Address 16: Steering wheel

Controller: 8E0 953 549 N

Component: Lenksáulenmodul 0611

Coding: 02142

Shop #: WSC 63351

4 Faults Found:

00532 - Supply Voltage B+

53-10 - Supply Voltage Too Low - Intermittent

01426 - Controls in Steering Wheel (E221)

49-00 - No Communications

00895 - Cruise Control Switch (E45)

37-00 - Faulty

00474 - Control Module for Immobilizer

49-00 - No Communications



-------------------------------------------------------------------------------

Address 17: Instruments

Controller: 8E0 920 900 K

Component: KOMBI+WEGFAHRS. RB4 D37

Coding: 00100

Shop #: WSC 00000

WAUZZZ8E54Azyzyzy AUZ6Z0C0255076

No fault code found.



-------------------------------------------------------------------------------

Address 46: Central Conv.

Controller: 8E0 959 433 BA

Component: Komfortgerát TA7 1310

Coding: 06752

Shop #: WSC 08590

3 Faults Found:

01330 - Central Control Module for Central Convenience (J393)

53-10 - Supply Voltage Too Low - Intermittent

01331 - Door Control Module: Driver Side (J386)

53-10 - Supply Voltage Too Low - Intermittent

01332 - Door Control Module: Passenger Side (J387)

53-10 - Supply Voltage Too Low - Intermittent



End --------------------------------------------------------------------------------------------------

[maskime]

Ca a l'air d'etre un sac de noeud cette histoire :(

[ricotomcat73]

déjà vérifie ta batterie, si elle n est pas en dessous de la charge...

as tu essayé de la débrancher et de la remettre pour voir si les défauts réapparaissent ...?



il te faut refaire l'apprentissage du VIN dans plusieurs modules... (voir la procédure donnée par KILIVINCI)...

[Polat.sline]



ok je vais voir ca , en attendant je vous a fait le video

[ishaq]

J ai relus ton post, mon avis :



Déjà changé ta bague de rappel et met en une avec la fameuse fiche de 12 pins et tu verras sur cette fiche, le contour est légèrement arrondie,ce détail permet de confirmer à 100% que ta bague est compatible à tout les volant de b7 and co.



Ensuite concernant l odb, si j ai bien compris à la base tu ne l avais pas... donc... mets en un compatible avec les berlines ( tu as des réf dans les tutos et tu le sais puisque tu dis que tu les suis ...

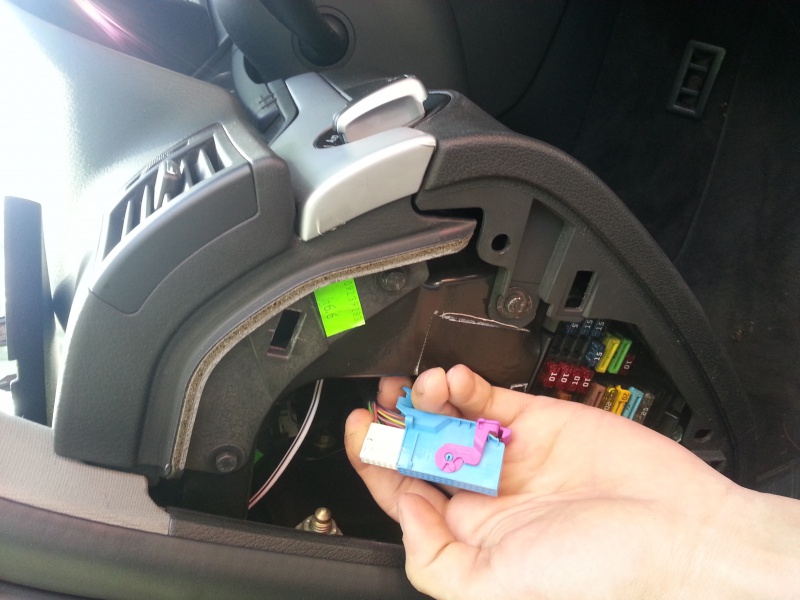

Tu dois obligatoirement mettre un câble à la masse qui part du connecteur bleu ( derrière le compteur)



T as du boulot, mais si t as les pièces ça sera rapide...

[Polat.sline]

Tu dois obligatoirement mettre un câble à la masse qui part du connecteur bleu ( derrière le compteur)



la câble que il faut mètre a la masser sert a quoi exactement ? :icon_confused:c'est pas pour éviter le voyant manque de l'eau essuies glaces ?? :icon_eek:



si c'est ca pour quoi c'est obligatoire je n est même pas le voyant encore :petard:



pour info ya un ga de chez nous sur se cite il a fait une installation de regul et apparemment il a esseye avec le ref 'S' il a eu ODB, alors que on dis le S c'est le pire

Modifié 23 mai 2014 par Polat.sline

[Polat.sline]

ishaq je sais de quoi je parle moi :nanana: :icon_biggrin: :petard: pas besoin de ca pour l'instant , en haut j'ai mis un lien ver une video que j'ai fait , jette un oeille

Pour éliminer l’alarme 2 solutions,

-

soit on installe et on câble à travers la voiture l

e capteur de lave glace.

-

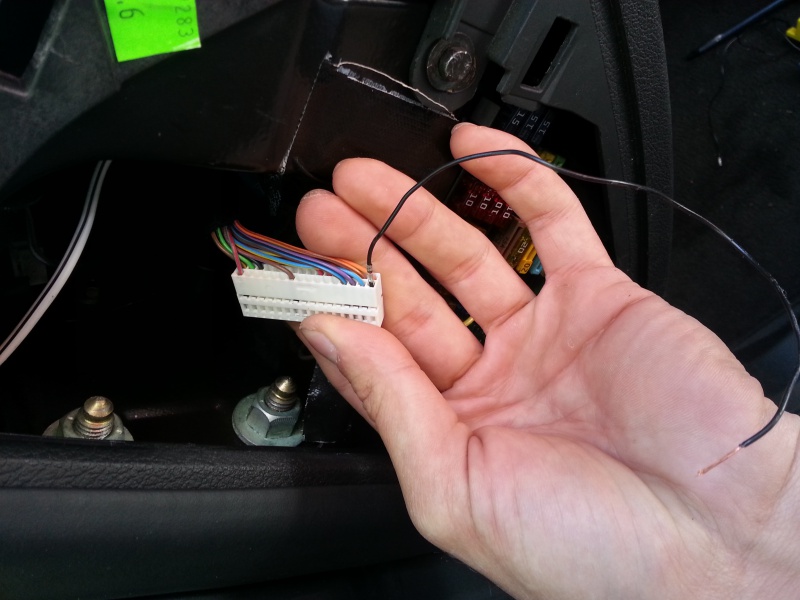

Soit on connecte a la masse la pin 1 du connecteur

32pin bleu du bloc compteur.

[kilivinci]

tu dis que tu sais de quoi tu parles

pourquoi tu demandes alors?

ishaq a rajouté l odb sur la sienne et ca marche chez lui

tout ce qu on te dit tu le crois pas

donc j ai envie de te dire débrouilles toi tout seul vu que tu sais ce que tu fais et que tu connais mieux que tout le monde

[ishaq]

On a du mal à distinguer si c est de l humour ou de l agressivité dans tes réponses polat...



Relis toi avant de poster et met toi à la place du lecteur...



Je ne suis pas ici pour mal te guider, je te parle en cause de connaissance tout simplement...



Enfin bref, ya une semaine mon odb s est désactiver je suis devenue dingue !

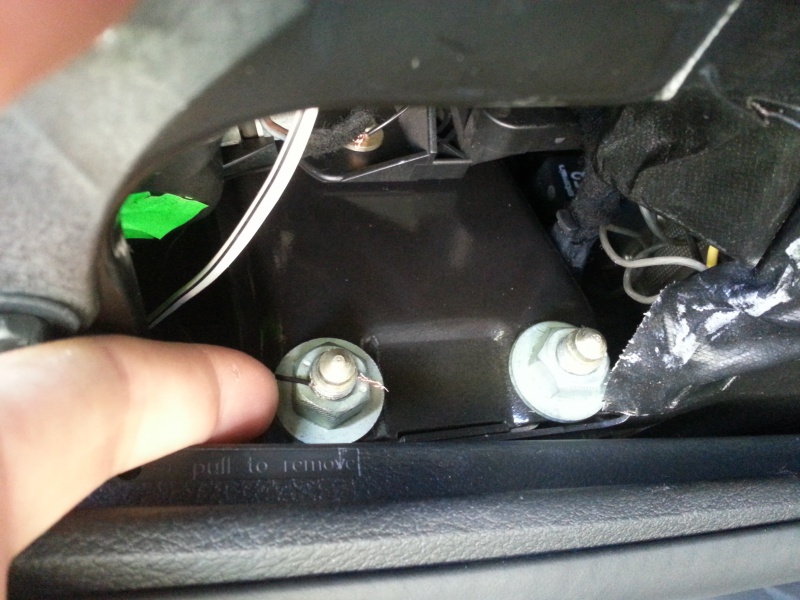

Ma première verif c était justement le fameux câble à la masse...



Et effectivement il était mal relié, je l ai donc cette fois bien serrer contre le châssis et au top !



Donc vérifié de ce côté là...

[Polat.sline]

les gas je suis pas agressive c'est plutôt de l humour :D ,mais je fait des phrase tres mal , c 'est incompressible je sais :/

ishaq



j'ai bien lus tout le monde parle de se fils bleu pour désactiver le voyant ,mais bon jvai esseye juste pour vous montrer que c 'est pas ca ,si c'est a cause de se fil bleu a mètre a la masse , je m'excusera de vous tous ;) :P



kilivinci



je tai pas agresser pourquoi tu me parle comme ca , je parle en prenant en compte tout les tuto que j'ai vu ,la je descend pour vérifier se câble bleu , on reparle de ca ;)

[ricotomcat73]

de quel câble a la masse parlez vous ? celui a mettre sur le pin 1 du compteur, ça c'est pas important ....



tu devrais tout refaire depuis le début ... reprendre pin par pin ton câblage et surtout avoir les bonnes références ....

[Polat.sline]

merci davoir comfirmer pour le cable ricotomcat73 :race:





voila je viens de faire se câblage , sert a rien , comme je dises ceté pour alarme de essuies glaces .



ricotomcat73

si ta une ide d'ou sa viens erreur ?

j'ai tout essaye, j'vai tout casser a la fin



[Polat.sline]



voila je vous montre se que vous m'avez dis de faire :MdrDevil: toujours rien :P

[ricotomcat73]

Ishaq te parlait sûrement de mettre la masse pour la bague de rappel ....



pour ton problème plus général, as tu fais ce que je t'avais noté plus haut ....? reapprentissage du Vin dans les modules, charge de la batterie ...?



est ce que t'as débranché la batterie pour voir si quelque chose changeait ..?

Modifié 24 mai 2014 par ricotomcat73

[Tommy83]

Polat, niveau "agressivité" le truc c'est que tu écris vraiment comme une chèvre et c'est ainsi qu'arrivent les quiproquos !!!

Aucune ponctuation, absence de certains articles, sans parler des fautes... bref sans être les pros du dico il faut essayer un minimum d’être lisible pour la bienséance de ce forum ainsi que pour la bonne entente entre membre :secret: :roi:

[Polat.sline]

ricotomcat73



oui j'ai changer la batterie , et refait le vin, toujours rien ,





je viens de démonter tout en mile morceau, attendez un peu je vais vous détaillé tous les photos
