Problème codage et branchement RNSE

[Shub]

Bonsoir,



Je vous expose mon problème



j'ai monté un RNSE en lieu et place d'un symphonie II sur mon S3 8L EVO 2002 (donc pourvu du can bus)avec un adaptateur Kufatec qui va bien.



Apres passage chez WV pour l'encodage deux problèmes persistent :

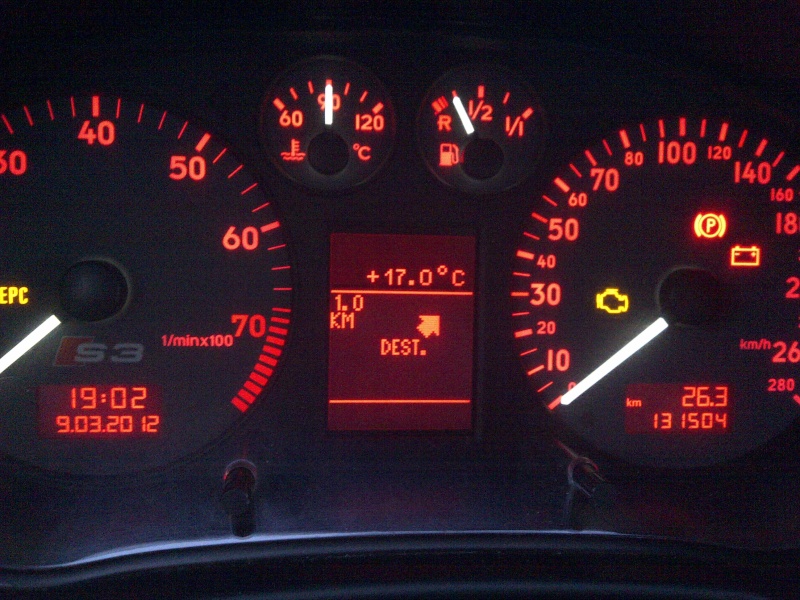

L'affichage des données du GPS se fait bien dans le SIC mais pas les infos Musique et radios ! (grand mystère pour moi)



Le RNSE ne s'eteit ni ne s'allume avec la clé du vehicule , alors que mon symphonie le faisait sans problème.





J'ai donc vérifié les branchements de Kufatec pour voir si tout collait et normalement oui.



Du coup je n'ai plus d'idée...





J'ai parcouru une bonne partie de ce forum et il semble qu'il y ait de grands spécialistes de la question (et la je pense à French :-))





Merci de me faire part des solutions ou idées que vous pourriez avoir.

[audislinerbx]

bonsoir shub bon courage moi aussi j'ai des problème :( mais avec de l aide de membre du forum je pense et j'espère que tu trouvera

[french]

bonjour



synphonie 1 ou 2 ?



photo du montage et des prises arrieres !



merci

[Shub]

bonjour French,



C'est un symphony 2



je mets des photos des branchements arrières dans la matinée afin que tu puisses eventuellement déceler une anomalie.





Merci audislinebdx je ne doute pas que tu règleras tes problèmes avec ce forum extremement fourni !

[Shub]

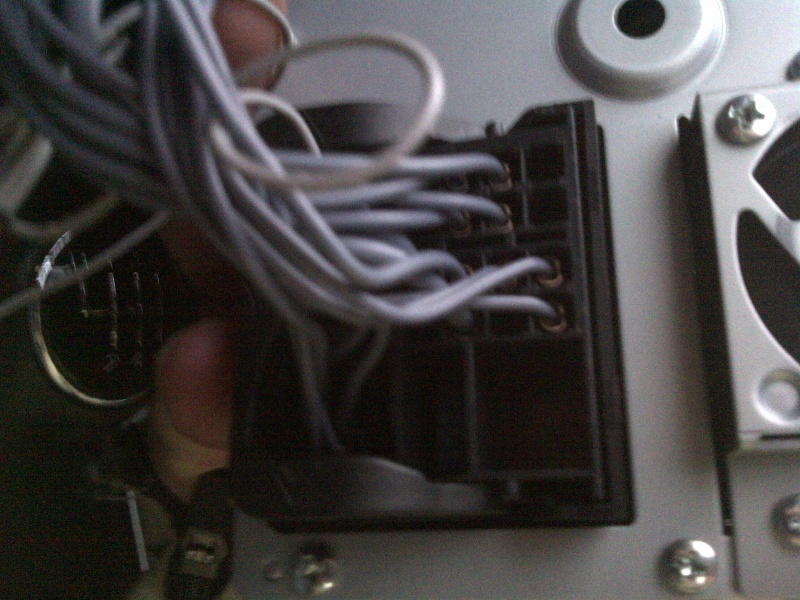

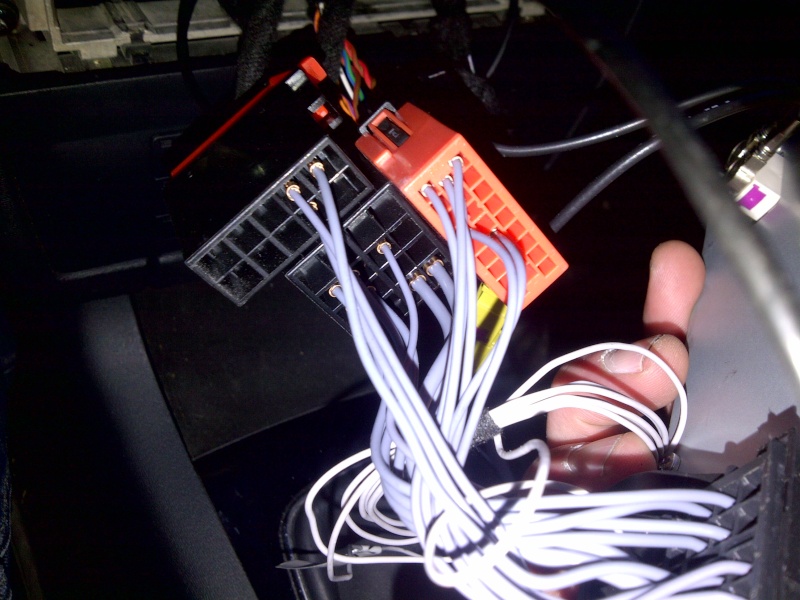

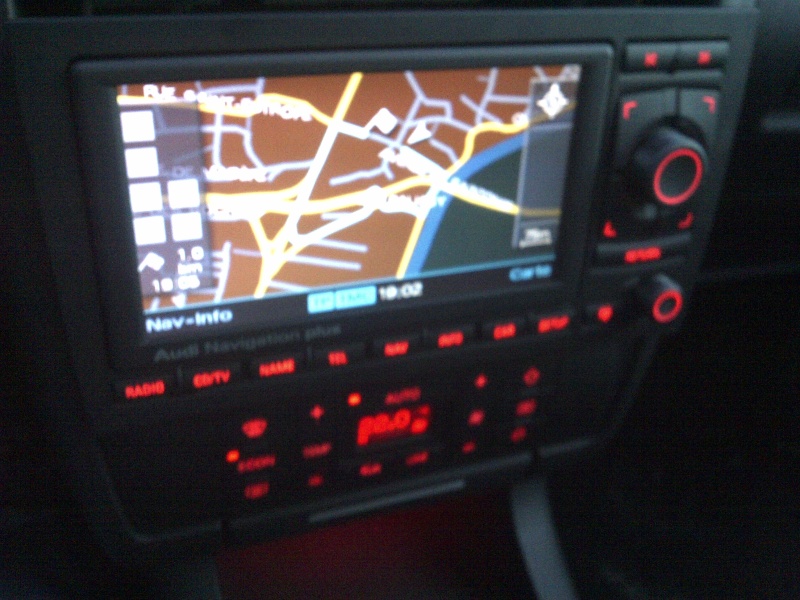

Voila les images que j'ai pu prendre French.



J'espère que cela t'aidera sinon j'en referai d'autres plus parlantes pour toi.

[french]

Commence par un hard reboot .



Radio et setup plus de 5 secondes simultanément .

[Shub]

ok je vais tenter French



C'est pour les infos radio ou pour l'alimentation allumage/extinction ?





je me demande après coup si le gars de WV n'a pas mal encodé la radio en voulant encoder le GPS



il a utilisé le logiciel Audi qui n'est pas comme le VAG COM





je fais et je te reviens.





Merci pour ton aide, j'apprecie.

[french]

Les infos radio se code dans le compteur .



Et le GPS se code a part .



Par contre logiquement faut câbler le gala .

[Shub]

ah bah voila deja un debut de réponse au problème alors :-)



il avait l'air un peu perdu pour l'encodage...(remarque moi aussi) et il n'est pas rentré dans le module compteur pour coder les infos radio. et très honnetement je pensais qu'il fallait juste lui indiquer la presence du RNSE dans le CAN pour qu'il fasse le lien tout seul



peux tu me dire dans quel module aller et quel code rentrer pour avoir ces infos dans le SIC ?



Concernant l'allumage extinction tu penses qu'un hard reboot suffira ?





Concernant le GALA, effectivement je ne l'ai pas relié pour le moment (pas eu le temps de tout demonter pour choper l'arrière du compteur) mais a priori de ce que j'ai pu lire ici et la cela n'a d'influence que sur la fonction GPS pour les infos de déplacement du vehicule hors couverture GPS.

[french]

Le compteur se code dans adaptation canal 62 et mettre la valeur a 5



Pour le CAN h et l c est bizard ton truc car le symphony 2 est câbler CAN sauf si ton adaptateur n est pas le bon.



Pour le gala il faut le câbler car si tu passes dans un tunnel il perd le signal antenne donc il se plante . Un conseil câble le quand même

[Shub]

ah la valeur 5 il l'a rajouté par contre. il y avait valeur 1 et je lui ai dit de mettre +4 donc 5.



Quand il a fait ça, les infos gps sont apparus juste après.



je pense effectivement que Kufatec ne m'a pas bien cablé le truc et pourtant j'ai verifie les correspondances des cosses une par une et ca m'a l'air bon...



d'ailleurs en parlant de Kufatec, je leur demandé de m'aider via leur service SAV, j'attends toujours une réponse de leur part après une semaine....



bon je tente un hard reboot ce matin et si ca ne fonctionne pas, je retournerai voir un gars qui a le VAG COM pour recommencer la procedure. je ne vois que ça.

[french]

Tu es de quelle région ??

[Shub]

de Charente Maritime French



bien loin de ta region je pense :-)

[french]

Y a un peu de route quand même ...!!

[Shub]

bonjour French,



bon pour info le Reboot n'a pas eu d'effet.



entre temps Kufatec m'a repondu pour me demander mon numéro de chassis, je suppose qu'ils veulent verifier les infos constructeurs pour controler leur cablage.



j'irai voir dèsque je le peux qqun qui a le VAG COM et refaire la procédure depuis le départ.



je ne vois que ça.

[Shub]

autre chose pendant que j'y suis



as tu en ton temps du découper ton RNS E pour l'incorporer dans ta S3 ? sachant que mon modèle RNSE est un A4



j'ai viré la barette chrome mais il me semble que cela ne va pas passer quand même...



Merci

[Dragane]

A mon avis c'est un probleme physque sur le rnse ET NON UN PROBLEME DE L'ADAPTATEUR !!!!

[french]

Perso tout est un incorporer comme il faut .



Ce qui est bizard chez toi c est sur l éclairage des touches fonctionne donc le reste doit marcher ....



Il a coder le GPS de quelle manière ???

[manu35]

J espère que je serai pas embêter comme toi car moi aussi je remplace un symphony 2 de a6 pour un RNS E

[Shub]

Bonsoir French



alors petites news de mon souci.



en partant plusieurs jours le week end dernier je me suis aperçu que le RNSE coupait au bout de 30 min (j'avais jamais fait assez de route depuis la monte du poste pour m'en apercevoir)



donc je sais maintenant que la voiture ne le reconnait pas malgré l'encodage et les remontés d'infos du GPS sur le SIC et l'allumage des boutons.



je suis donc allé tout à l'heure chez un gars qui a le VAGcom (mais qui n'est pas habitué à encoder ce genre de choses) et on s'est aperçu que lors du premier codage au lieu de mettre la valeur 5, mon gugusse de WV a mis 15 ! il a sans doute oublié de virer le 1 avant de mettre la valeur 5... la loose.



Je me suis dit impeccable le problème va être réglé rapidement ! et ben pas du tout.



On a remis la valeur 5, test et sauve. mais toujours pas d'info radio au SIC...



J'ai testé le réencodage avec la valeur 3 au lieu de 2 pour passer en A4 au lieu d'A3 (le poste veanant d'une A4 au dépârt..)



mais toujours rien...



Je ne comprends plus. mais je ne désespère pas.

Modifié 21 avril 2012 par Shub

[french]

Le codage se fait donc en navigation



Et grosse modo le codage est



Donne moi tes options complète

[Shub]

le code que j'ai est :



0200711



j'ai testé le 0300711 mais ca fonctionne pas non plus.



mes options sont le telephone Nokia, pas de bose (enfin il me semble pas)



la valeur est bien 5 dans le canal 62



on a essayé de passer par les groupes radio et groupe navigation mais c'est le même code à chaque fois.



J'ai fait une recherche mmais je ne trouve rien sur le fofo à propos de l'extinction au bout de 30 min. je sais que il y a une partie de la reponse dans ce problème...

[french]

Essaye 0500711



Et tu fait un hard reboot



Radio et set up plus de 5 secondes



A chasue codage le hard reboot est obligatoire

[Shub]

ok French,



quand j'y retournerai la semaine prochaine je l'encoderai avec la valeur 5 (A6).



le seul truc qui est dommage c'est que je n'aurai plus l'ecran S3 affiché lors du demarrage... :-( enfin on peut pas tout avoir.



je vais quand même tenter le hard reboot tout de suite au cas ou...

[Shub]

bon French



tu me croiras si tu veux... mais en mettant le contact dans la voiture le poste s'est allumé tout seul et les infos radio se sont affichés ! et en enlevant les clefs il s'eteint !!!



ouaiiiiiis.



Bon maintenant que ca fonctionne je vais quand tester pour voir si en revenant au code 2 (A3) cela fonctionne toujours... j'aimerai bien recuperer l'ecran d'allumage S3



D'ailleurs sais tu si cela se change via le VAGcom ou via le RNS E ?



Merci en tout cas pour toute l'aide que tu as bien voulu m'apporter, j'apprecie réellement tes efforts.

[french]

Lebcodage doit se faire en 05 si tu veux que le GPS fonctionne nickel . Le reste il va déconner surtout pour le signal de vitesse .



L écran d acceuil tout dépendra de ton codage final .

[Sebaba]

:coucou:

Petite qestion. :ange:

Je viens de le monter sur ma A3 8L, phase 2, a la place d'un Concert 1 d'origine.

Cablage CAN H et L ok (merci pour les infos sur le fofo Fench :bien: )

codage du compteur: ok => Avant 0, codé donc en 4

codage du RNSE (un 192 de 2006): ok, 050213 car j'ai le chargeur CD (quine marche pas d'ailleur :ange: )

Pas de bose.



Le RNSE fonctionne bien, infos du GPS au SIC, eclairage des touches ok, eu un petit souci avec la saisie du PIN qui ne prenai pas, mais resolut après un reboot.

A priori, il fonctionne plus de 30 minutes (pas testé en fait... )



Mais, j'ai pas les infos de radio qui s'affiche dans le SIC... <_<

Faut que je retente un hard reboot du RNSE, mais me souviens l'avoir codé avant la saisie du PIN, et donc j'ai hard rebooté pluieurs fois ensuite...



Bref, j'ai loupé un truc là?

Je retente le hardreboot?

Je tente le codage du PI en 5? (j'avais 0 avant le montage du RNSE)



Merci pour l'aide!

Modifié 23 avril 2012 par Sebaba

[Shub]

Bonjour Sebaba,



je suis loin d'etre un pro comme French (comme tu as pu le remarquer..) mais je pense en effet ue cela vient du codage 4.



si je me souviens bien c'est +1 pour la radio et +4 pour la navigation donc valeur 5 au canal 62.



c'est la que residait mon problème, j'avais bien toutes les infos (eclairage bouton, infos navi dans le SIC etc..) mais pas les infos radio affichés parce que la valeur inscrite n'etait pas 5 (mais 15 à cause d'une mauvaise inscription du gars qui m'a fait le premier encodage)



bonne journée.

Modifié 23 avril 2012 par Shub

[french]

le pi doit etre codé en 5 obligatoirement pour avoir les infos radio et GPS

[Sebaba]

Merci Shub et French :bigthumbup:

Vais tenter le codage en 5 iso 4.

Par contre, si 1= radio et 1+4=radio + GPS.

Comment se fait-ce que j'avais originellement "0" et avec mon concert 1, qd meme les infos radios au SIC? :bigsmile:



Je souhaite juste comprendre si quelqu'un a la réponse :) :jap:



Merci encore pour la réponse rapide!



(et merci French pour tes innombrales infos données sur ce forum qui sont vraiment utiles ;) )

[french]

Par moment faut pas chercher a comprendre pk ..... LOL
