[Tutoriel] Montage d'un repose pied alu

[Audiman-Bzh]

:coucou:



L'un des gros défauts de conception de l'A1 est l'abscence de repose pied en plastique qui permettrait de protéger la moquette des frottements et des salissures.



Il est prévue depuis le lancement de la petite Audi, un kit de pédalier alu ( pédale + repose pied ), qui est référencé dans le catalogue d'accessoires.

Mais a ce jours, le kit "officiel" n'est toujours pas disponible, ( le sera t'il un jours...)





J'ai donc chercher un repose pied assortie au pédalier alu déjà monté par certains, et qu'il serait possible d'adapter sur l'A1.

La majorité des modèles que j'ai vue n'était pas assez large pour couvrir de manière convenable la zone du repose pied.



Finalement, en regardant de près une TT S-Line, son repose pied bien large m'a semblé adaptable sur l'A1. :bien:



Je vous propose un tutoriel afin de vous montrer les différentes étapes pour le montage de cette pièce sur vos voitures :



Pièces à commander :



Support repose pied alu : 8J1 864 777 B 4PK, 58,47euros TTC ( 8J1 864 777 A 4PK, 8,65euros pour le modèle basique en plastique noir )





Matèriel :



un Dremel ( ou a défaut une bonne scie à méteaux )

Du velcro Adhésif ( environ 6euros le mètres )

Du papier abarsif a l'eau grain 600 ou 800

Une paire de ciseau







A l'aide du Dremel, couper la patte de fixation a l'arrière et celle sur la tranche du repose pied :













Puis couper les parties haute et basse du repose pied en laissant environ 1cm entre l'alu et les traits de coupe :













il doit rester ces 4 éléments :

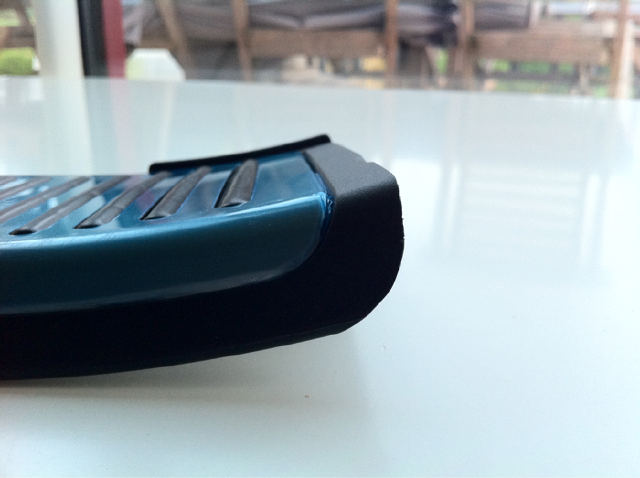

Poncer à l'eau les arrêtes des découpes haute et basse avec le papier abrasif :









Positionner ensuite le repose pied dans la voiture afin de vérifier que les découpes sont bonnes et que rien ne gêne :









Coller du Velcro Adhésif au dos du repose pied, sur toute les zones qui seront en contact avec la moquette :









Il ne reste plus qu'à mettre en place le repose pied... :















...Et admirer le résultat B)



Avec les tapis Textile :

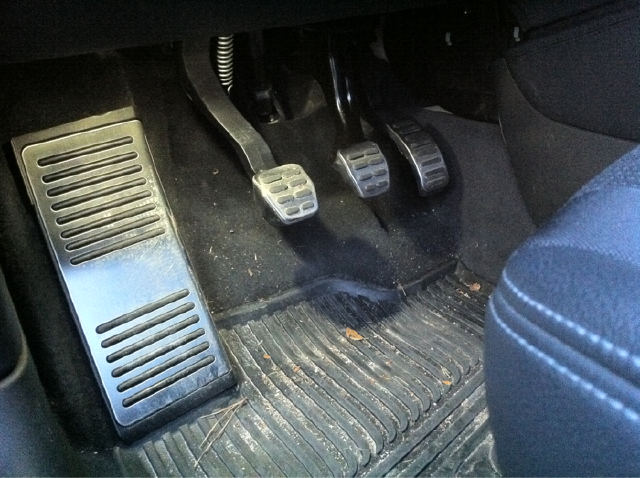

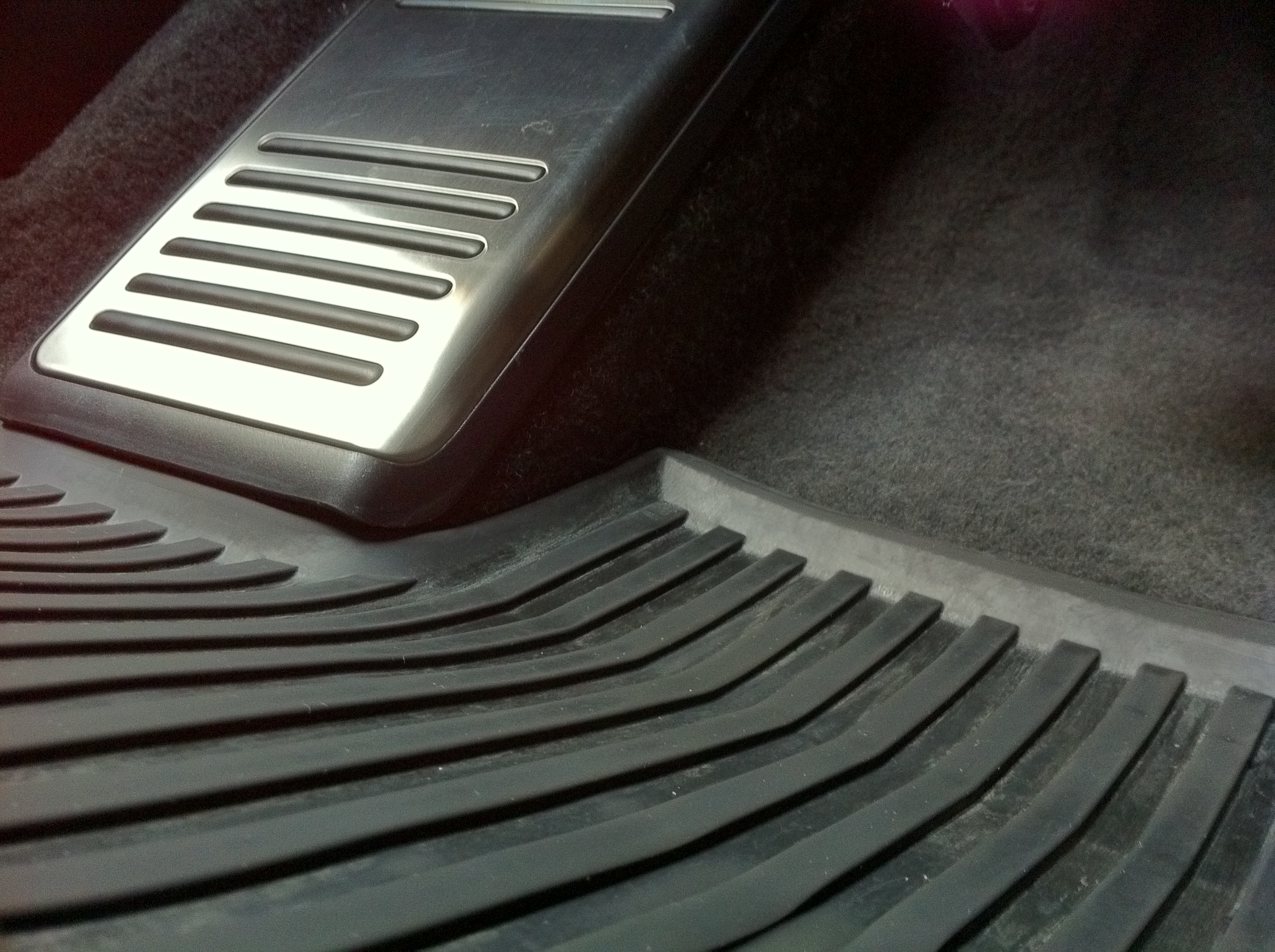

Avec les tapis Caoutchouc :





















Bonne manip à tous :coucou:



Modifié 14 avril 2011 par Audiman-Bzh

[french]

sujet epinglé dans le topic bricoler sur nos A1

[Guildarin973]

Merci pour cet excellent tuto!!!!!!!! Tu es vraiment doué!!!!

c'est chiant et dommage que le kit pédalier et repose pied alu ne soit toujours pas disponible!!! (en espérant qu'il soit disponible d'ici fin mai :P )

En tout cas c'est vraiment pratique et pas compliqué à mettre en place!!! :hot:

Bravo! :bien:

[VinceTDI]

Super ! La mienne va y passer ce weekend !

[tom08]

Super merci, je vais chercher ma voiture samedi a 12h, faut vite que je le commande !!!

[Audiman-Bzh]

Merci à tous pour vos commentaires :bien:





@Tom08 : Si tu commande demain matin avant 12h, il devrait être là pour la réception de la voiture :coucou:

Modifié 14 avril 2011 par Audiman-Bzh

[Audiman-Bzh]

Au moin avec le repose pied, la moquette de la voiture reste propre, et avec le Velcro, il est possible d'enlever facilement le repose pied pour le nettoyer :coucou:



[hugo]

tain tu bosses dans quoi pour la salir comme ça ton auto :eldiablo:

[GreenCity]

Dans les champs ??? :unsure:

[Audiman-Bzh]

:lol:

C'est surtout la ou je promène mon chien !!



[banban02]

Bon j'ai la repose pied. Il faut que je coupe, sans Dremel je vais sans doute galerer un peu non ?

A la scie à métaux ?

[Audiman-Bzh]

Pour les coupes hautes, basse et celle de la tranche ça devrait aller,

Mais pour couper la patte en dessous, utilise plutôt un cutter,



Il faut aussi que tu arrondisse les angles après avoir fait les coupes haute et basse et pour ça le dremel est idéal



[banban02]

Un cutter ??? Mais il est en titane ton cutter !

LE plastique me parait super épais pour y aller avec un tel instrument ...

Je vais m'en occuper ce week end, en esperant trouver mon bonheur dans les outils du beau pere :rolleyes:

[Audiman-Bzh]

Pour la patte du dessous uniquement le cutter :lol:



Sinon avec une scie a onglet ça serait mieu : tu pourra caler plus facilement la pièce et la coupe sera franche et net, :coucou:

Modifié 22 avril 2011 par Audiman-Bzh

[banban02]

Je me suis fait la patte arriere avec un pince coupante, une pointe et un petit marteau. J'ai quelquechose d'a peu pres propre.

La suite au prochain épisode !

[tom08]

Commandé hier pour moi, en meme temps que le pédalier...

Ya plus qu'a attendre

[Audiman-Bzh]

C'est dispo a la base donc ça a du arriver a ta concession si commandé hier avant mido, sinon demain matin :coucou:

[tom08]

C'est dispo a la base donc ça a du arriver a ta concession si commandé hier avant mido, sinon demain matin :coucou:



la pedale de frein est en reliqua, et ils m enverons le tout en meme temps...mais je ne sais pas quand

[banban02]

J'ai commandé" hier aussi, et tout recu ce matin (kit 3 pédales + repose pied)

[- NiTrO -]

Très joli tuto ! Merci :)



En ce qui me concerne, j'ai enfin réussi à commander le repose pied alu du Sirocco que je trouve plus joli, et surtout moins cher :bigsmile:



Je vais appliquer ta méthode pour faire quelque chose de propre :bien:



Le velcro ne risque pas d'abimer la moquette le jour où l'on souhaite le retirer (par exemple à la sortie du véritable repose pied...) ? :unsure:

Modifié 24 avril 2011 par - NiTrO -

[Audiman-Bzh]

Tu nous fera quelques photos au passage :bien:



J'éatais partis au début sur le repose pied du sirocco, mais quand je l'ai vue sur un modèle d'expo je l'ai trouvé trop étroit par rapport a la place dispo sur l'A1 pour le repose pied.



Dans le style en tout cas, celui de la sirocco est identique a celui qui est censé sortir pour l'A1 :coucou:

[- NiTrO -]

Oui ca me semblait plus homogène, après tout est question de goût, car personnellement le trouve celui du TT trop gros :bigsmile:



Dès que la modification sera faite, je posterais des photos ;)

[Audiman-Bzh]

Tu nous donnere des infos de tarif et référence :bien:



[- NiTrO -]

Repose pied commandé, j'en ai eu pour 16,80 euros TTC. J'ai hâte de voir ce que cela donnera ;)

[Mag72]

Tu nous donnere des infos de tarif et référence :bien:



:coucou:



le repose pied est celui du sirocco ?

[Audiman-Bzh]

sur la photo oui, comme tu le voit il est beaucoup plus étroit que celui du TT :coucou:

[Mag72]

oui il ressemble à celui qui devrait sortir pour l'A1. Si c'est le cas vaut mieux la largeur de celui de la TT. Mais la hauteur , c'est pareil ou un peu plus court ?...

[- NiTrO -]

Je vous dirais ça demain !

Modifié 28 avril 2011 par - NiTrO -

[Audiman-Bzh]

a partir des photos, je dirais que celui du TT est un peu plus court que celui du sirocco vu qu'il a été recoupé, mais çà couvre bien la zone de frottement.





@- NiTrO - : vivement les photos :bien:

[- NiTrO -]

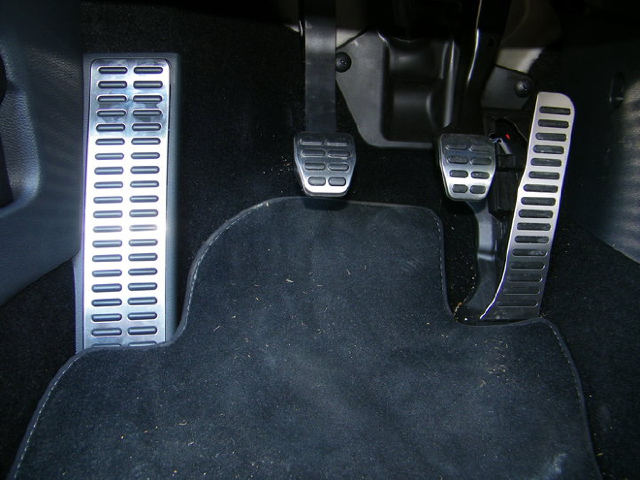

:coucou:Voilà ce que donne le repose pied du Scirocco : 1K1 864 551 SUB (Prix : 16,80 euros TTC)







Sur la dernière photo, il est juste posé (c'est pourquoi il est bas et un peu trop sur la droite). Je ne sais pas encore trop comment le fixer. Le velcro ne risque pas d'abimé la moquette ?



Au passage, il y a une petite butée sur le côté gauche du repose pied, ce qui fait que le pied ne peu pas débordé sur la gauche malgré le fait que la pièce ne couvre pas toute la surface. Malgré tout, je me tâte à centrer la bête.



PS : Désolé mais les photos ne se mettent pas dans le bon sens pour une raison qui m'est inconnue...

Modifié 29 avril 2011 par - NiTrO -

[Mag72]

ah merci pour les photos ! Est ce que tu peux nous en faire une avec le repose pied centré pour voir ?...oui je sais je suis chiante :bigsmile:

Après je sais pas si c'est ce sera pratique en conduisant , car on a plutôt tendance à poser son pied plus vers la gauche que le centre ? ...



Ma foi j'hésite entre la plaque de la TT ou sirocco, ne serait ce que le prix !

La qualité te semble bonne ?

[Audiman-Bzh]

Nickel le photo-reportage, merci @-NiTrO- :bien:



Esthétiquement, il serait plus jolie centré, mais tu perd l'interêt d'un repose pied pour protéger la moquette, du coup c'est pas évidant de se décider.

A voir en utilisant que l'inox sans le support plastiqu...

Pour le fixer, utilise du velcro : c'est qui est le plus simple a utiliser, qui offre une excellente adhérence et maintien, et qui est reversible. Tu peu aussi le coller au silicone sanitaire transparent, pas trop difficile a enlever, colle très bien mais la moquette hardera les traces du montage...



@mag72 : que ce soit des pièces Audi ou VW, la qualitée n'est pas a craindre. La seul remarque que l'on peu faire concerne le grainage du plastique très marqué sur celui du sirocco quand il est presque lisse sur celui du TT,

Une légère différence aussi au delà de la largeur, sur celui du TT, l'inox revient sur le côté et encaisse les frottements sur la tranche tandis que sur celui de la sirocco c'est le plastique qui aura ces frottement.



Pour le prix c'est imbattable!

[- NiTrO -]

Merci :)



Par contre je peux pas le centrer sans le recouper. En effet, il y a une sorte de L pour caler le repose pied sur l'angle de droite (je sais pas si je suis clair).



Pour le velcro, j'avais peur que cela laisse des traces de colle. Du coup je vais aller en acheter demain, merci :bigthumbup:



Sinon je te rejoins sur la qualité. Le plastique du repose pied sera très certainement sujet à rayures. Mais bon pour le prix, en attendant l'éventuel de l'A1, je ne regrette pas. Je vous tiens au courant du montage ;).

[Audiman-Bzh]

Le kit Audi sortira en 2012 avec l'apparition d'autre nouveautée sur l'A1 ( infos du site A1talk )



Pour le prix, il est annoncé a 85euros,

[- NiTrO -]

Kit repose pied + pédaliers ?

[Audiman-Bzh]

Oui, celuis qui est au catalogue accessoires depuis le lancement, ils sera dispo apparemment depuis 2012

[- NiTrO -]

Arf...je pensait qu'il vendrait le repose pied séparément !



De toute manière, je verrais bien sur le moment, car la sortie est encore dans un petit moment :bigsmile:



Sinon repose pied posé, aucune gène dans la conduite vu qu'il se retrouve là où je posait mon pied !



Pour la fixation, j'ai donc mis du velcro, mais uniquement la partie "accrochante" puisque celle-ci se scratche naturellement sur la moquette, le tout tenant parfaitement. Avantage, 0 trucs à collet sur la moquette :bigthumbup:

Modifié 30 avril 2011 par - NiTrO -

[Audiman-Bzh]

Des photos du repose pied de la TT que j'ai modifié pour l'A1 de @Agent L, un membre du forum A1talk.de :coucou:









Modifié 1 mai 2011 par Audiman-Bzh

[- NiTrO -]

Sur une boîte auto, je suis sur que le pédalier du TT me plairait vu la largeur de la pédale de frein :malelovies:

[freeA1]

bjr, a tous



Je viens de davoir mon A1 et comme vous je n'ais pas de repose pied, par contre j'ai reussi a commander le kit complet (repose pied + pedalier) Tout ceci est maintenant dispo à la concession .

Voila pour ceux qui souhaite en commander un.
