Cherche branchement bouton antibrouillard avant

[Jose de A4]

Bonjours à tous.



Quelqu'un pourrait il me donner le câblage du bouton

pour les antibrouillards avant.

j'ai trouver les broches pour allumer et éteindre.

Mais j'arrive pas à trouver les broches pour éclairer le bouton

quand celui-ci est en position ON.

merci et bonne fête à tous. :coucou:

[Jose de A4]

Bonsoir à tous.

bon après quelque recherche et avoir mi la main sur mon alim 12 volts

et quelques test de branchement.

j'ai trouver le câblage du bouton des AB Avant

ref du bouton 4D0 941 535 A

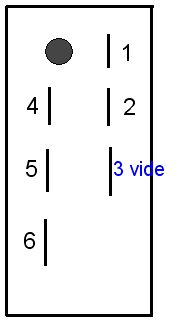

Broches :



2 - signale V- pour voyant bouton

4 et 6 - Interrupteur

5 - signale V+ pour voyant bouton

vue arrière du bouton



Voila vous aurez compris le projet monter des AB avant sur ma B5

mais la vue le temps sais pas gagner.
