Tutorial - Installer un Autoradio 2 Din dans un TT Mk2


Messages recommandés

Bonjour,



Après avoir pas mal cherché, je n'ai pas trouvé de tutorial pour Audi TT Mk2 donc voici le miens :)



Matériel nécessaire :

1 autoradio 2 din (ex : pioneer p3100dvd)

1 adaptateur volsvaken : Fakra vers Iso pour la connectique (alimentation et HP) (15 € feu vert)

1 adaptateur Fakra vers Iso pour l'antenne (10 € feu vert)

1 façade 2 din pour audi tt apres 2007 (49 € sur priceminister)

1 tournevis plat et 1 cruciforme

1 clef de 8 (de mémoire)

1 connecteur qui permet de relier 2 cables ensembles



1) Aller chez Audi pour sortir l'ancien autoradio et récupérer le code de sécurité, prix : 30 € (gratuit pour les bons clients)

ou acheter 4 clefs d'extraction



2) Sortir le connecteur Airbag passagé de la façade de l'autoradio d'origine

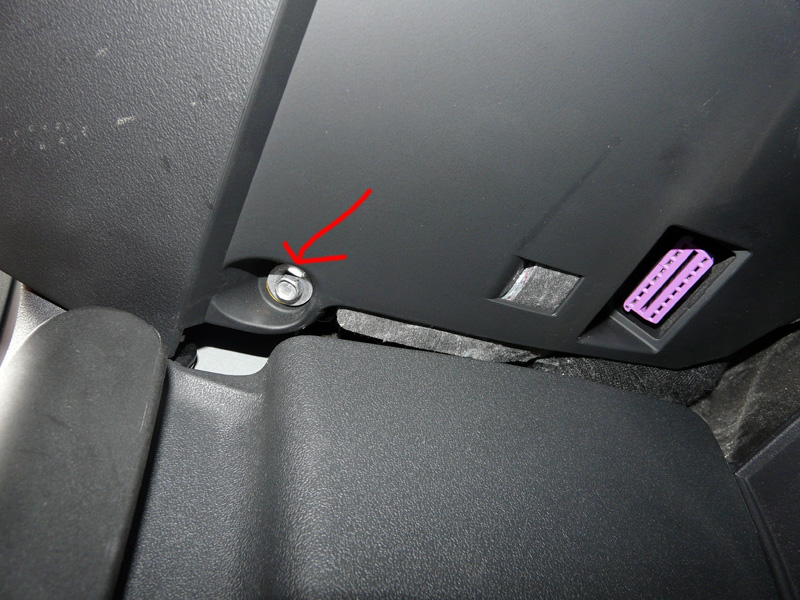

3) Démonter les 2 écrous qui sont au dessus des pédales (1 gauche et 1 à droite)

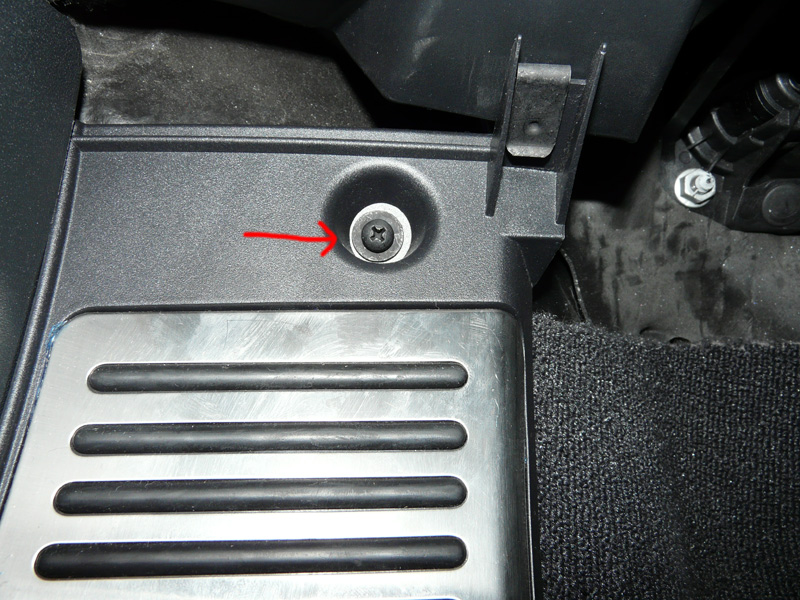

4) Dévisser la vis du repose pied




5) Enlever le cache de la boite à fusible (avec un tournevis plat)

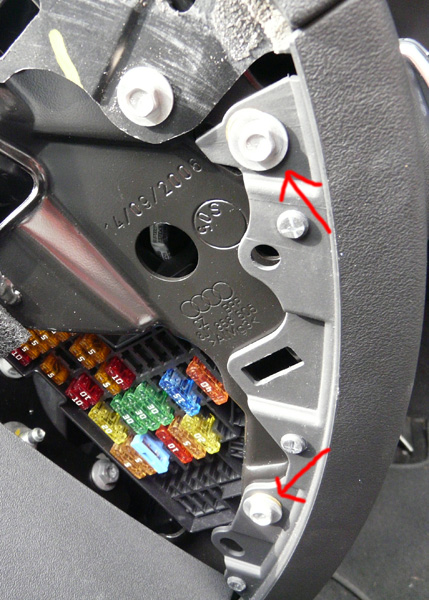

6) Démonter les 2 écrous




7) Déclipser petit à petit le gros cache au dessus des pédales en partant du bas et en remontant petit à petit

Attention il y a des cables branchés pour les phares, prise vag etc...



8) Faire passer le cable rouge prévu pour l'après contact sur l'adaptateur Fakra > ISO de l'emplacement de l'autoradio vers la boite à fusible à gauche en passant par dessus le volant




Clipser le connecteur qui permet de relier 2 cables au cable blanc et vert correspondant au fusible suivant :


et le clipser au cable rouge apres contact



9) Scotcher ce cable corretement à l'intérieur puis remettre le cache, les écrous et vis.



10) Brancher la prise Fakra d'origine dans l'adaptateur volsvaken Fakra vers Iso





11) Brancher l'adaptateur d'antenne Fakra vers Iso dans l'antenne d'origine





12) Clipser le cable vert prévu pour le frein à main de l'autoradio à la masse (attention il est interdit de regarder un film en roulant, cette opération contourne la protection)




13) Insérer la façade à 49 € dans l'emplacement et y clipser le connecteur airbag




15) Mettre les fixations autour de l'autoradio



16) Brancher la prise de l'autoradio aux prises de l'adaptateur Iso (une pour le courant, une pour les enceintes)



17) Brancher l'antenne à l'autoradio



18) Insérer l'autoradio dans la fente




19) Fixer le cache avec de la patafix sur les fixations qui dépassent




20) Mettre le contact et ça doit marcher ;)




PS :

- Il existe des façades spéciales Pioneer mais elles coutent plus cher

- Pour ceux qui ont le bose, il faut un autre adaptateur Fakra > Iso je pense

Lien vers le commentaire
Partager sur d’autres sites

  • 1 mois plus tard...

salut et bravo !



pas mal l explication mais j ai des questions !



1 - avais tu les commandes au volant ? et surtout le tel ?

2 - pourquoi tout ce binz pour aller chercher un plus si j ai bien compris ? l adaptateur ne suffit pas ? et pourquoi ?

3 - récupérer le code ou et pkoi ?

par contre pour enlever le poste rien de plus simple on peut acheter les clefs elles sont peu chères !

le modèle de poste me parait bien il a l usb en façade !!



merci par avance a bientot



jl

Lien vers le commentaire
Partager sur d’autres sites

bien ! très bien ce topic...





CA DEMANDE A ËTRE EPINGLE ! Merci les gentils modos :lol:

Lien vers le commentaire
Partager sur d’autres sites

Salut :)



1) Non j'avais un chorus de base sans tel et commandes au volant mais il faut appeler pionner pour voir si ils ont pas un module spécial.



2) En fait dans la prise Fakra il y a un après contact mais qui marche par impulsion, si l'autoradio Audi reçoit une impulsion il va comprendre qu'il y a du courant et donc autoriser l'allumage

Par contre pour les autres autoradios, on ne peut pas leur faire comprendre que ces impulsions correspondent à un après contact.

Donc soit tu tires un câble après contact pour allumer ton poste uniquement quand il y a la clef, soit tu laisses l'autoradio branché sur le 12v en permanence (au risque de vider la batterie si tu ne l'éteins pas correctement)



3) Dans n'importe quel garage Audi, si tu veux revendre ton ancien poste



Pour le poste oui il fait ce que je voulais qu'il fasse, pour le prix il est nikel

Lien vers le commentaire
Partager sur d’autres sites

bonjour et merci pour ta réponse



sur mon TTS j ai le tel et la commande vocale et ça ça passe par le poste donc j ai un peu peur ! de plus il y a l affichage du poste reporté sur le tableau de bord

il me faudrait savoir quel type et quelle marque de poste serait entièrement compatible ??



merci et a bientôt



jl
