cablage caisson de basses audi a3

[Ganan]

Bonjour tout le monde,



J'ai acheté d'occasion le caisson de basses audi pour mon A3 8L, seulement je n'ai pas le schéma de cablage associé ...



quelqu'un pourrait-il me dire sur quelles fiches les signaux des hps doivent arriver et sur quelles fiches doit arriver le courant ?



Je n'ai pas envie de brancher les hps arriere en direct dessus comme cetains le font.

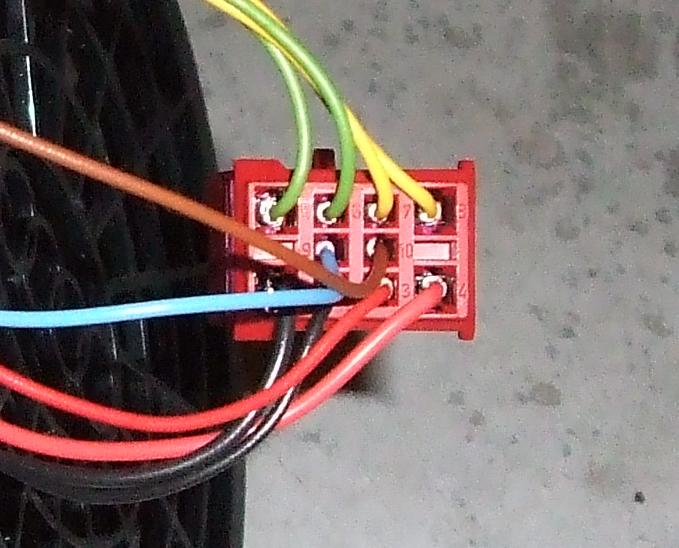

voici une tite photo du connecteur vue coté fils pour les correspondances couleur - signal :



Merci d'avance pour votre aide

Modifié 26 mai 2008 par Ganan

[Thibthib02]

Si mes souvenirs sont bons, le gros rouge, c'est la masse et le gros noir, le +12V permanent. Oui, c'est pas logique pour la couleur mais c'est comme ca.

Le vert placé en 5 est le REMOTE.

Le vert et le jaune (6 et 7) sont les deux positifs des enceintes arrières.

Le marron et le bleu sont les sorties positives (le bleu correspond à l'entrée verte). Le noir et le rouge sont les sorties négatives. Evidement, le noir et le bleu vont vers le même HP et le marron avec le rouge.

Le dernier jaune, je ne l'ai pas cablé. Et tout fonctionne très bien comme celà. Si tu as besoin de plus d'explications, n'hésite pas. Demande moi mon MSN par MP.

Modifié 26 mai 2008 par Thibthib02
