[8L]Schéma electrique faisceau moteur

[Minusg40]

je cherche le schema si possible avec l affection des pins de capteur



enfin principalement le capteur PMH, temperature eau et la sonde pression/temp huile



Merci d'avance





[Minusg40]

personne a ca en stock :(

[wabbs]



salut, j'ai sorti la pelleteuse pour deterrer ce topic :bigsmile:

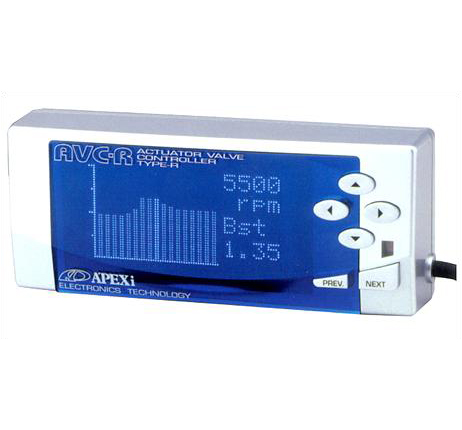

il y'a quelques temps je voulais, monter un mano de turbo, mais a la place je vais monter un apexi AVCR qui fait office de mano et fait également turbo timer, le boîtier gère aussi la pression du turbo sur 3 mode près sélectionnés, mais cette fonction ne m'intéresse pas ça vaut moins de 400€ livrés pour ceux que ça intéressent



pour ceux qui ne connaissent pas du tout voici une synthèse des capacitées de la bête



Le boost controler AVC-R et comme un robinet de turbo intelligent avec

son interface électronique qui permet de régler la pression de turbo avec 3

valeurs de réglages mémorisés en basculant par simple pression sur un bouton.

(mode off , A et B ex: 700g , 1Bar , 1.2bars)

Des fonctions avancés comme le réglage de la pression en fonction du rapport

engagé (ex: 800g en 1ére , 1bars en 2ème) et en fonction des t/min

(par plage de 500t/min)sont disponibles.

Un mode scramble (bouton a placé près du volant) et aussi disponible

pour autorisé une pression plus forte instantanément lors d un runs inattendu ,

et ceci complètement paramétrable (ex: 1.4bars pendant 6 sec ou passer du mode off au mode B...)





pour pouvoir le faire fonctionner il faut le ponté sur l'ecu, et pour pouvoir le brancher il me faut le schema du faisceau moteur (pour pas tout faire pété :bigsmile: )



des que ça serra brancher et installer il y'aurra un petit tuto a la clé ;)





[carfancy]

y'a surement tout dans elsawin mais je sais pas exactement ce que tu cherche ?



L'affectation des pin de l'ECU sur le faiseau c'est ca ?

[wabbs]

oui c'est exactement ça



il me faut:



-2 masses



-le Capteur position papillon



-le regime moteur du moteur



-le signal vitesse vehicule





si tu as ça c'est royal



ps: j'ai payer l'avcr 275€ livrer :bigthumbup:

[carfancy]

-> MP on voit ca ce soir par téléphone.

[wabbs]

j'ai repondu a ton MP merci encore

[wabbs]

merci carfancy d'avoir pris sur ta soirée pour me filé le coup de main :coucou:
