Hello !



Voilà un tuto afin d'avoir la musique de votre smartphone/tablette/lecteur mp3 sur votre Audi A4 équipé en autoradio d'origine.



Pour ma part j'ai choisi le Dension Gateway Lite 3, le modèle le moins cher, que l'on peut trouver ici : http://www.carnlink.com/dension-gateway-lite-audi,fr,4,GLAU.cfm



A noté que ce modèle là ne possède pas l'option bluetooth, mais uniquement un port usb pour une clef ou une prise spécial pour pouvoir connecter un iPhone/iPad/iTouch/iPod et ainsi avoir les commandes au volant.



Le Dension se connecte sur la prise du chargeur CD. Donc si vous avez un chargeur CD, sachez que vous ne pourrez plus l'utiliser après.



J'ai choisi avec mon Dension l'adaptateur Lightning car je possède un iPhone 6s.

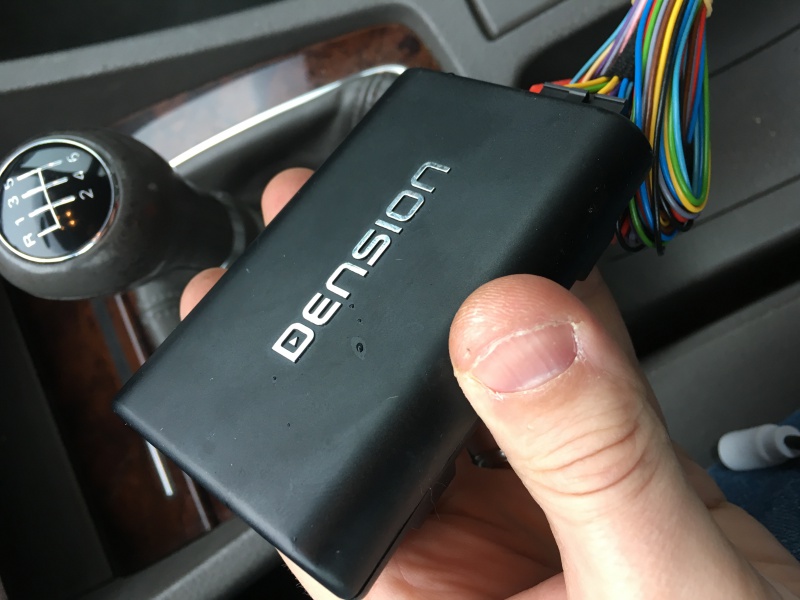

Voici le dension :

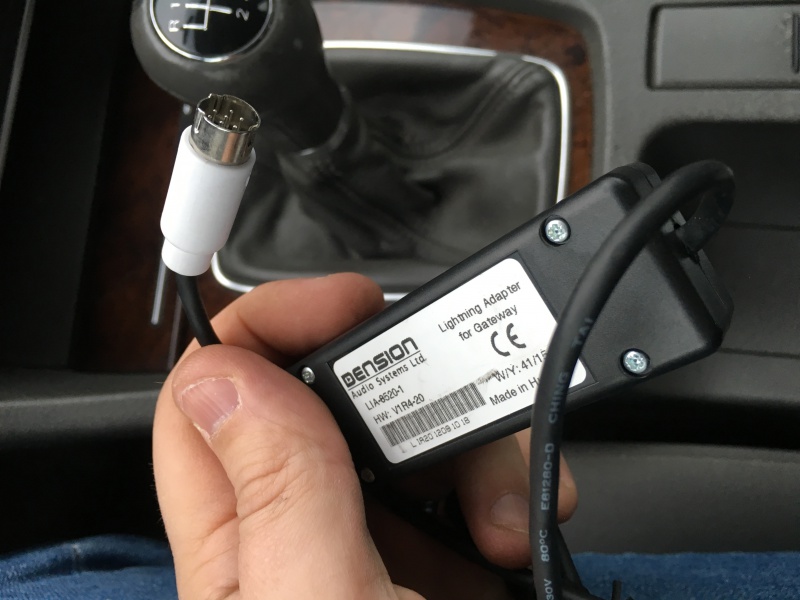

Voici l'adaptateur Lightning :

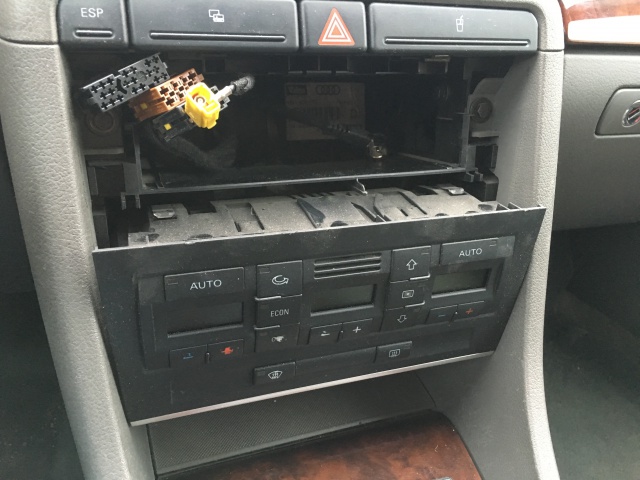

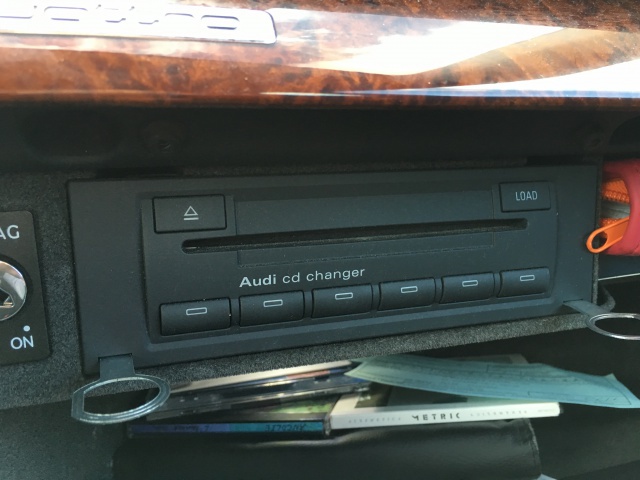

1) Tout d'abord il vous faut retirer l'autoradio avec des clefs d'extraction que l'on peut trouver un peu partout. Il en faut 4 pour le RNS et 2 pour le Concert. A noter qu'il faut aussi les clefs pour retirer le chargeur CD.

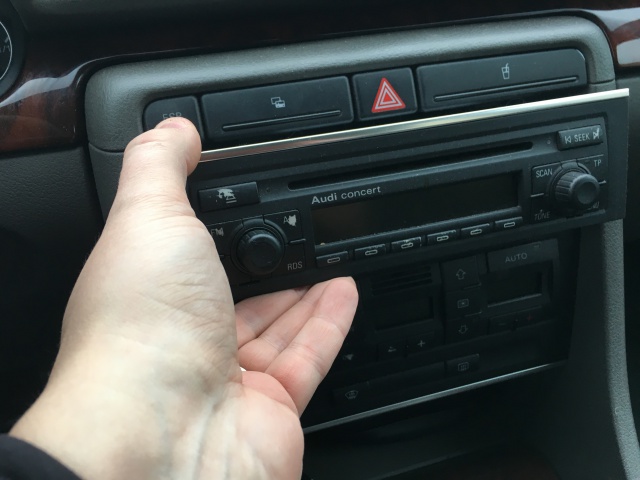

Le concert :

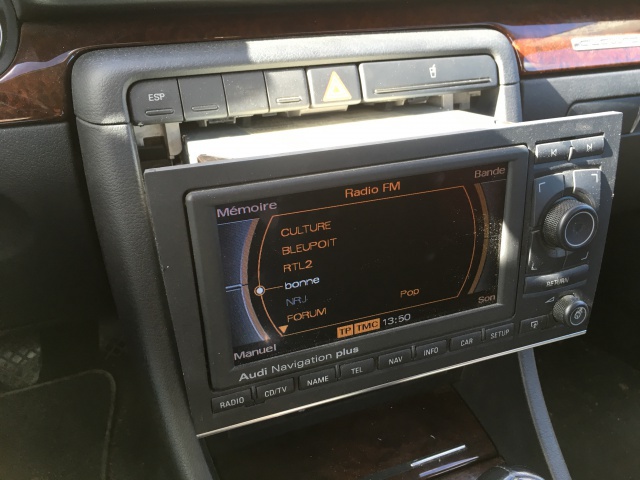

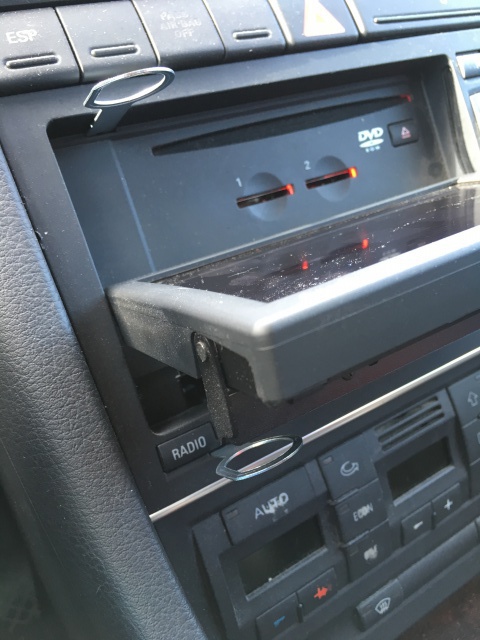

Le RNS :







Ensuite il faut choisir ou vous souhaitez faire sortir le câble usb de l'iPhone ou la rallonge usb pour la clef.

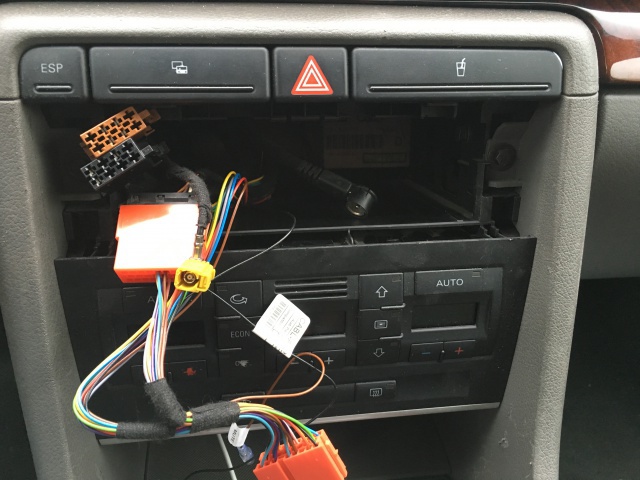

Pour le Concert j'avais fait sortir le câble sous le bloc de climatisation en perçant un petit trou :

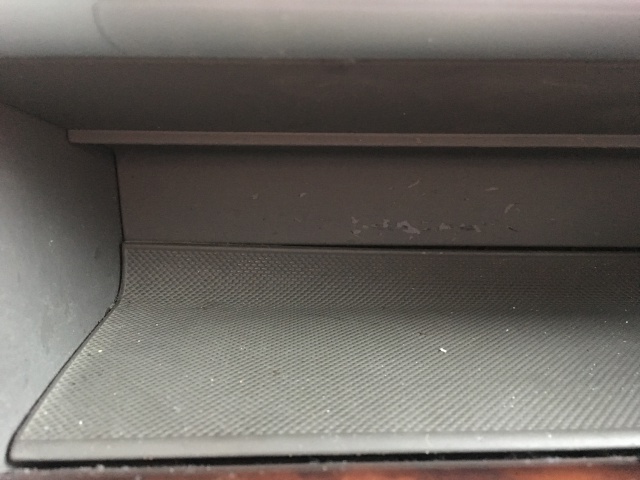

Voilà sans trou.

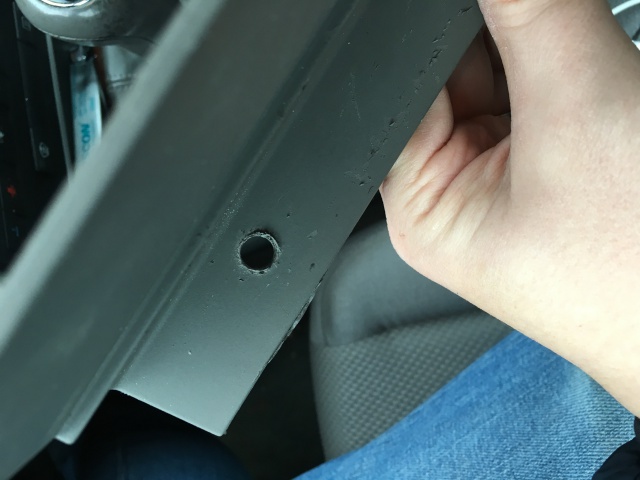

On peut retirer facilement cette pièce pour la percer :





On passe le câble, voilà la photo sans la pièce percée (j'ai pas pris la photo une fois la pièce remise) :

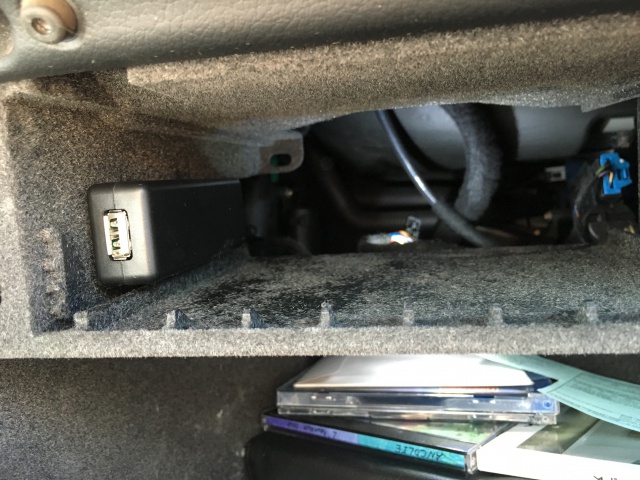

Pour le RNS, j'ai decider de placer le module lightning dans la boite à gants, pour cela il faut passer le câble derrière à droite, il y a un accès jusque dans la boite à gants. Avec du velcro, j'ai fixé le module lightning :

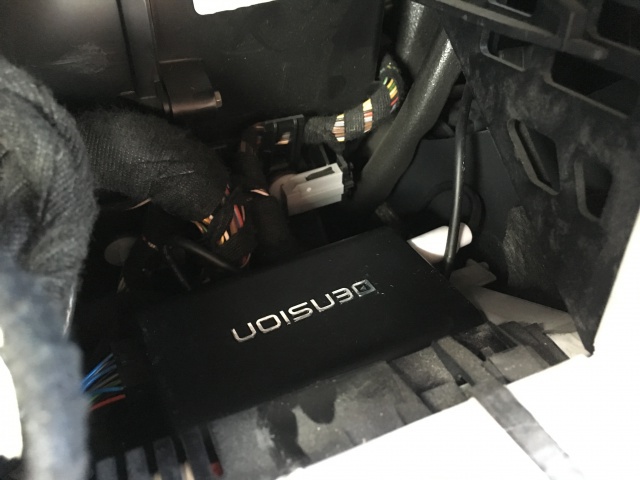

Ensuite on place le dension derrière le boitier de clim, c'est là qu'il y a le plus de place.

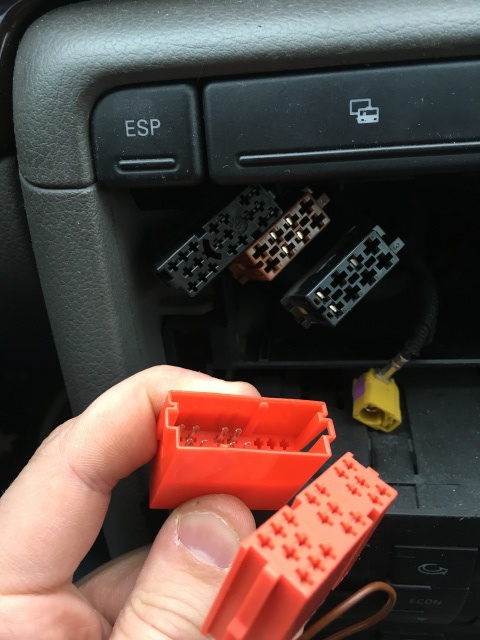

Puis, on connecte le faisceau du Dension fourni avec à l'autoradio.

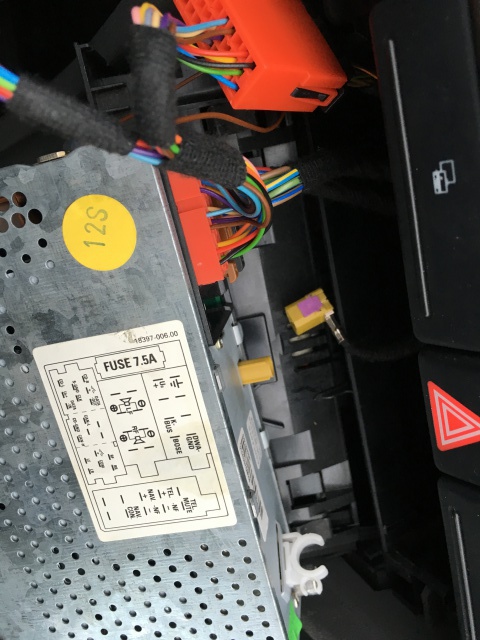

Sur le CONCERT :

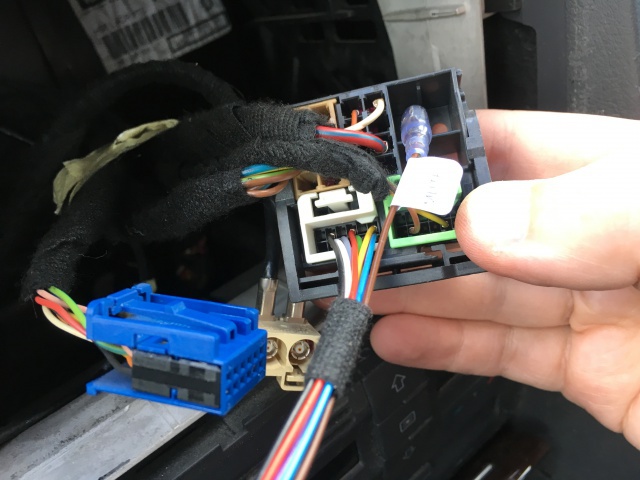

Sur le RNS, la prise blanche à la place de la bleue :

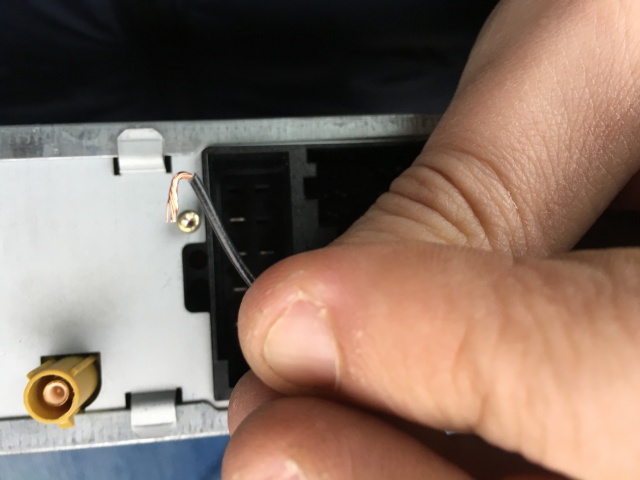

Il faut ensuite relier le fil GND à une des vis de l'autoradio sans quoi ça ne fonctionnera pas. A noter qu'il y a aussi un fil "mute" à connecter. J'avais réussi sur le concert à connecter la fiche mais sur le RNS pas moyen.

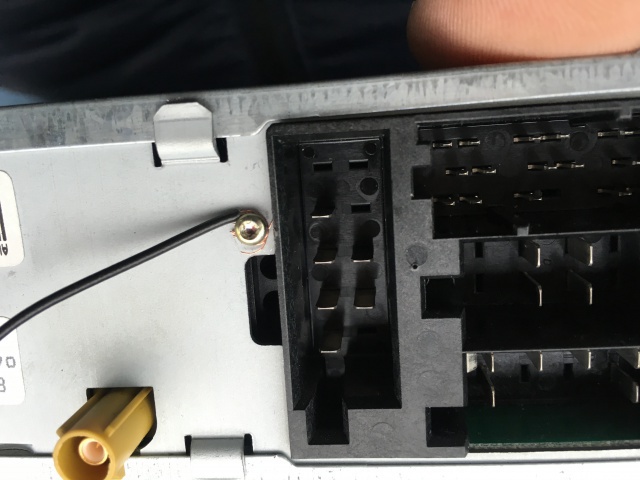

Sur le CONCERT :

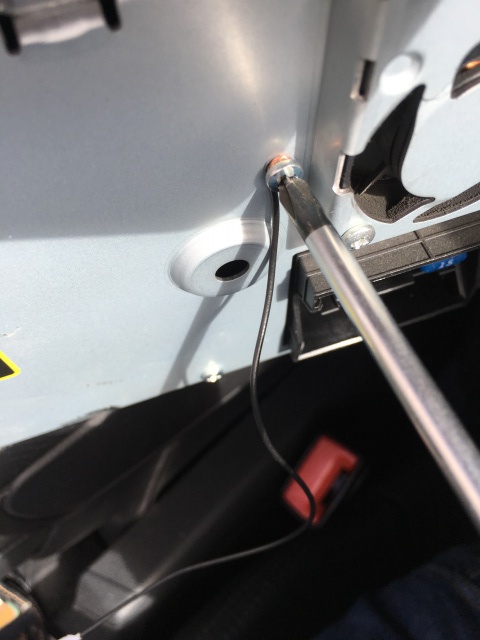

Sur le RNS :





Ensuite plus qu'a remettre l'autoradio.

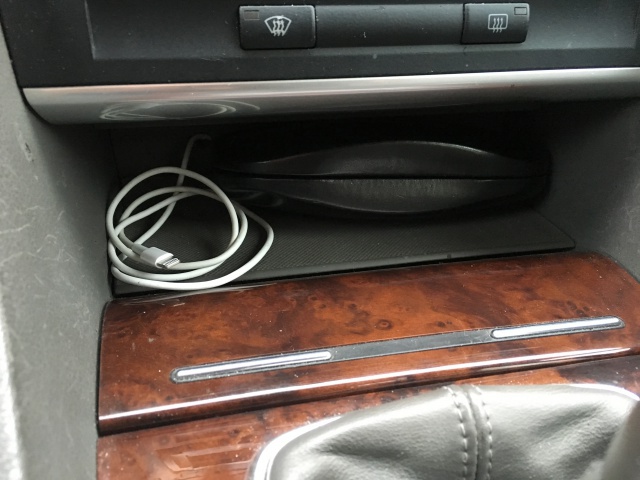

Voilà l'installation fini avec le CONCERT :

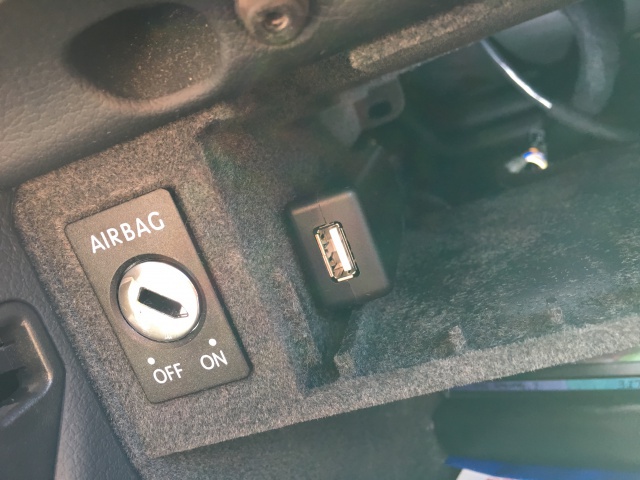

Avec le RNS, la prise dans la boite à gants :









Et voilà ! Si vous avez des questions, n'hésitez pas ! :)

[Anthony 84500]

Bonjour sympa votre tuto .



ça fonctionne aussi sur les RNS-D ???
