Bonjour je viens d'acheter un retro intérieure électro mais malheureusement les a3 8v ne sont pas pre câblé comme certaine a1 ;( je recherche le schéma pour trouver le plus 12volt après constat ou la bonne broche pour le connecter et le codage si il y en a un !! Merci pour vos réponses





Envoyé de mon iPhone en utilisant Tapatalk

[NOVA3]

Hello :)



Le faisceaux d'origine est disponible chez Kufatec.de

[dubedition]

Merci mais le faisceau je l'ai bien trouvé il vaut 27 ! Mais le câblage dans la boite a fusible ?





Envoyé de mon iPhone en utilisant Tapatalk

[dubedition]

Je recherche un plus après contact mais je veux le faire comme à l'origine de préférence





Envoyé de mon iPhone en utilisant Tapatalk

[Mickey30200]

Salut Dubedition,

J'avais réalisé ce montage sur mon Q3 il y a un an.
Cela a marché parfaitement.
J'ai gardé le dossier, je vais te mettre les liens.

Par contre je n'ai pas mis tous le faisceau (acheté chez Kufatec) du retro jusqu'au fusible à toi de voir.
J'avais branché mon retro avec les fils du plafonnier (on trouve tout, y compris un 12v après contact).

L'achat du retro peut se faire sur un des 2 sites:
http://www.ebay.de/itm/Audi-Q3-8U-A3-8V-Ruckspiegel-Innenspiegel-Abblendbar-Auto-Dipping-8U0857511A-EP5/281483699649?_trksid=p2047675.c100011.m1850&_trkparms=aid%3D222007%26algo%3DSIC.MBE%26ao%3D1%26asc%3D20140107083420%26meid%3Dcbd2437aa94a44ff8687d31e52b148d3%26pid%3D100011%26prg%3D20140107083420%26rk%3D4%26rkt%3D10%26sd%3D171232340513
http://www.ebay.de/itm/Audi-A3-8V-Q3-8U-Innenspiegel-Abblendbar-8U0857511A-Kristallsilber-Regensensor/251517428693?_trksid=p2047675.c100011.m1850&_trkparms=aid%3D222007%26algo%3DSIC.MBE%26ao%3D1%26asc%3D20140107083420%26meid%3Dbc40b3539d0e4b3d925707d00670b616%26pid%3D100011%26prg%3D20140107083420%26rk%3D2%26rkt%3D10%26sd%3D261290777340

Il y a des posts sur l'A1 (comparable à l'A3):
http://forums.audipassion.com/topic/147279-retroviseur-interieur-automatique-en-seconde-monte/

Mon branchement sur plafonnier est là :
http://forums.audipassion.com/topic/154799-recherche-tuto-pose-retro-electrochrome/?hl=%2Btuto+%2Bpose+%2Bretro+%2Belectrochrome&do=findComment&comment=2854549

Branchement avec faisceau complet voir ci dessous (en anglais):
http://www.audizine.com/forum/showthread.php/340055-Auto-Dimming-Mirror-Retrofit-Information-and-DIY-(long)

Tu peux regarder aussi là:
http://forums.audipassion.com/topic/91109-retroviseur-electrochrome-detecteur/page-5?hl=%2Btuto+%2Bpose+%2Bretro+%2Belectrochrome&do=findComment&comment=2252613

Voici le schéma que j'ai utilisé pour le branchement:


Si tu as des soucis, n'hésite pas à poser des questions....

Bon branchement.... :roi: :race:

[dubedition]

Merci de ta réponse je vais étudier tt ca demain matin en rentrant du boulot !! Jai deja le retro acheter 60 euros sur le bon coin ;) et il es déja monter reste le câblage !!!!





Envoyé de mon iPhone en utilisant Tapatalk

[Mickey30200]

:icon5:Alors tu en es ou?

est ce que cela marche?

[dubedition]

Je commence le montage à l'instant !! Et je suis un peu embêter pour démontage du plafonnier ;( j'ai peur de pete les clips





Envoyé de mon iPhone en utilisant Tapatalk

[dubedition]





Envoyé de mon iPhone en utilisant Tapatalk

[dubedition]

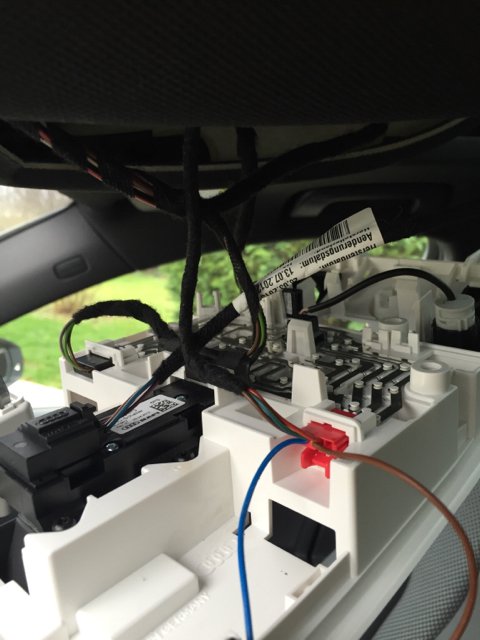

Bon j'ai fais un essai juste en volant pour tester cela fonctionne ;) plus qu'à faire cela propre !!! Par compte pas de + après contact c'est un + après déverrouillage portière mais cela fonctionne pareil !!

Avec cette installation on économise 27 euros pour le cable kufatec





Envoyé de mon iPhone en utilisant Tapatalk

[Mickey30200]

Tu as raison c'est un " plus " après déverrouillage, mais come tu dis, cela revient quasi au même !

OUI tu fais des économies en le faisant toi même.



Par contre je n'avais pas soudé les 2 fils directement sur le support du retro.

J'avais commandé la prise qui va bien en concession (ce n'était pas très cher).

J'ai du mettre la référence sur les liens que je t'ai fournis.



Cela marche c'est le principal.

Bon boulot.... y a plus qu'à remonter proprement.

BRAVO :applaudit: :applaudit: :applaudit:

[dubedition]

Merde je n'avait pas vu pour la prise ;( tampi c'est fait





Envoyé de mon iPhone en utilisant Tapatalk

[NOVA3]

Attention tes soudures ne sont pas top....

Rassure moi tu as isolé entre les deux soudures ?

[dubedition]

Ui Ui la ct juste pour le test en volant je vais acheter la petite prise d'ailleurs si quelqu'un a la ref !!!!





Envoyé de mon iPhone en utilisant Tapatalk

[Mickey30200]

Salut Dubedition,

J'avais commander quelques pièces à AUDI Prestige à Nîmes pour réaliser ce montage sur mon Q3:

- 3 câbles individuels femelles (réf : 00097 90 34 E) 10€HT chacun (pas indispensable, mais c'est les fils officiels Audi avec les cosses pour la prise).

- 1 connecteur plastique pour le brancher au nouveau rétroviseur (réf : 8K0971833) 3,13€HT (indispensable, plutôt que de souder les fils direct car DANGER).



Attention, les prix ont peut être évoluer c'était en Mars2014.

La solution de brancher sur le plafonnier est la meilleure et la plus simple solution.
Sinon acheter le câble complet (avec connecteur retro + connecteur capteur pluie) chez kufatec:

https://www.kufatec.co.uk/shop/en/Audi/A1-8X/Rainsensing-Interior-Mirror-Harness-Audi-A1-8X-Q3-8U

Il faut ensuite enlever les garnitures du véhicule pour y incorporer le cable (gros boulot) et brancher comme suit:

capteur jour/pluie:
-pin n°1: c'est le "+", à raccorder sur le fusible n°16 (les n° se trouve derrière le boitier sur la partie rose)
-pin n°2: c'est la masse (ground)
-pin n°3: c'est le fil de retour d'information, vers le réseau de bord, connecteur F pin 3 (le fil doit être de couleur mauve)

Et pour la grande cosse, celle du rétro:
-pin n°1: c'est le "+", à raccorder sur le fusible n°4 (les n° se trouve derrière le boitier sur la partie rose)
-pin n°2: c'est la masse (jel'ai couplé à la masse du capteur comme ça un fil de moins :))
-pin n°3: c'est de signal de marche arrière, à raccorder sur le réseau de bord, connecteur B pin 1 (le fil doit être de couleur Bleu-rouge)

A++

:race:

[dubedition]

Merciiiiiii





Envoyé de mon iPhone en utilisant Tapatalk

[jlgoa]

Salut Dubedition,



J'avais réalisé ce montage sur mon Q3 il y a un an.

Cela a marché parfaitement.

J'ai gardé le dossier, je vais te mettre les liens.



Par contre je n'ai pas mis tous le faisceau (acheté chez Kufatec) du retro jusqu'au fusible à toi de voir.

J'avais branché mon retro avec les fils du plafonnier (on trouve tout, y compris un 12v après contact).

L'achat du retro peut se faire sur un des 2 sites:

http://www.ebay.de/itm/Audi-Q3-8U-A3-8V-Ruckspiegel-Innenspiegel-Abblendbar-Auto-Dipping-8U0857511A-EP5/281483699649?_trksid=p2047675.c100011.m1850&_trkparms=aid%3D222007%26algo%3DSIC.MBE%26ao%3D1%26asc%3D20140107083420%26meid%3Dcbd2437aa94a44ff8687d31e52b148d3%26pid%3D100011%26prg%3D20140107083420%26rk%3D4%26rkt%3D10%26sd%3D171232340513

http://www.ebay.de/itm/Audi-A3-8V-Q3-8U-Innenspiegel-Abblendbar-8U0857511A-Kristallsilber-Regensensor/251517428693?_trksid=p2047675.c100011.m1850&_trkparms=aid%3D222007%26algo%3DSIC.MBE%26ao%3D1%26asc%3D20140107083420%26meid%3Dbc40b3539d0e4b3d925707d00670b616%26pid%3D100011%26prg%3D20140107083420%26rk%3D2%26rkt%3D10%26sd%3D261290777340

Il y a des posts sur l'A1 (comparable à l'A3):

http://forums.audipassion.com/topic/147279-retroviseur-interieur-automatique-en-seconde-monte/

Mon branchement sur plafonnier est là :

http://forums.audipassion.com/topic/154799-recherche-tuto-pose-retro-electrochrome/?hl=%2Btuto+%2Bpose+%2Bretro+%2Belectrochrome&do=findComment&comment=2854549

Branchement avec faisceau complet voir ci dessous (en anglais):

http://www.audizine.com/forum/showthread.php/340055-Auto-Dimming-Mirror-Retrofit-Information-and-DIY-(long)

Tu peux regarder aussi là:

http://forums.audipassion.com/topic/91109-retroviseur-electrochrome-detecteur/page-5?hl=%2Btuto+%2Bpose+%2Bretro+%2Belectrochrome&do=findComment&comment=2252613

Voici le schéma que j'ai utilisé pour le branchement:

Si tu as des soucis, n'hésite pas à poser des questions....

Bon branchement.... :roi: :race:





Salut Mickey30200,



Merci pour tes explications. Je suis nouveau ici et après avoir cherché pas mal, je suis tombé sur ton post. Je possède une A3 8V1 avec le plafonnier à Led.



Je suis en attente de mon rétroviseur Electrochrome et du câblage de Kufatec. Ce qu'il me manque c'est le schéma de câblage dans le plafonnier. Le lien que tu as mis ne semble pas donnez de renseignement sur ce câblage.



Serait il possible de me nous redonner cet information?



Un grand merci d'avance.

[dubedition]

Bon j'ai fais un essai juste en volant pour tester cela fonctionne ;) plus qu'à faire cela propre !!! Par compte pas de + après contact c'est un + après déverrouillage portière mais cela fonctionne pareil !!

Avec cette installation on économise 27 euros pour le cable kufatec





Envoyé de mon iPhone en utilisant Tapatalk







Envoyé de mon iPhone en utilisant Tapatalk

[YacPiana]

J'ai lu (je ne sais plus où) que si on avait l'éclairage et le détecteur de pluie automatique, l'installation d'un retro intérieur electro c'était simplement du "plug and play".

ça parle à quelqu'un ?

[dubedition]

Moi pour ma par jai tt ca et ce n'était pas pre câbler !! Sur certaine a1 je crois que c'est le qu'à. !!





Envoyé de mon iPhone en utilisant Tapatalk

[jlgoa]

Salut YacPiana,



je confirme que ce que dit dubedition, ce n'est pas forcément pré-câblé. Je viens de faire le montage ce week-end sur mon A3 de 2014 et ce n'était pas du tout pré-câblé. J'ai pu facilement raccordé le rétro sur une masse et un +12V du plafonnier. Par contre, je n'ai pas trouvé de +12V après contact. En conséquence, le rétro reste alimenté constamment, mais cela ne dérange pas. 2 capteurs et 1 led ne consomment que qq mV et ne risque pas de décharger ta batterie.

[YacPiana]

Moi pour ma par jai tt ca et ce n'était pas pre câbler !! Sur certaine a1 je crois que c'est le qu'à. !!





Envoyé de mon iPhone en utilisant Tapatalk



Salut YacPiana,



je confirme que ce que dit dubedition, ce n'est pas forcément pré-câblé. Je viens de faire le montage ce week-end sur mon A3 de 2014 et ce n'était pas du tout pré-câblé. J'ai pu facilement raccordé le rétro sur une masse et un +12V du plafonnier. Par contre, je n'ai pas trouvé de +12V après contact. En conséquence, le rétro reste alimenté constamment, mais cela ne dérange pas. 2 capteurs et 1 led ne consomment que qq mV et ne risque pas de décharger ta batterie.



Merci pour vos précisions. J'ai du mal lire ou confondre avec un autre véhicule (a1 ou q3?)

[dubedition]

Jlgoa c un + Apres déverrouillage donc aucun problème le retro ce coupe apres la fermeture des portes ;)





Envoyé de mon iPhone en utilisant Tapatalk

[the_kikers]

Dite moi pourquoi est ce que le rétro droit n'est jamais électrochrome ?

Est ce possible de faire les deux? j'ai déjà le coté conducteur.

[jlgoa]

Hello du édition,



Ben pas certain, car clés retirées et portes verrouillées, la led verte reste active! Pour moi, le rétro reste actif.

[dubedition]

Ha pas moi !! Tu as du prendre le mauvais 12 v car tu as un 12v apres déverrouillage
