Installation autoradio multimedia GPS (2DIN) AUDI A4 B7

[Pippo_130]

Bonjour à tous





Je suis l'heureux possesseur d'une A4 B7/EXEO et je me permets de poster sur ce forum afin de profiter de vos lumières.

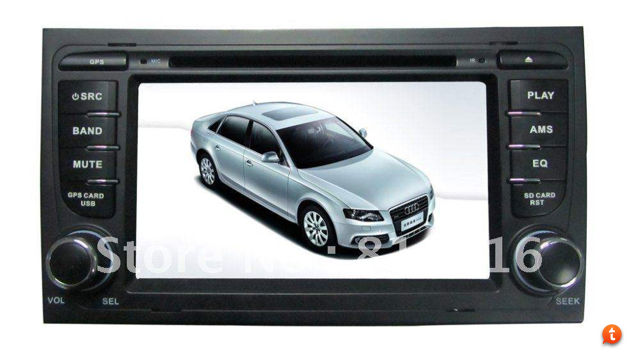

En effet, j'ai commandé un autoradio GPS "noname (car le prix était réellement attractif).







Premiers résultats :



- Branchement aisé (les fiches et adaptateurs collent parfaitement à l'existant) mais ça occupe pas mal d'espace lors du rangement de l'autoradio dans l'emplacement final.



Au niveau des fonctionnalités :



- GPS (IGO nickel, reception nickel)

- Lecteur CD / DVD / MP3 (nickel)

- Lecteur carte SD, MINI USB et connectique IPOD/IPHONE dans boite à gant (nickel - mais certains format de carte ou de clé ne sont pas reconnus => 32 Go je pense)

- Radio (réception assez faible pas pas d'antenne, juste un fil bleu (qu'il faut peut être brancher quelque part sur notre belle - mais je ne sais pas encore ou)

- Commandes au volant (nickel grace au CAN-BUS)

- Haut Parleur (très bon sur les 4 de devant, mais pas de son sur les 4 quel j'ai derrière. Les branchements d'origine semblent correctes, mais il me manque peut être une branchement complémentaire pour l'amplification)

- Bluetooth (réception d'appel, du calpin, des musiques, images, vidéos => Nickel). Par contre un petit souci quand c'est moi qui appel (les gens m'entendent mais moi je les entends pas).

- Lecture vidéo DivX, AVI, MPEG,...



Ce que je n'ai pas tester encore :



- Chargeur virtuel 6 CD (faut que je m'achète une micro SD supplémentaire qui restera dans la voiture)

- BOX tuner TV (normal car pas encore reçu).







Durant la semaine, avec le boulot j'ai pas beaucoup de temps...Mais bon, j'ai quand même réussi à régler mon souci de HP arrière ;)

Deux câbles non dénudés portaient la mention AMP-CON (un sortant du poste, l'autre de l'adaptateur issu du faisceau de la voiture). Je les ais relié et voilà ! mes 8 HP sont de nouveaux opérationnels!





Par contre, me reste encore quelques fils, dont certains que je ne sais ou brancher ???



un bleu sortant du poste et mentionnant "ANT" (je me dis bien que ce doit être l'antenne, mais je ne sais ou le raccorder - fil nu protégé d'un cache isolant) :

Je suis sur que ça devrait régler mon pb de réception radio, mais où doit-il aller ??? :/​

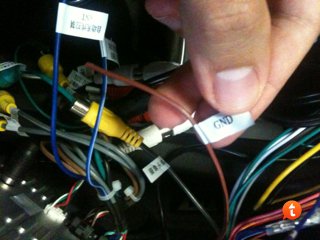

Un fil marron nommé GND et sortant du poste (sans doute une masse), mais je ne sais ou il est prévu de le brancher ? Et quelle fonction est affectée s'il n'est pas branché?

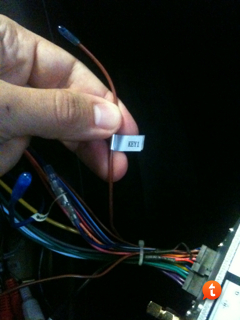

Un fil KEY1 marron sortant du poste, mais je ne sais ou il est prévu de le brancher ? Et quelle fonction est affectée s'il n'est pas branché?

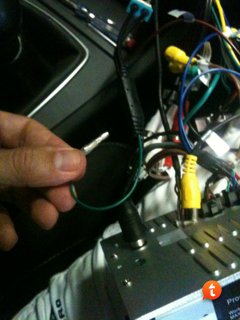

Et enfin un fil vert revenant du fakra, muni d'une cosse mais dont je ne connais pas la fonction, ni l'endroit ou le brancher ?









Si ça vous parle, n'hésitez pas, car je ne veux pas me planter :/







En vous remerciant par avance pour votre aide cher forumistes :)

Modifié 20 mai 2014 par Pippo_130

[laurent60]

Je pense que ton fil bleu antenne sert à commander une antenne électrique

[Pippo_130]

Bonjou Laurent,



Merci pour ton retour. À quoi cela correspond ? ou puis-je vérifier que je suis bien équiper de cela ? (différence avec une antenne normale ?)

Et au final, à quoi dois-je le brancher (quelle ocsse ou fiche y correspond ?).



Merci pour l'aide que vous pourrez m'apporter.

[yv12]

salut

il y en a un qui est a brancher je sais plus trop ou pour une histoire de camera de recul en marche arriere.

[giaco]

bonjour,comment avez-vous branchez les commandes au volant car j'ai une audi a4 (exeo) et pas de report compteur

et commandes au volant qui ne fonctionnent pas. j'ai les fils key 1 et key 2 ansi qui gnd qui ne sont pas branchés. merci de votre expérience.



[mazak]

Bonjour,



Je suis dans le même cas avec mon autoradio, j'ai le key1 et le key2 et le GND en sortie d'autoradio à rebrancher sur le faisceau de mon A4 B7 pour récupérer les commandes au volant, mais je ne sais pas où brancher ces 3 fils sur la voiture ?



Merci.

[Cil20]

Key 1 et Key 2 c est les CAD le gnd c est la masse pour les videos

Pour avoir les CAD si c est comme les Peugeot faut acheter un adaptateur qui va apprendre.au poste les fonctions des boutons
