Brancher un adaptateur universel rns e

Messages recommandés

Bonjour a tous. J aurai besoin d aide pour brancher un adaptateur video universel. Je ne veu rien cramer avec un mauvais branchement. J ai regarder un peu dans le forum mais je suis toujours un peu perdu. Le cablage n est pas tout a fait pareil. Si vous pouver m aider ou meme si je peut trouver quelqu un dans le coin, ca m aiderai beaucoup. Merci d avance de vos réponses !

Partager ce message


Lien à poster
Partager sur d’autres sites

Désolé j ai du suivre les topic pour savoir mettre les photo. En tout cas merci d avance.

Il y a un fil rouge donc le + et un file marron de la meme taille je suppose la masse. Et deux petits files, je suppose les can H et L.

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci pour vos réponses. J ai encore une question sur le forum j ai lu qu il fallait faire une manip avec le vag-com pour que ca fonctionne? Si c est le cas je suis totalement perdu j ai pas ca.

Partager ce message


Lien à poster
Partager sur d’autres sites

oui il faut le vagcom

et non pas de code tant qu il reste sur la meme voiture

Partager ce message


Lien à poster
Partager sur d’autres sites

Nikel j ai tout bien branché ce week-end. Ca marche je te remercie de ton aide. Du coup il faut le vag com pour que le mode tv resete en roulant !? La j aurai besoin de quelqu un qui puisse me le faire, je suis pres d Orly a bonne entendeur. j ai rien de tout ca et je m y connais pas du tout.

Partager ce message


Lien à poster
Partager sur d’autres sites

A ce prix, c'est une copie, c'est certains. Après, c'est difficile de t'en dire plus. Certains vendeurs font des copies qui fonctionnent parfaitement, d'autres non car il faut du matos spécifique (modèle de graveur bien particulier) pour faire une copie fonctionnelle.

De plus, il faut savoir qu'un dvd gravé à des pistes plus fines et moins profondes qu'un dvd original qui lui est "pressé". Tout ça pour dire qu'il faut une lentille parfaitement propre (voir tuto pour un nettoyage dans les règles), et au pire, si le nettoyage ne suffit pas, il faudra la remplacer (Ça concerne surtout les rns-e 192)

Partager ce message


Lien à poster
Partager sur d’autres sites

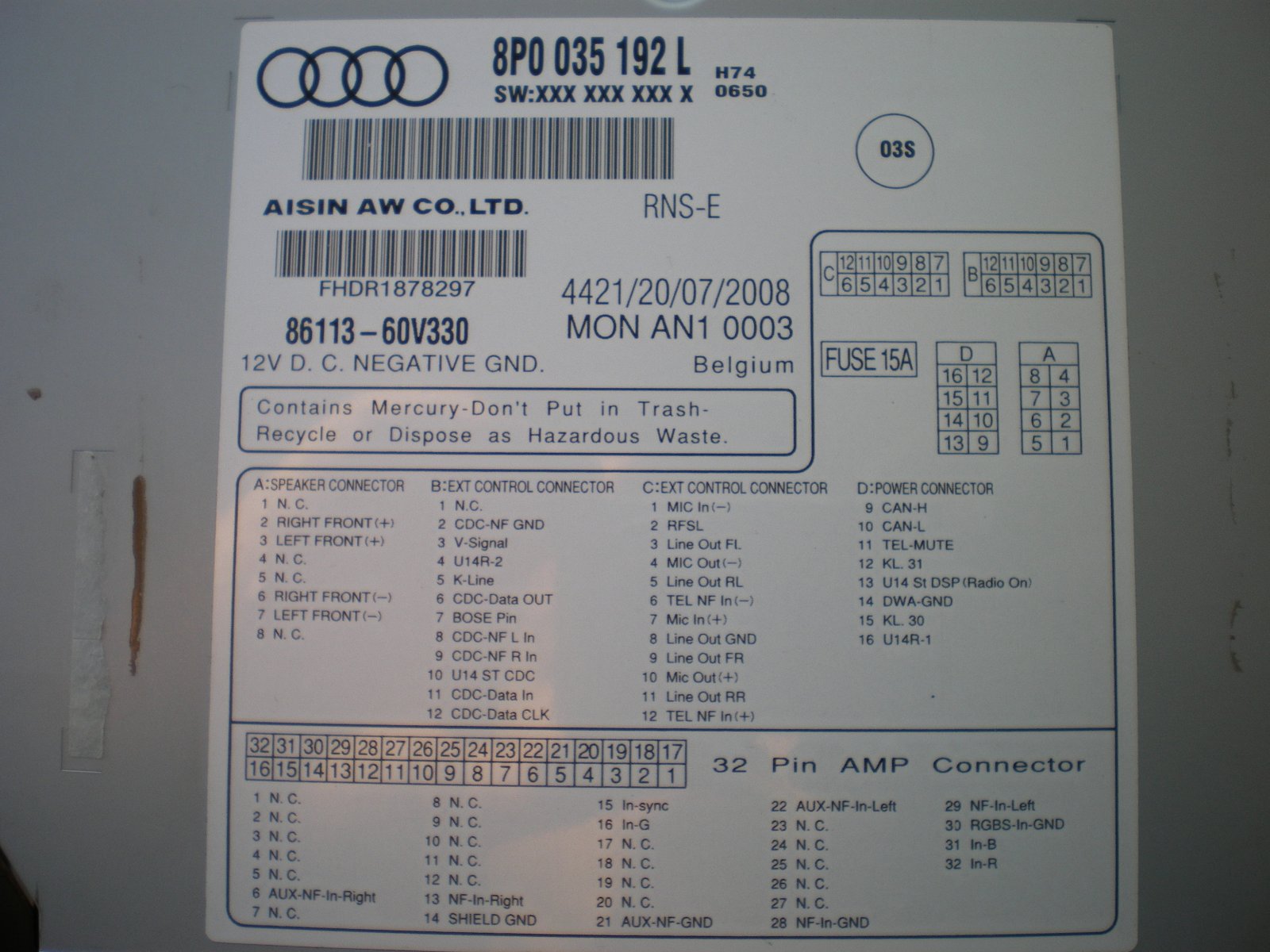

pin D9 et D10 pour les can

pin D12 pour le -

pin D15 pour le +

Salut le d15 c'est un + apres contacte?

Qu'est ce que les can H et can L?

Merci

Partager ce message


Lien à poster
Partager sur d’autres sites

Non, la D15 est un plus permanent.

Le canbus sert au dialogue entre le rns-e et la voiture. Il permet le diagnostique, la configuration...

Partager ce message


Lien à poster
Partager sur d’autres sites

Il n’y en a pas d’origine, il faut aller le chercher dans la boîte à fusible ou sur la centrale électrique

Partager ce message


Lien à poster
Partager sur d’autres sites

Pfff...

Sinon j'avais envisagé d'essayer de récupérer un plus qui arrive sur la commande de chauffage ( vu que le chauffage marche que contact mis)

Partager ce message


Lien à poster
Partager sur d’autres sites

pas sur que trouve a cet endroit, toutes les commandes de contact se font via le canbus

Partager ce message


Lien à poster
Partager sur d’autres sites

En fait je veux juste pouvoir alimenter un boîtier Bluetooth "compatible" mais le câble trop court pour aller à la boite à fusible... Et biensur je veux couper l'alimentation des que je coupe le contacte!

Partager ce message


Lien à poster
Partager sur d’autres sites

Bon je croux que je vais devoir rallonger les fils...

Il faut que j'aille jusq'a la boite a fusibles? Et je me branche de quelle facon?

Merci

Partager ce message


Lien à poster
Partager sur d’autres sites

Tu peux mettre un relais commandé par le remote de ton autoradio. De cette façon, ton boiter ne sera almienté que lorsque l’autoradio sera allumé

Partager ce message


Lien à poster
Partager sur d’autres sites

Ah... Je sais meme pas ce que c'est un relais!! J'pensais trouver un + et un - derriere l'autoradio... J' suis pas dans l'c***

Partager ce message


Lien à poster
Partager sur d’autres sites

Ok, donc pour le relais :

Broche D13 (remote) sur une des 2 pattes de la bobine du relais, et l’autre patte de la bobine à la masse (D12 du rns-e)

Ensuite, pour les contacts de puissance : 1 patte à la broche D15 du rns-e et l’autre sur le + de ton module

Partager ce message


Lien à poster
Partager sur d’autres sites

Genial! Merci🤣

Mais quel type de relais je dois utiliser? As tu une reference, un modele a me conseiller? (desole j'y connais pas grand chose!🤔)

Partager ce message


Lien à poster
Partager sur d’autres sites

tu as acheté un sacré relais ! remarque, il ne va cramer de sitôt !

le cablage :

85 : a la broche D13

86 : a la broche D12

30 : a la broche D15

87 : + alimentation de ton module

87a : non utilisé

- alimentation de ton module à la broche D12

Partager ce message


Lien à poster
Partager sur d’autres sites



Il sera dans le tableau de bord... Ca devrait aller... Au pire j'essairai d'en trouver un moins puissant!
