mécanisme leve vitre arriere

[fabrice.soler]

Bonjour,



Mon mécanisme de lève vitre arrière de mon audi A4 vient de me lâcher. J'en ai acheté un chez audi (~100€), mais voila je calle, je n'arrive pas à la démonter.

Il semble qu'il soit nécessaire de démonter le montant de la vitre. Auriez-vous un plan, un tuto ? cela m'aiderait énormément.

Bonne journée,

Fabrice

[mousss]

Salut, voila ce que j'ai trouvé sur Elsawin



Cadre de glace et lève-glace : vue d'ensemble du montage



1 -

Cadre de glace



q

Dépose :



q

Déposer le revêtement de porte →Revêtements, insonorisants; Groupe de rép.70.



q

Extraire le joint de porte du cadre de glace.



q

Déposer le moteur de lève-glace → Chapitre ou le lève-glace à commande manuelle → fig.



q

Débrancher les connecteurs électriques.



q

Déposer les vis -7- et -8-.



q

Dévisser les vis -3--4-;-6- et -10- et extraire de la porte le cadre de glace avec le lève-glace en procédant vers le haut.



q

Repose :



q

Mettre en place le cadre de glace et le lève-glace dans la porte en procédant par le haut.



q

Engager la moitié supérieure du joint situé côté porte dans la partie supérieure du cadre de glace.



q

Visser sans serrer les vis de fixation -4- à l'avant et à l'arrière.



q

Visser ensuite les vis dans l'ordre -3-;-10-; -8- sans les serrer.



q

Serrer à la main les boulons d'ajustage -4-.



q

Repousser légèrement vers l'intérieur la partie supérieure du cadre de glace -1-.



q

Serrer les vis -3- et -10- à 32 Nm.



q

Serrer les boulons d'ajustage -4- à 32 Nm.



q

Bloquer la vis -8- à 10 Nm.



q

Serrer la vis de fixation -flèche- dans le cadre de glace à 32 Nm.



q

Engager la moitié inférieure du joint de porte dans la doublure de porte.



q

Fixer le rail de lève-glace à l'aide de la vis -7- dans la doublure de porte.



q

Enfoncer les tétons filetés du tambour de lève-glace à travers la doublure de porte jusqu'à ce qu'ils s'encliquettent → Anker.

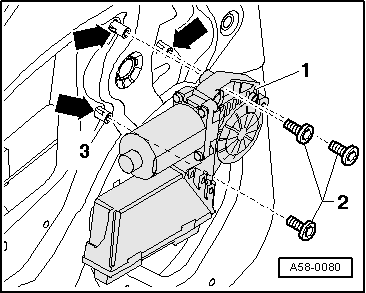

Moteur de lève-glace : dépose et repose



Dépose



–

Revêtement de porte déposé →Revêtements/insonorisants; Groupe de rép.70



Nota

t

Le moteur de lève-glace peut être déposé ou reposé quelle que soit sa position ou la position de la vitre latérale.



t

Avant la dépose du moteur, débrancher les connecteurs électriques.







–

Déposer les vis Torx -2--T30- et retirer le moteur.



Repose



–

Lors de la repose, veiller à ce que les tétons filetés -flèches- soient encliquetés dans la tôle intérieure de porte.



–

Mettre en place le moteur de lève-glace -1- et fixer les vis -2-.



–

couple de serrage : 3,5 Nm.

Nota

t

Après la repose du moteur et le raccordement des câbles, mettre le contact d'allumage et le couper.



t

Remonter ensuite la glace de porte jusqu'en butée et maintenir la commande de lève-glace actionnée pendant environ 2 secondes.



t

Cette position correspond à la position de base, et la fonction de fermeture et d'ouverture de la glace est activée.







[vivian31]

Je l'ai fait la semaine dernière.



Ce que t'as mis mouss est assez bien expliqué et montré.



Sinon tu peut t'aider des tutos pour l'avant c'est assez semblable...

[mousss]

+1 , après l’arrière coté gauche l'année dernière, je viens de faire le coté droit la semaine dernière.... :reflexion:
