[B6 1.8T] Questions/Analyses suite mesures VAG-COM


Jordi78000

Messages recommandés

Bonjour à tous !



Avec mon nouveau VAG-COM (merci Bagheera)Je viens de réaliser des mesures sur mon A4 B6 1.8T 163cv (BFB) de 2003 / full stock.

A partir des graph que j'ai essayé de mettre en forme, j'aimerais avoir vos avis et m'éclairer sur certains points svp.



Pour l'ensemble des mesures, la procédure a été la même : départ à 2000tr/min en 3ème jusqu'à ~6000tr/min en 3ème sur du plat (sans clim).

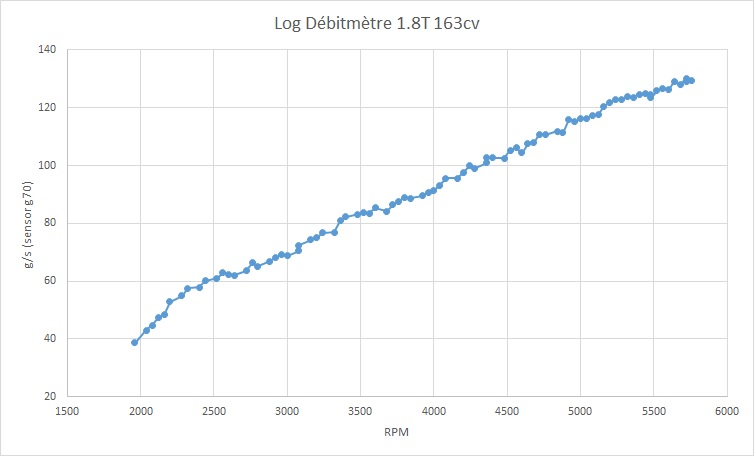

1. Débimètre






La courbe sort plutôt linéaire, par contre je suis à 130g/s au maxi.

Savez-vous me confirmer que c'est une valeur normale pour mon moteur svp ?

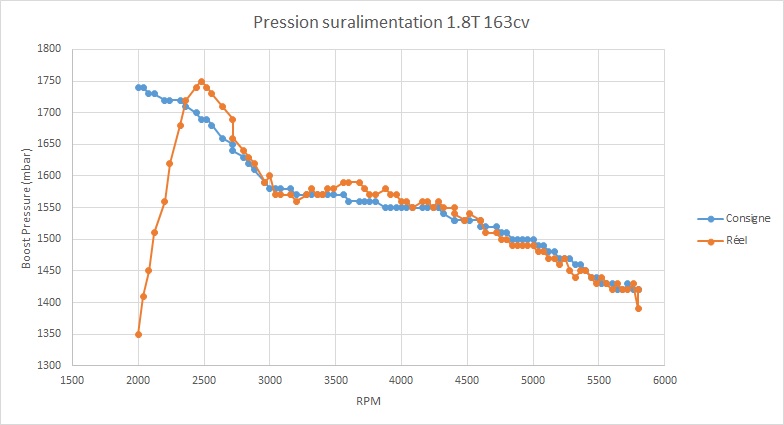

2. Pression de suralimentation






Après un pic à 1,75bar , j'ai l'impression que la courbe s'écroule assez vite. Ca vous parait normal ?

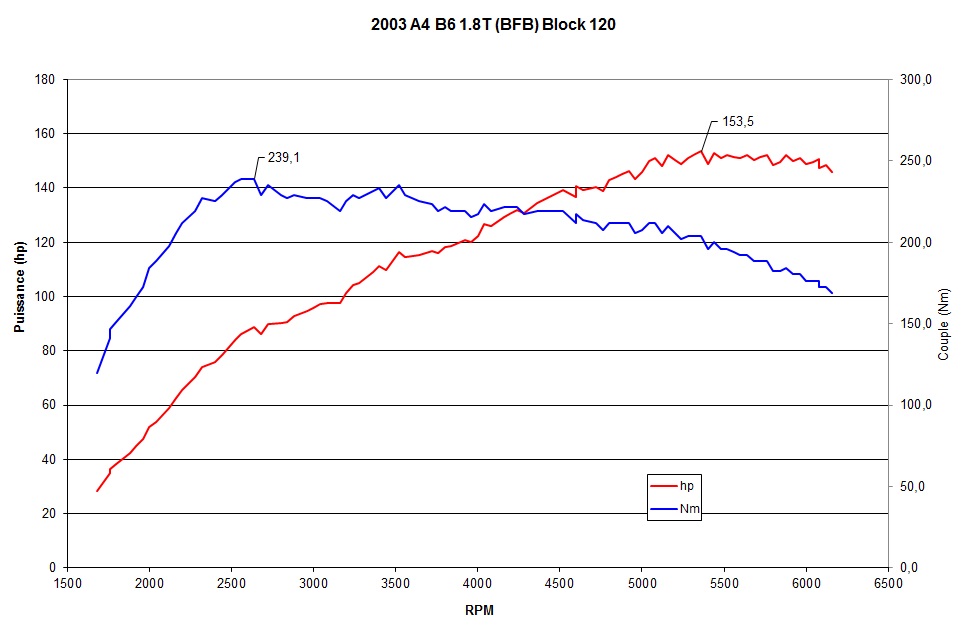

3. Mesure du couple



Je me suis servi du tableau fourni par RossTech pour le block 120 pour construire la courbe suivante :






Je ne sais pas trop ce que vaut le calcul de puissance mais le graph correspond à ce que j'attendais. Vos avis ?

Je n'ai pas affiché la valeur de consigne du couple mais celle-ci est constamment à 399,8Nm pendant toute la pleine charge...normal ?



Si besoin, je mets aussi les fichiers excel avec l'ensemble des données : http://dl.free.fr/gaJOQnuOK

J'espère qu'on spécialiste passera par là et pourra me donner son avis éclairé !



Merci,



Jordi

Lien vers le commentaire
Partager sur d’autres sites

  • 2 semaines plus tard...

Bonjour,



Je n'ai pas eu trop de succès avec mon post mais j'ai quand même eu qq réponses que je vais partager pour ceux qui se poseraient les mêmes questions :



- Débitmètre : RossTech indique qu'il y a un ratio de 0.8 entre la puissance (en cv) et le débit (en g/s).

Du coup, mes 130g/s sont conformes à ma puissance théorique de 163cv ! J'avais peur en lisant les posts des S3 qui montent à 190g/s...

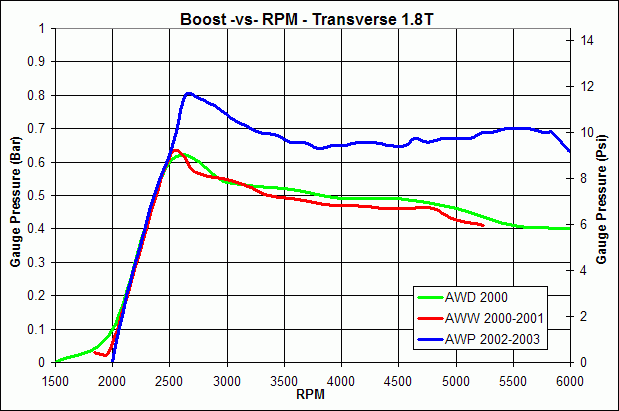

- Pression de turbo : il faut corriger les courbes de la pression atmosphérique (1bar par défaut), et au final ça ressemble à ce qu'on peut trouver sur les autres modèles :






Me voilà rassuré sur la santé de mon BFB !

Lien vers le commentaire
Partager sur d’autres sites

  • 6 mois plus tard...

Salut,

Je n suis franchement pas doué, je n'arrive pas à sortir le diagramme du couple à partir des valeurs du tableau sous openoffice calc.

Quel logiciel as-tu utilisé ?

Lien vers le commentaire
Partager sur d’autres sites

Bonjour,



J'ai utilisé Excel, certains formats sont dispos sur le site de RossTech : http://www.ross-tech.net/vag-com/examples/



Sinon, je te remets mes fichiers dans le lien suivant : http://dl.free.fr/vJ7Jnivnr , tu n'auras qu'à changer les données de départ pour que les graph se mettent à jour.



A+
