[topic]remplacement mecanisme chargeur cd

[quantume]

bonjour,

comme je l'avais decrit dans ma presentation,le chargeur cd dans la boite a gant etais HS,plutot que de remplacer le chargeur complet et me retrouver bloquer avec la protection component (que beaucoup de concession audi refuse de retiré et impossible de le faire avec VAG COM),j'ai trouver sur ebay que certain vendai le mecanisme de chargeur seul,souvent c'est lui qui est encause soit le chariot de chargement soit la lentille.



lorsque vous choisirai votre mecanisme faite une recherche par rapport a la reference vous verrai le mien a la reference sur l'etiquette grise 4E0 035 110A,ou demandai au vendeur si son mecanisme et compatible avec votre reference



j'ai passer l'etape de demontage du lecteur que vous trouverai dans d'autre topic ou l'on parle de mettre un AMI



voici comment sa se presente a gauche le chargeur a droite le mecanisme que j'ai recu





on demonte toute les vis qui tienne le capot 4 au total elle sont en dessous du scotch couleur argent,plus celle qui tienne le bandeau ou se trouve les touche 4 au total aussi 2 sur chaque fasse,on retourne le lecteur et on trouve trois langeuette que l'on declipse avec un tournevis,reste plus cas retiré le capot et la facade qui n'est retenu que par sa connection sur le circuit imprimé (j'ai oublier de prendre la photo des languette)

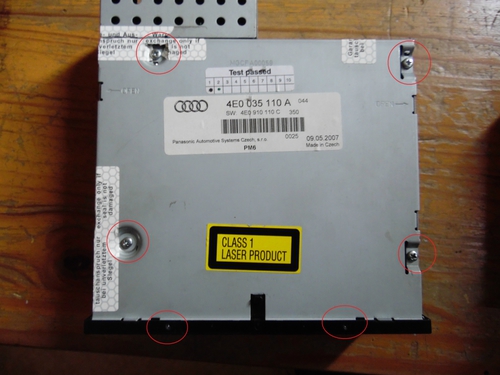

emplcement des vis du capot et de celle de la facade

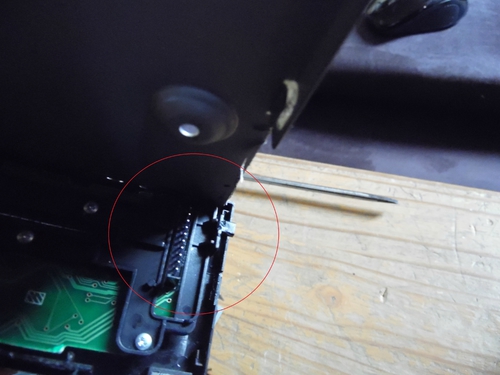

connection facade et circuit imprimé

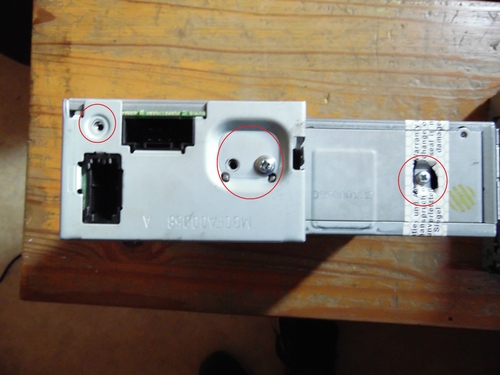

aller on continue,a l'arriere on retire toutes les vis que l'on voit cetaine sont planquer en dessous du scotch argenté



on retire le petit capot qui cache la prise d'alimentation de la voiture ainsi que la prise fibre optique





maintenant il reste plus cas retiré le mecansime avec le circuit imprimé qui se trouve sur la tranche (desolé j'ai oublier de prendre une photo)

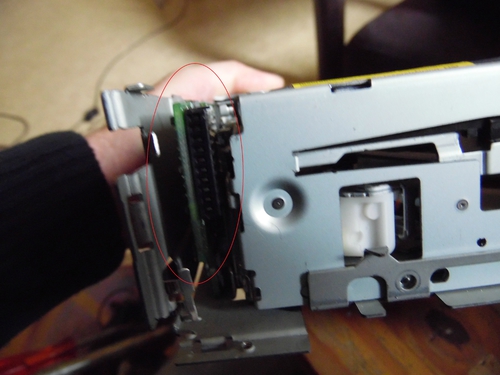

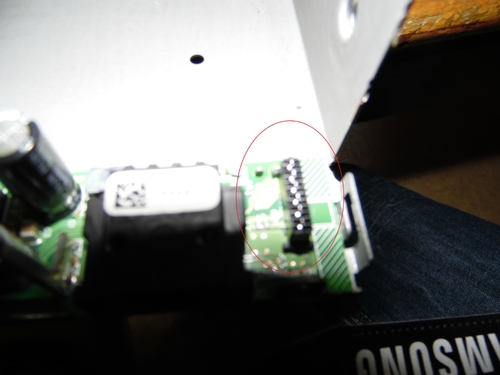

attention une connexion se fait entre le circuit ou se trouve les prise alimentation et la prise fibre optique et le circuit qui se trouve sur la tranche voir photos

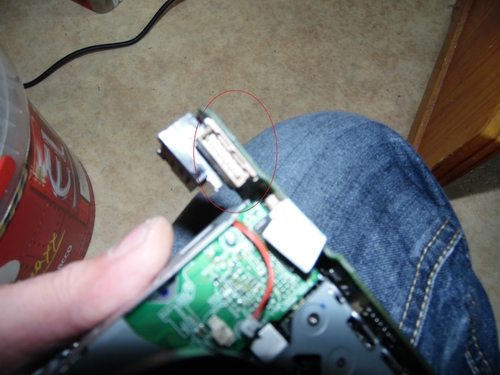

on arrive a la fin du demontage,il reste trois vis qui tienne le fameux circuit imprimé,et une piste de couleur blanche a retiré du mecanisme qui fait la liaison electronique

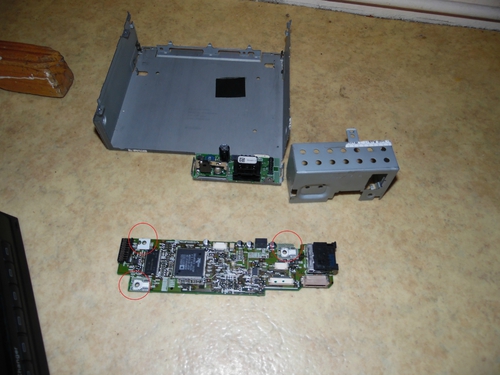

voici se qui reste a la fin je vous est entouré l'emplacement des vis qui maintienne le circuit imprimé sur le mecansime du chargeur



on prend le nouveaux mecanisme,on remet tous en place avec les vis,on remonte dans la voiture et hop





sa marche :petard:

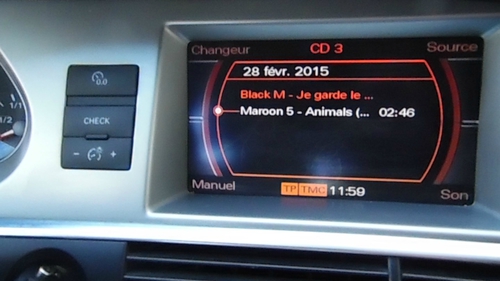

certain avais un doute que le miens soit MP3,il l'est bien j'ai pris un CD-R,que j'ai graver en passant par le graveur de windows comme si je voulai faire un cd de donné et voila le resultat





si vous avez besoin de precision n'hesiter pas poser les question





[SamZ-69]

Super tuto, surtout la photo du pouce...^^

Non sans rire, merci pour cette belle OP, je pense que ça servira à beaucoup d'entre nous...

[herisson34]

merci pour ce retour d’expérience

un tuto bien utile.

combien ça t'a coûté?

[quantume]

sa ma couté 139€ prix du mecanisme en angleterre frais de port inclus,j'ai trouver un site en allemagne ou l'on peut trouver tous les mecanisme que se soit lecteur DVD ou chargeur CD

http://www.lasertrader.de/

[herisson34]

ok, merci pour le lien

[miklo]

Bonjour a toutes et a tous alors deja un grand merci a quantum pour son tuto cela m a permis d economiser la levee de la protection composant sur mon chargeur cd.

je m explique j avais un vilain message sur le mmi qui disait chargeur defectueux j ai donc demonte la bete sorti tous les cd brancher debrancher rebrancher etc....mais rien n y faisait j ai donc decider d en acheter un la baie allemande pour 86 euros fdp compris.

recu hier j installe le chargeur en lieu et place de l ancien insert un cd et la mauvaise surprise le son coupe toute les 2 secondes carrement degoute sur l instant et a la recherche d info sur le probleme je tombe sur ce magnifique tuto que j ai suivi a la lettre.

Et la comme cite plus haut tous marche a merveille.

Merci a tous ceux qui participe a la vie de ce forum.

[jimbiker]

Une question. Si ont achète un chargeur cd neuf ou d'occasion et que l'ont prends juste le mécanisme. Ca fonctionne?

[quantume]

oui,car le but est de ne pas prendre la platine ou y'a le codage,d’ailleurs le mécanisme que j'ai mit vient de cette procédure,le mec rachète des lecteur et les démonte pour récupérer les mécanisme,pour pouvoir les revendre

[prt93]

bonsoir,

merci pour ce tuto très util

je vient de change mecanisme de chargeur cd mais pas de son

qui sort au niveau de haut parleur,

quest que je doit faire pour la suit,

vous pense que il des des codages a faire avec vagcom etc...

Merci d'avance
