Photos du changement de mon BNS 5.0 par un RNS-E

[jujug]

Hello,



en début de semaine j'ai changer mon GPS Monochrome BNS 5.0 par un RNS-E 193 G et j'ai pris quelques photos que je partage avec vous.



Installé en 5 minutes c'est très simple il m'a suffit de retirer mon BNS 5.0 (avec les clé d'extraction commandé avec), de débrancher les câbles (antenne GPS, antenne FM, câble du voyant d'airbag et la multiprise), de démonter le voyant "Passenger airbag off" sur le BNS et de de tout rebrancher/remonter. :roi:

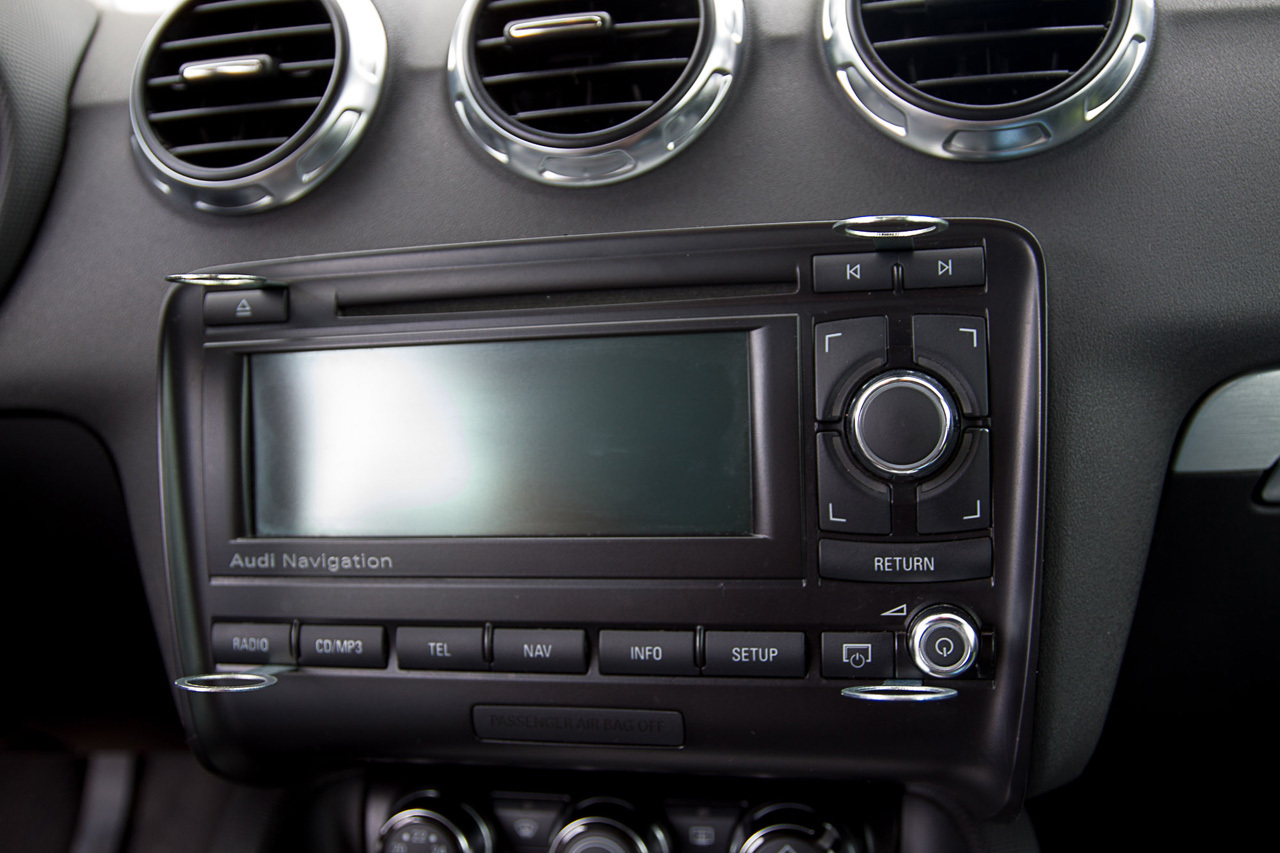

Insertion des clés dans le BNS 5.0 :

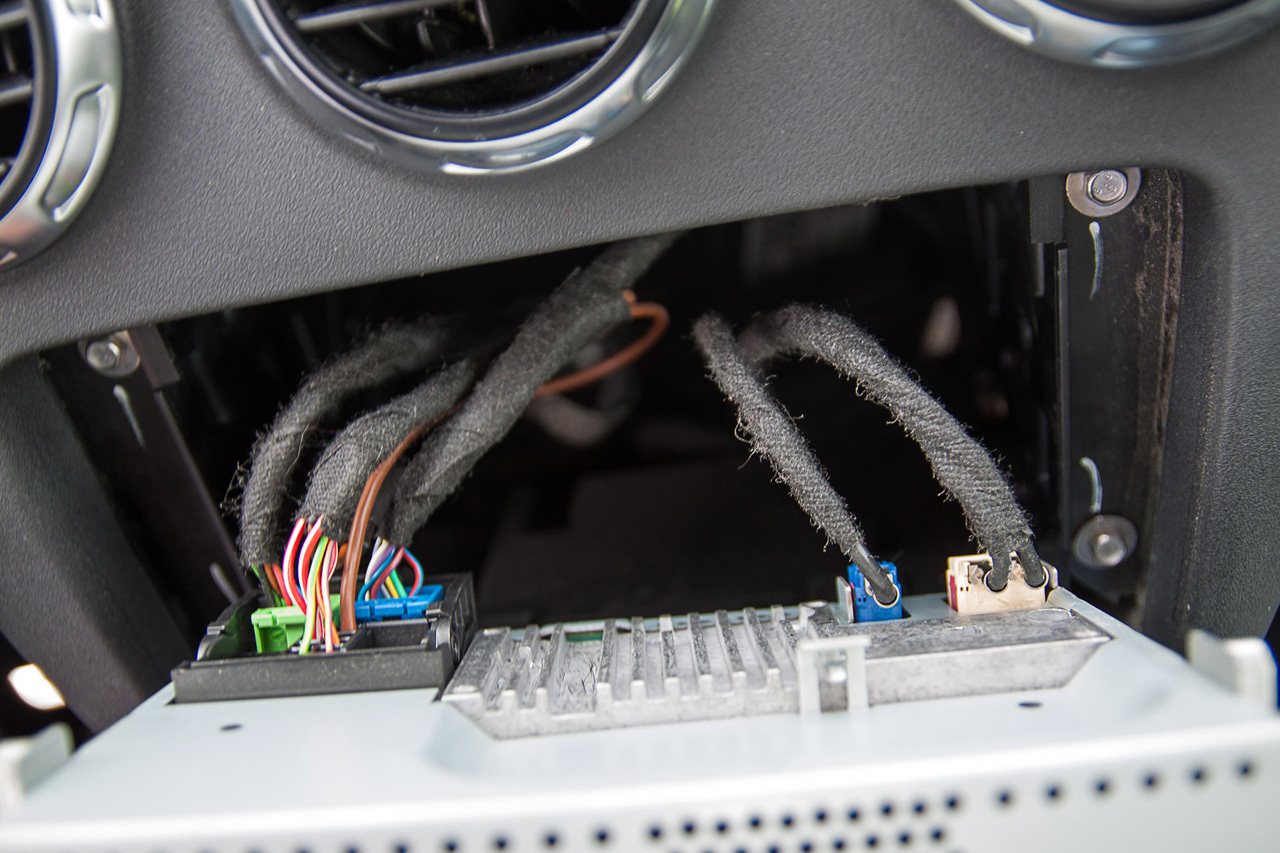

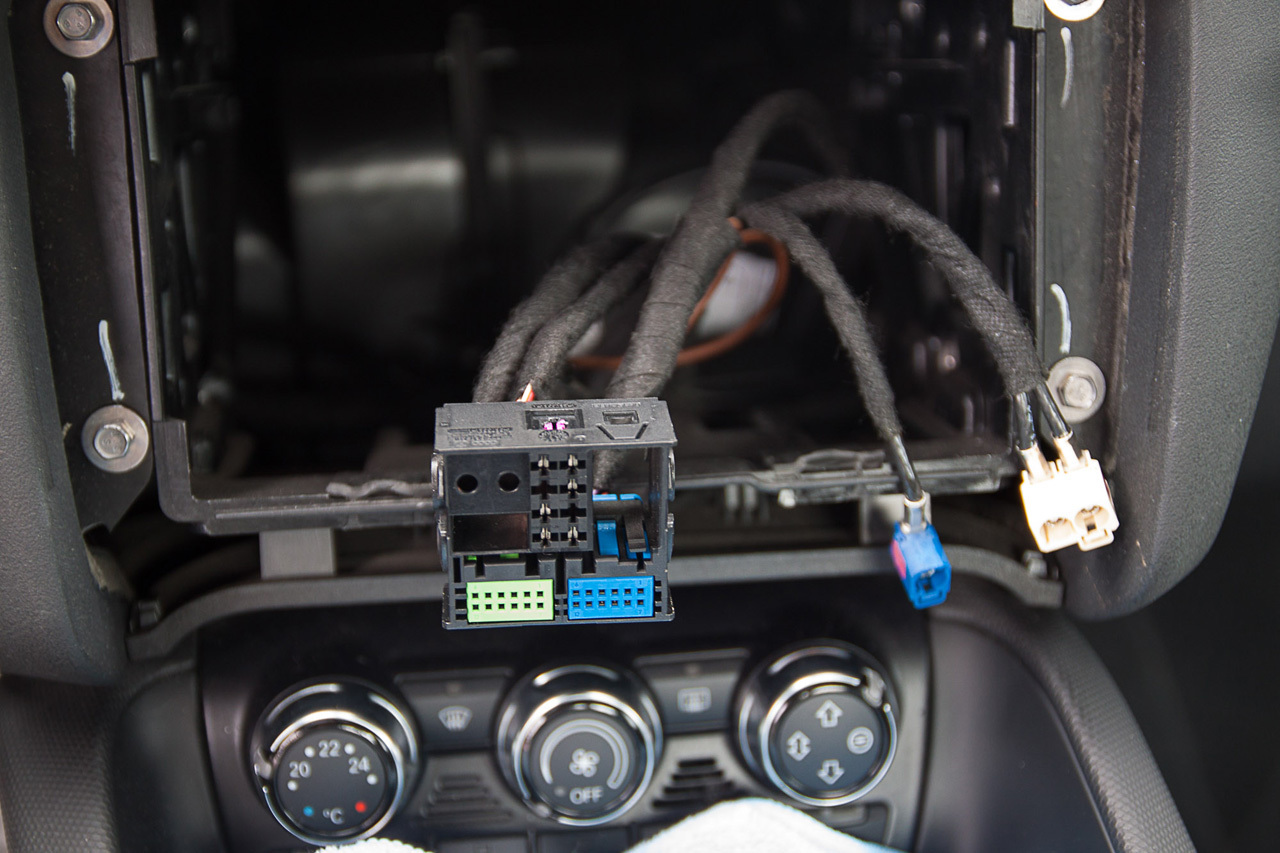

les câbles à débrancher/rebrancher (la multiprise noire, l'antenne GPS bleue et l'antenne FM beige et le câble d'airbag qu'on ne voit pas sur la photo)

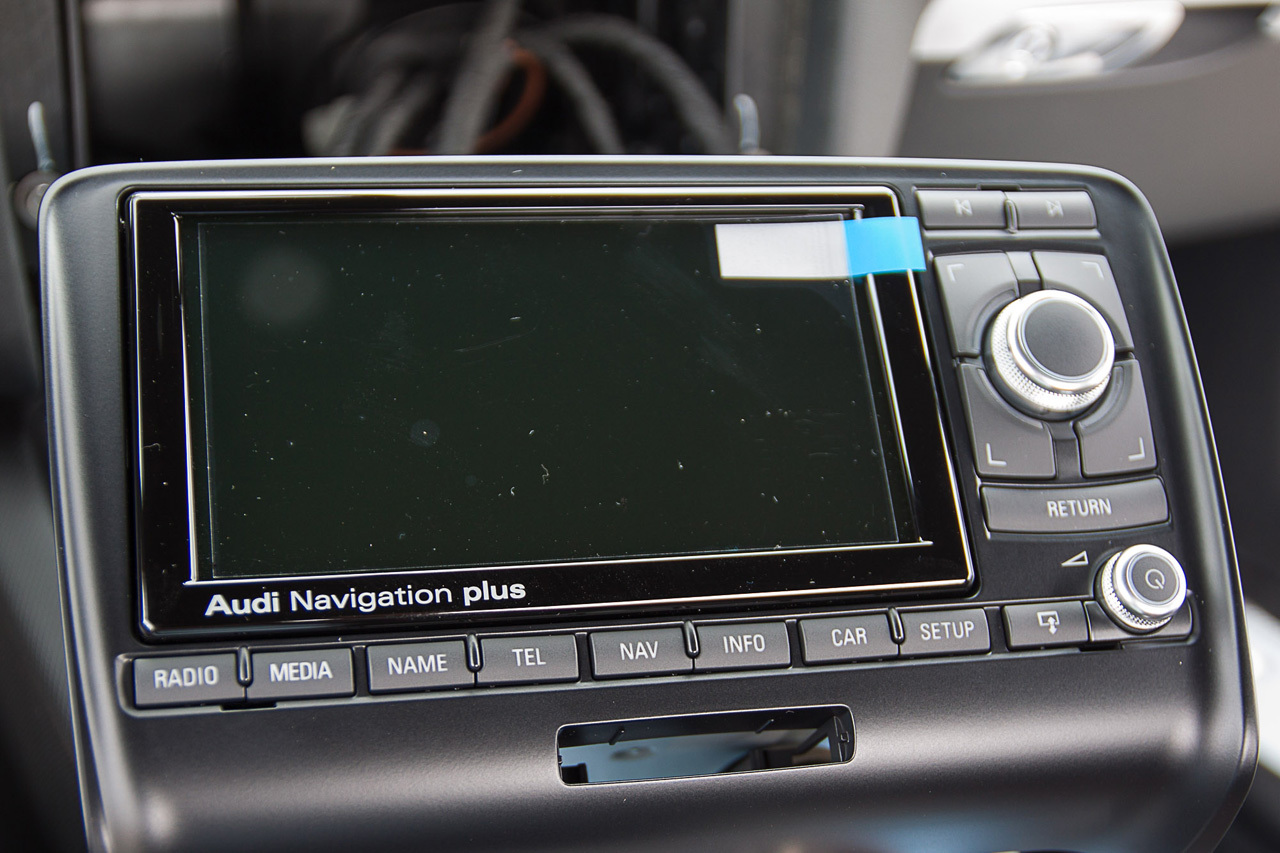

le RNS-E sans le voyant d'airbag :





avec le voyant d'airbag :

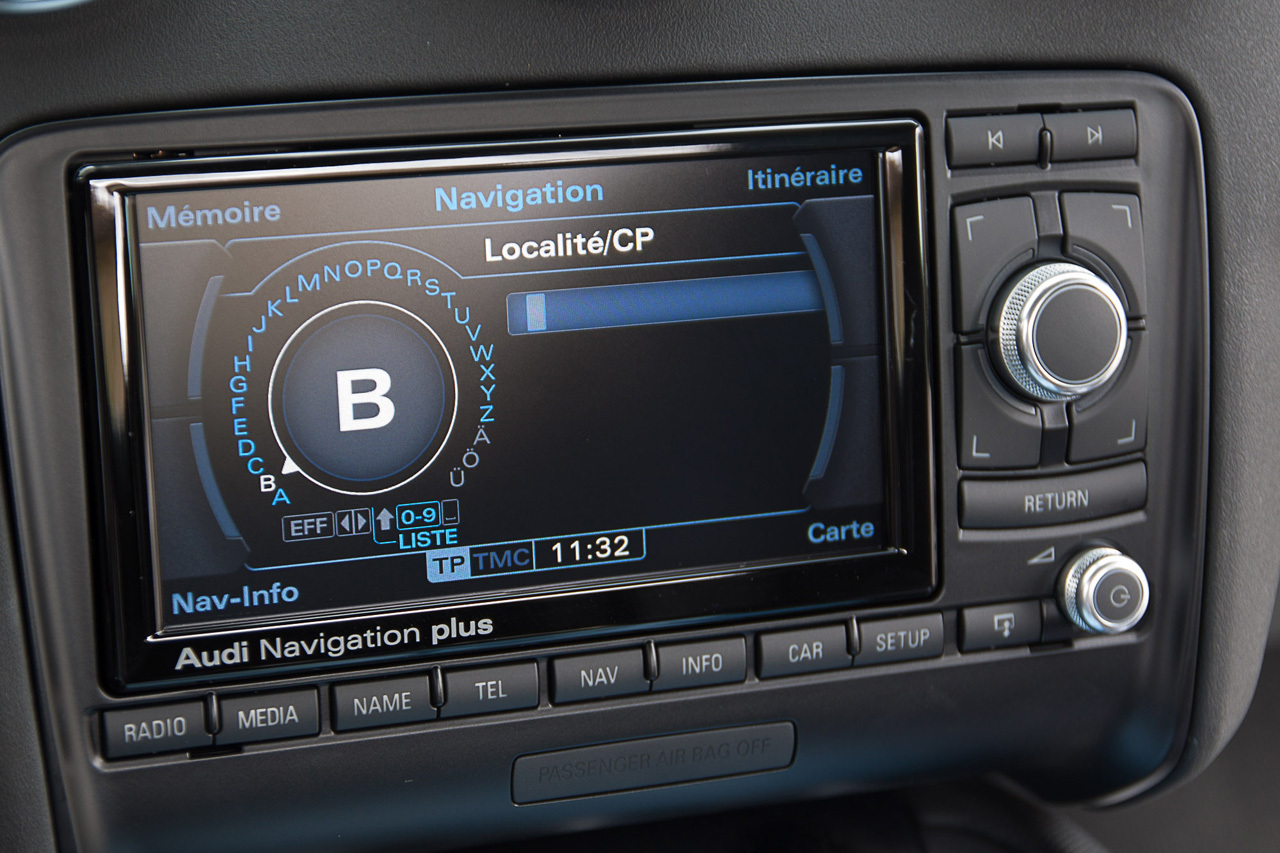

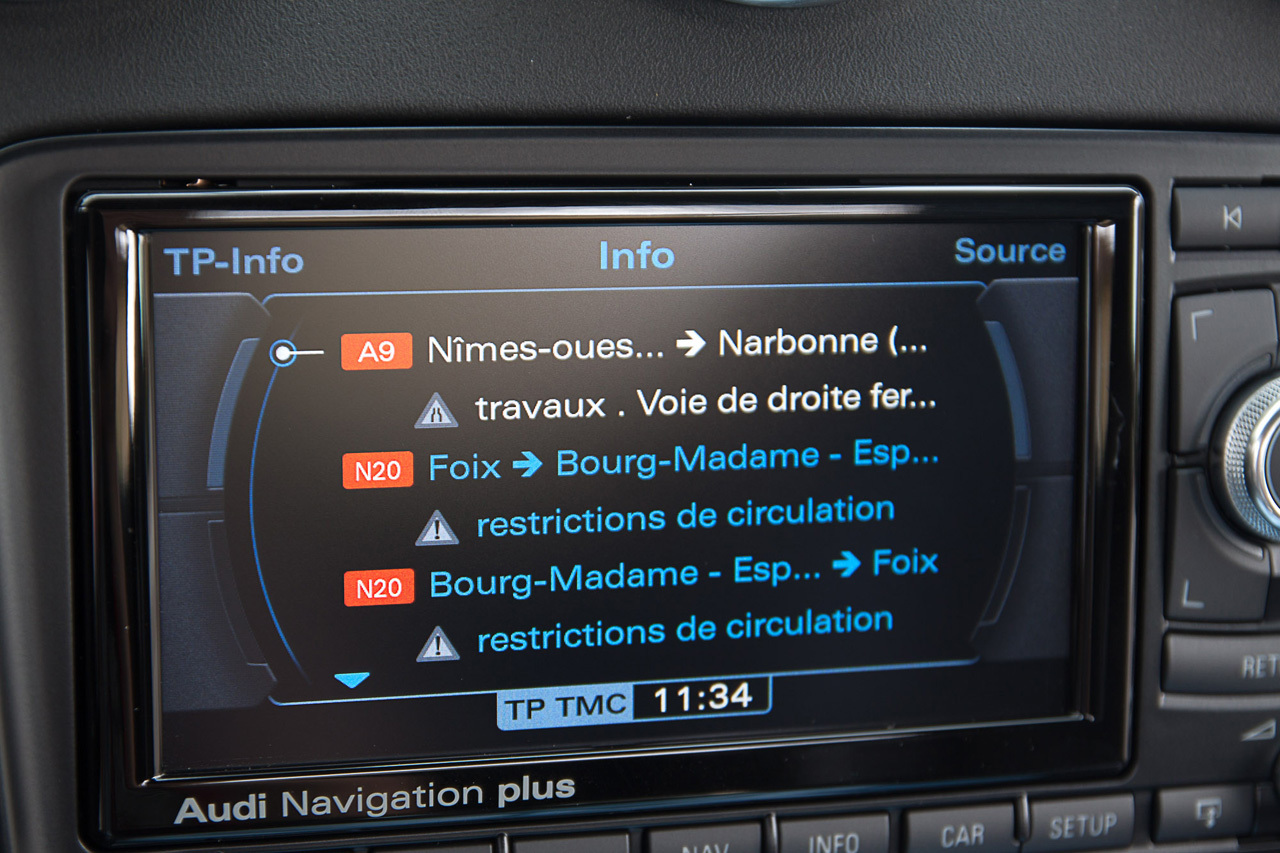

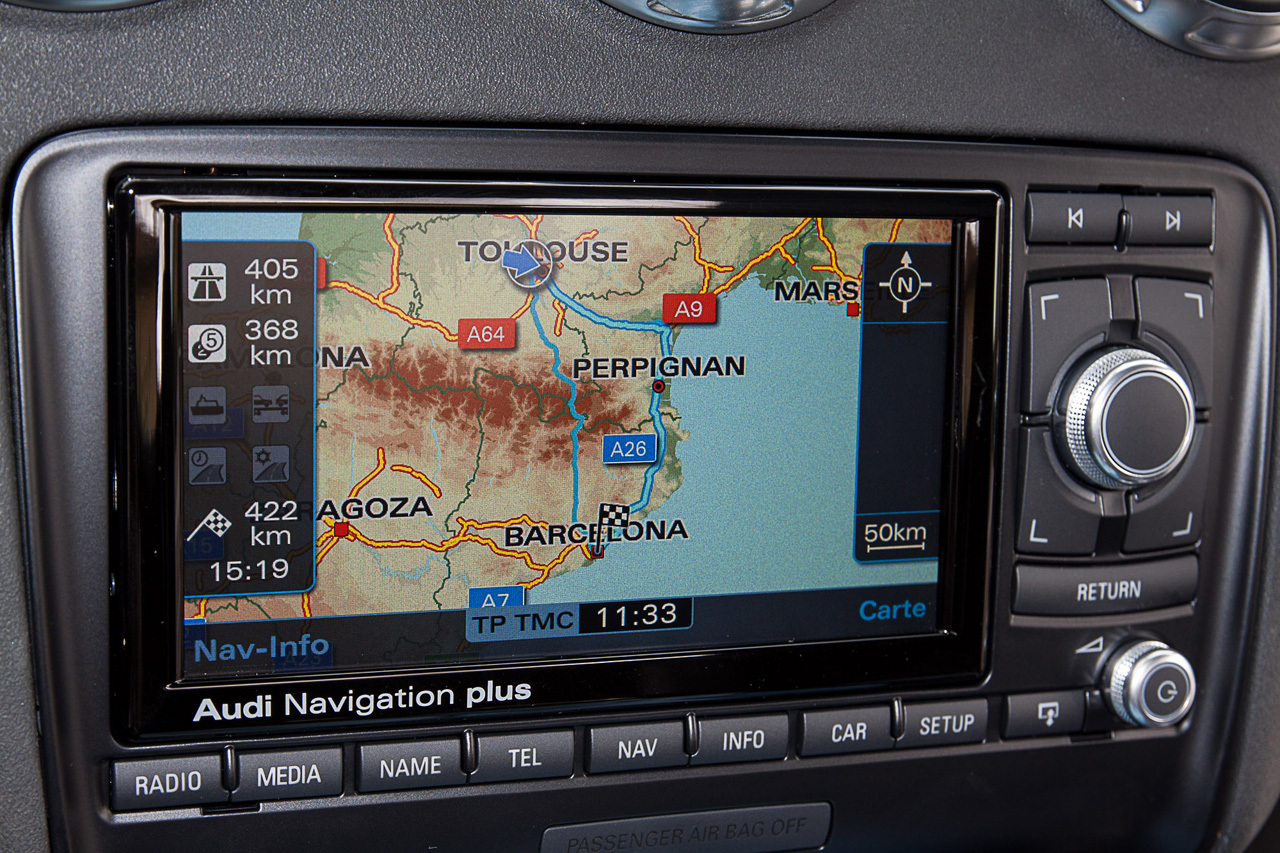

Contact, ça marche ! Le logo TT apparaît et après la rentré du code pin tout fonctionne (commandes au volant, bluetooth, GPS, etc..) :















A+

[Nikko95]

Bravo ... on voit nettement la différence d'affichage avec un 192 !! :malelovies:
