Adaptateur Kufatec pour RNSE

[techem]

Bonjour, je possède un S4 B7 sur lequel était installé un radio concert 2+, que j'ai remplacé par un RNSE 193b.

J'ai cepandant quelques problèmes:

-Il s'éteint après 30 minutes

-Il ne s'enclenche pas avec la clé de contact

-Pas d'affichage sur l'OBD

-Impossible d'y accèder avec le vagcom

Je pensais commander un adaptateur chez Kufatec (en espèrant que cela réglera mes problèmes), mais lors de la comande, on doit choisir un radio et le CONCERT2+ ne figure pas dans la liste!!

Quelqu'un pourrait m'aider?

Merci

[french]

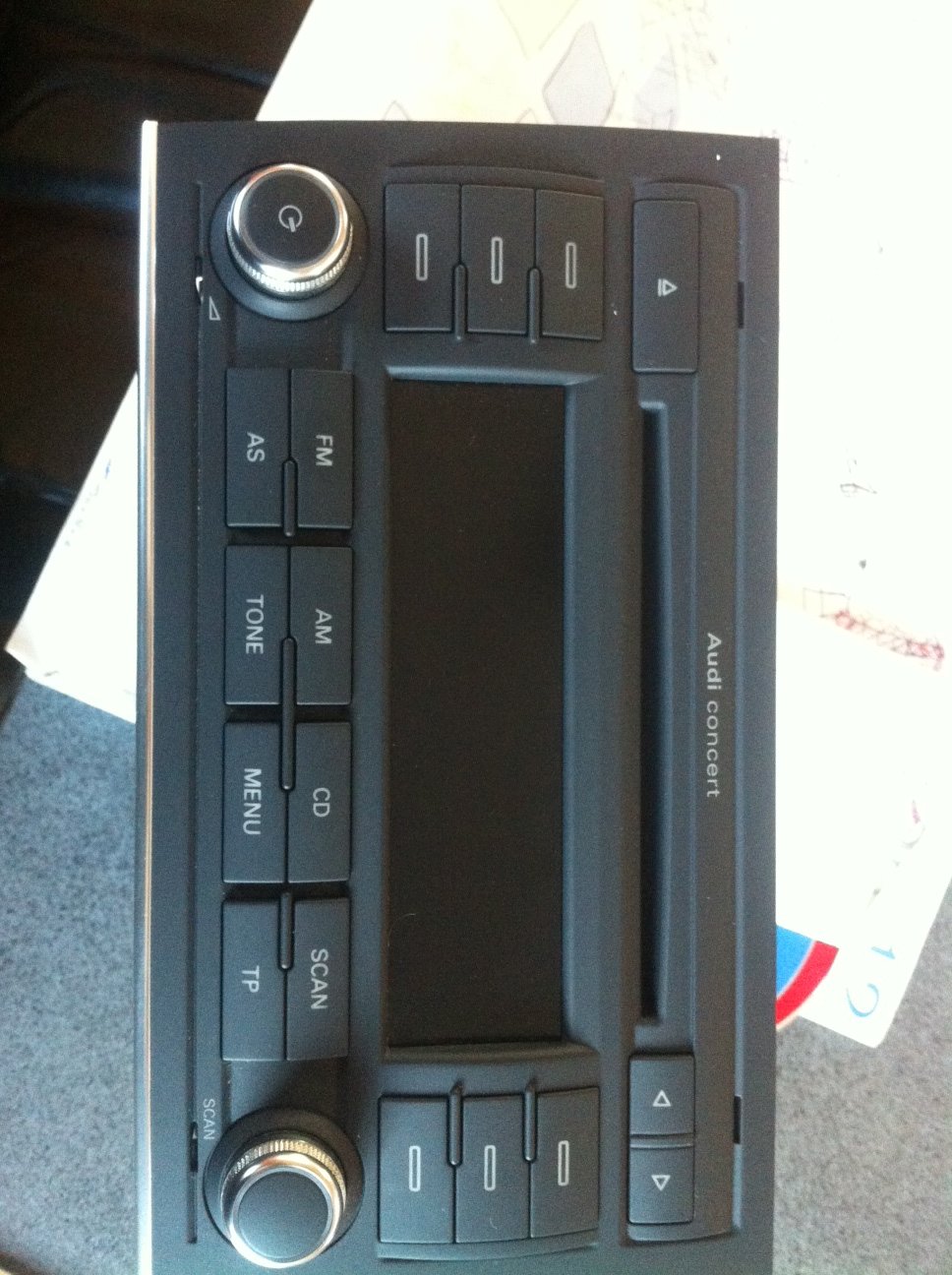

poste une photo de ton autoradio .....

[techem]

J'ai oublié de préciser que c'est un 2 DIN.

[french]

pas besoin d adaptateur kufatec



faut juste bien placer les cables

[french]

j ai mis un RNSE a la place de celui ci







c est un concert 3



j'ai juste deplacé le k-line pour avoir l acces au vag com sur le RNSE



aucun besoin d adaptateur ......

[techem]

Moi aussi j'ai déplacé le pin C7 sur B5 comme lu qqpart sur ce forum, mais impossible d'acceder avec le vagcom :-(

Je ne sais pas ce qui peux être faux....

Si qq'un à une idée....

Merci

[french]

reverifie bien le deplacement de tes fils alors

[techem]

lesquels?

C7 sur B5?

[french]

oui et surtout CAN H et L



compare les schema electrique

[techem]

Voilà, après vérification sur le RNSE, j'ai bien déplacé le C7 (MIC in +) en B5 (K-line) et le D9 et le D10 sont branché d'origine...! Là, je désespère...

Les schémas éléctriques...tu veux dire la différence des positions entre le concert2+ et le RNSE?

J'ai constaté que sur le concert2+, le can h et l sont en b9 et b10 alors que sur le rnse ils sont en d9 et d10.Le hic est que sur les positions d9 et d10 de mon quadlock, j'ai deja des pins qui sont branchés...

[french]

et a quoi correspondent ces pins ?

[techem]

Sur le concert2+, le d9 c'est "LINE FR" et le d10 " AU PL"... ça veut dire quoi?

[techem]

Voilà le schéma du concert2+
