Volant avec commande au volant


Messages recommandés

Bonjour à tous
Je voudrais changer mon volant et installer un volant avec commande au volant

Mon audi est une A3Sportback Sline 2.0L TDI 170cv Quattro de juin 2008
pour le bluetooth et le sds
J'aimerais un 3 Branches mais qui soit le plus "plug and play" possible et que je puisse récupérer mon airbag
Voici le mien (ci-dessous) C'est un 3 Branche
Lequel me conseillez vous

Quelle est la ref que je dois rechercher ?

(et si quelqu'un en à un à vendre , dites moi en mp)
Merci à tous


Lien vers le commentaire
Partager sur d’autres sites

:coucou:

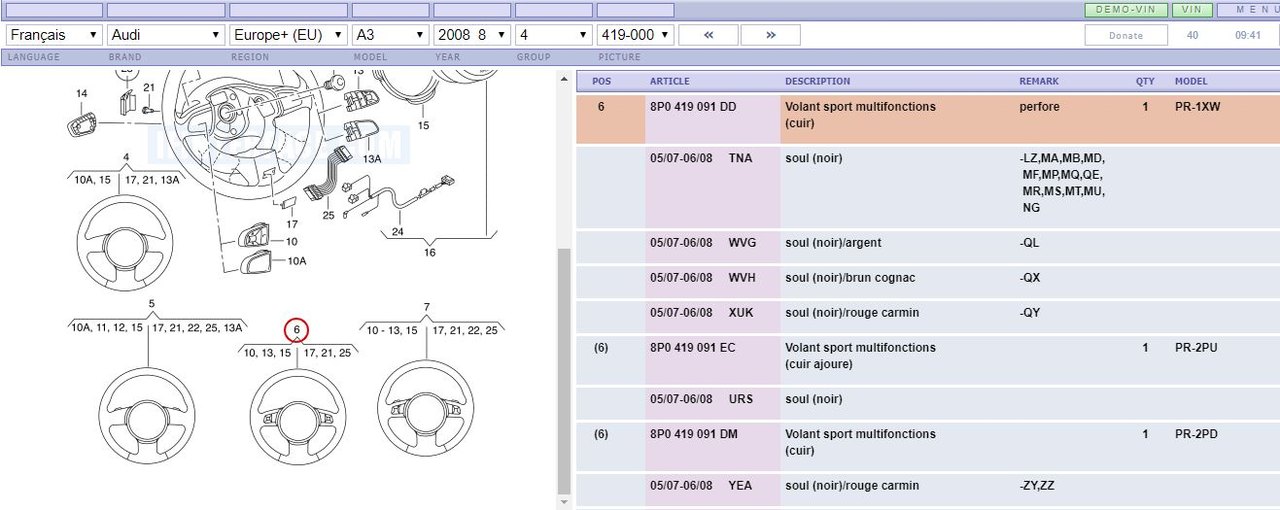

Si tu veux le "classique" rond, il semble y avoir 2 références

8P0 419 091 DD

ou

8P0 419 091 EC

Je ne sais pas bien quelle est la différence entre "perforé" et "ajouré" :AP-Smiles_u1F914:...

Ensuite attention au code couleur (3 lettres), la 2nde couleur semble correspondre à celle du fil des coutures.

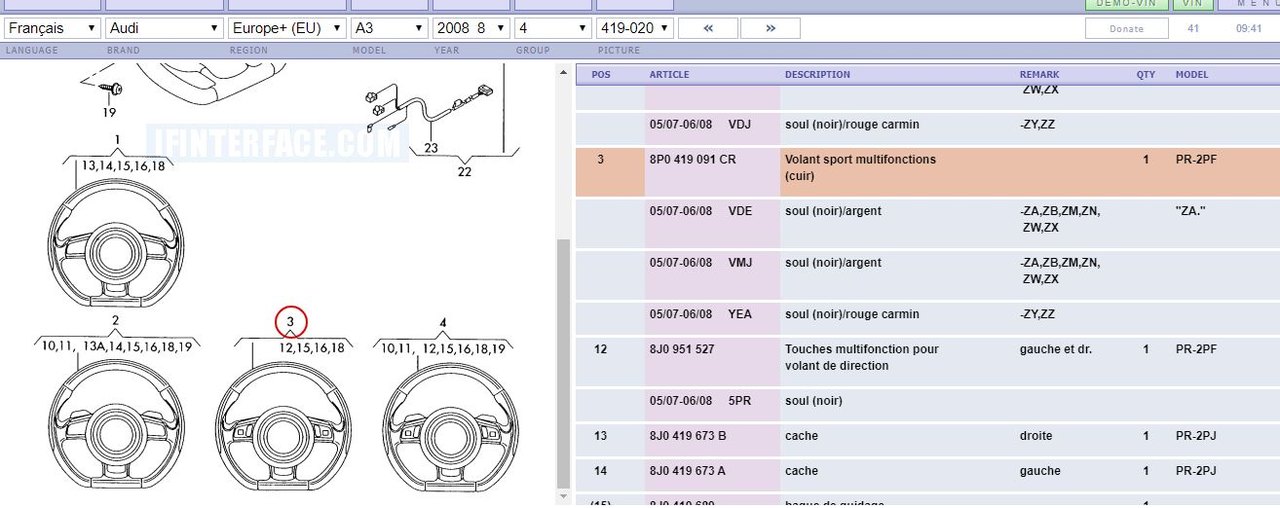

Si tu veux celui avec le méplat, il y a 1 seule référence :

8P0 419 091 CR. Puis là encore, attention au code couleur (3 lettres toujours).






Ca mérite peut-être une recherche sur le net pour essayer de trouver le code couleur, qui te convient ou la différence entre ajouré et perforé... ;)

Bonne recherche !

Modifié par Bap33
Lien vers le commentaire
Partager sur d’autres sites

  • 2 semaines plus tard...

Bonjour à tous

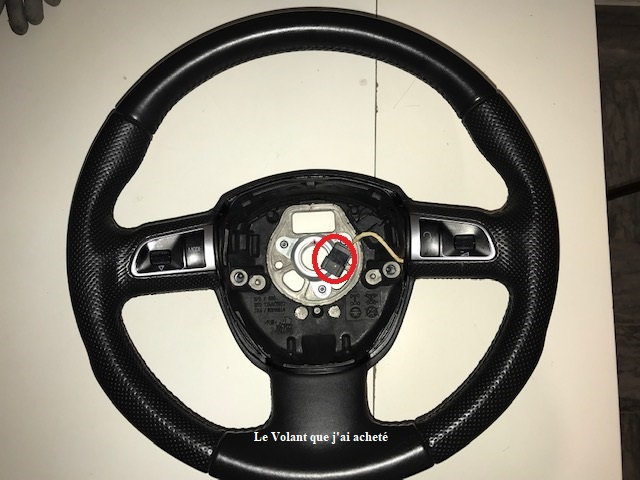

J'ai déniché le volant multifonction qui je pense s'adapte sauf que je ne comprend pas ou seconnecte le connecteur noir (dans le rond rouge)

des commandes au volant ?

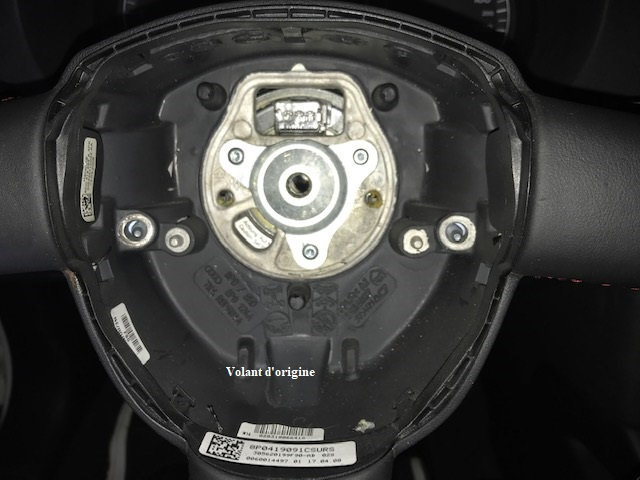

Voici mon volant d'origine

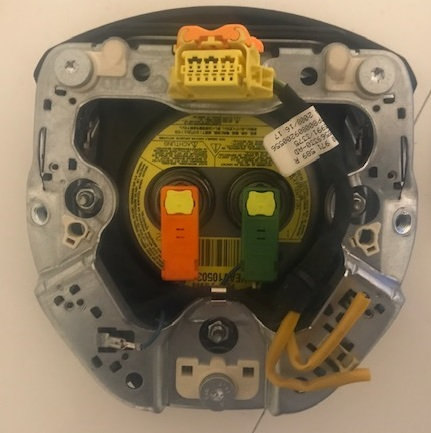

Mon airbag qui s'adapte nickel

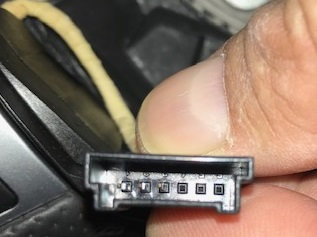

Un gros plan de ce connecteur




Merci d'avance (peut etre dois je acheter un connecteur ?)









Lien vers le commentaire
Partager sur d’autres sites

:coucou:



A priori, c'est le connecteur 6 pôles en repère 25. Référence 8P0 971 589T.

Il doit donc te manquer le faisceau, qui descend le long de la colonne de direction et qui va jusqu'au poste ou la centrale électronique. Mais là, je suis plus embêté pour te donner la référence dudit faisceau... :AP-Smiles_u1F914:

Je ne sais pas trop quelle référence chercher...



Mais tu as de la chance, je me suis souvenu de ce tuto :



Malheureusement, des images ont disparu...

Lien vers le commentaire
Partager sur d’autres sites

Merci Bap en fait je suis allé

chez Audi et il faut changer le cablage de l’airbag avec un qui a la sortie pour ce connecteur

je le reçois mercredi et te tiens au courant

merci

amities

Lien vers le commentaire
Partager sur d’autres sites

alors pour l'instant 100€ le volant 67€ le cable raccord airbag et 70€ le calculateur de colonne 1K0953549AM car j'ai d'installé d'origine un 1K0953549AH

qui ne prendrait pas en compte le full sds

Lien vers le commentaire
Partager sur d’autres sites

237 € la modif, ça commence à faire. Si ton volant est en bon état, tu peux peut-être tenter de le revendre pour atténuer la facture... ;)

On attend le résultat après remplacement du faisceau. En tout cas, une concession, qui accepte de faire une recherche pour trouver le bon câble, c'est suffisamment rare pour être souligné !:AP-Smiles_32:

Lien vers le commentaire
Partager sur d’autres sites

Bonsoir à tous
Catastrophe j'ai reçu le cablage pour l'airbag

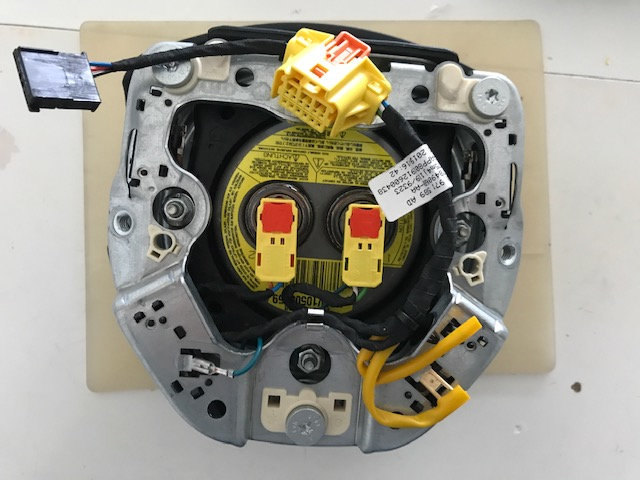

Mon airbag recablé


J'ai changé le volant et le calculateur de colonne de direction

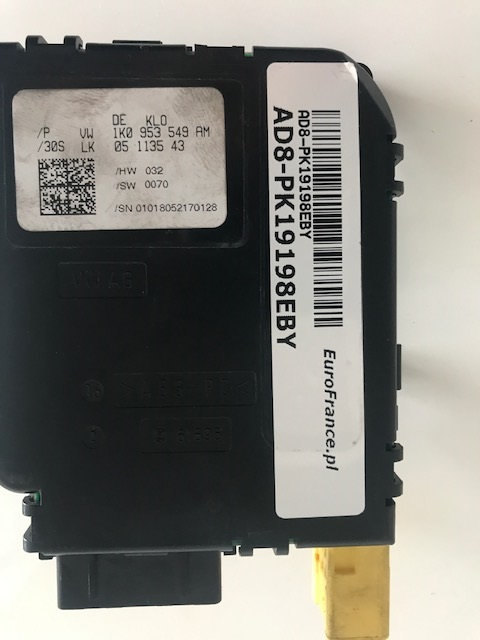

le calculateur

J'ai tout remonté
et quand j'ai mis le contact voyant airbag plus de direction assistée plus d'autoradio

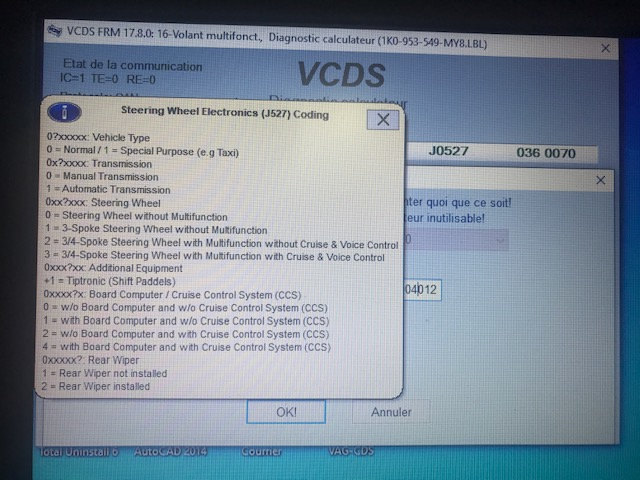

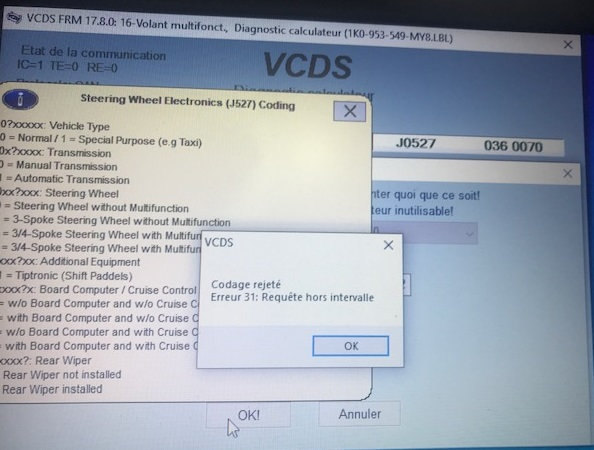

j'essaye de "reclaibrer mon volant (impossible )
le fusible de la radio dans le compartiment moteur fond des que je le met
J'ai l'impression que le calculateur de colonne de direction que j'ai acheté sur Ebay est pourris
mais j'ai cassé celui qui était d'origine en l'enlevant
voilà mon diag .
Je suis vraiment dégouté ,
Type chassis: 8P (1K0)
Scanner: 01 03 08 09 15 16 17 19 22 25 37 42 44 46 47 52 55 56 62 72
76 77

VIN: Kilométrage: 171670km

03-Freins ABS -- Etat: Défaut 0010
04-Angle de direction -- Etat: OK 0000
08-Climatronic -- Etat: OK 0000
09-Centrale Elec. -- Etat: Défaut 0010
15-Airbags -- Etat: OK 0000
16-Volant multifonct. -- Etat: Défaut 0010
17-Instruments -- Etat: OK 0000
19-Gateway CAN -- Etat: Défaut 0010
22-Transm. intégrale -- Etat: OK 0000
25-Anti-démarrage -- Etat: OK 0000
37-Navigation -- Etat: Impossible à contacter 1100
42-Porte conducteur -- Etat: Défaut 0010
44-Direction assistée -- Etat: Défaut 0010
46-Module confort -- Etat: OK 0000
47-Sonorisation -- Etat: Impossible à contacter 1100
52-Porte passager -- Etat: OK 0000
55-Portée des feux -- Etat: OK 0000
56-Radio -- Etat: Impossible à contacter 1100
62-Porte AR gauche -- Etat: OK 0000
72-Porte AR droite -- Etat: OK 0000
76-Aide au stationnt -- Etat: OK 0000
77-Téléphone -- Etat: Impossible à contacter 1100

-------------------------------------------------------------------------------


005784 - Lire la mém. des défauts de l´électronique de la colonne de direction
P1698 - 008 -
Capture:
Etat du défaut: 01101000
Priorité du défaut: 0
Fréquence du défaut: 2
Compteur de RAZ: 40
Kilométrage: 171676 km
Heure: 0
Date: 2019.12.04
Temps: 00:38:03

Capture:
Tr/min: 960 /min
Couple: 56.0 Nm
Vitesse: 0.0 km/h
0.00 %
Tension: 11.07 V
Bits: 11100100
Bits: 01001010

Tests passés: N/D

-------------------------------------------------------------------------------
Adresse 03: Freins ABS Labels: Aucun
VCID: 55AA29B8BC0157EE89-FFFE

Pas de défaut trouvé
ou codes-défaut non implantés dans le calculateur
ou une erreur de communication a eu lieu

-------------------------------------------------------------------------------
Adresse 08: Climatronic Labels: 8P0-820-043.lbl
No. pièce Log: 8P0 820 043 AH Mat: 8P0 820 043 AH
Pièce: KlimavollautomatH19 0430
Révision: 149055 No. de série: 8P0820043AH
No. Atelier: WSC 00000 000 00000
VCID: 72E072246DAF20D68C-8026

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 09: Centrale Elec. Labels:. 8P0-907-279-30-H.lbl
No. pièce Log: 8P0 907 279 K Mat: 8P0 907 279 K
Pièce: Bordnetz-SG H54 2501
Révision: 00H54000 No. de série: 00000008331854
Codage: ED8A9F01901410004F1600001600000000104E175A05000A000000000000
No. Atelier: WSC 06314 123 08192
VCID: 458AF9F80CA1E76EF9-8010

Sous-système 1 - No. pièce: 8P1 955 119 E Labels: 1KX-955-119.CLB
Pièce: Wischer AU350 H02 0130
Codage: 00062736
No. Atelier: WSC 06314

Sous-système 2 - No. pièce: 8K0 910 557 Labels: 8K0-955-559.CLB
Pièce: REGENLICHTSENSORH04 0003
Codage: 00150573
No. Atelier: WSC 06314

2 Codes défaut trouvés:
00061 - Lampes d´éclairage du plancher
012 - Défaut électrique dans le circuit électrique
Capture:
Etat du défaut: 01101100
Priorité du défaut: 5
Fréquence du défaut: 1
Compteur de RAZ: 213
Kilométrage: 171676 km
Heure: 0
Date: 2019.12.04
Temps: 00:37:00

Capture:
arrêt
Tension: 11.80 V
arrêt
marche
arrêt
arrêt
arrêt

02092 - Déblocage du chauffage de siège
009 - Rupture/c.c. à la masse
Capture:
Etat du défaut: 01101001
Priorité du défaut: 5
Fréquence du défaut: 1
Compteur de RAZ: 213
Kilométrage: 171676 km
Heure: 0
Date: 2019.12.04
Temps: 00:38:00

Capture:
marche
Tension: 13.25 V
marche
marche
arrêt
arrêt
arrêt


-------------------------------------------------------------------------------
Adresse 15: Airbags Labels: 8P0-959-655-94.lbl
No. pièce Log: 8P0 959 655 L Mat: 8P0 959 655 L
Pièce: Airbag 9.41 H01 4220
Révision: 91H01422 No. de série: 003CP003NZX5
Codage: 0070612
No. Atelier: WSC 06314 000 00000
VCID: 4B9ECFC02AC5111E2F-801E

Sous-système 1 - No. de série: 6332DRB40725511EI

Sous-système 2 - No. de série: 6342DRB40725CA22O

Sous-système 3 - No. de série: 63528RB403C6CDB0.

Sous-système 4 - No. de série: 63628RB403C706ED-

Sous-système 5 - No. de série: 63747RB403AB58A1V

Sous-système 6 - No. de série: 63847RB403AB5846V

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 16: Volant multifonct. Labels: 1K0-953-549-MY8.lbl
No. pièce Log: 1K0 953 549 AM Mat: 1K0 953 549 AM
Pièce: J0527 032 0070
Codage: 0000022
No. Atelier: WSC 00241 211 56636
VCID: 7DFA511824F16FAEE1-8028

2 Codes défaut trouvés:
00895 - Commande pour GRA/ADR (E45)
014 - Défectueux/défectueuse(s)
01044 - Calculateur mal codé
000 - -

-------------------------------------------------------------------------------
Adresse 17: Instruments Labels: 8P0-920-xxx-17-MY8.clb
No. pièce Log: 8P0 920 931 E Mat: 8P0 920 931 E
Pièce: KOMBIINSTR. VDO H22 0660
Révision: D0H22003 No. de série: 2243H003168035
Codage: 0037128
No. Atelier: WSC 00011 888 06946
VCID: 356A89385C4177EE69-8060

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 19: Gateway CAN Labels:. 1K0-907-530-V3.clb
No. pièce Log: 1K0 907 530 P Mat: 1K0 907 951
Pièce: J533__Gateway H16 0192
Révision: H16 No. de série: 2500K0841513CF
Codage: E9837F0E5006022102
No. Atelier: WSC 06314 123 12345
VCID: 346CB43C573B6EE65E-8060

2 Codes défaut trouvés:
01305 - Bus de données Infotainment
014 - Défectueux/défectueuse(s)
Capture:
Etat du défaut: 01101110
Priorité du défaut: 1
Fréquence du défaut: 1
Compteur de RAZ: 212
Kilométrage: 171676 km
Heure: 0
Date: 2019.12.04
Temps: 00:36:12

01305 - Bus de données Infotainment
004 - Aucun(e) signal / communication
Capture:
Etat du défaut: 01100100
Priorité du défaut: 1
Fréquence du défaut: 1
Compteur de RAZ: 212
Kilométrage: 171676 km
Heure: 0
Date: 2019.12.04
Temps: 00:36:52


-------------------------------------------------------------------------------
Adresse 22: Transm. intégrale Labels: 1K0-907-554.lbl
No. pièce: 1K0 907 554 L
Pièce: Haldex 4Motion 0116
Codage: 0000001
No. Atelier: WSC 00000 000 00000
VCID: 36688E3441477CF660-8062

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 25: Anti-démarrage Labels: 1K0-920-xxx-25.clb
No. pièce Log: 8P0 920 931 E Mat: 8P0 920 931 E
Pièce: KOMBIINSTR. VDO H22 0660
Révision: D0H22003 No. de série: AUX7Z0H3FNO0IQ
No. Atelier: WSC 00967 967 88384
VCID: 356A89385C4177EE69-8060

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 37: Navigation
Impossible à contacter

-------------------------------------------------------------------------------
Adresse 42: Porte conducteur Labels: 8P0-959-801-MAX3.lbl
No. pièce Log: 8P0 959 801 J Mat: 8P0 959 801 J
Pièce: Tuer-SG H03 0060
Codage: 0004336
No. Atelier: WSC 06314 000 00000
VCID: 4280E2E41D8FD056DC-8016

1 Code défaut trouvé:
01706 - Commande de réglage du rétroviseur (E43)
008 - Signal Implausible

-------------------------------------------------------------------------------
Adresse 44: Direction assistée Labels: 1Kx-909-144-G2V3.clb
No. pièce: 1K1 909 144 M
Pièce: EPS_ZFLS Kl.079 H08 1901
No. Atelier: WSC 02069 000 90108
VCID: 356A89385C4177EE69-8060

2 Codes défaut trouvés:
02546 - Butée de fin de course de direction
005 - Réglage de base / adaptation inexistant ou erroné
Capture:
Kilométrage: 171660 km
Température: 16.0°C
Tension: 11.90 V
Tension: 11.70 V

00778 - Transmetteur d´angle de braquage (G85)
005 - Réglage de base / adaptation inexistant ou erroné
Capture:


-------------------------------------------------------------------------------
Adresse 46: Module confort Labels: 8P0-959-433.lbl
No. pièce: 8P0 959 433 L
Pièce: KSG H11 0080
Codage: 1880202002186D0985054C4F0167
No. Atelier: WSC 00137 211 56823
VCID: 458AF9F80CA1E76EF9-8010

Sous-système 1 - Pièce: Sounder n.mounted

Sous-système 2 - Pièce: NGS n.mounted

Sous-système 3 - Pièce: IRUE n.mounted

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 47: Sonorisation
Impossible à contacter

-------------------------------------------------------------------------------
Adresse 52: Porte passager Labels:. 1K0-959-702-MAX3.clb
No. pièce Log: 8P0 959 802 J Mat: 8P0 959 802 J
Pièce: Tuer-SG H03 0060
Codage: 0004336
No. Atelier: WSC 06314 000 00000
VCID: 438EE7E00295D95ED7-8016

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 55: Portée des feux Labels: 4F0-910-357.lbl
No. pièce Log: 4L0 910 357 Mat: 4L0 907 357
Pièce: AFS 1 H01 0040
Révision: 00000001 No. de série:
Codage: 0000020
No. Atelier: WSC 06314 000 00000
VCID: 69D215484079E30E3D-803C

Sous-système 1 - No. pièce: 8E0 941 329 A
Pièce: AFS-Modul links H05 0030

Sous-système 2 - No. pièce: 8E0 941 329 A
Pièce: AFS-Modul rechtsH05 0030

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 56: Radio
Impossible à contacter

-------------------------------------------------------------------------------
Adresse 62: Porte AR gauche Labels: 8P4-959-801.lbl
No. pièce Log: 8P4 959 801 E Mat: 8P4 959 801 E
Pièce: Tuer-SG H04 0040
Codage: 0000208
No. Atelier: WSC 06314 000 1012550
VCID: 4182EDE81889CB4EC5-8014

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 72: Porte AR droite Labels: 8P4-959-802.lbl
No. pièce Log: 8P4 959 802 E Mat: 8P4 959 802 E
Pièce: Tuer-SG H04 0040
Codage: 0000208
No. Atelier: WSC 06314 000 1012550
VCID: 4280E2E41D8FD056DC-8016

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 76: Aide au stationnt Labels: 8P0-919-283.lbl
No. pièce Log: 8P0 919 283 D Mat: 8P0 919 283 D
Pièce: Parkhilfe 4-Kan H09 0070
Révision: 00H09000 No. de série: 00067824840810
Codage: 0000013
No. Atelier: WSC 131071 102 209715
VCID: 3C7C9C1C7F6BA6A696-8068

Aucun code défaut trouvé.

-------------------------------------------------------------------------------
Adresse 77: Téléphone
Impossible à contacter

Fin-------------------------(Temps écoulé: 02:14)--------------------------

Lien vers le commentaire
Partager sur d’autres sites

Ca va mieux , aprés une bonne nuit de sommeil
Donc 'ai réparé mon calculateur d'origine en piquant sur le calculateur que j'ai acheté sur Ebay (un vendeur qui s'appelle
EuroFrance mais qui est en fait une société en 'pologne" je me suis fait avoir ,ce module ne marchait pas ) les "broches que j'ai resoudé sur mon calculateur d'origine .

Resultat , apres quelques séances de diag , tout est revenu à la normale , j'ai débranché mon eclairage de pédaliers
(il est indiqué de se raccorder à la pin 7 du connecteur B du boitier confort , ce que j'avais fait mais ca ne marche pas )
c'est un détail , nous verrons plus tard , par contre , quand j'essai de coder le volant multifonction
il me refuse , photo ci-dessous ,  mon  module de colonne de direction n'est certainement pas compatible avec un volant multifonction .
Peut etre un autre Codage?
Merci encore

Ci-dessous mon dernier diag


VIN: Kilométrage: 171670km
01-Moteur -- Etat: OK 0000
03-Freins ABS -- Etat: OK 0000
04-Angle de direction -- Etat: OK 0000
08-Climatronic -- Etat: OK 0000
09-Centrale Elec. -- Etat: OK 0000
15-Airbags -- Etat: OK 0000
16-Volant multifonct. -- Etat: OK 0000
17-Instruments -- Etat: OK 0000
19-Gateway CAN -- Etat: OK 0000
22-Transm. intégrale -- Etat: OK 0000
25-Anti-démarrage -- Etat: OK 0000
37-Navigation -- Etat: Défaut 0010
42-Porte conducteur -- Etat: Défaut 0010
44-Direction assistée -- Etat: OK 0000
46-Module confort -- Etat: OK 0000
47-Sonorisation -- Etat: OK 0000
52-Porte passager -- Etat: OK 0000
55-Portée des feux -- Etat: OK 0000
56-Radio -- Etat: Défaut 0010
62-Porte AR gauche -- Etat: OK 0000
72-Porte AR droite -- Etat: OK 0000
76-Aide au stationnt -- Etat: OK 0000
77-Téléphone -- Etat: Défaut 0010

-------------------------------------------------------------------------------
Adresse 01: Moteur Labels: 03G-906-018-BMN.clb No. pièce Log: 03G 906 018 DH Mat: 03G 906 018 DH
Pièce: R4 2.0l PPD1.2 1185
Révision: --H52--- No. de série: AUX7Z0H3FNO0IQ
Codage: 0000172
No. Atelier: WSC 00191 264 15243
VCID: 6ED866547997043668-803A
Aucun code défaut trouvé.
Tests passés: N/D
------------------------------------------------------------------------------Adresse 03: Freins ABS Labels: 1K0-907-379-MK60-A.lbl
No. pièce Log: 1K0 907 379 AB Mat: 1K0 907 379 AB
Pièce: ESP 4MOTION MK60 0102
Révision: 00H13001
Codage: 0023170
No. Atelier: WSC 06314 000 00000
VCID: 72E072246DAF20D68C-8026
Aucun code défaut trouvé.
-------------------------------------------------------------------------------
Adresse 08: Climatronic Labels: 8P0-820-043.lbl
No. pièce Log: 8P0 820 043 AH Mat: 8P0 820 043 AH
Pièce: KlimavollautomatH19 0430
Révision: 149055 No. de série: 8P0820043AH
No. Atelier: WSC 00000 000 00000
VCID: 72E072246DAF20D68C-8026
Aucun code défaut trouvé.
-------------------------------------------------------------------------------
Adresse 09: Centrale Elec. Labels:. 8P0-907-279-30-H.lbl
No. pièce Log: 8P0 907 279 K Mat: 8P0 907 279 K
Pièce: Bordnetz-SG H54 2501
Révision: 00H54000 No. de série: 00000008331854
Codage: E98A1F01901410004F1600001600000000104E175A05000A000000000000
No. Atelier: WSC 06314 123 08192
VCID: 458AF9F80CA1E76EF9-8010
Sous-système 1 - No. pièce: 8P1 955 119 E Labels: 1KX-955-119.CLB
Pièce: Wischer AU350 H02 0130
Codage: 00062736
No. Atelier: WSC 06314
Sous-système 2 - No. pièce: 8K0 910 557 Labels: 8K0-955-559.CLB
Pièce: REGENLICHTSENSORH04 0003
Codage: 00150573 No. Atelier: WSC 06314
Aucun code défaut trouvé.
------------------------------------------------------------------------------Adresse 15: Airbags Labels: 8P0-959-655-94.lbl
No. pièce Log: 8P0 959 655 L Mat: 8P0 959 655 L
Pièce: Airbag 9.41 H01 4220
Révision: 91H01422 No. de série: 003CP003NZX5
Codage: 0070612
No. Atelier: WSC 06314 000 00000
VCID: 4B9ECFC02AC5111E2F-801E
Sous-système 1 - No. de série: 6332DRB40725511EI
Sous-système 2 - No. de série: 6342DRB40725CA22O Sous-système 3 - No. de série: 63528RB403C6CDB0.
Sous-système 4 - No. de série: 63628RB403C706ED-
Sous-système 5 - No. de série: 63747RB403AB58A1V Sous-système 6 - No. de série: 63847RB403AB5846V
Aucun code défaut trouvé.
-------------------------------------------------------------------------------
Adresse 16: Volant multifonct. Labels: 1K0-953-549-MY8.lbl
No. pièce Log: 1K0 953 549 AH Mat: 1K0 953 549 AH
Pièce: J0527 036 0070
Codage: 0000012
No. Atelier: WSC 06314 000 00000
VCID: 78F4400C0BD34A86B2-802C
Aucun code défaut trouvé.
-------------------------------------------------------------------------------
Adresse 17: Instruments Labels: 8P0-920-xxx-17-MY8.clb
No. pièce Log: 8P0 920 931 E Mat: 8P0 920 931 E
Pièce: KOMBIINSTR. VDO H22 0660
Révision: D0H22003 No. de série: 2243H003168035
Codage: 0037128
No. Atelier: WSC 00011 888 06946
VCID: 356A89385C4177EE69-8060
Aucun code défaut trouvé.
------------------------------------------------------------------------------Adresse 19: Gateway CAN Labels:. 1K0-907-530-V3.clb
No. pièce Log: 1K0 907 530 P Mat: 1K0 907 951
Pièce: J533__Gateway H16 0192
Révision: H16 No. de série: 2500K0841513CF
Codage: E9837F0E5006022102
No. Atelier: WSC 06314 123 12345
VCID: 346CB43C573B6EE65E-8060
Aucun code défaut trouvé.
-------------------------------------------------------------------------------
Adresse 22: Transm. intégrale Labels: 1K0-907-554.lbl
No. pièce: 1K0 907 554 L
Pièce: Haldex 4Motion 0116
Codage: 0000001
No. Atelier: WSC 00000 000 00000
VCID: 36688E3441477CF660-8062
Aucun code défaut trouvé.
-------------------------------------------------------------------------------
Adresse 25: Anti-démarrage Labels: 1K0-920-xxx-25.clb
No. pièce Log: 8P0 920 931 E Mat: 8P0 920 931 E
Pièce: KOMBIINSTR. VDO H22 0660
Révision: D0H22003 No. de série: AUX7Z0H3FNO0IQ
No. Atelier: WSC 00967 967 88384
VCID: 356A89385C4177EE69-8060
Aucun code défaut trouvé.
------------------------------------------------------------------------------Adresse 37: Navigation Labels: 8E0-035-192-RNSE.clb
No. pièce Log: 8P0 035 193 G Mat: 8P0 035 193 G
Pièce: RNS-E PU EU H99 0220
Révision: 0000013S No. de série: AUZBZ7Q9908837
Codage: 0205757
No. Atelier: WSC 34257 001 10485
VCID: 346CB43C573B6EE65E-8060
2 Codes défaut trouvés:
00858 - Connexion entre sortie ZF Autoradio vers amplificateur d´antenne 007 - c.c. à la masse
Capture:
Etat du défaut: 01100111
Priorité du défaut: 5
Fréquence du défaut: 1
Compteur de RAZ: 214
Kilométrage: 171679 km
Heure: 0
Date: 2019.12.04
Temps: 00:30:43
Capture:
Kilométrage: 171670 km
Décompte: 412
Heure: 00:30
00466 - Calculateur pour électronique de colonne de direction (J527) 008 - Signal Implausible
Capture:
Etat du défaut: 01101000
Priorité du défaut: 5
Fréquence du défaut: 1
Compteur de RAZ: 214
Kilométrage: 171679 km
Heure: 0
Date: 2019.12.04
Temps: 00:30:31
-------------------------------------------------------------------------------
Adresse 42: Porte conducteur Labels: 8P0-959-801-MAX3.lbl
No. pièce Log: 8P0 959 801 J Mat: 8P0 959 801 J
Pièce: Tuer-SG H03 0060
Codage: 0004336
No. Atelier: WSC 06314 000 00000
VCID: 4280E2E41D8FD056DC-8016
1 Code défaut trouvé:
01706 - Commande de réglage du rétroviseur (E43)
008 - Signal Implausible - Intermittent
------------------------------------------------------------------------------Adresse 44: Direction assistée Labels: 1Kx-909-144-G2V3.clb
No. pièce: 1K1 909 144 M
Pièce: EPS_ZFLS Kl.079 H08 1901
No. Atelier: WSC 02069 000 90108
VCID: 356A89385C4177EE69-8060
Aucun code défaut trouvé.
-------------------------------------------------------------------------------
Adresse 46: Module confort Labels: 8P0-959-433.lbl
No. pièce: 8P0 959 433 L
Pièce: KSG H11 0080
Codage: 1880202002186D0985054C4F0167
No. Atelier: WSC 00137 211 56823
VCID: 458AF9F80CA1E76EF9-8010
Sous-système 1 - Pièce: Sounder n.mounted
Sous-système 2 - Pièce: NGS n.mounted Sous-système 3 - Pièce: IRUE n.mounted
Aucun code défaut trouvé.
-------------------------------------------------------------------------------
Adresse 47: Sonorisation Labels: 8Px-035-382.lbl No. pièce Log: 8P4 035 382 D Mat: 8P4 035 382 D
Pièce: AB2 SUBWOOFERBOXH06 0180
Révision: 00005 No. de série: 30674802530211
No. Atelier: WSC 00000 000 00000
VCID: 356A89385C4177EE69-8060
Aucun code défaut trouvé.
-------------------------------------------------------------------------------
Adresse 52: Porte passager Labels:. 1K0-959-702-MAX3.clb
No. pièce Log: 8P0 959 802 J Mat: 8P0 959 802 J
Pièce: Tuer-SG H03 0060
Codage: 0004336
No. Atelier: WSC 06314 000 00000
VCID: 438EE7E00295D95ED7-8016
Aucun code défaut trouvé.
-------------------------------------------------------------------------------

VIN: WAUZZZ8P98A193710 Plaque d'immat.:
Adresse 55: Portée des feux Labels: 4F0-910-357.lbl
No. pièce Log: 4L0 910 357 Mat: 4L0 907 357
Pièce: AFS 1 H01 0040
Révision: 00000001 No. de série:
Codage: 0000020
No. Atelier: WSC 06314 000 00000
VCID: 69D215484079E30E3D-803C
Sous-système 1 - No. pièce: 8E0 941 329 A Pièce: AFS-Modul links H05 0030
Sous-système 2 - No. pièce: 8E0 941 329 A
Pièce: AFS-Modul rechtsH05 0030
Aucun code défaut trouvé.
------------------------------------------------------------------------------- 
VIN: WAUZZZ8P98A193710 Plaque d'immat.:
Adresse 56: Radio Labels: 8E0-035-192-RNSE.clb
No. pièce Log: 8P0 035 193 G Mat: 8P0 035 193 G
Pièce: RNS-E PU EU H99 0220
Révision: 0000013S No. de série: AUZBZ7Q9908837
Codage: 0205757
No. Atelier: WSC 34257 001 10485
VCID: 346CB43C573B6EE65E-8060
2 Codes défaut trouvés:
00858 - Connexion entre sortie ZF Autoradio vers amplificateur d´antenne 007 - c.c. à la masse
Capture:
Etat du défaut: 01100111
Priorité du défaut: 5
Fréquence du défaut: 1
Compteur de RAZ: 214
Kilométrage: 171679 km
Heure: 0
Date: 2019.12.04
Temps: 00:30:43
Capture:
Kilométrage: 171670 km
Décompte: 412
Heure: 00:30
00466 - Calculateur pour électronique de colonne de direction (J527) 008 - Signal Implausible
Capture:
Etat du défaut: 01101000
Priorité du défaut: 5
Fréquence du défaut: 1
Compteur de RAZ: 214
Kilométrage: 171679 km
Heure: 0
Date: 2019.12.04
Temps: 00:30:31
-------------------------------------------------------------------------------
Adresse 62: Porte AR gauche Labels: 8P4-959-801.lbl
No. pièce Log: 8P4 959 801 E Mat: 8P4 959 801 E
Pièce: Tuer-SG H04 0040
Codage: 0000208
No. Atelier: WSC 06314 000 1012550
VCID: 4182EDE81889CB4EC5-8014
Aucun code défaut trouvé.
------------------------------------------------------------------------------Vendredi,06,Décembre,2019,13:45:50:00001
Page 9
VIN: WAUZZZ8P98A193710 Plaque d'immat.:
Adresse 72: Porte AR droite Labels: 8P4-959-802.lbl
No. pièce Log: 8P4 959 802 E Mat: 8P4 959 802 E
Pièce: Tuer-SG H04 0040
Codage: 0000208
No. Atelier: WSC 06314 000 1012550
VCID: 4280E2E41D8FD056DC-8016
Aucun code défaut trouvé.
-------------------------------------------------------------------------------
Adresse 76: Aide au stationnt Labels: 8P0-919-283.lbl
No. pièce Log: 8P0 919 283 D Mat: 8P0 919 283 D
Pièce: Parkhilfe 4-Kan H09 0070
Révision: 00H09000 No. de série: 00067824840810
Codage: 0000013
No. Atelier: WSC 131071 102 209715
VCID: 3C7C9C1C7F6BA6A696-8068
Aucun code défaut trouvé.
-------------------------------------------------------------------------------
Adresse 77: Téléphone Labels: 8P0-862-335.lbl No. pièce Log: 8P0 862 335 AA Mat: 8P0 862 335 S
Pièce: FSE_256x BT H34 0600
Révision: 00000000 No. de série: 00000005105446
Codage: 0011403
No. Atelier: WSC 06314 000 00000
VCID: 75EA49381CC137EEA9-8020
1 Code défaut trouvé:
00466 - Calculateur pour électronique de colonne de direction (J527) 004 - Aucun(e) signal / communication
Capture:
Etat du défaut: 01100100
Priorité du défaut: 5
Fréquence du défaut: 1
Compteur de RAZ: 214
Kilométrage: 171678 km
Heure: 0
Date: 2019.12.04
Temps: 00:18:09
Fin-------------------------(Temps écoulé: 02:07)-----------------

Lien vers le commentaire
Partager sur d’autres sites

Peux-tu reprendre la photo pour la « copie d’écran » et rappeler quelle configuration tu as ?

Quattro ou pas ? / S-Tronic ou ?... Il me semble que non... / SIC ou pas ? / Régulateur ou pas ?

Tu as peut-être fait une erreur de codage par rapport à la configuration.

Sinon, je jetterai un oeil au relevé des codes défauts.

😉

Lien vers le commentaire
Partager sur d’autres sites

Salut Bap

En fait , j'ai réussi à me dépanner en remettant le calculo de colonne de direction que j'avais d'origine ( là tout refonctionne comme avant ) qui est ref 1K0 953 549 AH

je pense avoir trouvé , le code que j'essai de rentrer dans le volant (adresse 16) c'est 0002012 mais le diag me le refuse car je pense qu'il faut que je le change

car il n'est pas "highline" et il faut que je trouve une autre ref Highline comme celui que j'ai tenté d'installer (que j'ai acheté sur Ebay et qui etait pourri c'etait un 1K0 953 549 AM

Pour info au nivrai du codage j'ai volant multifonction , boite meca, pas de cruise control , pas de sds ,

Si tu pouvais me confirmer la bonne ref de module de colonne de direction, je vais en prendre un neuf chez Audi (la direction , organe de sécurité ,vaut mieux pas déconner avec )

Merci encore Amitiés à tous

Lien vers le commentaire
Partager sur d’autres sites

Malheureusement, non, je ne sais pas quel référence de calculateur t'indiquer... Je ne sais pas trop comment te trouver la bonne référence à coup sûr. Donc effectivement chez Audi, ça me semble plus prudent... ;)

Pour le codage, C'est dommage, ta photo est coupée à gauche et on ne voit pas les valeurs, qui correspondent au texte. De plus en bas, la fenêtre "code rejeté" masque une partie du texte.


A priori, je dirais plutôt que le code à renseigner est : 0002001 0003001 Sous réserve, que tu refasses une copie d'écran, où on peut tout lire et avant de valider... ;)

En tout cas :

0 1er chiffre imposé.

0 : Véhicule Normal

0 : Boîte manuelle

2 ou 3 ? , on ne voit pas l'ensemble du texte Volant 3/4 branche avec multifonctions... ???

0? : pas de palettes au volant

0? : Sans SIC / Sans régulateur

1? : ESG AR installé.





Modifié par Bap33
Lien vers le commentaire
Partager sur d’autres sites

@nicogilli Ah ouais, c'est quand même mieux de pouvoir lire les chiffres à gauche... ;)

Ton 0002012 me paraît bien, à condition d'avoir le SIC (ordinateur de bord entre le compte tour et le tachymètre)... Tu avais répondu ne pas l'avoir... Sinon, ce serait plutôt 0002002. a priori.

Lien vers le commentaire
Partager sur d’autres sites

Voilà les nouvelles mon Cher Bap ca y est ca marche nickel j'ai changé le module de colonne de direction par un avec la ref terminant par F et miracle j'ai pu rentrer le code

0002012 et tout fonctionne nickel (meme le sds )

Merci pour ton aide toujours aussi précieuse

Amitiés

Lien vers le commentaire
Partager sur d’autres sites

Cool ! Content pour toi et bravo pour cette modif'. :AP-Smiles_35:

Si tu avais pris qqs photos pendant l'opération, on aurait même pu en faire un tuto ! ;) :AP-Smiles_u1F601:



Lien vers le commentaire
Partager sur d’autres sites

Créer un compte ou se connecter pour commenter

Vous devez être membre afin de pouvoir déposer un commentaire

Créer un compte

Créez un compte sur notre communauté. C’est facile !

Créer un nouveau compte

Se connecter

Vous avez déjà un compte ? Connectez-vous ici.

Connectez-vous maintenant
×
×
  • Créer...
