Les ampoules - Contacteur, interrupteur, porte instruments, etc...


Messages recommandés

Hello tout le monde...



Etant lancé sur une Audi 80 à remettre en état, je suis dans les réparations...



Plusieurs de ces petits éclairages que nous avons dans nos 80, ne fonctionne plus, et ne sont, surtout, plus livrable !



La plaie, la plus connue, c'est par exemple, la petite ampoule de l'affichage de température exterieur, qui se trouve tout en bas, au centre, du porte instrument !

Il est quasi impossible de trouver une audi 80, avec cette ampoule fonctionnelle et encore d'origine !



Les petits interrupteur de vitre électrique, les générations jusqu'à 96, ont des ampoules à la luminosité foireuse, soit on change pour un nouvel interrupteur de vitre fabriqué après ces années, qui ont une belle luminosité bien rouge, soit on change l'ampoule quand il est possible de le faire, certains de ces interrupteurs étant collés !!!



Là je suis entrain de travaillé sur le petit éclairage qui se trouve entre les deux sièges avants et qui concerne la commande de "différentiel" !



Je voulais, donc, ici, rassembler les différentes références concernant les ampoules dont nous avons besoin !



Avant de donner des liens, le plus important, c'est avant de donner les info suivante:

Quelle tension = 12V la majorité du temps

Quelle consommation = 0.5W par exemple

Les dimensions = diamètre 3mm / Longueur 6mm



Ensuite, si vous avez des liens vers un magasin online, susceptible de la fournir, c'est bienvenu !



Sur les forums anglophones, ils ne parlent quasi que de ce shop -> http://www.maplin.co.uk



En Suisse, nous avons -> http://www.distrelec.ch/



Nous avons un membre qui est déjà spécialiste de tout type de démontage et qui a créé des sujets que l'on pourra mettre en lien, si les images sont encore accessibles, car ces derniers temps, on peut dire que c'est l'écatombe, tellement les sujets semblent avoir perdu leurs images !



Merci d'avance à tous les participants ;)

Lien vers le commentaire
Partager sur d’autres sites

Attention, pour l'ampoule de l'afficheur de température il ne faut pas mettre une led, le filament sert aussi a réchauffer l'afficheur pour que les cristaux liquides fonctionne parfaitement.
Pour les caractéristiques de l'ampoule j'ai noté ça quelque part, il faut que je cherche mais je dois pouvoir te trouver ça ;)

Modifié par Greg House
Lien vers le commentaire
Partager sur d’autres sites

Ah bon ? Je ne savais pas... Donc l'ampoule apporte de la chaleur dans le bloc électronique ?



Pourtant, 90% des audi 80 ont perdu le fonctionnement de cette ampoule et cela n'empèche pas le LCD d'afficher ses infos ?!

Modifié par phoenix-dr
Lien vers le commentaire
Partager sur d’autres sites

C'est surtout en hiver, le reste du temps ça ne gène pas. Quand on commence a descendre en dessous de 5°C les cristaux liquide deviennent de moins en moins réactif. Et pour que l'afficheur soit pleinement opérationnel rapidement, le filament de l'ampoule en plus d'apporter de la lumière (jusque là logique :D) apporte de la chaleur qui évite le "freez" de l'écran sur ces "vieux" afficheurs.

Lien vers le commentaire
Partager sur d’autres sites

Et tu ne penses pas que le cristal liquide ne ramasse pas, quand l'auto est seule dehors au froid sans tourner ?



En tout cas, avant que tu ne le dises, je n'avais jamais entendu parler de ça !



Sinon, pour les ampoules, la galère ! Mais les recherches m'ont amené vers des shops de

train électriques et de modèles réduits, on verra ce que j'y trouve, y'en a deux dans ma ville !



L'ampoule que je cherche actuellement, fait 4mm de diamètre et 9mm de longueur avant les petites pattes à souder,

l'ampoule forme un parfait cylindre, elle n'a pas la forme d'une goutte d'eau !

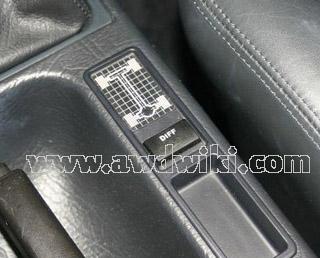

Ceci concerne la pièce qui affiche et active le Différentiel



audi-quattro-evolution-2-rear-differenti

Lien vers le commentaire
Partager sur d’autres sites

C'est de là que j'ai pris quelques infos, mais le fournisseur d'ampoule, n'a plus les mêmes références... :(



Et je voulais un truc pour Suisse et France, plutôt que d'aller les chercher en UK ou ailleurs...



;)

Lien vers le commentaire
Partager sur d’autres sites

Ben il doit être fait pour supporter les grand écart de température je pense. L'ampoule ne sert a qu'à l'éclairer et à l'amener au plus vite a sa température de fonctionnement optimale.
Sinon oui, il te faut voir dans des magasins de modélisme pour trouver ce genre d'ampoule. Dans ce type d'enseigne tu devrais trouver ton bonheur.



Pour la référence de l'ampoule du module: 12V / 0,72W / 3.15x6.35 mm

Pour celle du différentiel je ne peux pas t'aider en revanche.

Modifié par Greg House
Lien vers le commentaire
Partager sur d’autres sites

Chez audi, que ce soit les données techniques ou les infos que les agents ont, on ne s'occupe pas des éclairages à l'intérieur des éléments,

seules les ampoules à culot 1/2 tour en plastique, pour le porte instrument, commande climatronic, etc... Se remplacent...

Il y a aussi les ampoules à "enficher" comme celle que l'on trouve pour l'allume-cigare !



Mais réparer l'éclairage d'un interrupteur plutôt que de le remplacer, chez Audi on a choisi !

Lien vers le commentaire
Partager sur d’autres sites

Salut à vous,



Je m'étais moi aussi intéressé il y a quelques temps à vouloir refaire l'éclairage intérieur de mon coupé quattro v6 de 1995, mais par faute de temps j'ai dû mettre ça de côté.

Par contre, je pense m'y remettre prochainement.



Si ça peut t'aider, j'avais trouvé ce site intéressant en terme d'ampoule : http://www.conrad.fr/ce/fr/overview/0310081/Ampoules-declairage-interieur-pour-automobile

Mais j'avous ne pas avoir assez poussé pour savoir si ce que l'on cherche pour nos Audi s'y trouve.



PS : si tu as des infos sur ce qu'il faut pour refaire l'éclairage de l'allume-cigare, je suis preneur, merci.

Lien vers le commentaire
Partager sur d’autres sites

L'allume cigare c'est une simple ampoule qui se plante dans un culot et qui est toujours disponible chez audi (L'ampoule)
