[Tuto] Eclairage LED plancher avant

[laskar972]

:hello:



Ce tuto concerne uniquement ceux qui n'ont pas le pack éclairage monté d'origine

C'est a dire option commandé lors de l'achat neuf.



Voici la liste des pièces a acheter + prix

Cable + éclaireur LED --> 49,00 EUR

lien pour l'achat du kit: http://www.kufatec.d...3-8v?info=11352



Cache latéral de tableau de bord : dépose et repose



Dépose

– Dégager le cache -1- latéral de tableau de bord en faisant levier avec la cale de démontage





– Extraire le cache par l'arrière du cache d'interstice de montant A et le retirer.



Repose

La repose s'effectue dans l'ordre inverse de la dépose.



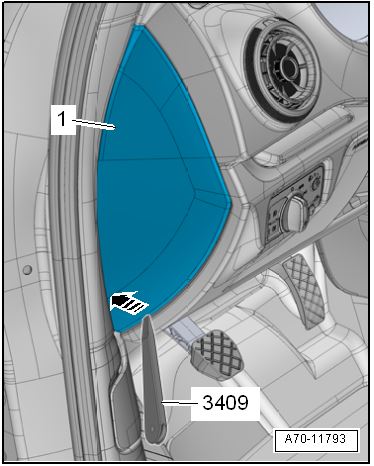

Dépose

– Déposer le cache latéral du tableau de bord → Chapitre.

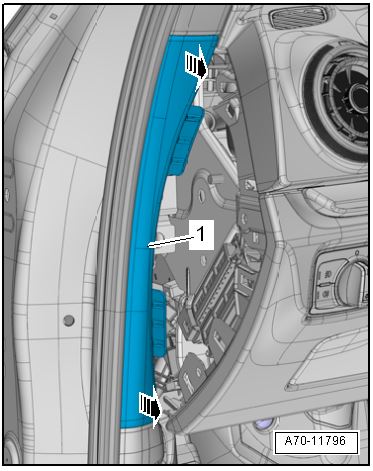

– Déclipser le couvre-joint -1- de montant A à l'aide de la cale de démontage -3409--flèches- et le retirer

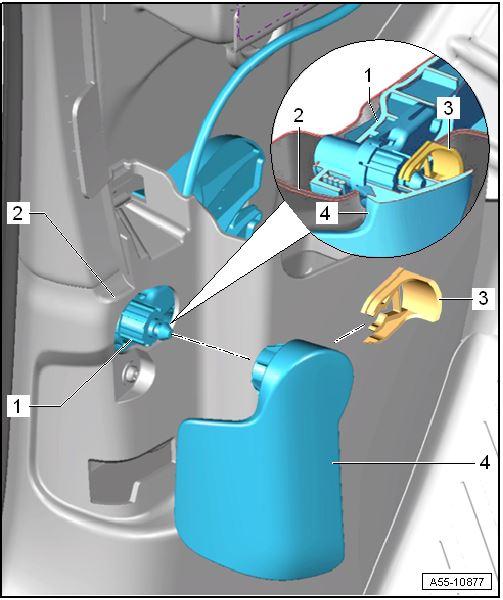

Levier de commande de serrure de capot : dépose et repose



Dépose du levier de commande

1 - Levier de commande



2 - Revêtement inférieur »montant -A-«



3 - Agrafe de retenue



q L'enfoncer complètement ; elle doit s'encliqueter.



4 - Poignée du levier de commande



q Avant la dépose, décrocher d'abord le câble Bowden de l'accouplement dans le compartiment-moteur → Anker.



q Extraire l'agrafe de retenue du levier de commande en faisant levier.



q Retirer la poignée du levier de commande en procédant latéralement.





– Déclipser la partie avant de l'enjoliveur de seuil de porte du revêtement inférieur de montant A → Chapitre.

Côté conducteur :



– Déposer la poignée du levier de commande de serrure de capot →Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.55.

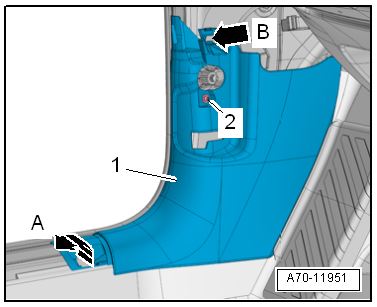

– Dévisser la vis -2- du revêtement inférieur du montant A.



Suite des opérations pour les deux côtés du véhicule :



– Décrocher le bas du revêtement de montant A -1- du bas de caisse et le retirer par l'arrière -flèche A-.



– Décrocher le revêtement de montant A du pivot -flèche B- situé sur le montant A, et retirer le revêtement.



Repose



La repose s'effectue dans l'ordre inverse de la dépose.

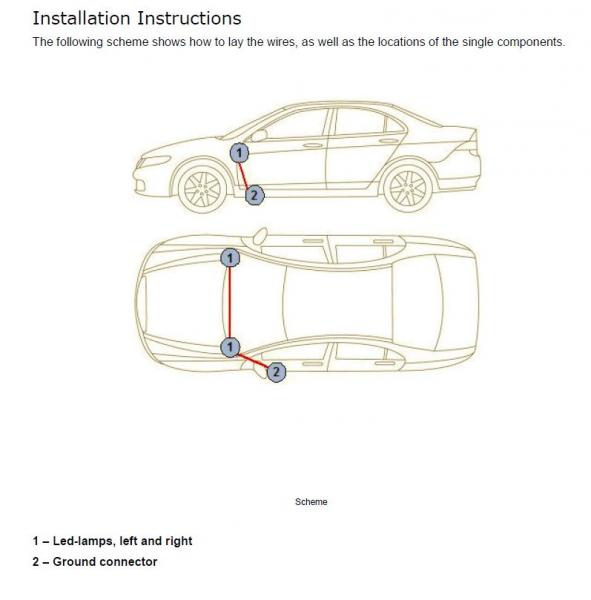

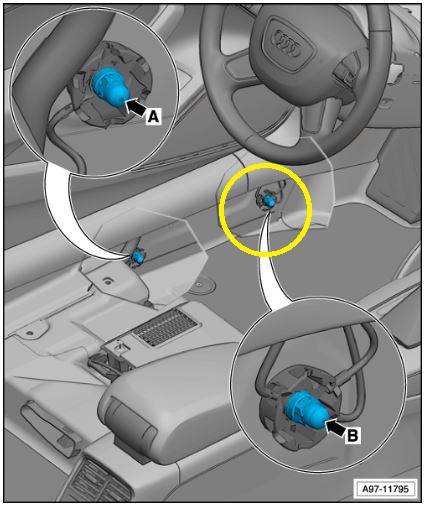

DÉCONNECTER LA BATTERIE AVANT DE COMMENCER L'INSTALLATION

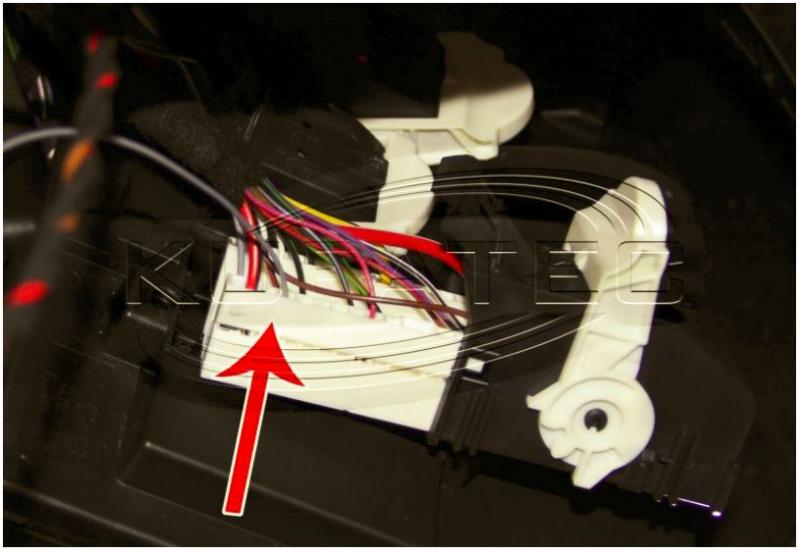

Déconnecté la broche C (A3) du calculateur de réseau de bord



Enlevé le cache noir pour avoir accès au emplacements libre.

Connecter le câble a la Pin 72

Remettre le cache noir de la broche en place puis le reconnecter au calculateur.

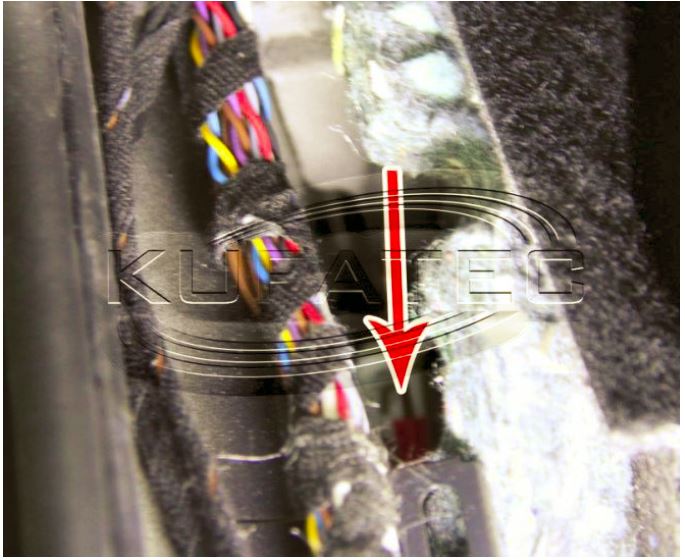

Connecter le câble a la masse du véhicule



Une fois les deux câbles connecté remettre les caches plastiques en place.

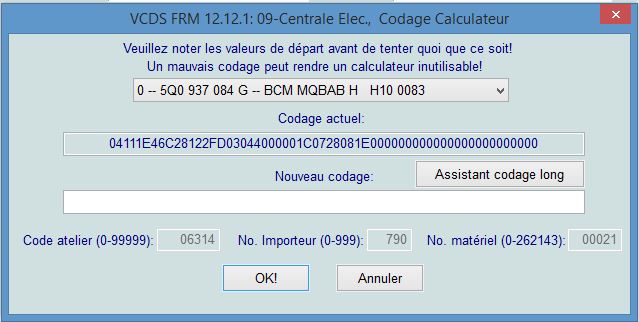

Codage avec VCDS

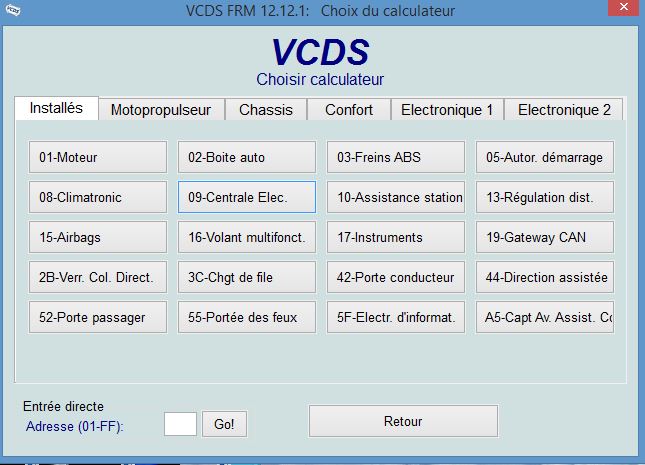

Cliquer sur Central Elec. 09

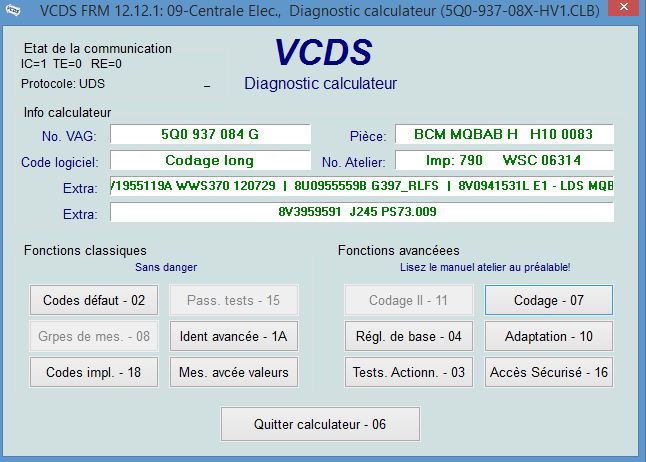

Cliquer sur Codage



Cliquer sur Assistant codage long

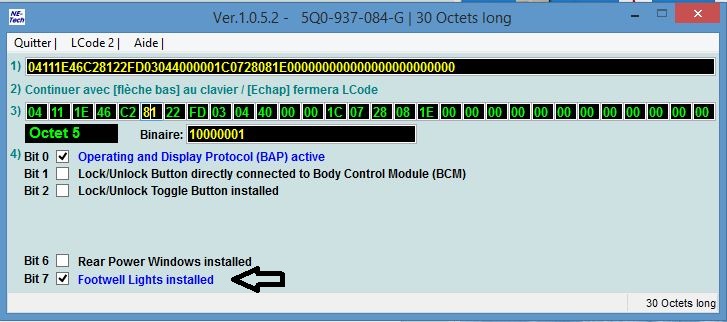

Allez dans Octet 5

Cocher le bit 7

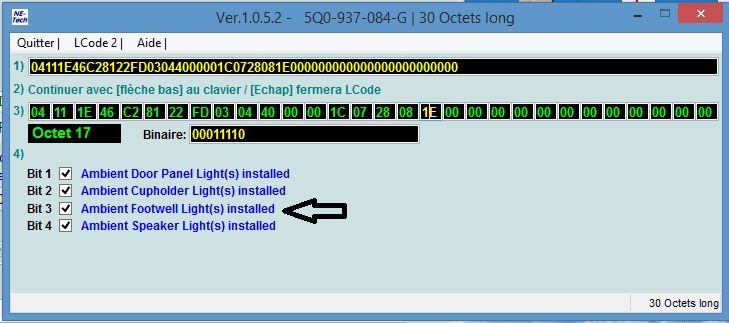

Allez dans Octet 17

Cocher le bit 3



Si ne disposez pas de cable (Vag com) VCDS un cable dongle avec le bon codage est vendu: http://www.kufatec.d...ll-lighting-mqb

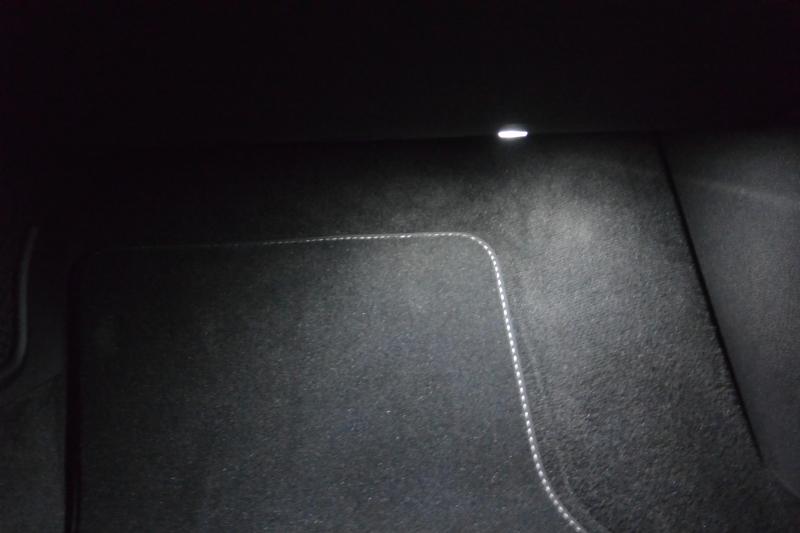

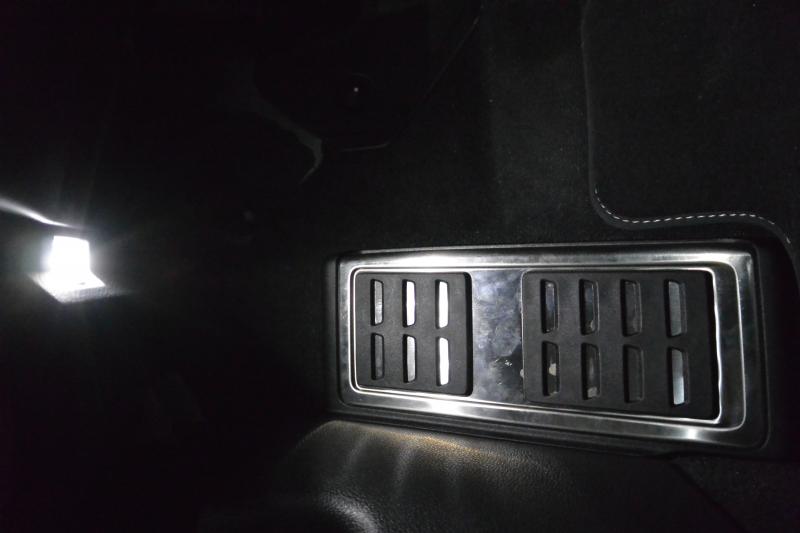

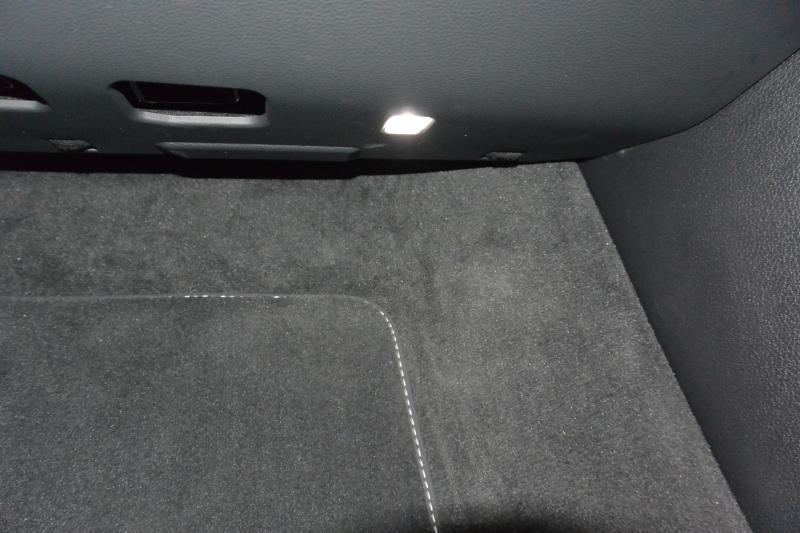

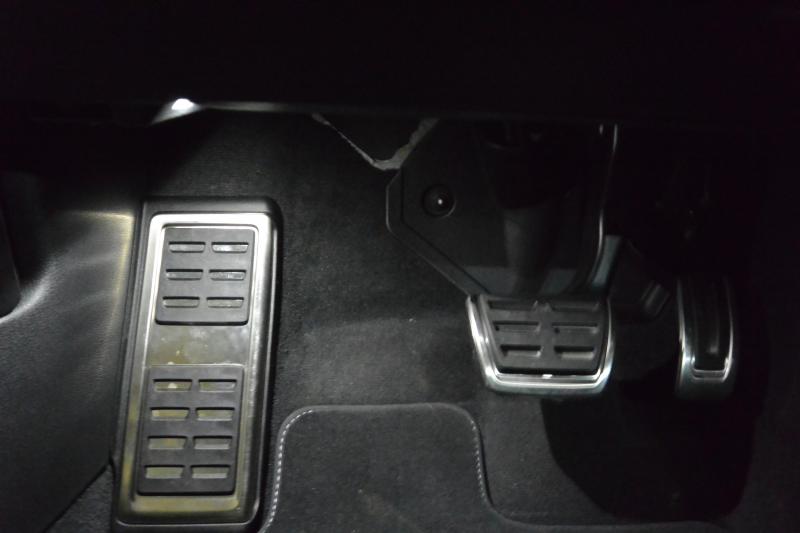

Quelques photos du rendu finale.

Modifié 13 mars 2014 par laskar972

[djkilla]

un tuto digne de ce nom :-) bien jouer ;-)

[french]

ajouté dans le topic bricoler sur nos 8v

[laskar972]

un tuto digne de ce nom :-) bien jouer ;-)

:thanks:

[NOVA3]

Terrible :)

[Anthony4513000]

Salut lascars dit moi les lumières s'allume a l'ouverture des portes et s'éteigne quand je la ferme , j'ai fait tout comme toi , c'est normal?

[B1G BROTHER]

Le plus compliqué a été de faire passer la câble derriere le tableau de bord proprement mais à part ça assez simple dans l'emsemble

Ce tuto m'a bien aidé il est bien pratique

[Yo!!]

Salut lascars dit moi les lumières s'allume a l'ouverture des portes et s'éteigne quand je la ferme , j'ai fait tout comme toi , c'est normal?

St!!



Cette question m'intéresse es le fonctionnement normale ou elles devraient êtres allumées en permanence ?

[math_67]

Pour ma part, elles ne s allument qu à l'ouverture et s éteignent à la fermeture. J ai essaye de les laisser allumer en permanence via le mmi, sans succès.

Math

[Yo!!]

Merci de l'info math Je vais voir pour les connecter sur un autre réseau...

[Anthony4513000]

Avez vous trouvé la solution pour cela reste allumé ?

[Maxoo.67]

J'ai le même problème que vous...

Uniquement allumé à l'ouverture / fermeture des portes.



Le codage VAGCOM n'aide pas.



J'avais le pack éclairage LED sur mon ancien A3 et je confirme que ça fonctionné la nuit également.



Quelqu'un a trouvé ?



(désolé du déterrage)
