{TUTO} Ajout Eclairage au pied


Messages recommandés

Bonjour à tous,

Tous est dit dans le tire :bien:



Petit tuto très simple Et peut coûteux

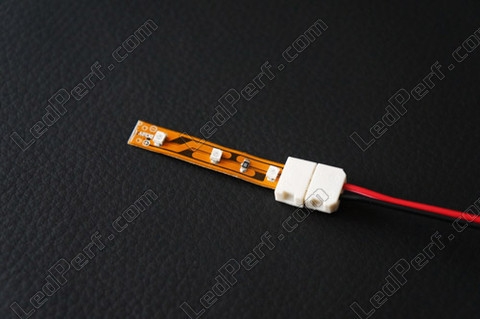

Pour commencer avoir ces tipe de leds , blanc, bleu, rouge, vert ( quantité 4


https://www.ledperf.com/bande-flexible-standard-de-3-leds-cms-tl-blanc-p-109.html



commencé par rallonger les fil ( 1,5 a 2m pour avoir de la marge )

la couleur du fil (noir est préférable (1a 1,5 section) )

soudé les fils - 1 fil sur le noir

                         - 1 fil sur le rouge  répété cette opération sur les 4 leds

relié les deux fil ensemble scotch ou gaine thermo noir ( tous le 5 cm )



après avoir rallonger les fil démonté

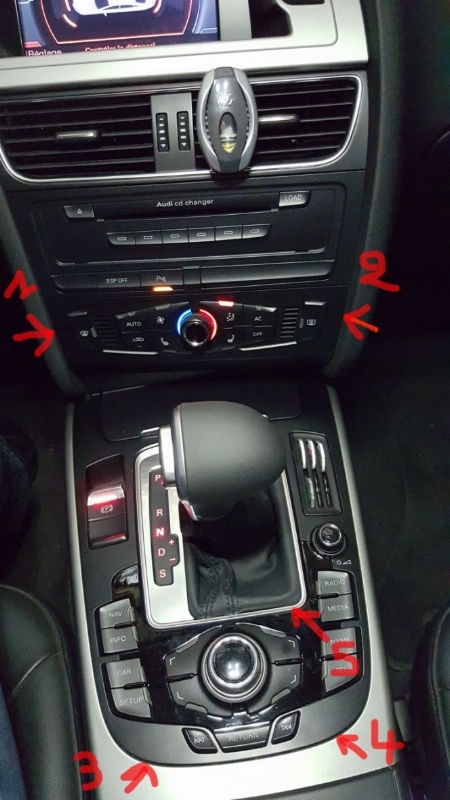

- la parti 1 et 2 de la commande chauffage elle est clipsé ( au 1 et 2 ) est débranché les prises

- Puis démonté la console centrale clipse au 3 et 4 ne pas avoir peur de tiré dessus ( c'est du AUDI ;P )

- Une fois d'éclipsé faite la parti 5 le soufflet également clipsé



Une fois le tous fait débranché les fils de la console centrale est retiré là

est retiré le cendrier complet



passé les fil  derrière la console ci dessous




et ramené les tous au niveau du cendrier

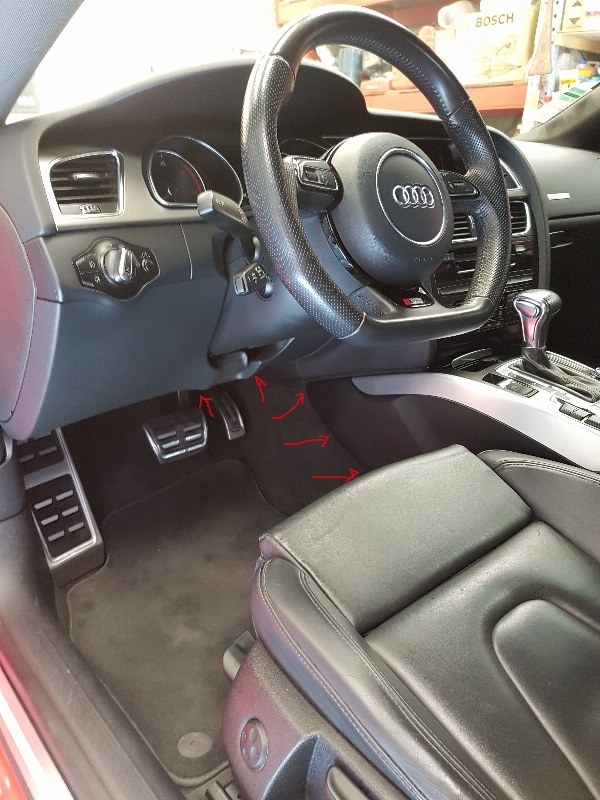

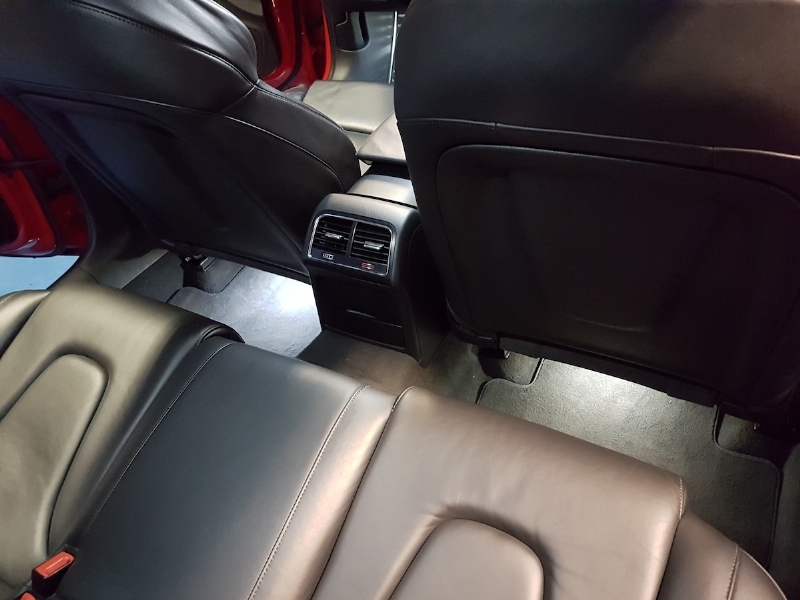

faite les 4 leds comme ceci ( pour les deux arrière faite de même passé les fil sous les cache de la console centrale )

puis une fois votre longueur OK collé les leds ( elle sont autocollantes )

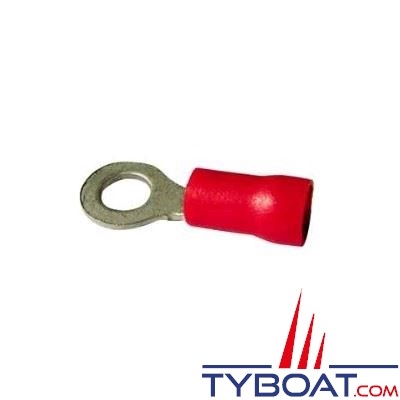

prendre les 4 fil (moin - négatif ) puis les soudées ensemble a l'étain est mettre une cosse plate ronde

1521484476106500493.jpg  diamètre 8



une fois réalisé prendre les 4 fil ( + positif ) récupéré le fils gris ( ou autre de la led du cendrier il y a 3 fil prendre le plus fin des 3 ) ne pas le coupé dénuder le pour faire apparaitre que le fil puis soudé les 4 fil positifs dessus et mettre du chatertone dessus



pour la cosse ( les fils négatif prener une masse a la voiture ( sur A4 et A5 devisé l'écrou que vous voyez dans le fond il y en a 2 vers le levier de vitesses ( juste au-dessus)

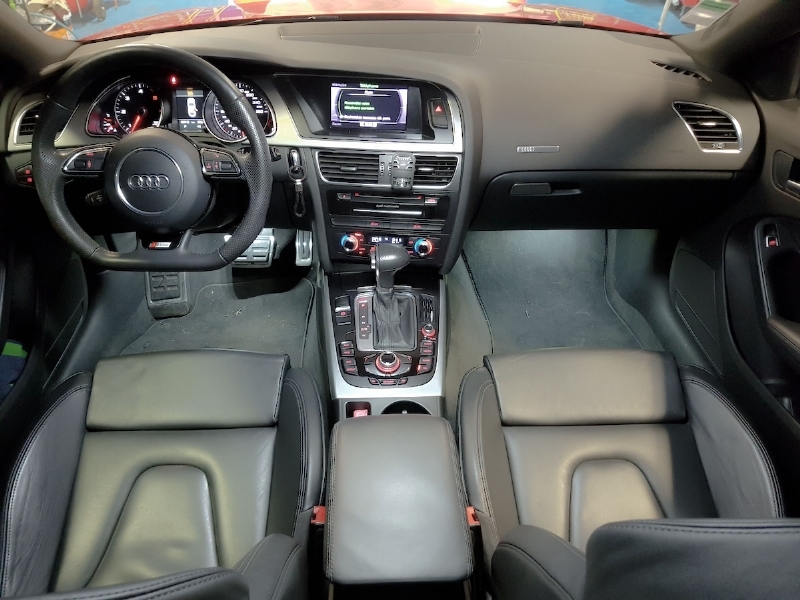

Puis remontait le tout et le tour est joué ( à vous de bien placer vos fils pour ne pas les abîmés )

a chaque allumage de vaux feux est uniquement feux les led s'allumerons











Voilà j'espère que cela vous ira

n'hésiter pas pour toute question .

Bonne journée à vous
