Alexthesniper

Changement palettes volant A1 pour palettes S3

Messages recommandés

Bonjour tout le monde!



Je poste ce petit tuto pour vous montrer comment j'ai remplacé les palettes de mon A1 par les palettes d'une S3.

En effet, mon pote à une belle S3 et les palettes de cette derniers son plus grande que celles que l'on peut trouver pour la A1.



J'ai voulu monter un volant méplat mais au moment du montage, ce dernier n'était pas compatible :mur: ...Je me suis rabattu sur les palettes.



Pour commencer, voici les références:



Palette d'origine A1 --> 4H0951523E (d'origine sur mon volant s-line)

Palette S3 --> 8V0951523XHA (env 300e chez Audi, 100e sur le net...)

Mon volant s-line --> 8X0419091M

Mon airbag -- > 8X0880201C

Vis audi (si vous en égaré une comme moi :think:) --> T53075G43 ou N90918701 (20 centimes chez Audi).



Les outils:



Petit tournevis plat

Petit tournevis en étoile

Petit miroir ou un telephone avec photo ou video en selfi possible (permet de voir ou l'on place le tournevis)



Il est relativement simple de changer ses palettes, pas la peine de démonter tout le tableau de bord.



Allumer le moteur, mettre le volant à 90° puis éteindre le moteur.

Avec le petit tournevis plat et le miroir (ou telephone dans mon cas) ou par touché avec les doigts (on sent bien :reflexion:) , allez chercher la tige de fer placer derriere le volant.



(Vue sans l'airbag. Vous pouvez remarquer le trajet de la tige de fer.)




Cette tige de fer retient l'airbag. Ce dernier ce clips dans le volant grâce à une demi boulle cranté.

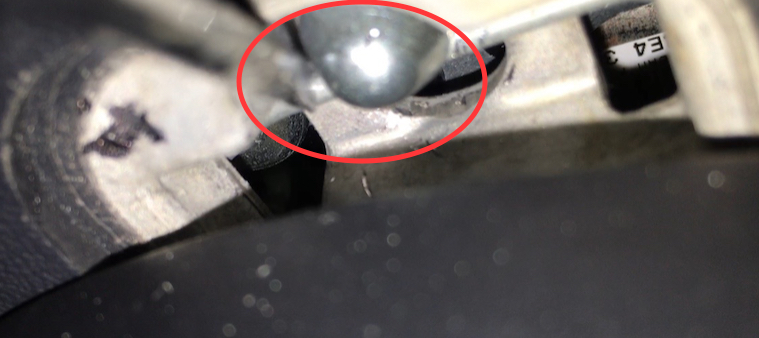

(Vue de derrière. On repair bien la tige bloqué par la boulle cranté.)


Poussez la tige pour la désadapté de la boulle cranté. Cette action décroche l'airbag d'un coté.

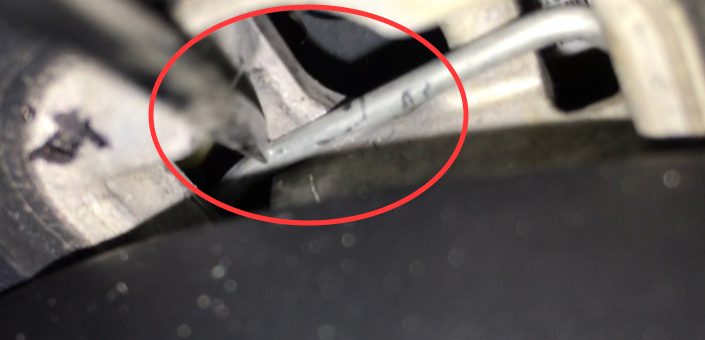

(Vue de derrière. Le tige n'est plus solidaire de la boulle cranté.)


Allumer le moteur, mettre le volant à 90°dans l'autre sens puis éteindre le moteur.



Reproduire la manoeuvre précédente.



Une fois fait, votre airbag est désadapté en partie. Il faut déconnecter les connectiques derriere.

Une petite connectique noir et une grosse connectique jaune.

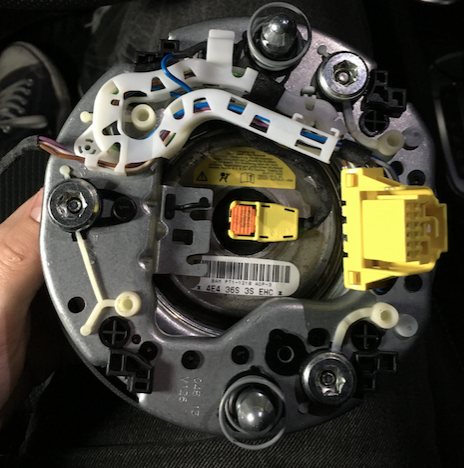

(Vue de l'airbag avec connectique jaune.)


Enlevez l'airbag et commencer à enlevez le cercle qui comprend les boutons de volant.(Vous pouvez essayer avec un petit tournevis plat) Cela s'enlève sans difficulté excepté au niveau des boutons pour le volume ou l'ordinateur de bord. Elles sont seulement clipsés dans le cuir.

Ne pas tirer trop fort car les palettes sont connecté par un cable très court.

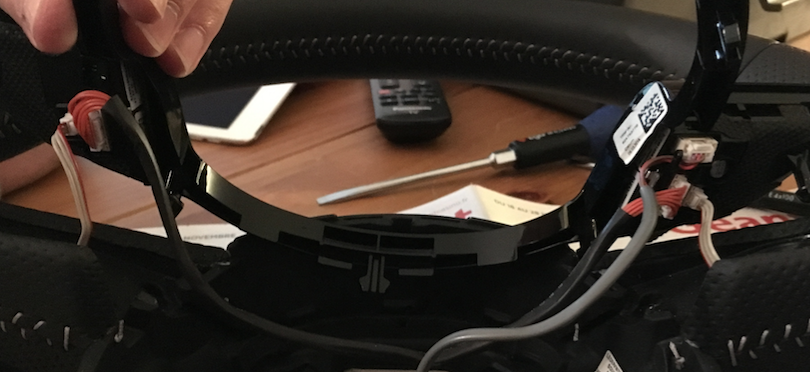

(Vue du cerclage d'un autre volant avec connectique droite et gauche).

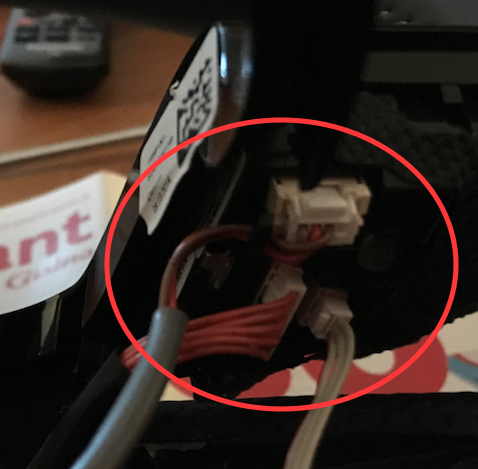

(Vue connectique palette gauche.)




(Vue connectique palette droite.)




Déconnecter les petites connectique des palettes.

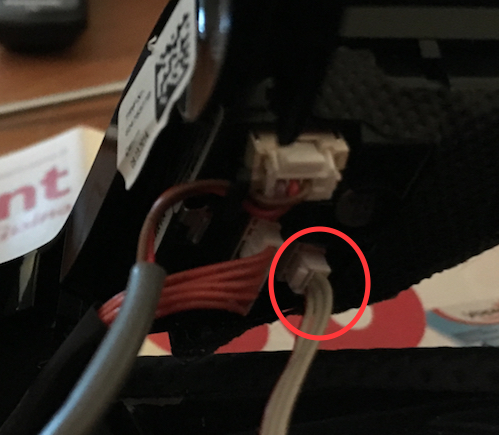

(Vue connectique palette gauche.)

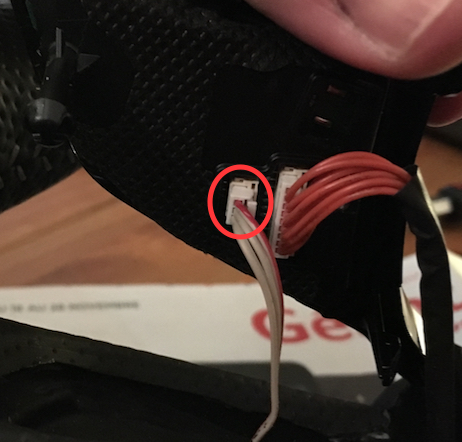

(Vue connectique palette droite.)




Avec le petit tournevis en étoile, dévissé la vis présente sur chaque palette (une par palette).

Enlevez les palettes.

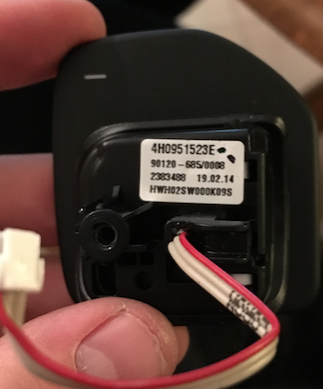

(Vue ici de la palette gauche d'origine)




Placer vos nouvelles palettes S3.

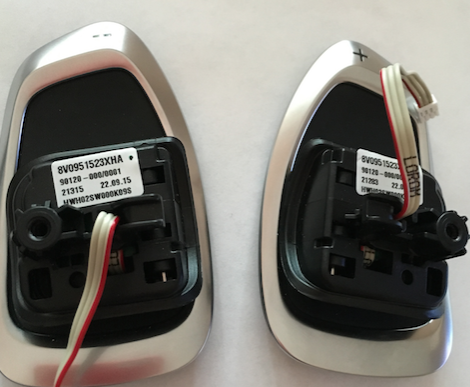

(Palettes S3)




Faite le chemin inverse, c'est à dire vissé les palettes, puis clipsé les petites conncectique puis remettre le cerclage (bien enfoncer au niveau des boutons)

Une fois fait, connecter les connectiques de l'airbag, appuyez jusqu'au "clac" de chaque coté de l'airbag (cela signifie que la boulle cranté est retenue par la tige de fer).



Et voila. Le résultat est la! :lover:

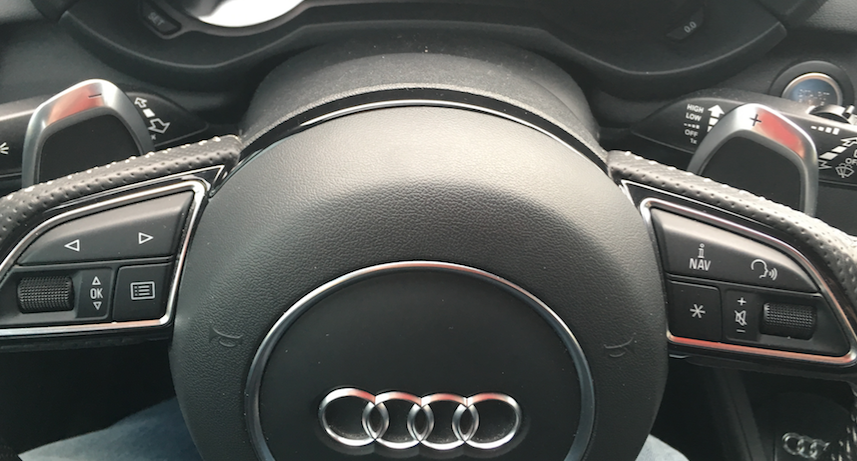

(Vue final avec palettes S3)







J'ai le fichier en pdf si nécessaire.

PS: petite photo de la bete!






A plus cordialement!

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour, j’ai une palette au volant Audi TT bloqué. Est-il possible de « démonter » la palette à l’arrière sans enlever le volant ? Merci d’avance. Bonne journée.

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonsoir,

je ne connais pas les volants TT mais je pense que vous n’allez pas avoir le choix car en général les palettes sont clipsées de l’intérieur...verifiez en tournant le volant à 90• pour avoir accès aux palettes et regardez si il n’y à pas de vis de serrage. Si rien, je pense qu’il faut démonter.


Cordialement
