montage vitre arriere electrique

[n3m3s!s]

bonjour a tous



suite a la réalisation du montage des vitre arrière Electrique sur mon Audi a4 b5 j'ai décider de faire un "tuto-photo-reportage"



tout d'abord le matériel nécessaire :

- mécanisme de lève vitre électrique (on en trouve sur Ebay)

- moteur de lève vitre (pareil il y en a sur le net)

- panneau de porte avec la commande (ou trouve le bouton est l'adapter sur le votre )

-le faisceau

=> deux solutions s’offre a vous

* la première trouve un faisceau 4 vitre dans une a4 donneuse d'organe (comme moi )



* la deuxième acheter deux faisceau comme celui ci http://www.kufatec.de/shop/de/audi/a4/a4-b5-8d/kabelsatzkombination-fensterheber-hinten-audi-a4-b5







!!! avant de continuer je précise qu’étant donner que je possède une donneuse d'organe donc dans ce tuto je n'expliquerait pas le montage des lève vitres et des moteur !!!





tout d'abord pour réussir le montage il faut comprendre la différence entre le faisceau origine et celui en seconde monte de kufatec



le faisceau d'origine (4 vitres) est composer de:

-2 prise verte ( qui gère ??? je ne sait pas ) => se fixe en remplacement du faisceau d'origine sur les station électrique situer en bas des passage de jambes

-4 prise rouge (ce sont celle qui gère les vitre ) =>se fixe en remplacement du faisceau d'origine sur les station électrique situer en bas des passage de jambes et au niveau des montant inter-porte la ou il y a l'enrouleur de ceinture avant

-2 prise bleu qui gère les rétro Electrique =>se fixe en remplacement du faisceau d'origine sur les station électrique situer en bas des passage de jambes

- 1 + et 1 moins => se fixe sur les vis de masse dans le tableau de bord derrière la boiter fusible et sur la borne + 30







le faisceau Kufatec lui est composer de 3 fiches 1 pour la porte arrière,1 pour le moteur et l'autre pour la commande de porte avant et 1 + et 1 -

ici les fiche se branche directement dans les portière au niveau du moteur et des commandes

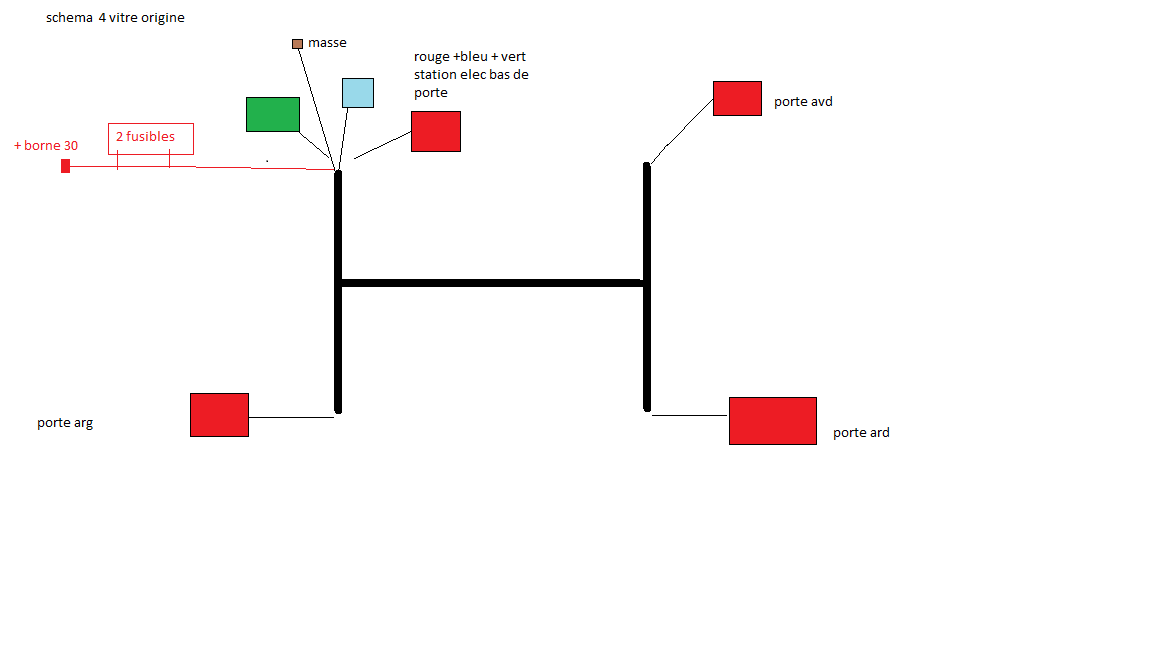

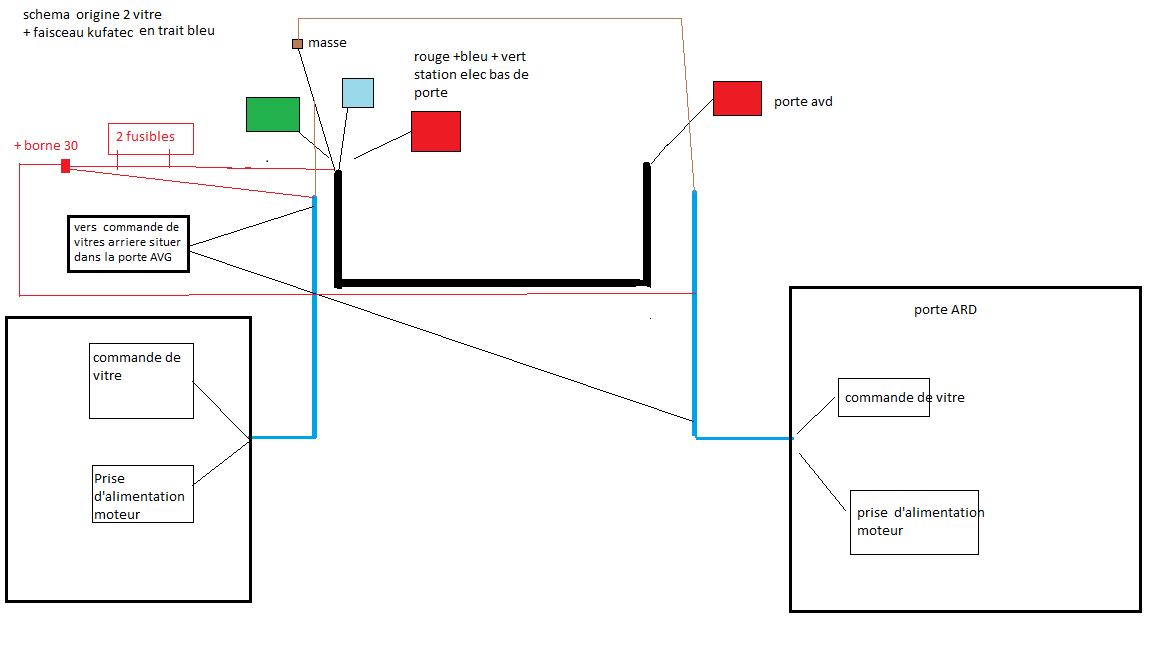

voici deux schéma explicatif







les photos de ses prise de couleur et autre seront dans un fichier zip a télécharger a la fin de ce topic car on est limiter sur le forum







pour information le faisceau d'origine (2 ou 4 vitres) traverse la voiture et passe pile poil en dessous du milieu de la console centrale





on va scinder en deux la suite



pour les gens "kufatec " vous avez compris qu'il vous faudra pour réaliser l’opération :

- mécanisme

- 2 moteur

-2 faisceau

- 2 commande simple

- et 1 commande conducteur de ce type

et le schéma ci dessus







pour les personne qui ont une donneuse

il faut récupérer





le faisceau (je vous conseille de commencer par une prise rouge arrière et de tracer le faisceau )

et pour débrocher les cosse de leur support il faut un petit tournevis plat pour faire pression sur les petit ergot



les armatures de porte(les portes des B5 sont en 3 partie le panneau de porte ,l'armature sur lequel est monter les vitre et la tole)

les panneau de porte





donc voila je ne vous ait pas appris énorme,ceci dit plus de photos aurait était mieux mais ceci dit en 4 fichier j'ai exploser le quota



j’espère que le fichier a télécharger vous aidera a y voir plus clair





et aussi je reste a votre disposition







lien du fichier http://www57.zippyshare.com/v/3783707/file.html



















Modifié 5 novembre 2014 par n3m3s!s

[vladi6]

Et la suite alors?????????

[blacksamourai]

Oui la suite vite vite :pleure2:

[n3m3s!s]

voila la suite j’espère que sa vous aidera





des que vous avez besoin n’hésiter pas ;)

[blacksamourai]

?????????????????????????????????????

[n3m3s!s]

Oui blacksamourai ???

[vladi6]

Pour mettre tes photos utilise un hébergeur genre "hostingpics" et comme ça tu pourras en mettre plein.

D'ailleurs le lien de ton fichier joint, est impossible à ouvrir et c'est fort regrettable car ton tuto avais l'air super intéressant.

[n3m3s!s]

Il faut le decompresser le fiechier a telecharger

Avec winrar





Mais je regarde ce soir pour refaire tout avec hosting pics

[blacksamourai]

j'avais pas vu ce matin (la gueule dans le cul) que tu avais éditer le 1er message désolé
