Montage QTEK9090 Main libre + Mp3 + tomtom

[Mathos]

Salut à tous!



Je voulais vous faire part de mon projet d'installation!



Après avoir mûrement réflechis... Si si!



Je me suis décidé!



L'idée c'est d'intégrer mon pocket pc (Qtek) à l'autoradio d'origine (audi concert) afin de transformer le qtek en lecteur mp3!

D'avoir le quidage routier tomtom par les Hauts parleurs de la radio

et d'utiliser l'interface comme main libre





voiçi la liste du matériel :

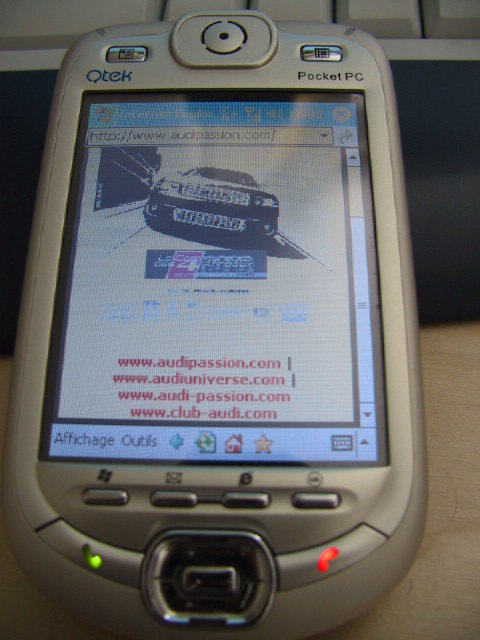

1. le pocket pc [attachmentid=7461]

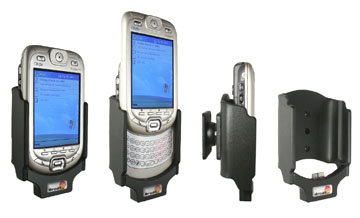

2. le support brodit pour le qtek avec le proclip adapté au véhicule (A3 SBK) [attachmentid=7462]

3. le kit piéton d'origine fournis avec le Pda Qtek (écouteur stéréos + micro intégré) (embout de 2,5 mm avec 4 connecteurs) [attachmentid=7464]

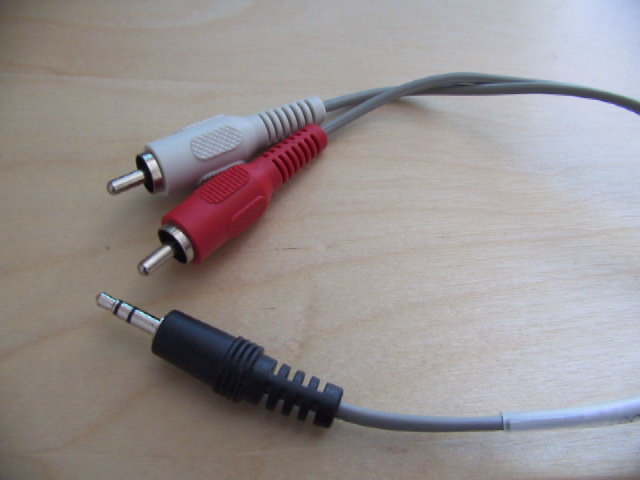

4. Un cable stéréo avec mini jack male 3,5 mm d'un côté et deux prise "cinch" mâles de l'autre [attachmentid=7466]

5. L'interface Dietz 1218 [attachmentid=7463]

6. chargeur allume cigare pour Qtek (5V 2A)

7. cable du chargeur de l'antenne bluetooth tomtom

P.S. j'ai remarqué que le chargeur tomtom et Qtek sont exactement les mêmes!!



D'abord j'ai ouvert le chargeur allume cigare désoudé l'embout allume cigare et resoudé le cable du chargeur l'antenne bluetooth + un cable vers le support brodit pour alimenter le QTEK.

Donc la j'ai mon alimentation le chargeur allume cigare transformé avec deux embouts 1 qui va vers le support Brodit (Qtek) et un pour l'antenne GPS (dans la boite à gants)



suite prochain post...

[Mathos]

Ensuite je m'attaque sans pitié au kit piéton!

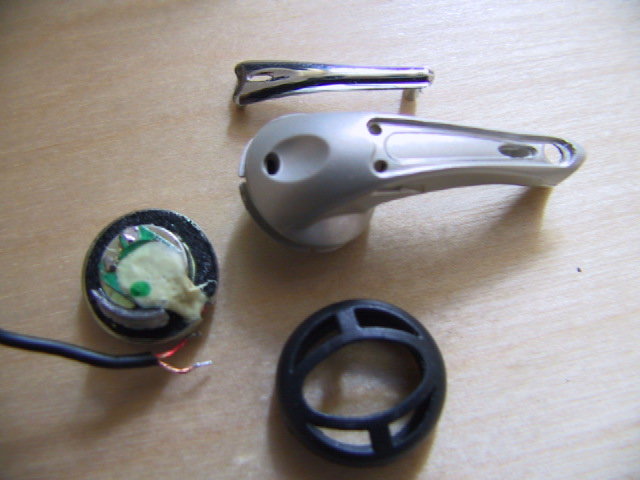

je désoude les oreillettes... [attachmentid=7467]

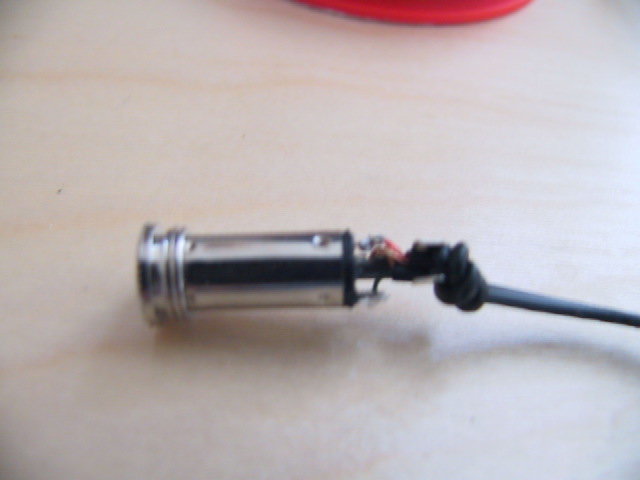

je soude les fils sur une prise jack femelle de 3,5 mm [attachmentid=7468]

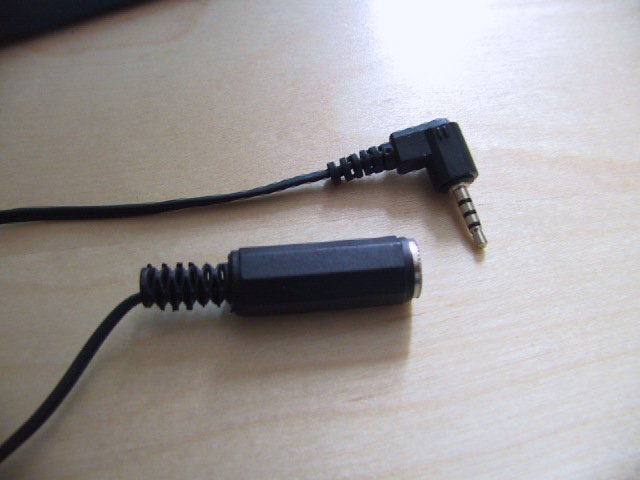

ici le cable terminé : [attachmentid=7469]



Ensuite il faut démonter la radio et placer l'interface Dietz 1218

c'est assez simple en fait...

le seul problème c'est qu'il a fallu détruire le connecteur Dietz pour récupérer les pin's et les insérer dans le connecteur de l'autoradio! (après avoir soigneusement noté leur emplacement)

on en parle aussi ici!

http://forums.audipassion.com/services/forums...ndpost&p=179185



le proclip brodit et le support s'installe super facilement et on abîme rien du tout! C'est solide, ça tient bien et c'est propre!



il faut maintenant brancher le cable cinch sur l'interface Dietz et le diriger côté conducteur!



Démonter la partie inférieure du tableau de bord côté conducteur (trois vis dont une derrière le cache fusibles) retirer délicatement le tout en tirant vers soi!



On va chercher la prise jack 3,5mm a laquelle on branche notre cable fraîchement soudé!



On fait repasser le cable derrière l'autoradio pour qu'il aboutisse côté boite à gants!



et on remonte la partie tableau de bord en "coinçant" le micro entre le tableau...

photos bientôt disponibles...





allez je file faire des photos et je continue....

[Mathos]

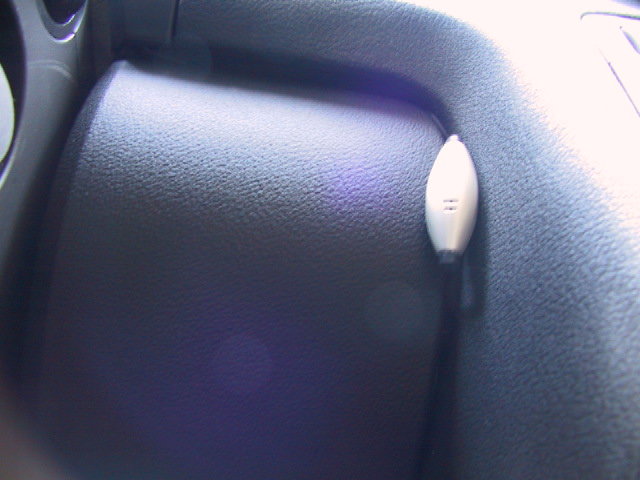

voiçi des photos du micro positionné... après remontage du tableau... [attachmentid=7470]



ensuite il faut démonter la boite à gant...



il y a une vis derrière le cache côté portière

2 au niveau des pieds du convoyeur

3 à l'intérieur en les trouve sur la partie supérieure de la boite à gants



on place derrière l'autoradio le transfo que l'on raccorde!

et on fait passer le fils pour l'antenne à l'intérieur de la boite à gant! (Il y a déjà des trous sur cette partie supérieure on peut faire passer l'embout du cable par là)



l'autre embout est vissé sur le support brodit afin d'alimenter le pda.



on remonte le tout et le tour est joué!!



voiçi quelques photos du montage :

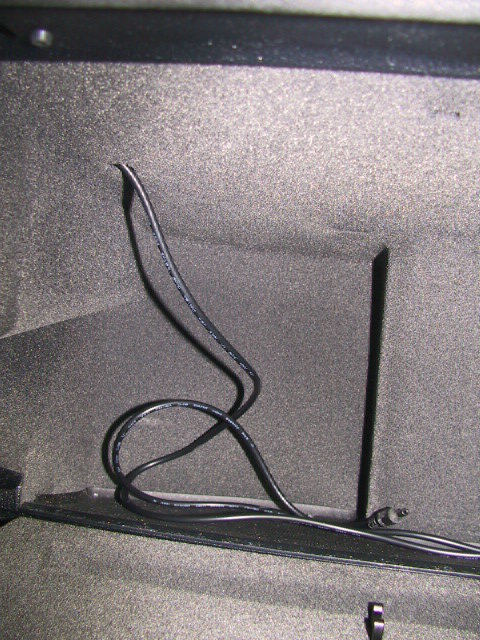

boite à gant avec le cable de charge pour l'antenne GPS

[attachmentid=7471]

Modifié 5 juillet 2005 par Mathos

[Mathos]

Encore des photos....

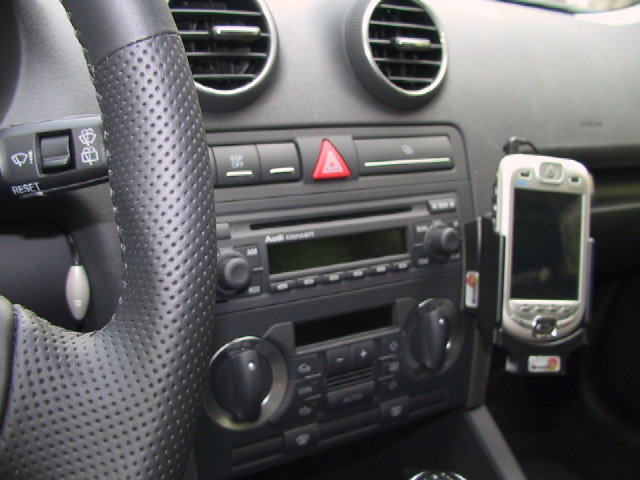

ici on voit bien le micro et l'instalation sur le support...

[attachmentid=7472]

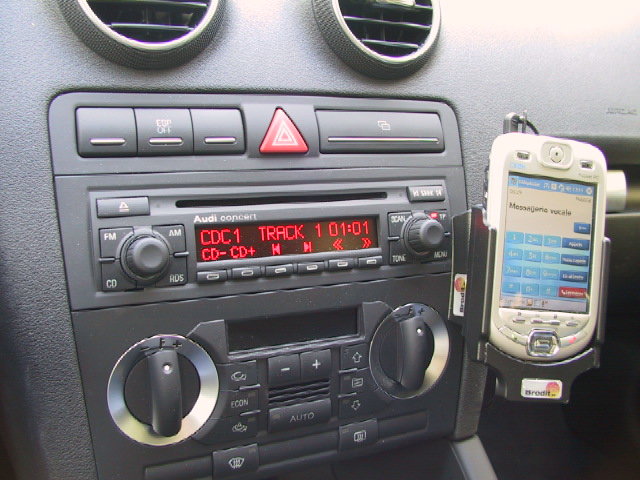

Le téléphone... ça marche super! même en roulant!

[attachmentid=7473]





[Mathos]

encore un ptit peu...

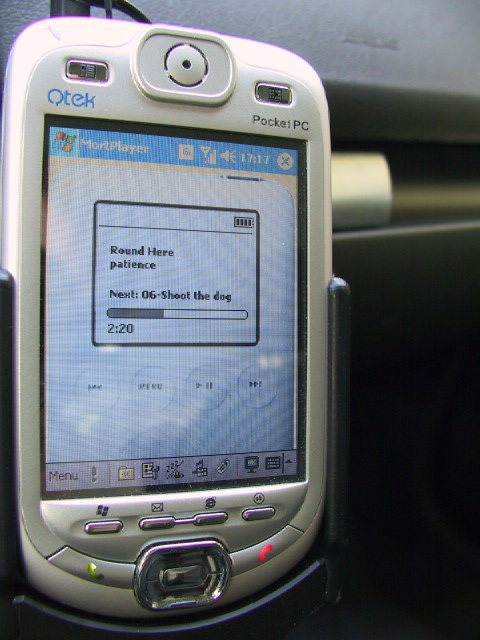

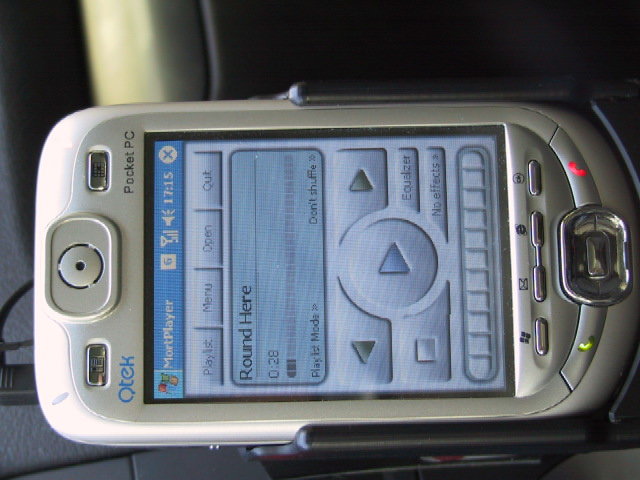

Le lecteur Mp3... Le logiciel c'est un Freeware "Mortplayer" vraiment bien on peut changer les "Skins" ya même un skin au couleur d'audi!!!

[attachmentid=7474]





Pour les "ipodiens" [attachmentid=7477]



voilà!



pour que cela fonctionne :



L'interface Dietz simule la présence d'un chargeur... on appuye sur la touche cd pour avoir la bonne source et hop à nous la navigation et le mp3 j'ai mis une carte d'1Giga c'est déjà pas mal...

En plus tout fonctionne en même temps, donner un coup de téléphone, en écoutant du mp3 et avec tomtom en arrière plan!

Evidemment le son de la musique et du guidage se coupelors d'un appel et se réactive automatiquement après l'appel!



[Fredbbs]

Bravo pour ce beau montage et drolement bien pensé

[Mathos]

Bravo pour ce beau montage  et drolement bien pensé

216851[/snapback]



Merci!!



Mais je dois avouer que le forum m'a super inspiré...

Modifié 5 juillet 2005 par Mathos

[Pierrot.]

Bravo pour ton reportage

[SCOOTER]

:bien: super montage !!! j'envisage de faire la même chose avec un QTEK 9600 (appellé aussi HTC Tytn/SFR v1605) ... 2/3 questions :



- tu utilises quoi comme logiciel de navigation ? Tomtom navigator 6 ?

- le niveau du son entre GPS/Navigation + musique + téléphone est-il le même par les hauts parleurs ?

- l'interface Dietz peut-elle être installé sur un autoradio Audi Symphony 1 (j'ai une A4 Avant TDI 115 de 2000)

- Quel est le prix de l'interface Dietz ?



;) ça me permettra de remplacer mon installation Ipaq5550 + Tomtom + brodit :

http://forums.audipassion.com/services/forums...05550&st=20



Merci !



Modifié 14 décembre 2006 par SCOOTER

[TOTOL01]

Cool pour toi.



Sur mon hp 6340, le cohabitation lecture mp3 plus tomtom fonctionne tres mal.

[SCOOTER]

:bj:voilà mon installation avec un HTC TYTN appellé aussi QTEK 9600 ou SFR V1605

- support Carcomm avec alimentation directe

- support Brodit de tableau de bord spécifique à la voiture
