Transformer ses logs en courbes sous Excel

[Lindemann44]

Une fois vos logs fait, vous récupérer un fichier .CSV à ouvrir puis à convertir.



Sélectionner la colonne A, Onglet Données -> Convertir -> Délimité -> Suivant -> Cocher seulement "Virgules" -> Terminer.



Enregistrer votre fichier en .xslx







Maintenant on va pouvoir faire une belle courbe. Pression turbo pour l'exemple avec 2 courbes (consigne/reel).

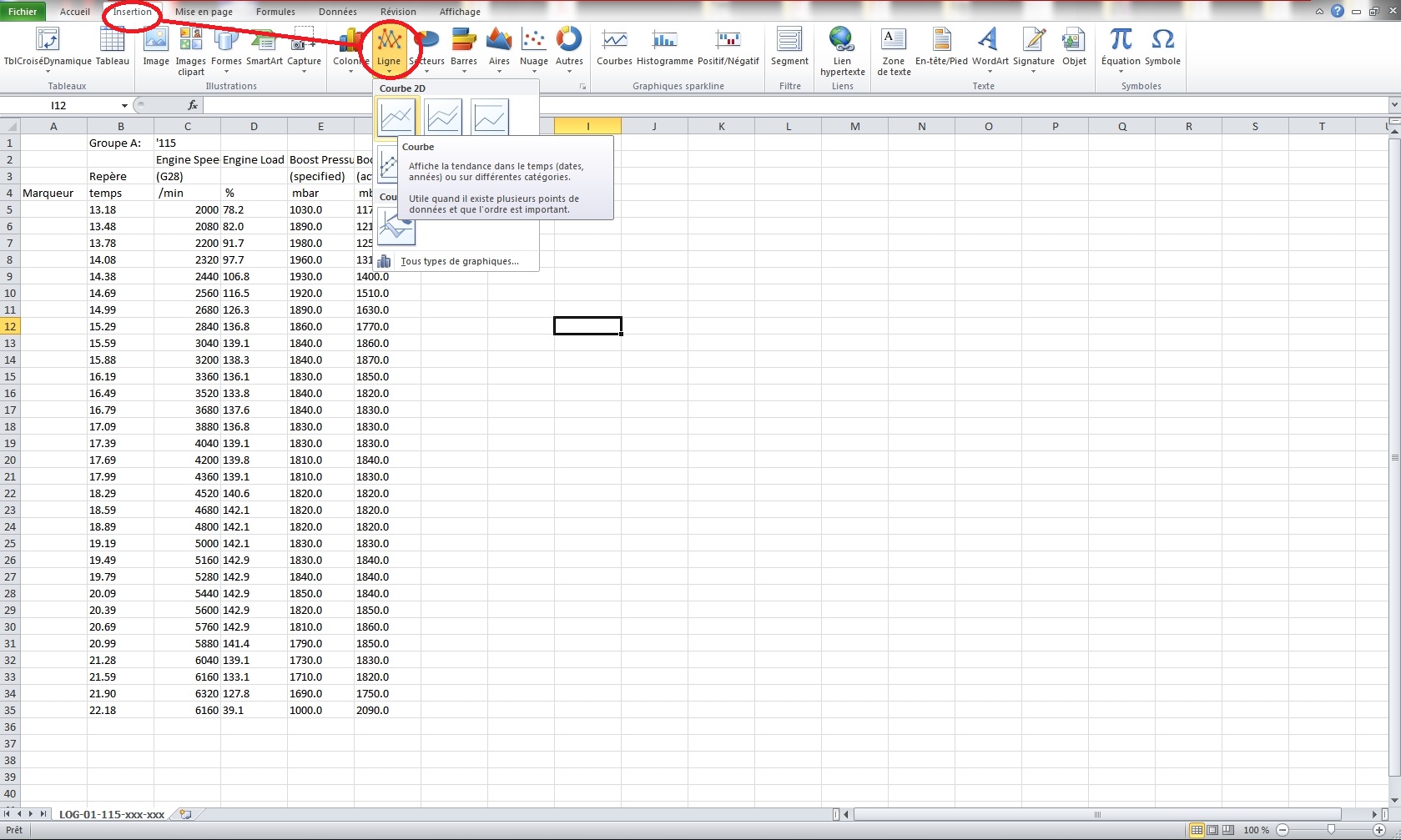

Cliquer dans une case vide. Onglet Insertion -> Ligne -> Courbe. Un rectangle blanc apparait.





Clic droit dans ce rectangle -> Sélectionner des données

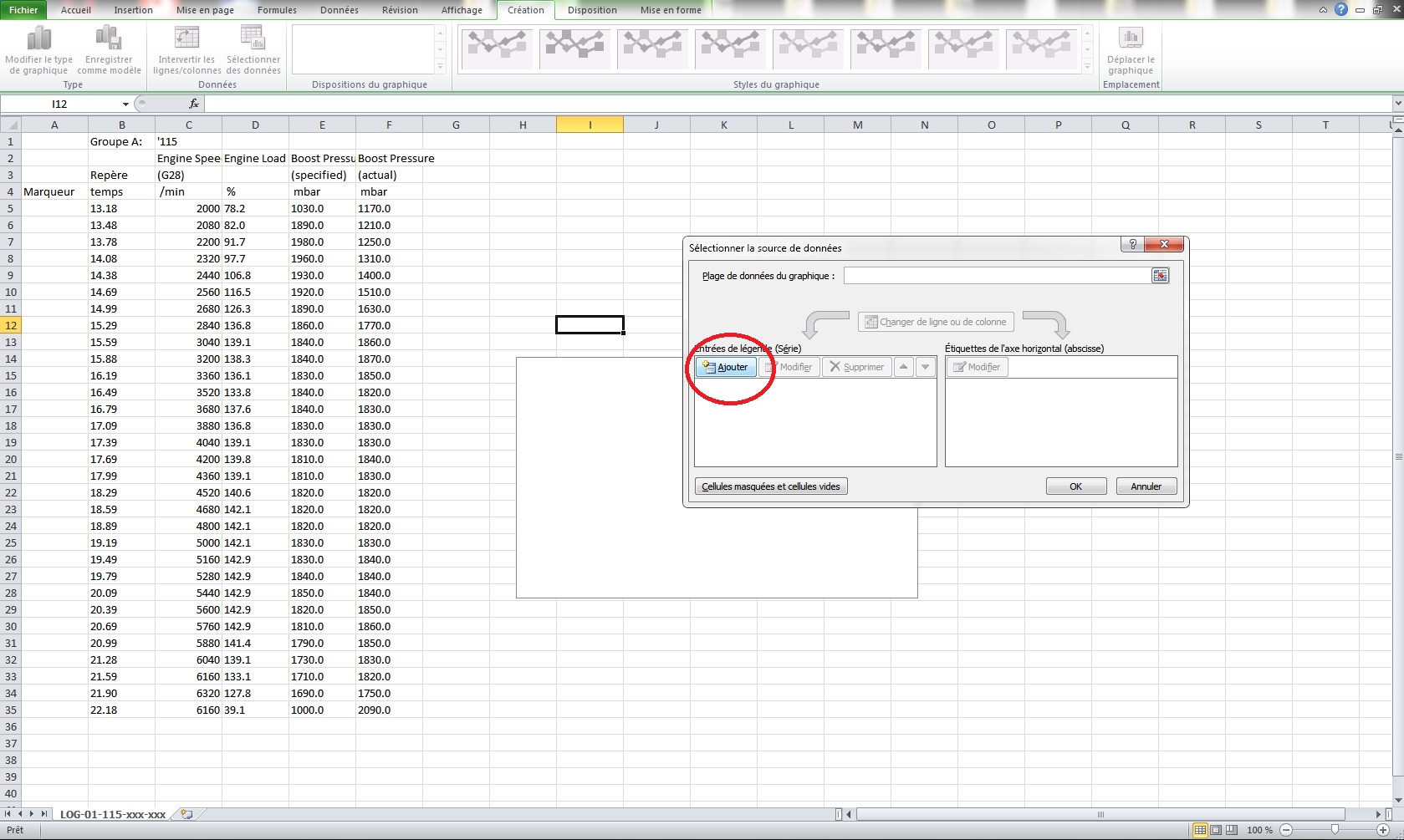

Cliquer sur Ajouter.

Une série = une courbe

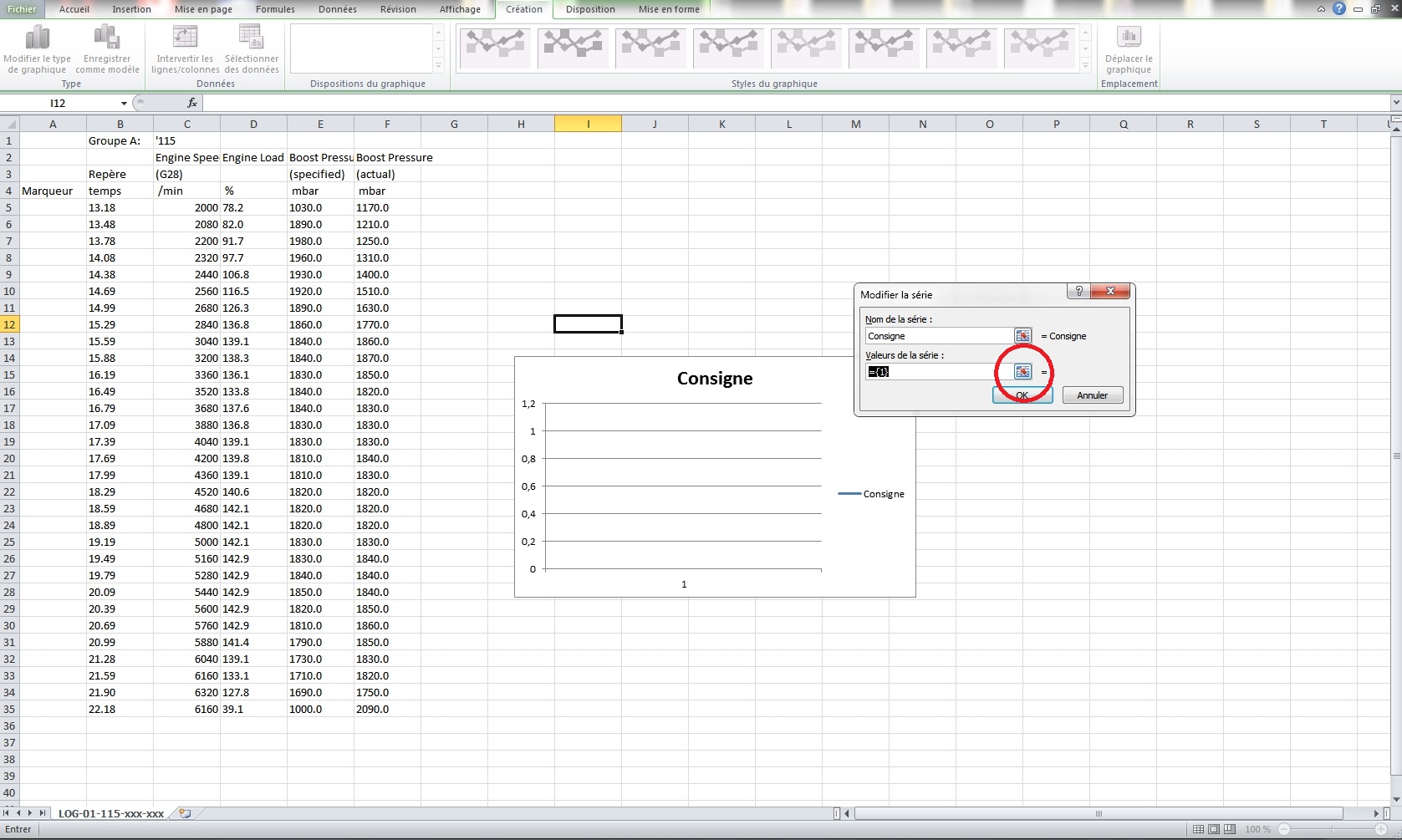

Choisissez un nom pour votre courbe puis cliquer sur le carré des valeurs de la série. (ordonnées du graph.)

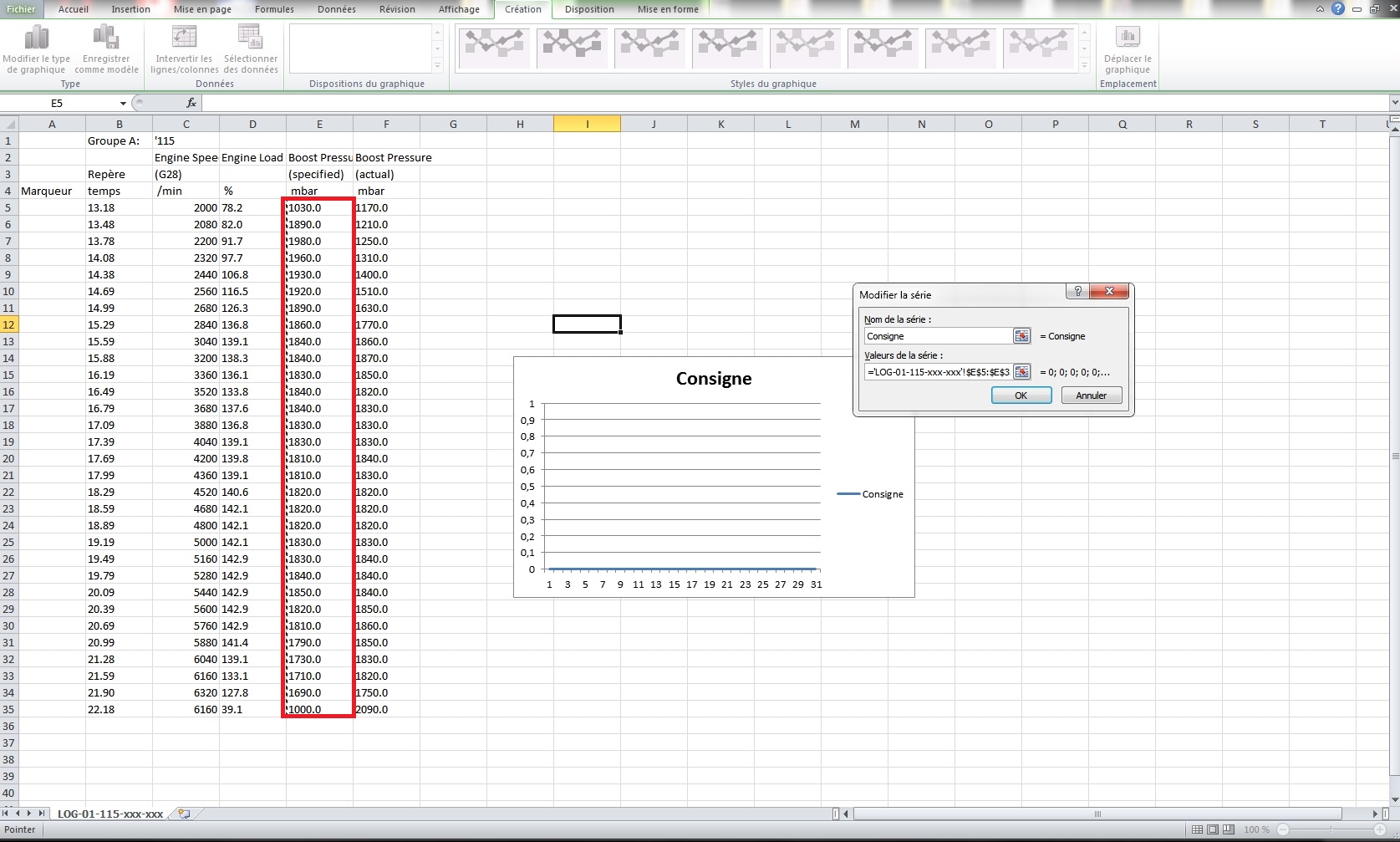

Sélectionner la colonne contenant vos valeurs puis OK.



Ajouter une 2eme série en sélectionnant la colonne des pressions réelles ce coup ci.



Vous devriez obtenir ceci.

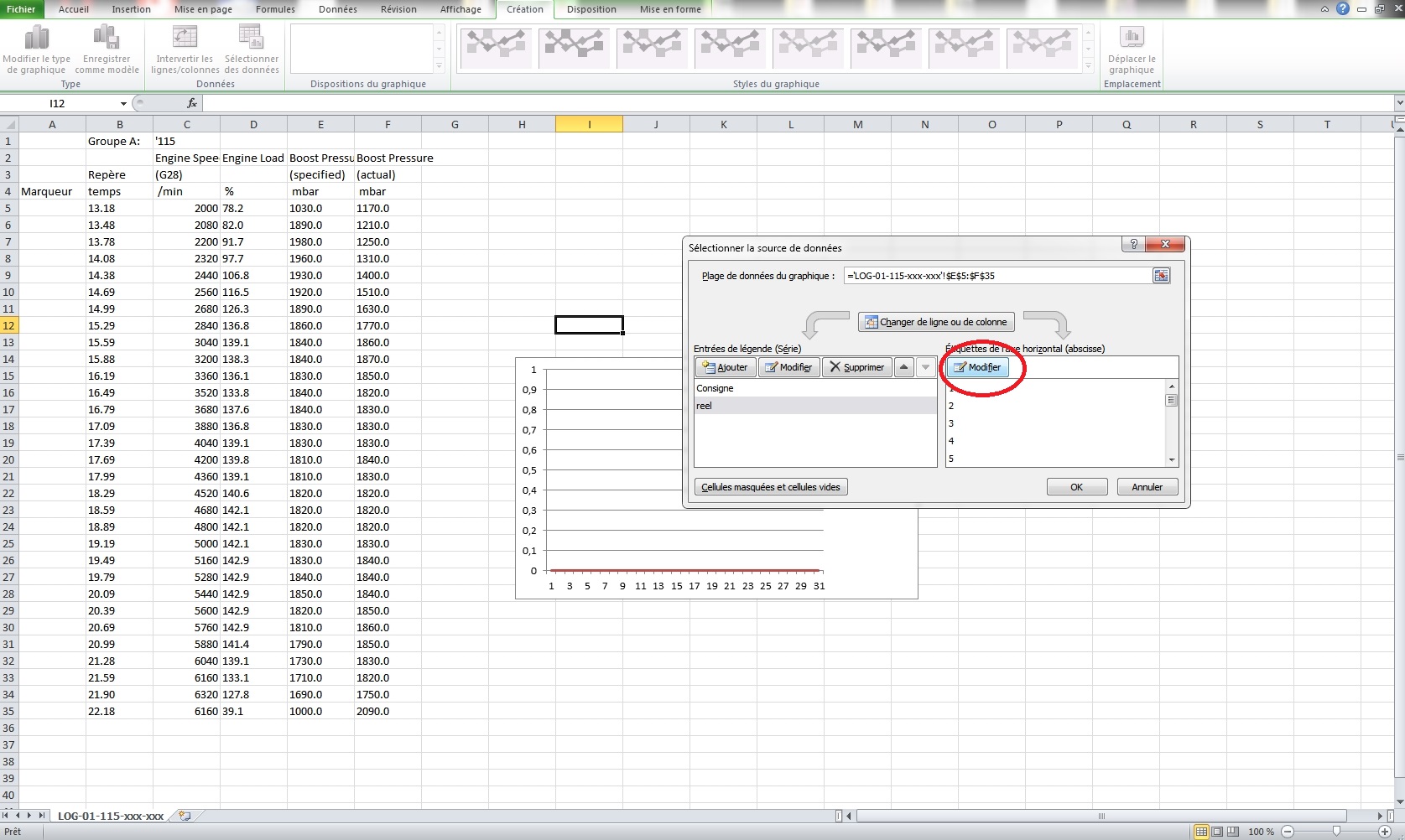

Cliquer sur "Modifier" les abscisses, et sélectionner la colonne du régime moteur -> Ok





Vous constatez que votre courbe n'est pas terrible....problème de turbo ? ou d'échelle plutôt ^^



Va falloir remplacer tout les "." par des ","

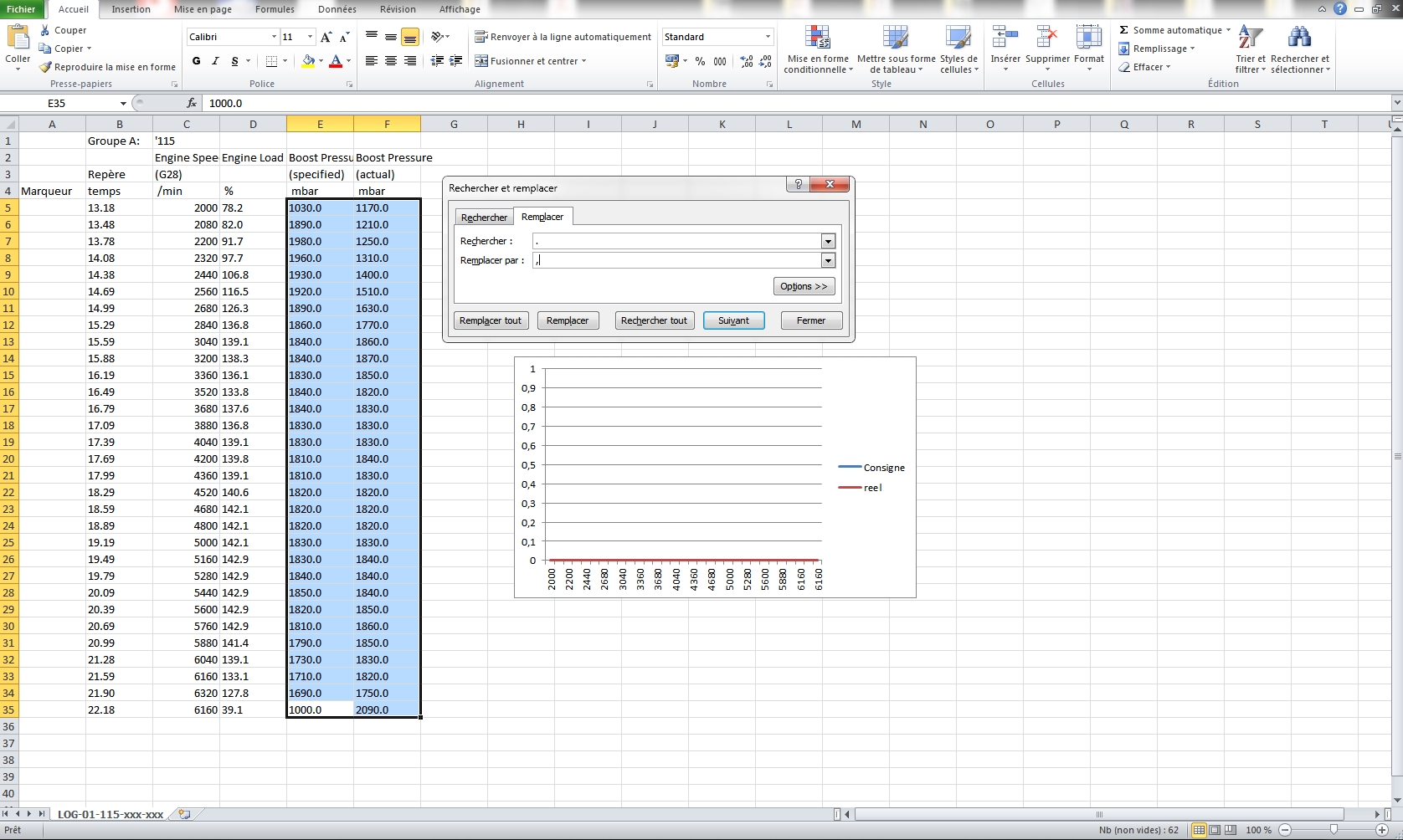

Selectionner vos 2 colonnes des pressions -> Ctrl + F

Faites comme ci dessous et Remplacer tout -> Fermer

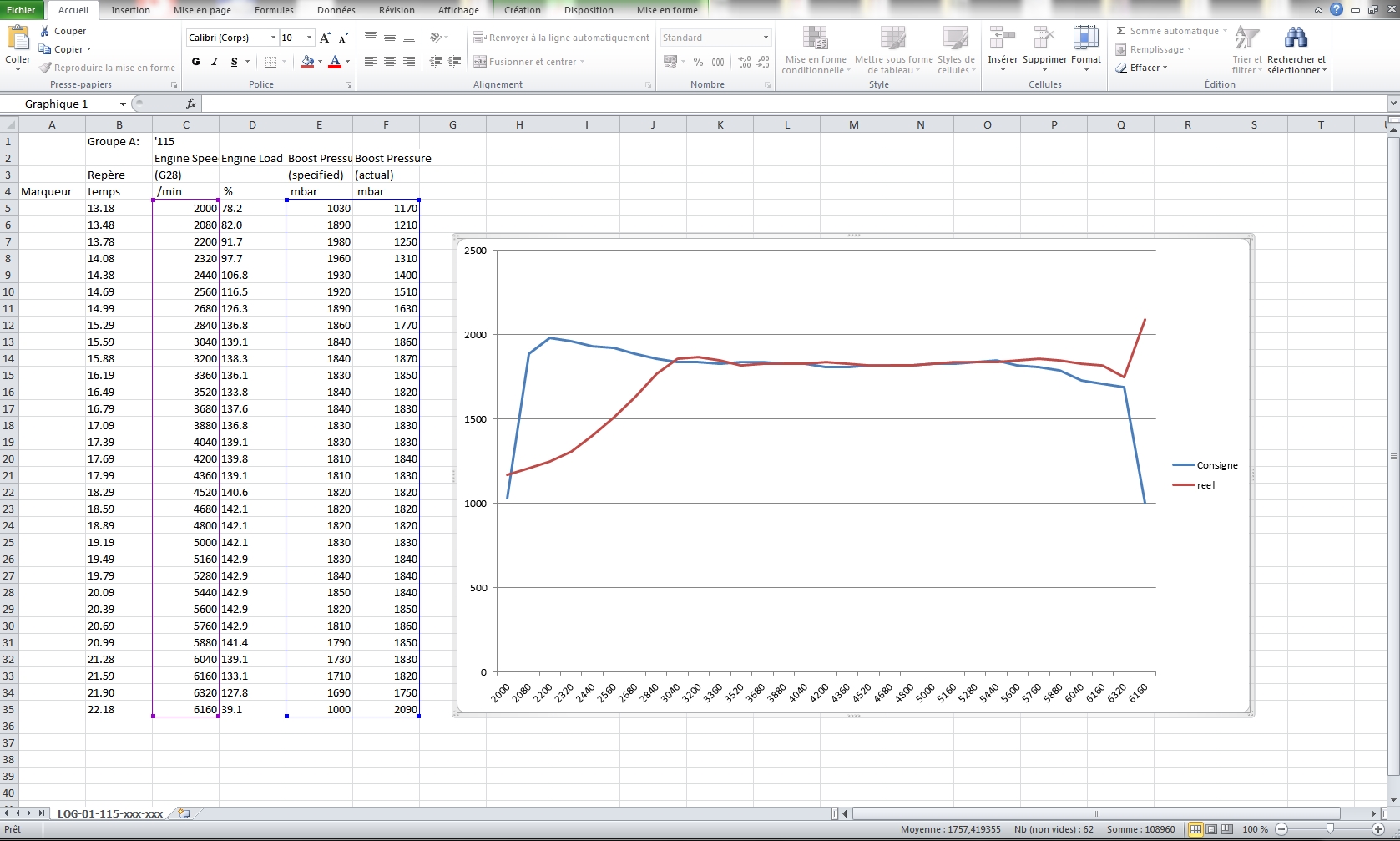

Tadam !
