TUTO Installation interface auxiliaire A3 8L

[Vinny78]

Bonjour à tous,



Mon véhicule est de juin 2003; A3 8L 1.8T. système Navigation Plus avec chargeur 6 CD,son Bose avec l'ampli.



Je n'ai rien trouvé sur le net de précis concernant l'installation d'un boitier sur ce type de poste.

Ayant parcouru google ces derniers jours afin d'en savoir plus sur comment écouter ma musique via mon Ipod,

j'ai trouvé le moyen le plus efficace,le plus simple et le plus économique pour réaliser cette opération.



-Passage chez Audi pas loin de chez moi et un technicien m'enlève gentiment mon poste à l'aide de 4 pinces.



-Ensuite passage chez Mp3mycar non loin de chez moi vers Epinay sur seine pour chercher le boitier et les connexions qui vont bien,au préalable j'ai repéré ce qu'il me fallait et j'ai eu les conseils du vendeur.



Voici donc les photos de mon installation,et nulle besoin de passer par la boîte à gant,de galérer ou quoi que ce soit.( Je m'en sors pour une quarantaine d'euros,boitier,prise jack,adaptateur...) J'ai acheté une double sortie jack femelle dorée ( oui j'aime bien la couleur) pour 3 euros sur le net.



Voici le boitier au complet

Avec un tournevis plat on enlève ce petit cache qui ne sert à rien,ça vient facilement.

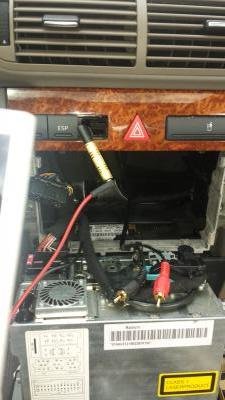

Faire passes les cosses rouge et noir par le trou et les récupérer au fond avec les doigts,s'aider d'un tournevis long pour pousser dans le fond ça aide pour les récup' :)

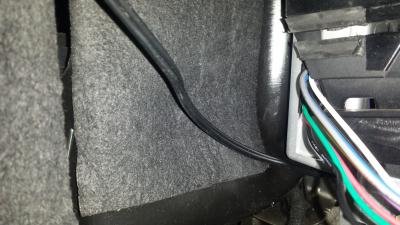

Le boitier s’encastre bien au fond à droite sans forcer et il tient bien

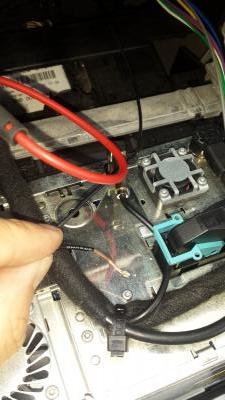

Dénuder un peu la masse à l aide d'un cutter

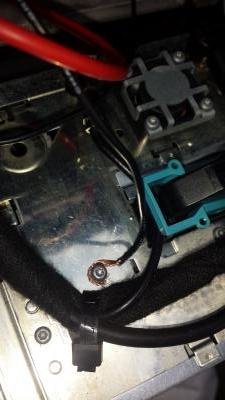

Fixer la masse sous la vis,dévisser un peu et revisser a l aide d'une petite clef allen en coinçant les fils

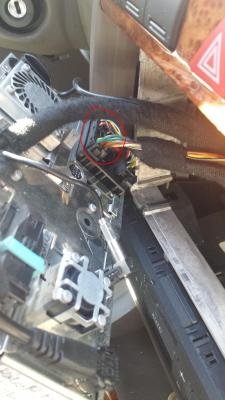

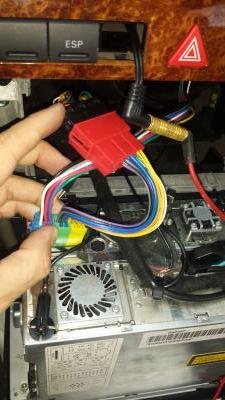

Retirer le partie du chargeur CD entouré en rouge et emboîter dans l adaptateur de couleur rouge puis venir fixer le boitier bleu vert et jaune sur l'emplacement initiale du CD.

La suite des photos c'est fabrication maison lol il n'y a qu'à voir,chalumeau,forêt de perceuse,on chauffe,on perce,prudemment,en prenant son temps,un petit coup de bombe de peinture noire sur le cache à la fin,un peu de glue autour de la prise jack,ça tient bien,c'est net et sans bavure,reste plus qu'a installer.



J'espère que ça pourras en aider plus d'un qui comme moi ont un système navigation plus car je me suis cassé la tête pour faire ce TUTO,novice en la matière...



Enfin je revis !!! Sympa le chargeur 6 CD mais nous sommes en 2015 !!! Ma précédente voiture était équipée d'une prise auxiliaire d'origine.

Le son est super , ça marche fort , pas de grésillements . Pas de pertes Audio dans mon Audi "tion" pack ambition ;-) Lol
