Schémas ETKA A4 1.9 TDI AFN

[HIROCHAN]

Bonjour à tous, suite à l'acquisition d'ETKA 7, je vous propose quelques schémas intéressants, genre de petit strip-tease du moteur AFN ( et souvent d'autres variantes moteur ), et de l'ensemble des pièces de nos chères titines...

Possibilité d'en rajouter à la demande, avec les réf. des pièces...



Tout d'abord, dans ce qu'il m'a paru le plus utile, à moi et je l'espère à vous



Turbo, circuit de gasoil, pompe à injection...



- circuit de gasoil

- pompe à injection

- turbo

Modifié 20 juin 2015 par HIROCHAN

[HIROCHAN]

Train avant, train arrière et suspension arrière...







- train avant



- train arrière

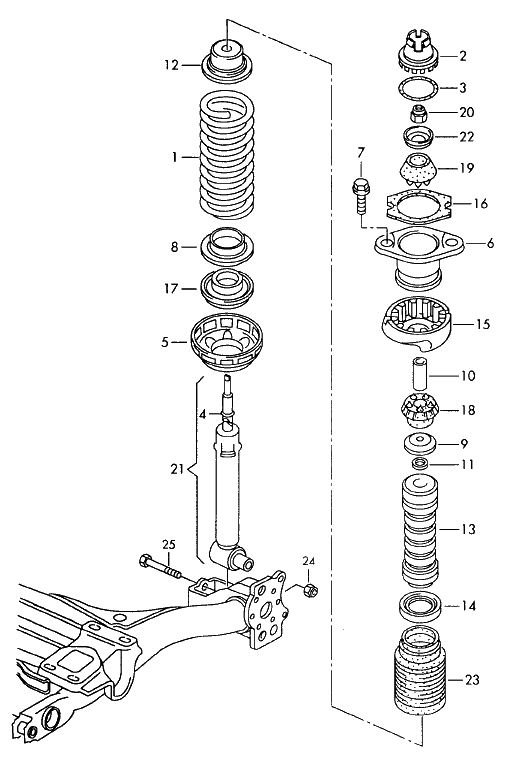

- suspension arrière

Modifié 20 juin 2015 par HIROCHAN

[HIROCHAN]

En ce qui concerne la direction, arbre de pont plus direction assistée:





- arbre de pont :





- direction assistée :





- réservoir d'huile, flexibles, raccords :

Modifié 20 juin 2015 par HIROCHAN

[WAUZZZ]

Salut,



Tes intensions sont sympathiques mais tous ces éclatés ETKA existent aussi sur la partsbase Audi /

Ici par exemple pour une A4 B5 de 98 :

http://www.partsbase.org/audi/audi-a4-avant-a4-eu-1998/

Il est également important de connaître la référence de chaque pièce, ce qui est également indiqué dans la partsbase.

@+

[HIROCHAN]

Ah mince, je n'étais jamais tombé sur cette partbase, :mur: bien qu'étant accro du forum qui m'a beaucoup aidé, je voulais contribuer un peu...

On laisse le topic quand même ou on l'enlève? :reflexion: Tcho !

[William9583audi]

Bonsoir peux tu mettre le schéma circuits refroidissement

[WAUZZZ]

Bonsoir peux tu mettre le schéma circuits refroidissement

salut,



le voici :

https://audi.7zap.com/fr/rdw/audi+a4+avant/a4/1998-218/1/121-121040/

@+

[Dysy]

Bonjour. J'ai un problème, je ne peu plus passer ma marche arrière sur mon Audi A4 b5 1,9 tdi de 1996.

Quel est le chema.
