Eclairage bas de portières ne fonctionnent pas

[obobo]

bonjour à tous



j'ai depuis peu une A8 D2 Phase 1 de mars 1999 avec 86000Km



après la lecture de plusieurs sujet, j'ai constaté que mes éclairages de portes (rouge sur la tranche et blancs dessous) ne fonctionnent pas



ainsi que l'éclairage des pieds passagers et chauffeurs.



lorsque j'ouvre les portes, l'éclairage du plafonnier qui fonctionne ainsi que ceux du plafond a l’arrière.



les fusibles pour les lumières dont le 3 du connecteur marron sont bons.



auriez vous une idée d'où pourrait venir le soucis ?



ah oui et j'ai changé l'ampoule de pied de porte chauffeur pour tester et pareil rien ne s'allume.



merci de votre aide





[uruk haï d2]

Perso c'est une phase 2 et tout s'allume. Bizarre si en plus tes fusibles sont bons...

[Burny]

faut remonter a la source.. voir a quel moment tu perds le 12v.



ca peut etre des fils coupés dans la charniere de porte (pas pour l'eclairage pieds evidemment)

Modifié 2 décembre 2014 par Burny

[obobo]

oui c'est ce que je vais pouvoir faire cette semaine (enfin il ne pleut plus :) ) :marcelpoire: :marcelpoire:



mais est ce que d'autres possesseurs d'A8 D2 phase 1 ont ces éclairages qui fonctionnent ??



et si oui peuvent ils faire une photo de leur boite a fusible (et éventuellement des relais sous les pieds passager)



pour les fils coupés en charnières de portes, sur les 4 ce serait pas de bol ... :mur: :mur:

[Burny]



mais est ce que d'autres possesseurs d'A8 D2 phase 1 ont ces éclairages qui fonctionnent ??

oui :bien:

[obobo]

bon :meanie:



tu pourrais me faire les 2 photos ? :malelovies: :malelovies: :malelovies:

[Burny]

oui, mais que veux tu y voir precisément ?

[obobo]

éventuellement si un relais est manquant ... ça pourrait expliquer cela



ou alors si tu essaye d'enlever le fusible 3 du connecteur marron pour voir si c'est bien celui là qui gère ça

[Burny]

tu es à l'aise avec les schemas elec? je peux te mailer le schema si tu veux.

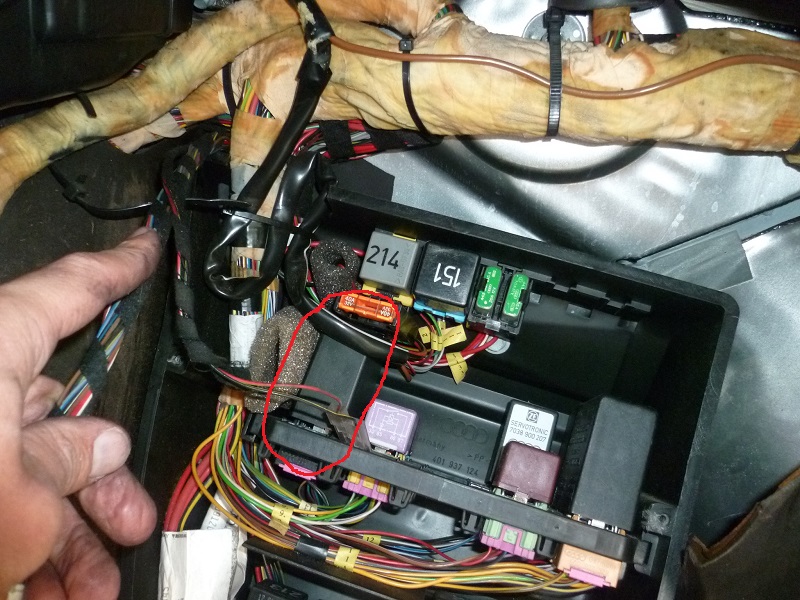

y'a bien un relais. à l'emplacement n°5 dans le caisson sous les pieds du passager.



sauf erreur, c'est celui ci

[obobo]

bon je file au boulot et je vérifie ce soir en rentrant



merci pour cette photo



oui je veux bien le schema elec (electrotech de formation)



mail : o.bobo AROBASE laposte.net

[obobo]

bon j'ai enfin pu vérifier tout ça (il faisait beau cet aprem)



je n'ai pas de relais à l'emplacement 5 ... meme pas de connecteur à cet emplacement !



c'est quand meme dingue d'avoir les support, les ampoules, les connections aux differents emplacements et pas ce put** de relais



donc ma nouvelle question : le pré-cablage se fait jusqu'à quel niveau ? les portes (les supports d'ampoules sont cablés), presque jusqu'à la boite de ralais ou entre les 2 ?

[Burny]

dingue ca...



que le relais soit hs, pourquoi pas.. Mais carrément que tu n'aies pas le cablage !!



fais voir une photo de ta boite a relais ?



le relais devrait porter le n° 382 et la ref 4D0907131

Modifié 9 décembre 2014 par Burny

[obobo]

normalement, je devrais avoir en position 5 de la platine aux pieds du passager un relais j348



mais moi en position 5 ya rien ... il faisait noir et j'avais pas mon portable ce soir quand j'ai fini de démonter et de trouver les infos...





Modifié 9 décembre 2014 par obobo
