Tutoriel Installation Accoudoir Centrale A3 8P

[pilou35000]

Bonjour,aujourd'hui tuto pour l'installation d'un accoudoir centrale pour A3 8P



Vous aurez besoin pour le montage :

- 1 Accoudoir Centrale,moi perso je l'ai acheter sur Leboncoin car sinon c'est 250€ en concession et en + il est en tissu :(

- 1 stylo "marqueur"

- 1 lime

- 1 lame de scie a métaux ou une Dremel

- 1 clé plate ou a pipe de ⌀13mm



Voici donc la partie centrale



Commencer par démonter le cendrier et ensuite le vide poche arrière



Donc on accede à la partie fixation de l'accoudoir



Ensuite sur l'accoudoir récupéré le joint d'embase qui va servir de gabarit pour le trou



Positionner le joint bien centrer sur la console

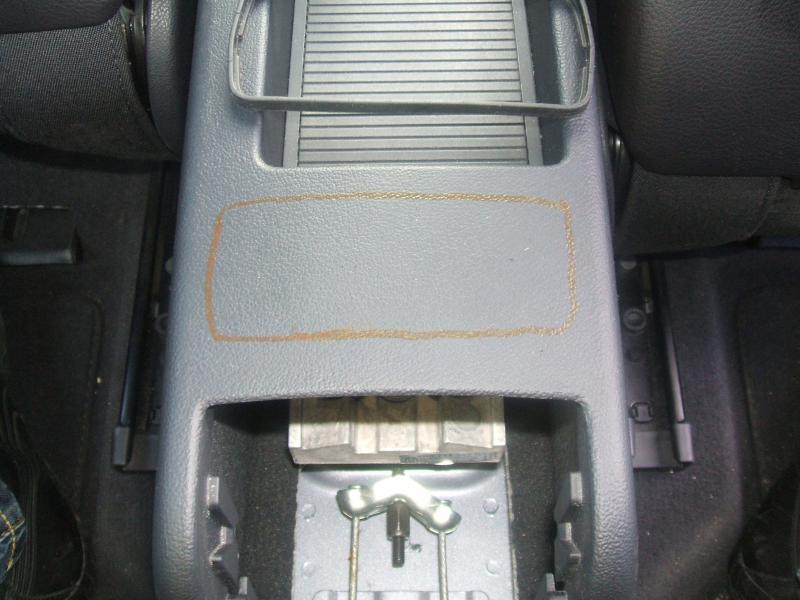

A l'aide d'un stylo faite le tour du joint,c'est le trou qui sera à percer



Si vous le faite a la scie à métaux comme moi percer des trous ⌀10mm a chaque extrémité pour pouvoir passer la scie a travers sinon passer directement autour si vous avez une Dremel



Voici donc notre trou ou l'on va y mettre l'accoudoir,pensez a passer un coup de lime juste pour enlever les bavures de plastique



Maintenant vous pouvez mettre l'accoudoir en ayant pas oublier d'y remettre le joint d'embase,il doit bien être mis dans son logement sinon il risque d'être de travers et mettez votre vis ⌀13

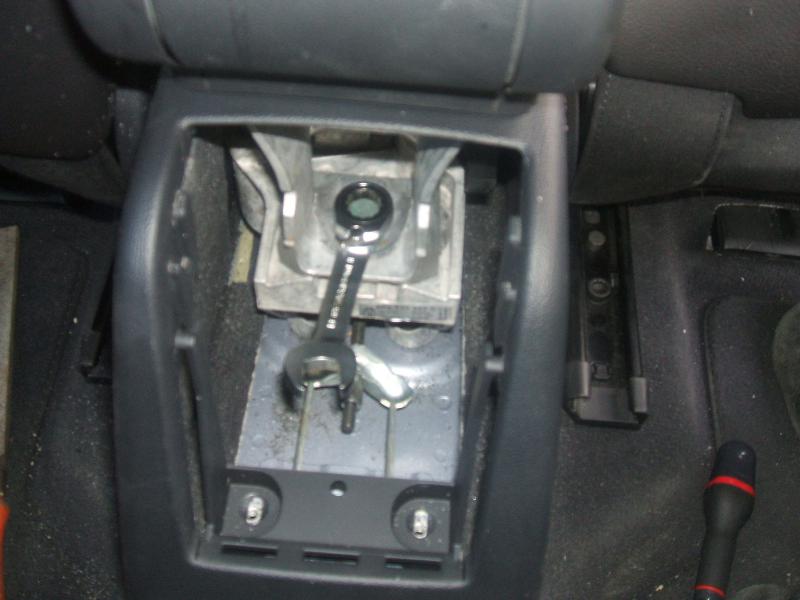

Serrez la vis en maintenant l'accoudoir en ligne bien droit

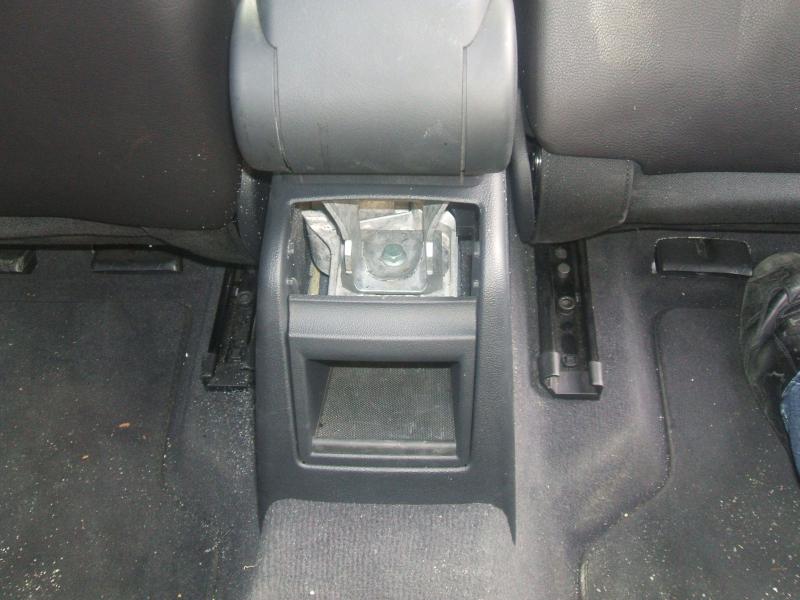

Vous pouvez a présent remonter le vide poche et le cendrier



Et voici le résultat obtenu après un bon coup d'aspirateur et de nettoyant cuir pour l'accoudoir :P



A très bientôt pour un nouveau Tuto et si vous avez des questions n'hésitez pas



:coucou:

Modifié 9 mai 2010 par pilou35000

[vincz64]

Bonjour,



J'aimerais savoir si cette opération marche aussi pour les Audi A3 8P en 3 portes (avec le meme accoudoir que sur les photos) ??

[Kurupt]

Euh vu la première photo où on voit les 2 fauteuils avant basculer vers l'avant justement, je dirai que c'est une A3 8P en 3 porte, donc oui c'est la même opération. A part si je dis une bêtise (ce qui est fort possible) je pense que c'est pareil sur une SBK.

[lsp_sebboss]

C'est les mêmes références de pièces entre Sportback et coupé, donc oui c'est la même manip.

T'es pas couché poto? :bigsmile:

[Kurupt]

C'est ce qui me semblait toute la partie avant reste la même.





C'est à moi de te poser cette question, stoi le vieux qui se couche à 22h .

Modifié 6 décembre 2011 par Kurupt

[lsp_sebboss]

Je me fais chier à chercher des trucs pour mon porte instruments... J'ai même lancer un avis de recherche.

T'es pas sur messenger?

[vincz64]

Bonjour, Je voudrais savoir si quelqu'un à déjà fait cette manip sur une 3 portes et si c'est possible d'avoir des photos. Parce que j'en ai commandé un sur ebay( il y a pas le joint :blink: ) mais j'ai peur que l'axe de la partie qui se vis n'est pas dans le meme axe que la partie à découper??

[lsp_sebboss]

Kurupt réponds et te dis que c'est des photos d'une A3 coupé. On en conclu que sportback et coupé c'est la même manip.

Mais tu redemandes des photos d'A3 coupé.



Donc le lien de ton annonce parce que là on peut pas comprendre ton histoire d'axe. C'est pas du audi que tu as pris?

[jv05]

Bonjour



Quel est la réference de l accoudoir le systeme de fermeture de mon A3 vient de lacher je pense qu'il faut changer l'accoudoir

[droby]

Cela dépend de la matière sur le dessus, du coloris, prépa téléphone ou pas, etc...



Le noir avec cuir qui est assez courant c'est la réf: 8P0 864 207 B.



A savoir que tu as aussi la méthode réparation: http://forums.audipassion.com/topic/123754-reparation-accoudoir-a4/

[jv05]

Cela dépend de la matière sur le dessus, du coloris, prépa téléphone ou pas, etc...



Le noir avec cuir qui est assez courant c'est la réf: 8P0 864 207 B.



A savoir que tu as aussi la méthode réparation: http://forums.audipassion.com/topic/123754-reparation-accoudoir-a4/





Merci mais celui que j'ai est en tissus et sans préparation télephone



Pourrais tu me donner la référence ?

[droby]

Noir, gris, beige?



Pour la réf je suis allé trop vite en besogne :bigsmile: en fait il y a 2 réfs, une pour la partie inférieure et une pour la partie supérieure (couvercle).



Pour la partie inf, la réf commence par 8P0 864 207 B XXX

Pour la partie sup, la réf commence par 8P0 864 245 X XXX



Malheureusement je n'ai pas ETKA pour avoir la fin des réfs car y'en a un paquet.

Modifié 29 février 2012 par droby

[yamer77]

Bonjour à tous j'envisage de poser l'accoudoir mais quel vis de 13 faut il ? Ou la trouver? Merci

[droby]

Chez Audi la vis 6 pans M8 x 30+ rondelle porte la référence: N 090 316 8. Le prix: 0.36€.

En fait peu importe l’empreinte de la tête, il te faut une vis de diamètre 8mm et 30mm de long.

[yamer77]

Merci beaucoup je vais commander cette vis cette après midi avec le vide poche arrière sous l'accoudoir (réf: 8PO 863 351 D ) est ce la bonne référence ? Je voudrais aussi la référence du cendrier arrière sous laccoudoir lauriez vous ? Car je les ai perdu...

[droby]

Le vide poche arrière c'est bien 8P0 863 351 D 6PS (pour la couleur noire) 14.83€

Le cendrier c'est la réf: 8P0 857 961 6PS 24.52€

:coucou:

[yamer77]

Merci beaucoup direction --> audii

[asphalte01]

Bonsoir,



quelqu’un aurait il effectuer cette opération sur une A4 B8 ?
