[TUTO] Changement accu du bloc sirène

[Floflo34]

Le bloc sirène se trouve dans le coin arrière droit du coffre.



Un tuto pour montrer ou il est --> http://www.audizine....x-amp-Some-Pics



Un tuto pour changer les accus ---> http://www.audi-spor...-batteries.html



Faut couper en deux le bloc sirène en suivant le collage à chaud, perso j'ai ouvert avec une dremel.



Ensuite faut changer les 2 accu NiCD N3H 170 en 3,6V ne chercher pas les mêmes ils n'existent plus tout simplement, mais j'ai trouver ça:

http://www.electroni...oducts_id=90055



Suffit de supprimé les pattes de chaques côter et le tour et jouer.



Dès que je reçois la commande je vous fait un tuto.

[Floflo34]

Place au tuto, je vais essayer d'être le plus précis possible pour que les plus novice comme moi ne galère pas trop.



Avant tout on dégarnit pour accéder au bloc sirène

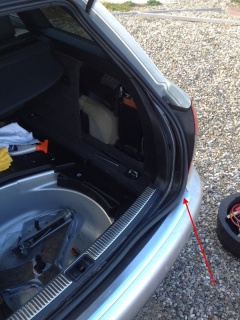

En tire sur le joint de coffre pour dégager le panneaux arrière

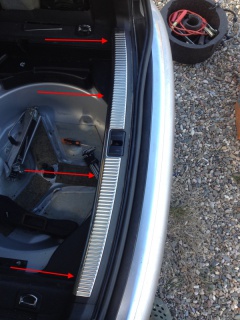

On enlève la barre de seuil en dévissant les 4 vis

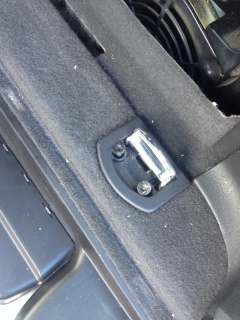

Sa aussi on enlève pour ceux qui sont concerné

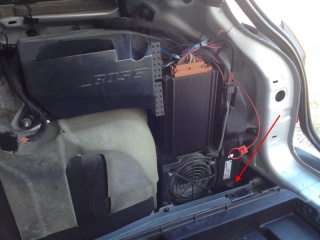

Et voilà on tire sèchement le panneaux pour trouver le bloc sirène

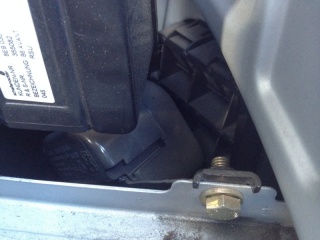

Vu de plus près



Une fois démonter on ouvre le bloc à l'aide d'une Dremel en suivant le collage à chaud

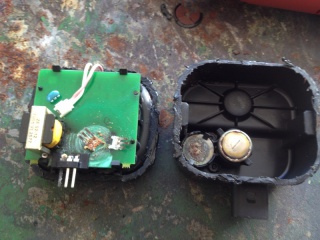

Pas beau du tout la dedans, on constate que les accus sont un poil mort

A ce stade il faut sortir les accus ainsi que le logement plastique ou ils sont, car les nouveaux accus sont plus haut

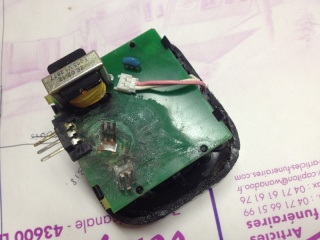

On nettoie un peu, surtout les fiches de connexion, moi j'ai utilisé du papier à poncer très très fin

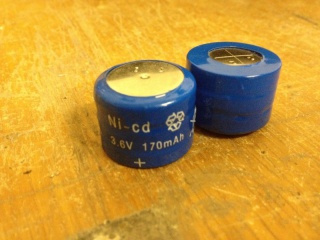

Ensuite on s'occupe des accus pour les faire rentrer, parce qu'ils sont plus gros que ceux d'origine.

Site ou j'ai acheter: http://www.electronique-diffusion.fr/product_info.php?products_id=90055

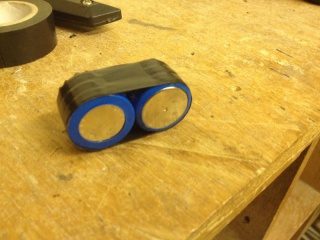

On les fixe ensemble avec du chaterton en faisant attention d'avoir un + et un - côte à côte, pas deux + côte à côte

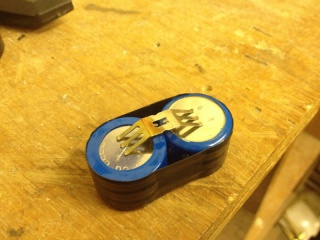

On récupère la parti métallique d'origine qui est sous les accus usés pour la disposé comme ceci

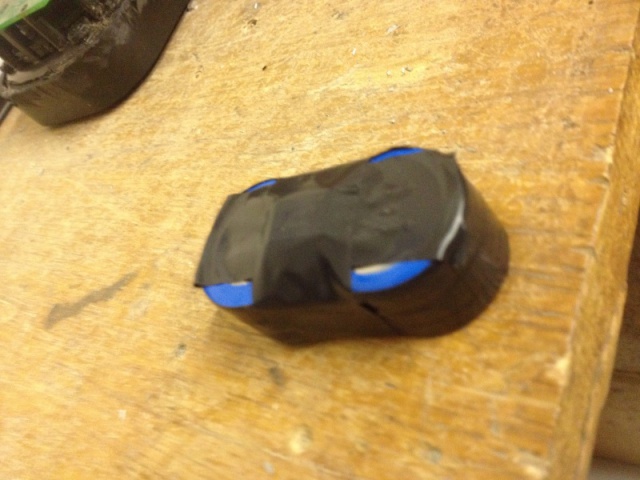

On met du chaterton dans le sens de la longueur et de la largeur sans f'aire le tour complètement.

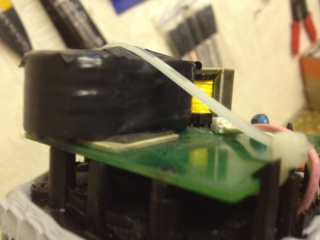

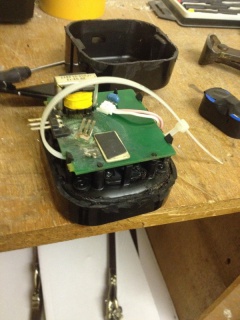

Et maintenant on les fixe avec un serflex



J'ai rajouter du double face pour que les accus soient bien a plat sur les connecteurs

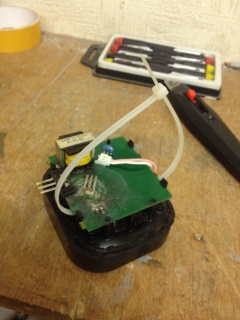

Et on serre le tout en respectant la polarité

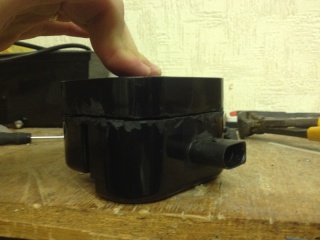

On referme pour voir si sa passe bien

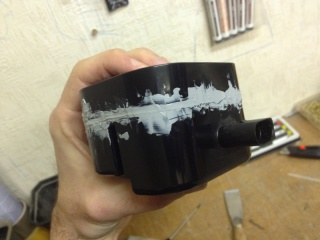

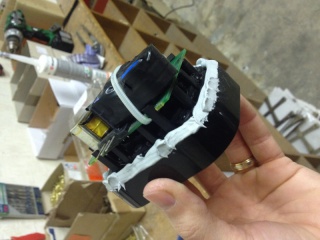

Si tout est OK, on re-ouvre et on met de la colle (la c'est du sika)



On ferme et on lisse un minimum

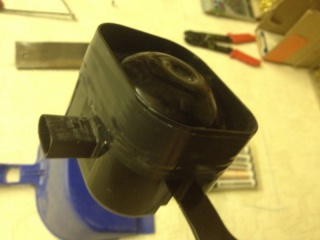

Et pour bien tenir le tout et faire plus propre, on remet un coup de chaterton



Ensuite on remonte et voilà.
