La LED qui nous intéresse est alimenté via un positif et un négatif, pourquoi on ne repiquerait pas un fil sur le négatif de la LED et on brancherait le tout sur le TEL-MUTE de l'autoradio ? Merci !

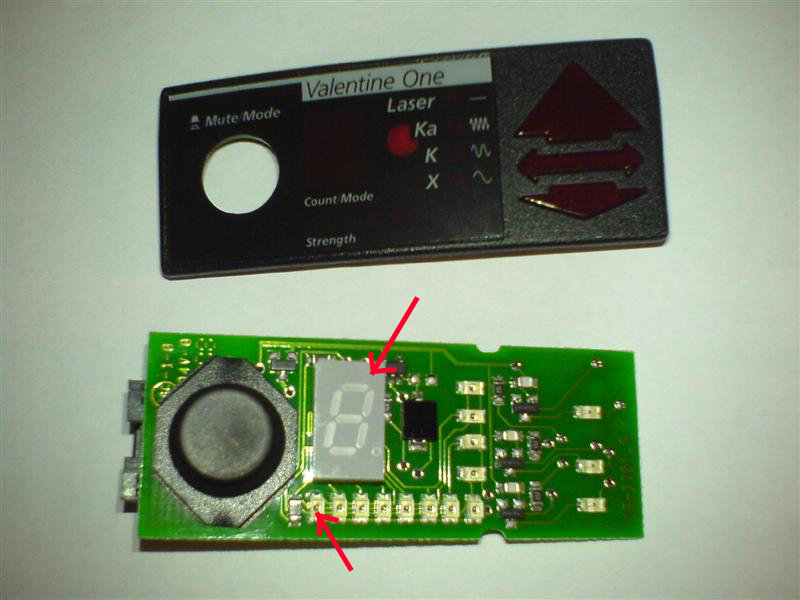

En fait sur ce module d'affichage, seulement deux signaux lumineux indique obligatoirement la présence d'un radar, je les ais marqué en rouge sur cette photo. Il s'agit de la LED qui est tout en bas à gauche et de l'afficheur digital à 9 chiffres au dessus. En effet, la bande de LED horizontale du bas (8 LED) indique l'intensité du signal (donc celle tout à gauche s'allume en premier dès qu'une détection a lieu). Les 3 LED verticales à l'extrémité droite indique la position du radar, donc vu que je ne suis pas devin :ninja: , je ne sais pas quelle LED va s'allumer à l'avance :) Et les 4 LED verticales à droite de l'afficheur 9 chiffres indique le type de radar (jumelles, barbecue,...) donc là aussi on ne peut pas prévoir. PS : vous pouvez voir ici un mec qui s'amuse à enlever les LED du module : http://www.radardetector.net/forums/valent...ed-mod-diy.html MERCI DE VOTRE AIDE !

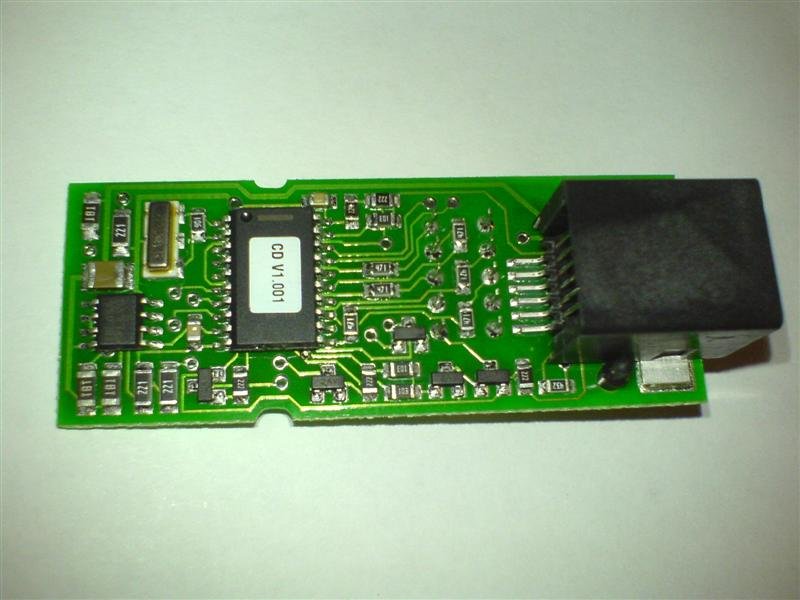

Tout ce que j'ai mis au dessus était destiné au module sonore, pour ce qui est de l'alerte visuel c'est ce module-ci qui s'en charge : J'ai réussi à l'ouvrir et voici ce que çà donne (comme vous le dite il y a bien des LED lumineuse) : MERCI A VOUS !

Re, En fait mon détecteur n'émet pas de son lui-même : c'est un module sonore branché en périphérique qui émet le son. (voir photo ci-dessous) Ce module possède une sortie mini-jack 3,5mm (baladeur). C'est sur cette sortie que je voulais réaliser mon système de branchement à l'autoradio. J'ai essayé de démonter ce module pour vous montrer l'intérieur, mais quand j'ai enlevé les deux vis cruciforme tout reste en place, je crois que c'est collé :( on peut voir sur la photo la prise écouteur à gauche, au milieu la molette du volume, et à droite le mini-haut parleur Pour info, j'ai aussi pensé à mettre un HP supplémentaire sur ce module (en effet il y a une sortie nommée "additionnal speaker" derrière mais c'est du micro-jack (- de 3,5mm). Je n'ai jamais vu ce genre de sortie audio donc j'ai abandonné. En plus je devrais trouver un moyen de l'alimenter et de le stopper en cas de contrôle :( MERCI !!!

Salut, Mais un signal audio n'est-il pas un signal électrique ? Si par exemple je dédouble le fil positif audio de sortie du détecteur, le courant émis par celui-ci ne pourrait-il pas actionner le MUTE de l'autoradio ? Ou alors si l'autoradio ne sait pas gérer çà, il faudrait trouver un boitier "mute" supplémentaire qui arrive à gérer ce problème, Merci !

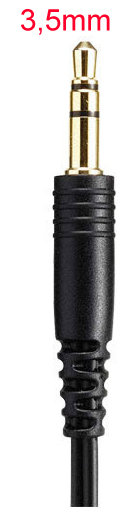

Salut, je reste entièrement ouvert car ce genre d'aventure ne me décourage généralement pas (j'ai déjà monté pas mal de gadgets dans des voitures : ampli, caisson, néon, chargeur cd...) Voilà, donc mon autoradio est un CONCERT 2 : Je te rappel que ma sortie audio est en mini-jack (3,5mm comme les baladeur mp3) comme ici : avec un positif et un négatif Par contre niveau branchement, je suis entièrement à ton écoute. :) Voici le schéma des connectiques mon autoradio Ici aussi un schéma très bien expliqué : Et voici un schéma explicatif ce que je veux faire : Avec çà tu devrait t'en sortir :) MERCI !!!

Re, Oui, bon j'étais sûr que la question viendrait : en fait je veux monter un détecteur de radar :bigsmile: ...bref pas besoin de lancer une polémique et restons dans le domaine technique ;) L'alerte sonore (ma sortie audio) sort en jack 3,5mm (comme pour les baladeurs). Pour le son de l'alerte, rassurez-vous, c'est vraiment de la mauvaise qualité : çà doit être du mono... => Il faudrait que je connecte tout çà à l'autoradio pour que quand j'obtiens une alerte sonore, l'autoradio se mette sur MUTE afin que je puisse entendre le détecteur sonner :malelovies: Pour information je possède un chargeur CD en rab (que je n'utilise pas), donc si c'est nécessaire pour la connectique, je peux toujours le réinstaller. Je pense aussi que ce post est utile pour ceux qui possède un avertisseur de radar (légal), en effet une alerte sonore sur l'autoradio serait géniale pour ceux qui comme moi écoute la musique un peu fort :) :rolleyes: MERCI DE VOTRE AIDE !

re, non je n'ai pas de chargeur cd. Mais comment vont marcher les priorites si je fais comme ca ? Si mon appareil emet un son, l'autoradio va-t-il se couper ? merci de votre aide !!

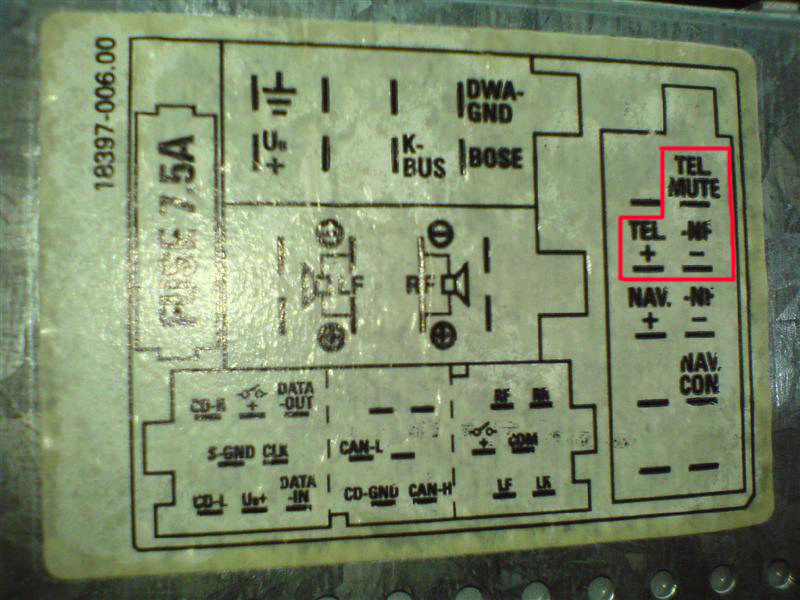

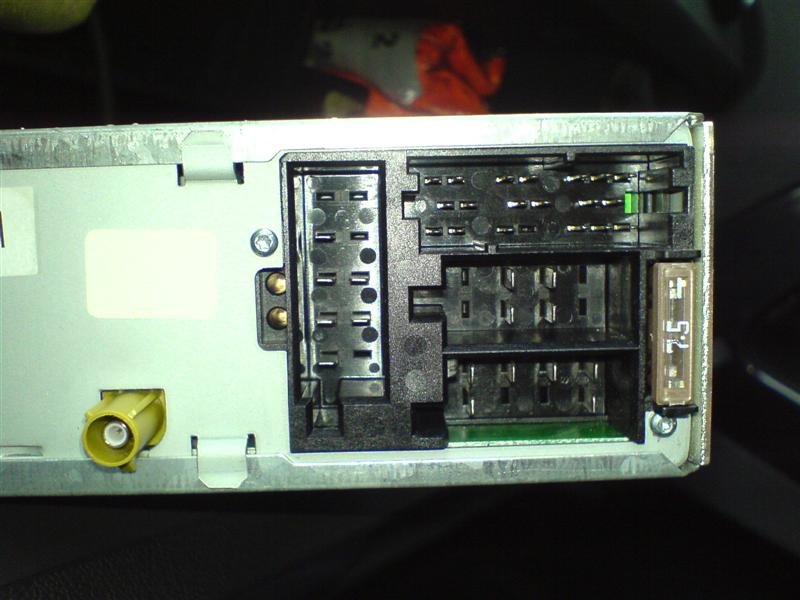

Bonjour, J'aimerais savoir s'il est possible de brancher un appareil audio auxiliaire (qui émet un son) sur les prises d'entrée TELELEPHONE qui sont derrière mon autoradio Concert II (voir photo) : En gros, je veux utiliser TEL (+) et TEL(-) comme entrées audio. Un question demeure, si mon appareil audio auxiliaire émet un son, est-ce que l'autoradio va se couper, ou bien je dois brancher quelque chose sur le TEL MUTE ? Si oui, que dois-je brancher dessus ? PS: merci de ne pas poser de question sur quel appareil audio je veux brancher sur la prise TEL se serait trop compliquer a expliquer ;) MERCI DE VOTRE AIDE et si Iridium est dans le coin je sais que se sera du gâteau pour lui :)

Je peux aussi le prendre sur l'alimentation de l'autoradio, ou bien sur le remote. Cependant, il faut trouver le bon fil...

Elle fait 6 chevaux fiscaux. Il doit y avoir une erreur ;)

Salut, Je cherche un positif après contact sous le volant pour pouvoir me brancher dessus afin d'installer une lumière avec un fusible de 2A max. Savez-vous sur quel fil je peux me repiquer ci-dessous : Merci de votre aide !

Montage et branchement entièrement finis ! :bigthumbup: Le son est propre et les basses sont sèches et puissantes ! :malelovies: Que du bonheur ! J'ai juste dû régler le gain des HP arrière d'origine au minimum sur l'ampli car ils sont pas très puissants et risque de lacher si j'abuse trop d'eux. Mais l'effet surround avant+arrière est très bien reproduit. Les sièges vibrent et on se croirait au cinéma. Voilà presque 2 mois de recherche et de travail intensif qui on finalement permis de réussir ce petit exploit ! Merci à tous ceux qui m'ont aidé et surtout à Iridium qui a toujours été présent dans les moments de doutes ! ;) Un TUTO est actuellement en préparation pour expliquer comment monter un ampli ainsi qu'un caisson de basse dans l'Audi A3 8P tout en respectant un maximum l'esprit et la sobriété de la marque :) A+

Re, C'est bon j'ai résolu le problème des cosses introuvables pour rentrer dans la prise bleu. En fait j'ai utiliser un domino et je ressort en câble cuivré (plein) que j'ai applati au marteau. Résultat : une cosse sur mesure et sans soudure :) --- J'ai enfin réalisé un test et çà marche d'enfer ! Les basses sont propres et puissantes ! Maintenant il ne me reste plus qu'à passer le câble d'alimentation sous la voiture en l'entourant d'une gaine annelé et en l'attachant avec des colliers rislan. Je ferais sans doute cela demain car il me faut une fausse à vidange et je n'en ai pas. <_< Quand cela sera fini je posterais des photos du montage ! A+

Salut iridium, J'ai branché le remote (le fil blanc comme on avait dit) et l'ampli marche bien (la LED blanche s'allume) !!! --- Bon tout est presque fini sauf que je n'ai pas encore d'entrée audio pour l'ampli. :rolleyes: En effet, je viens de fabriquer mes deux câbles RCA maison avec des prises RCA Furutech et du câble audio de 2,5mm². Voir ci-dessous : http://img198.imageshack.us/img198/7564/rcafaitmaison.jpg Le problème, c'est que je dois maintenant brancher l'autre coté de ces câbles dénudés à la prise bleu (BUS 25) qui se présente comme çà : http://img36.imageshack.us/img36/2661/prisebleuface.jpg Comme vous le voyez, c'est très très fin et j'ai peur que mes gros câble audio de 2,5mm² ne rentre pas dans les trous de cette prise bleu. Savez-vous comment je pourrais faire? En effet, j'ai mesuré la largeur et la profondeur de ces trous et çà rentre uniquement en 5mm de profondeur et 2mm de largeur (c'est très fin) ! Je pense que des cosses de ce genre n'existent pas donc j'avais penser utiliser le bout plat des attaches parisienne (que je pourrais limer si c'est encore trop gros) et enfin souder mon câble audio dessus et enfin rentrer le tout dans les trous adéquates de la prise bleu. Merci de votre aide !

Ben j'ai pas mis de remote vu que selon la notice, cet ampli se fit au courant qui vient des entrées audio pour s'allumer. Sinon, oui il y a bien 12V venant de l'alim.

Salut, Voilà après deux semaines d'attente du fait du sérieux du vendeur de mon câble d'alimentation :( j'ai enfin effectué un test. Alors j'ai tout branché correctement (entrée, sortie sub (uniquement) puis alim). 1)Aucun son n'est sorti mais la LED centrale c'est allumé de couleur rouge pendant une seconde puis s'est éteinte juste après. 2)Au deuxième test j'augmente le gain de l'ampli. Toujours pareil, pas de son et la LED rouge qui s'allume pendant une seconde puis s'éteint. 3)Au troisième test => plus rien ! La LED ne s'allume plus ! Je regarde les deux fusibles de l'ampli (2x25A) puis celui du cable d'alim et résultat ils sont tous nikel ! :??: 4)J'ai refais avec uniquement l'alimentation de l'ampli (sans les entrées et les sorties) et résultat toujours kedal ! Je vous ai mis en dessous la notice qui montre la signification des couleur de LED de l'ampli. Mais je ne comprends pas, l'alim donne 12,5V et la masse est bonne ! Est-ce que l'ampli a cramé de l'intérieur (300€ :( de perte) ? Est-ce possible si les fusibles n'ont rien ? PS : est-ce que le fait d'avoir un fusible de 100A au lieu de 60A sur le cable d'alim (+) a joué pour quelque chose, normalement non ? Merci de votre aide

Salut, Voilà çà fait 4 mois que j'ai ma 8P et j'ai les freins avant qui sifflent quand je freine. Les disques avant possèdent un rebord (dû à l'usure) tandis qu'à l'arrière ce rebord est beaucoup moins important, voir inexistant...je ne sais pas si c'est lié à çà. :( Après lavage au karsher c'est toujours pareil. A quoi cela est dû ? Que préconisez-vous ? Merci !

Bonjour, Voilà, après des vacances bien méritées j'ai enfin reçu mon ampli Focal Solid 4 et un caisson de basse Focal 27 LUX. Et oui, j'ai encore changé d'avis. :rolleyes: Du fait de la complexité et du prix assez élevé, j'ai préféré acheter un caisson tout fait plutôt que d'en fabriquer un moi-même. Le caisson fait 250W RMS... je sais que mon ampli ne supporte uniquement que 2x200W RMS, mais bon c'est pas grave, je perdrai 50W. Pour l'instant, j'ai juste fabriqué une planche de support pour l'ampli. En effet celui-ci doit tenir à l'emplacement de l'ancien caisson de basse d'origine. J'ai percé 4 trous dans les extrémités en taules qui dépassaient (comme çà pas de trous dans le châssis) et j'ai vissé dessus ma planche en bois. Comme vous le voyez, ce n'est pas un planche de merde :bigthumbup: , en effet mon ampli fait 3 kilos alors j'ai pas lésiné sur la solidité de l'installation. Je peux vous dire que ce n'a pas été une mince à faire ! <_< Sinon, comme je n'ai encore aucun câblage (alim, hp, rca,...) rien ne marche encore mais je vous ai fait un petit aperçu de ce que çà donnera. Voici les photos : les 4 trous dans la taule, je sais qu'il y en a 6 mais j'ai fait des test avant :) http://img9.imageshack.us/img9/3729/dsc01221z.jpg fixation de l'ampli sur la planche avec 4 vis de bonne taille http://img18.imageshack.us/img18/7032/dsc01220s.jpg mise en place du support d'ampli dans l'emplacement de l'ancien caisson d'origine http://img18.imageshack.us/img18/2015/dsc01212i.jpg Aperçu global : http://img5.imageshack.us/img5/3226/dsc01211fpb.jpg http://img5.imageshack.us/img5/3262/dsc01216w.jpg http://img5.imageshack.us/img5/7199/dsc01215x.jpg A+

Re, Bon voilà je vais acheter maintenant mon câble d'alimentation. Avec 50 cm de marge, il me faut exactement 8 mètres de câble de 35mm². Comme la taille standard pour ce type de câble est de 5 mètres, je vais devoir faire un câble en deux partie : 5m + 3m = 8 mètres Au bout des 5 mètres de câble, pour faire la jointure, je mettrais encore un porte fusible en ligne. J'aurais donc deux fusibles le long de ce câble : un à 20 cm de la batterie et l'autre à 5 mètres. C'est pas plus mal niveau sécurité :) Enfin j'ai vraiment décidé de faire mon caisson de basse moi même. Faute d'avoir trouver un caisson de bonne taille qui rentre à la place de ma roue de secours. Pour la puissance ce sera 200 Watts RMS minimum, en effet mon ampli Focal supporte 2x200W Rms Concernant maintenant le diamètre du Sub, j'ai choisis 20cm. En effet, c'est la plus petite taille pour un Sub qui reste abordable (par rapport au 16,5cm très rare et très cher) :) Pour la profondeur du Sub, il faudrait qu'il ne dépasse pas les 10cm. Enfin pour le prix j'aimerais mettre moins de 100€ frais de port inclus. Connaissez-vous un Sub de 20cm (8"), de 200W Rms, de moins de 10cm de profondeur et à moins de 100€ ? Pour le moment je n'ai trouvé que çà : http://www.chila-audio.com/subwoofer/20cm/aw08.html http://www.adn-tuning.com/car-audio-nav/au...20cm-150W:58996 Merci de votre aide !

Ok, je savais pas :) Merci !

Ben écoute, je suis en pleine réflexion car j'étais au début intéressé par les caisson Focal de 25cm ou 27cm : mais je viens de me rendre compte qu'ils étaient vraiment gros. En effet, ils prennent largement le quart du coffre ! Donc j'hésite dorénavant entre un caisson de petite taille (mais ils sont très cher et peu puissant : 60 Watts RMS :() : ou un caisson fait maison que je mettrais à l'emplacement de la roue de secours pour garder mon coffre intact et avoir une puissance correct (250 Watts RMS) ! Je garde bien sur l'idée d'un sub double bobine pour pouvoir le ponter sur mon ampli Focal Solid 4 :) Merci de vos propositions ! :)

Re, Bon, je viens d'acheter l'ampli Focal Solid 4, je le recevrais en début de semaine prochaine. Pour les fils 14-15 ils ne partent pas en direction l'ampli, mais ils sortent du caisson. Enfin est-ce que 25mm² suffira comme section de câble d'alimentation pour mon ampli Focal Solid 4. Et pour le fusible je prend combien d'ampères ? Voici les caractéristiques de l'ampli : http://www.adn-tuning.com/car-audio-nav/au...RMS-Rouge:63455 Enfin voici les câbles que je prévois acheter : Merci de votre aide !

Merci pour tes réponses. En tout cas je viens d'apprendre que l'autoradio Concert 2 sort un signal audio Low-level ! :) C'est bizarre d'habitude les autoradios le sorte en High-Level non ? Bon alors j'ai juste besoin de souder des prises RCA au bout de ces entrées audio et je les rentre directement dans les RCA de l'ampli ! Sinon les fils 14-15 (marron) m'intriguent, pourquoi on sortirait un signal basse fréquence depuis l'ampli alors que le Sub est déjà branché dans le caisson ? Et où va ce signal ? Vers l'autoradio ? Merci !

Re, Quand tu dit "la sortie pour le Sub", tu veux dire que c'est un signal audio filtré en basse fréquence venant de l'autoradio qui est envoyé au SUB ? Sinon je croyais que les carrés noir était des entrées high-level et que les RCA était des Low-Level ? Ce n'est pas çà ? Enfin avec "le réglage Fader" je peux me contenter de 4 fils d'entrée audio pour fournir du son aux 2 HP arrières ainsi qu'au nouveau Sub ? Mon schéma était faux au niveau des sortie HP arrières, j'ai corrigé. Sinon pour le signal high-level dans des entrées low-level j'attend ta confirmation avant de changer car regarde ce que j'ai trouvé concernant cet ampli Focal : Enfin voici le schéma avec correction de sorties : Merci de votre aide !
