[Tuto] Réparer son plafonnier

[fab82]

Le problème de l’éclairage du plafonnier sur nos TT est bien connu.

Il marche une fois sur 10, remarche un moment en appuyant dessus, puis lorsqu'on a posé un pack full led intérieur et qu'on s'acharne à vouloir le faire marcher en bourrinant dessus on finit par se dire que les gens doivent nous prendre pour un kéké qui a installé un interrupteur pour jouer au stroboscope dans sa TT! :icon_lol:



J'avais donc fait un premier tuto faisable rapidement, sur la réparation "maison" du plafonnier, mais pour moi cela a tenu un an puis le problème est revenu.

J'ai donc décidé de m'y ré-attaquer, car à 120€ (minimum) la pièce de rechange (neuve), ça méritait bien de chercher la panne.

Vous aurez donc besoin de :



-1heure (en prenant son temps)

-1 tournevis plat (fin)
-1 cutter

-1 multimètre

-1 fer a souder pointe fine 25-30W (30W maxi car au delà de 350°C ça risque de faire fondre le circuit imprimé)
-du fil d'étain fin (j'ai pris de diamètre 1mm)
-de la colle cyanoacrylate (type super glue)

-éventuellement une loupe.



Pour commencer il faut déposer le plafonnier, décrit dans le précédent tuto:
http://forums.audipassion.com/topic/135062-tuto-reparer-leclairage-du-plafonnier/



Pour la suite il va falloir séparer les deux parties du plafonnier.

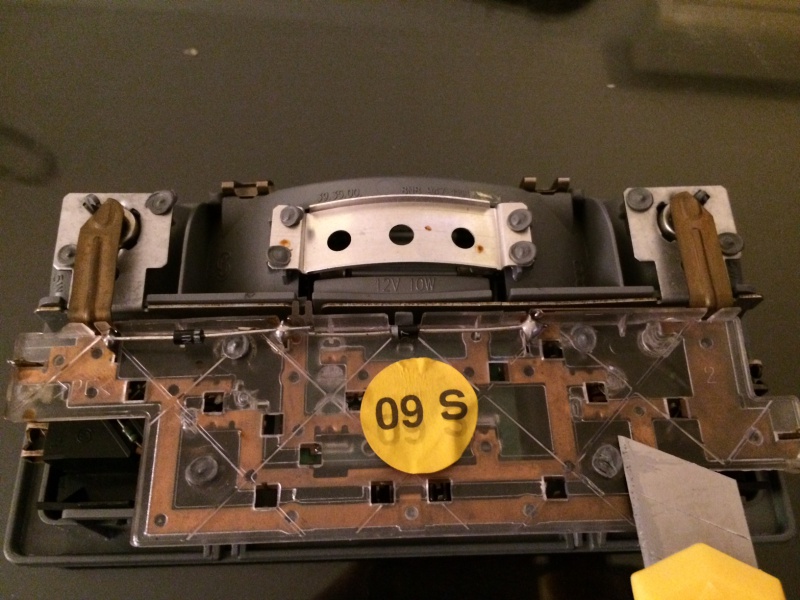

Elles sont solidarisées via les 4 petits tétons en plastique dont l’extrémité est fondue, donc on découpe la partie fondue au cutter des 4 tétons.

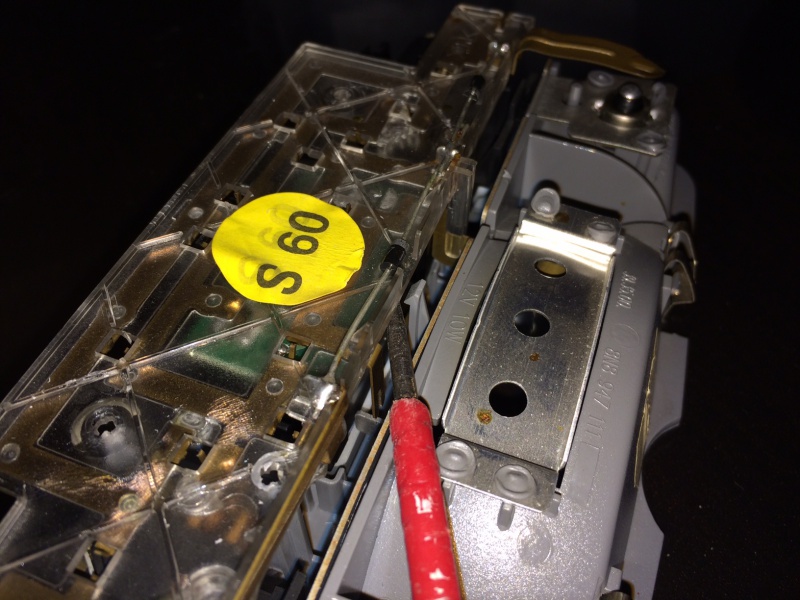

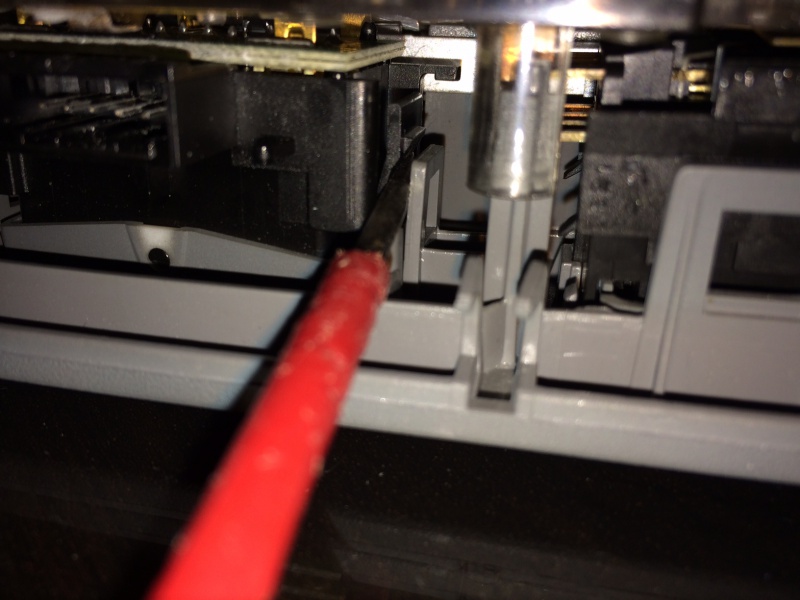

Ensuite, à l'aide du tournevis fin, il faut délicatement déclipser toutes les parties où sont attachés les 3 boutons de commande des lumières, à faire de chaque coté.





une fois que l'ensemble (plaque plastique transparent+boutons commence a venir, il va falloir enlever l'ampoule centrale, car un des connecteurs fait partie du circuit a enlever.
L'ensemble s’enlève en soulevant le bloc à 45°,puis en faisant glisser ce connecteur par la petite fente du réflecteur.





Une fois le bloc avec les 3 boutons retiré, il faut déposer le bouton central, il est juste enfiché dessus donc il vient en le soulevant tout simplement, et dessous vous aurez enfin accès au circuit imprimé.





A l'aide de la loupe vous pouvez déjà repérer si une soudure est défaillante (craquelée) et à l'aide du mutimétre on va vérifier chacune des soudures:
Pour ceux qui ne savent pas se servir d'un multimètre, le premier prix fera l'affaire (15€ dans un grand magasin de bricolage)

Pour tester la continuité d'un fil, vous le mettez sur le calibrage "diode" (triangle avec une barre verticale au bout) et pour chaque soudure on va positionner la branche du multimètre (noir/rouge le sens n'importe pas ici) sur une soudure, voir jusqu'à où va le circuit imprimé partant de cette soudure, et positionner l'autre branche du multimètre sur la 2dne soudure où le circuit s’arrête.

NB: il faut positionner sa branche sur la pointe de la soudure (la tige du composant lui même) et non pas sur les bords, car la fissure peut etre à la base du cône de soudure.
Répéter ceci pour chaque soudure.
Si la soudure est défectueuse (pas de contact) le multimètre indique "1" (infini), si autre chose s'affiche c'est que le contact est bon.



Trouver la (les) soudure(s) défectueuse(s),





ici on voit bien que la soudure est craquelée tout autour et n'assure plus le contact, et la soudure au dessus a gauche commence aussi a se fissurer de la même manière si on regarde bien.

A l'aide du fer a souder, faire fondre l'ancienne soudure, puis la refaire en rajoutant un peu d'étain, n'y connaissant rien en soudure de composants électroniques, ça se fait aisément en étant un tant soi peu méticuleux.

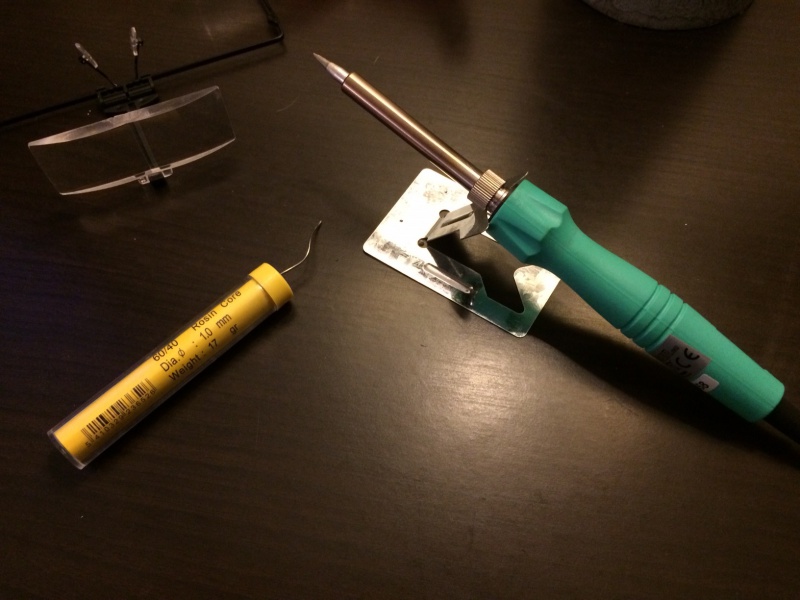

Voilà le type de fer et d'étain:





Une fois terminé, re-tester la continuité au multimètre, si il n'affiche plus "1" c'est que c'est réparé.

Remonter le tout dans l'ordre inverse, (retailler au cutter les bavures des tétons si nécessaire pour qu'ils s'encastrent bien, reclipser chaque bouton (ils ont tendance a ne pas se clipser a fond du 1er coup) puis une fois les deux parties ré assemblées, mettre un point de colle cyanoacrylate au bout de chaque téton pour remplacer le plastique fondu découpé.



Remettre l'ampoule centrale, réinstaller le plafonnier dans la TT, tout marche à merveille, et vous avez économisé un plafonnier neuf ;-)



PS, en cas de kit led, si une fois remonté votre led centrale ne fonctionne pas.... :reflexion:

changez la de sens, une led ne fonctionne que dans 1seul sens contrairement à une ampoule! :icon_wink:
