[Tuto] Transformation échappement deux sorties 2.OL TDI en quatre sorties


Messages recommandés

Bonjour a tous,

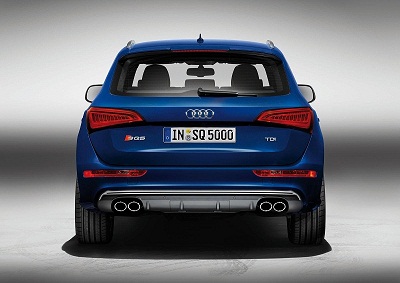

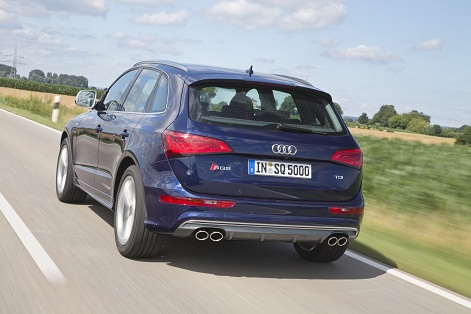

Voici un Tuto pour la transformation de votre échappement deux sorties 2.0L TDI en quatre sorties BY LAGE20

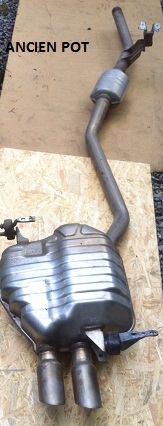

Le tout avec des pièces d’origine AUDI ,moi perso j’ai trouver un pot d'occasion, sortis gauche et droite d’un Q5 2.0 TFSI

de cher

http://stores.befr.e...sid=p4340.l2563

et voici un autre lien:

http://www.ebay.de/i...ht_2341wt_768 EUR 189,90 le complet, plus livraison naturellement

Car nouveaux cher Audi le complet, plus ou moins 1500 a 2000 euros , pour une Modif, un peut chère moi




Mais peut être réaliser avec un double pot 3.0L TDI

Tout d’abord préparation et transformation du pot

Pièces a prévoir :

Un pot complet 2.0 TFSI ou 3.0L TDI
1 collier double 65X95 MM, Ref :1K0 253 141 D
1X Tole calorifuge pour silencieux droit,Réf :8R0 804 172C plus 6 boulons fixation
2 X Support ,Réf :8K0 253 144B et fixation caoutchoucs

(moi j’ai reçu le pot avec support et fixation caoutchouc complet ,la a vous de voir ce que vous commander )

Déchet de tuyaux acier ou inox (comme moi) 2X 4cm sur 60mm de diamètre ,trouver comme chute ,cher marchand de métaux
2X Ecran embout d’échappement Acier Réf : 8K0 253 683 E
2X Embout de finition chromée


1 : Percer a la cloche (métal) sur les pré sorti du pot,persé un trous de plus ou moins 20 mm a la cloche (pour laisser sortir la fumée)

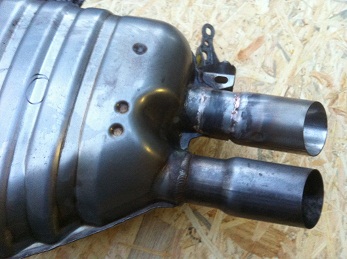

2 : Souder de chaque coté un déchet de tube diamètre 60 mm et 4cm de long , plus les embouts acier d’origine vendu chez Audi Réf : 8K0 253 683 E

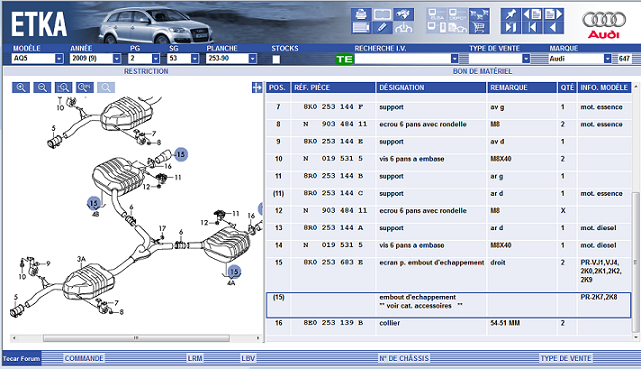

ATTENTION Référence a Vérifier (d’après l’achat de vos pièces)




Les soudures on été exécuter par mes soins (brasure a l'argent)

Mais vous prouver le donner a faire par un garagiste ou plombier ,cela ne vous coûtera pas trop chère

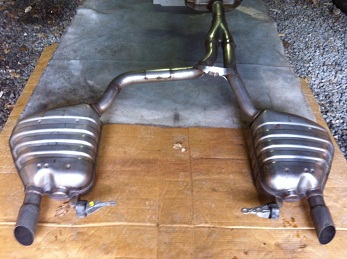

Voila le tout est prêt a poser

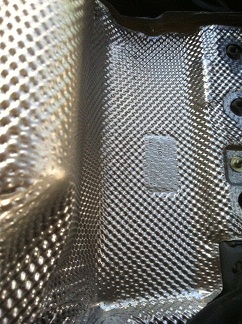

Dépose de l’ancien pot et de la valence arrière et pose de la tôle calorifique de protection coter droit (commander cher Audi)

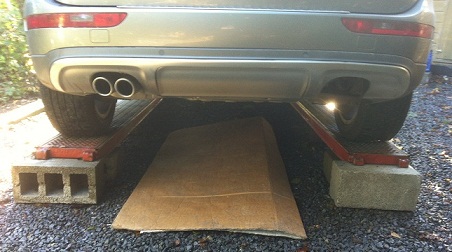

Lever le véhicule ,le stabiliser sur chandelle ou comme moi sur rampe ,si vous pouvez mètre le véhicule sur fosse ou pont c’est mieux

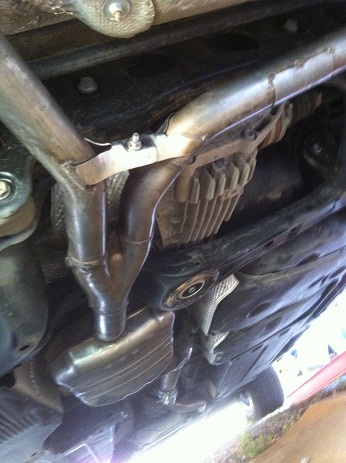

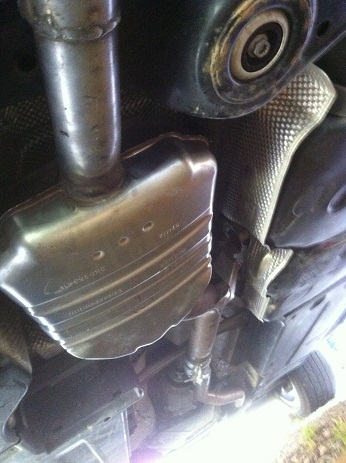

Pour la dépose du pot ,défaire le manchon du milieux 2 boulons de 13 et a l’arrière le défaire des fixation caoutchouc ,j’ai utiliser du produit vaisselles pour avoir plus facile ,




Les fixations (pates métal) peuve rester sur le véhicule car nécessaire pour fixer le nouveaux pot a vous de voir la faciliter démontage ,remontage
Après le démontage valence ,cher moi 4 vis pour S-LINE (a voir)montage a l’emplacement prévus coter droit la tôle calorifique avec les 6 petits boulons (si 3.0L pas nécessaire puisqu’elle existe déjà )




Voila ,une fois la tole fixer ,emplacement fixation prévu a l’origine ,vous pouver remonter le nouveaux pot




Pose du nouveaux manchons et fixer les deux support arrière droit pour soutenir le silencieux ,prévoir boulons clef de 13 pour fixer support ,emplacement prévue sur la voiture

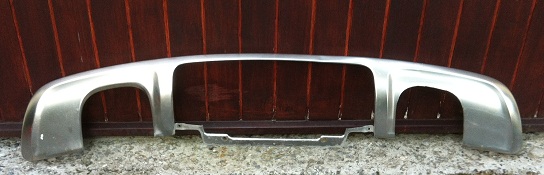

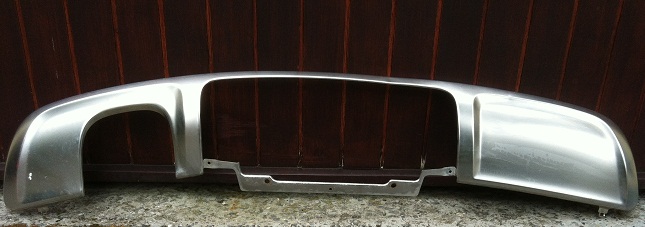

Pour la Valence (OFF-ROAD)

je l’ai transformer moi même,découpe aux Drémel, plus martelage





Mais il en existe déjà des toute faite sur ebay ,juste peinture a prévoir ,modèle S-LINE



http://www.ebay.de/i...=item2a22db5839

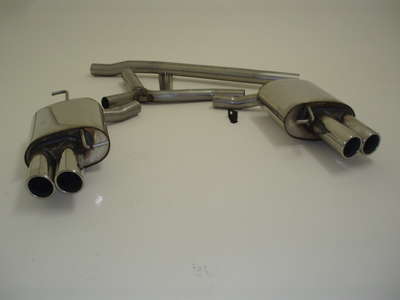

Pour les moins bricoleur, j'ai trouver ceci :


http://www.ebay.de/itm/Audi-Q5-8R-Quattro-TDI-Friedrich-Edelstahl-Sportauspuff-Duplex-Endschalldampfer-/320969330486?pt=DE_Autoteile&hash=item4abb434f36#ht_4509wt_1009


Remontage de la valence
et voila le résultat

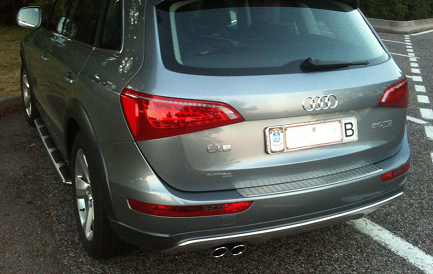

AVANT




Et APRES




Prix Total de ma Modif plus ou moins 618 euros et une journée de boulot et je récupère mon ancien échappement complet

Le tout monter comme citer plus haut avec que des pièce d'origine Audi ,afin de rester dans
les normes et de pouvoir passer aux controle technique Belge, sans aucun souci

Pour plus d’INFO je suis a votre disposition sur Forum ou MP

plus de photos içi :

http://forums.audipa...en-sq5-by-lage/


Réalisation


JOHNNY By Good photo-thumb-45141.jpg?_r=1349634667 :secret: :belgique:photo-45141.jpg?_r=1399734714 :kimouss: By LAGE :france: photo-thumb-92795.jpg?_r=1393667218 :winner: :bien:

Modifié par JOHNNY5377
Lien à poster
Partager sur d’autres sites
  • Réponses 294
  • Créé
  • Dernière réponse

Classement des membres dans ce topic

Classement des membres dans ce topic

Salut Johnny, très beau tuto et très bien expliqué.

Et très réalisation, c'est super sympa sur le Q5

Ça mériterait d'être épinglé par un Modo.



A ce propos tu pourrais, toi qui est bidouilleur dans l'âme, faire parti du Label Audi TinkerBoy. Regardes ma bannière en signature. C'est moi qui suis à l'initiative de cette création pour nous permette de se distinguer en tant que bidouilleur.



Si c'est ok : fais le moi savoir en MP

Lien à poster
Partager sur d’autres sites

Bonjour a tous ,merci Chromexine ,c'est le premier que je fait ,malgré toute les modifs que j'ai faite ,,Dur dur, car par contre je ne suis pas un pro de l'informatique ,WORD, EXCEL,et autre (on fait ce qu'on peut :secret: ) j'ai refait quelque modif et rajouter lien et photos de façon a ce que ce soit le plus réalisable par messieurs tout le monde

Lien à poster
Partager sur d’autres sites

Bonjour Johnny



très belle représentation même superbe il faut la faire épinglé par un Modo :kimouss: :bien:



moi je m'amuse avec ça ils viennent de rentrer 4 MERCEDES 440 CV c autre chose qu'elle puissance vroummmmmmmmmmmmmmmmm








Modifié par lage
Lien à poster
Partager sur d’autres sites

Bjr Jhonny

Du coup j'ai reçu du courrier de chez Mercedes pour leurs nouveaux modelés et là j’ai vue ça

sa me donne des ailes d’y retourner 3_4_av_mlc_schulte_d_image_photo_leader.jpg

Lien à poster
Partager sur d’autres sites

Salut les gars j'ai dans l'idée de créer un label "audi label tinkerboy" (voir ma signature avec le logo) pour être reconnu de nos amis forumistes comme étant des invétérés du bricolage (et cela concerne tous les bidouilleurs du forum). Est-ce que cela vous intéresserait ? Merci pour votre réponse.

A plus



PS bien entendu c'est pour le fun mais pourquoi pas !

Lien à poster
Partager sur d’autres sites

Lage : merci de mettre tes photos en 800x600 stp :coucou:



Même si je sais qu'il est difficile de faire rentrer un truck entier dans un forum :coucou:

Lien à poster
Partager sur d’autres sites

ADHEREZ AU CLUB

capturedcran20121128132.png ADHEREZ AU CLUB





ET SOYEZ RECONNU PAR LES FORUMISTES COMME ETANT UN BIDOUILLEUR AGUERI





(envoyez votre demande par MP message personnel)











Bonjour et SORRY Chomexine, de ne pas Adhérer aux club........... :marcelpoire: :marcelpoire:



je suis un solitaire indépendant :secret: :secret: et ceux qui me connaise savent que je suis









UN BIDOUILLEUR AGUERI :secret:



Car moi je suis avant tout ,pour le Forum AUDI






Et non (clan) Q5 ,2.0L ou 3.0L ext..................,car malheureusement, ce n'ai pas sur le post Q5

que j'ai le plus appris :reflexion:

Avant,je roulais en A6 4F V6 et j'ai appris énormement de ce coter la,donc je suis OPEN a tout le monde ,Aller je retourne aux TAFF :bien: A+

Modifié par JOHNNY5377
Lien à poster
Partager sur d’autres sites

Bonjour Manu :bien: oui mais j'espère que notre Modif serviras a plusieurs A3,A4,A5 A6 et autre car cette modif pour ceux qui on déjà un pot de chaque coter seras moins coûteuse et plus facile a réaliser ,j'ai eu un bon prof qui ma mis le pied a l'étrier :marcelpoire: :kimouss: on continue nos recherche en sous marin ,cartographie et autre (ça fume ) :secret: :secret: :mur: pour en faire profiter tout le monde A+

Modifié par JOHNNY5377
Lien à poster
Partager sur d’autres sites

Salut à vous,



pour Info je ne fais ni la promotion de clan, ni de "SPECIAL Q5", ni d'autres segregations et je suis tout comme toi pour faire partager à la communauté mon expérience.



Je poste ici et la des tutos, infos et autres remarques sur tout le forum, j'ai eu auparavant eu plusieurs Audi avant le Q5 et toute la communauté m'a aidé donc ma mentalité est de leur rendre l'appareil.



Pour ce qui est du TINKERBOY club AUDI, c'est bien évidemment ouvert à toutes et tous qui souhaitent être reconnus en tant que tel et donc en tant que bon, super et méga BIDOUILLEUR.



Maintenant, je ne peut que respecter ton choix : pas de soucis pour ça



À plus tard sur le forum.



Je vais essayer mon beau volant SLine méplat avec palettes pour le Q5.

Je vous tiens au courant et ferai un tuto sur l'installation.



http://imageshack.us/a/img69/4276/imageexro.jpg



Voici les prémices sur ce lien :



http://forums.audipassion.com/topic/142795-mettre-a-jour-linterieur-de-son-q5-en-version-2013/page__st__160#entry2552798





Ciao

Modifié par chromexine
Lien à poster
Partager sur d’autres sites

Hello Messieurs je fais une pause montage, je vous tiens informé dans le courant de la semaine.



ciao ciao



PS: les connectiques de l'airbag ne sont pas les mêmes j'en ai bien peur.



Mais j'ai un professeur : oui oui

Modifié par chromexine
Lien à poster
Partager sur d’autres sites

Bonjour Manu ,oui ça fume de tout les coter , :secret: surtout par ma cheminée (mon feu a bois) je l'attend la neige ,comme ça je vais pouvoir m'amuser comme un gamin dans les champs avec mon off-road :secret: :secret: :secret:

Lien à poster
Partager sur d’autres sites

Bonjour Manu ,oui ça fume de tout les coter , :secret: surtout par ma cheminée (mon feu a bois) je l'attend la neige ,comme ça je vais pouvoir m'amuser comme un gamin dans les champs avec mon off-road :secret: :secret: :secret:

du coté d'ANVERS jusqu’à Gand tout et blanc d’après les chauffeurs ,

demain matin je vais m'amuser sur le parking :moto:

Lien à poster
Partager sur d’autres sites
  • 4 semaines plus tard...
  • 2 semaines plus tard...

Superbe Tuto JOHNNY5377 mais beaucoup de boulot pour un novice comme moi surtout en mécanique :nixweiss:

En plus là ce n'est même plus de la mécanique mais du travail d'artiste :marcelpoire:

Modifié par limelli06
Lien à poster
Partager sur d’autres sites

Bonjour et merci

limelli06



mais pour le 3L c'est les deux doigt dans le nez :secret: ,car pas de pot a acheter ,juste deux embouts a ajouter (prévue sur ton pot) et modifier ou remplacer la valence arrière ,facile a trouver en S-LINE ,j'adore regarder dans mon rétro les AUDI qui me suive (comme ça :reflexion: :reflexion: :reflexion: ) :secret:

Lien à poster
Partager sur d’autres sites

Re, JOHNNY5377

En effet , je regardais ça:

http://www.adnauto.f...70mm-86540.html

Il y a peut être mieux :reflexion:

C'est quoi la valence , excuse mon ignorance :marcelpoire:



En relisant ton post , tout est expliqué , quel boulet je suis :mur:

Modifié par limelli06
Lien à poster
Partager sur d’autres sites
  • 3 semaines plus tard...

Bonjour a tous



Prochaine Modif :secret: :secret: :secret: :secret:





Audi A5 Twin Turbo 833 HP






Modifié par JOHNNY5377
Lien à poster
Partager sur d’autres sites
  • 1 mois plus tard...

Bonjour a tous

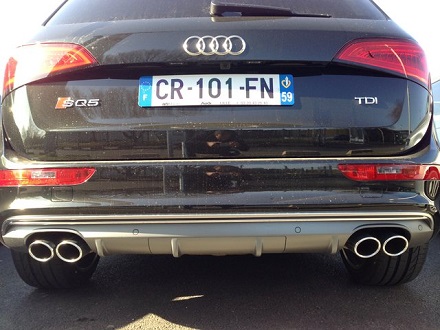

C'est ressemblent ???? Non :secret: :secret: :secret: 579406img0634i.jpg






Modifié par JOHNNY5377
Lien à poster
Partager sur d’autres sites

Bonjour à tous



Oui Comme le dis Julien16



Prochaine étape la sonorisation



Et non je ne vais pas tous changer



Car le système est simple ,il prend le son d'un coter pour le transmettre de l'autre coter amplifier et modifier ,mais pour cela il y a plus simple et moins chère À SUIVRE



À+. JOHNNY

Lien à poster
Partager sur d’autres sites

Bonjour à tous



Et bienvenue Lage20



À+. JOHNNY







Envoyer de mon ipad

Modifié par JOHNNY5377
Lien à poster
