[8L][TUTO]Résolution du problème du contact de porte


  • Veuillez vous connecter pour répondre
11 réponses à ce sujet

#1 Lor@n

Lor@n

    Forumiste confirmé

  • Forumistes
  • PipPipPipPip
  • 688 messages
  • Localisation:42 St etienne
  • Voitures:S3

Posté 28 June 2009 - 19:56 PM

Bonjour à tous!
Je viens juste de terminer le remontage de ma garniture de porte, après avoir réparé mon contact de porte.
En effet, depuis les grosses chaleurs, même avec la porte fermée, mon PI m'indiquait que la porte etait ouverte, donc du coup les lumieres de la porte restaient tout le temps allumées, et l'alarme ne se mettait pas en route.
Après avoir pas mal navigué sur le forum, je n'ai pas trouvé de solution economique, m'évitant de racheter une serrure, ou meme pire, engraissé Audi de 300€...

J'ai donc décidé de tout démonter pour voir ce qu'il en etait, j'en ai profité pour faire quelques photos, afin que cela serve à tout le monde!

ATTENTION:n'oubliez pas de descendre completement la vitre avant le début des opérations!

Explication:

Tout d'abord, le contact de fermeture de porte se trouve dans la serrure, derrière la gâche de fermeture.lorsque la porte est fermée, la gâche appuie sur une languette en plastique, qui elle même appuie sur des micro switch.
Le problème, c'est qu'avec le temps la languette s'use, et encore pire, se ramollie avec les grosses chaleurs.

Voici donc la solution, qui ne coute pas un seul centime, juste environ 3h, si c'est la premiere fois que vous demontez votre garniture et votre cadre de portiere.

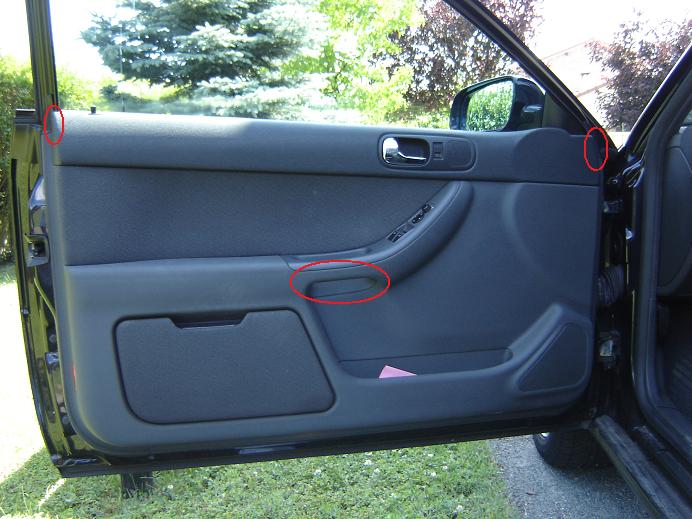

Tout d'abord, il faut commencer par démonter la garniture de porte.Pour cela vous avez 5 vis a dévisser.deux laterales, en haut à gauche et à droite de la garniture, vous en avez une noir sous la poignée de porte.

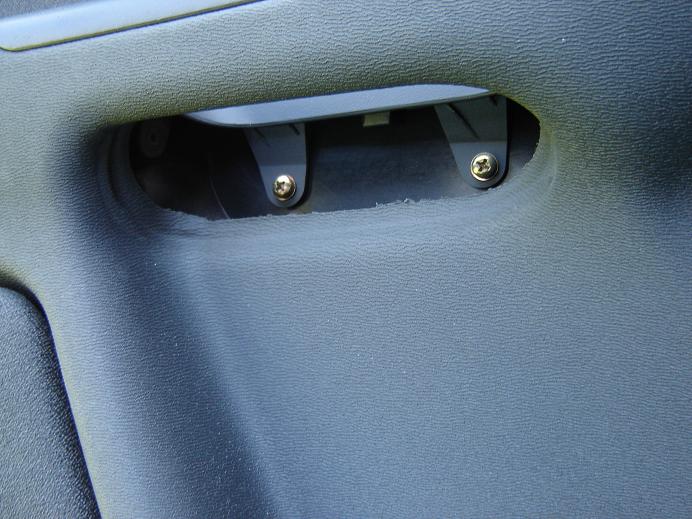

une fois la poignée enlevé, vous en avez encore deux cachées derriere!!


Voici la poignée.

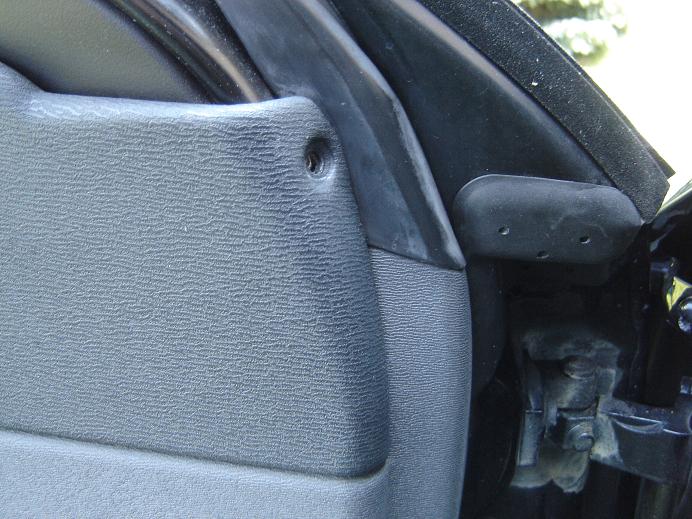

La vis laterale 1



La vis laterale 2



Voici la portière sans la garniture.Pour l'enlever, il suffit de la faire monter, en prenant soin de ne pas abimer le loquet de porte.en forcant un tout petit peu, elle vient toute seule.Vous pouver apercevoir 4 ovales rouges, qui correspondent au 4 points de fixations du cadre de porte, qu'il faut aussi retirer.
Attention, la vis en haut a gauche est une fixation simple, les 3 autres sont montées avec des calles d'ajustements, essayez de bien noter leur emplacement, cela facilitera la tâche pour le réglage du cadre au remontage.

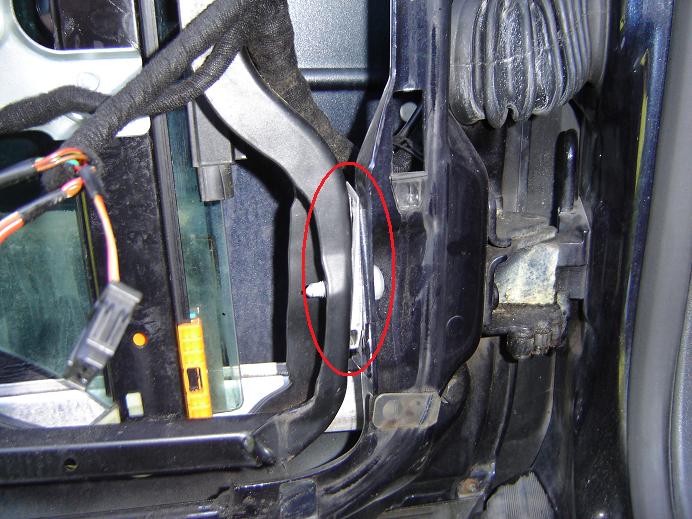

Cale en haut à droite



Cale en bas à droite



Cale en bas à gauche



retirez ensuite le cadre de porte en le faisant monter.faite attention à bien écarter le faiscau électrique pour ne pas l'arracher.

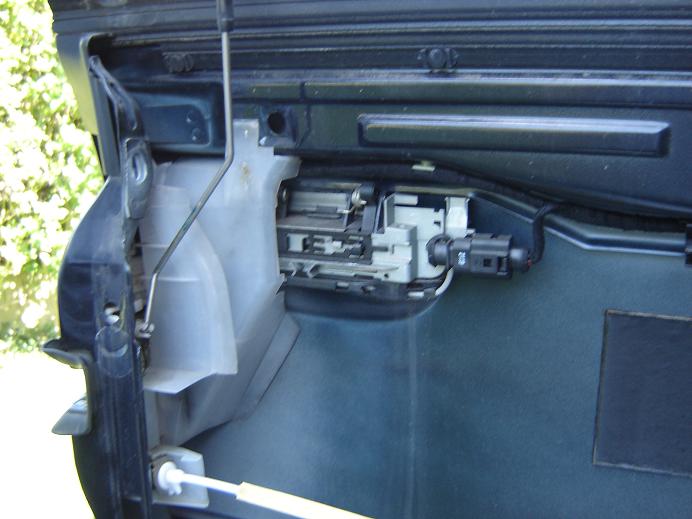

Notre fameuse serrure se trouve derrière le cache en plastique blanc.il se declipse tout simplement en tirant dessus

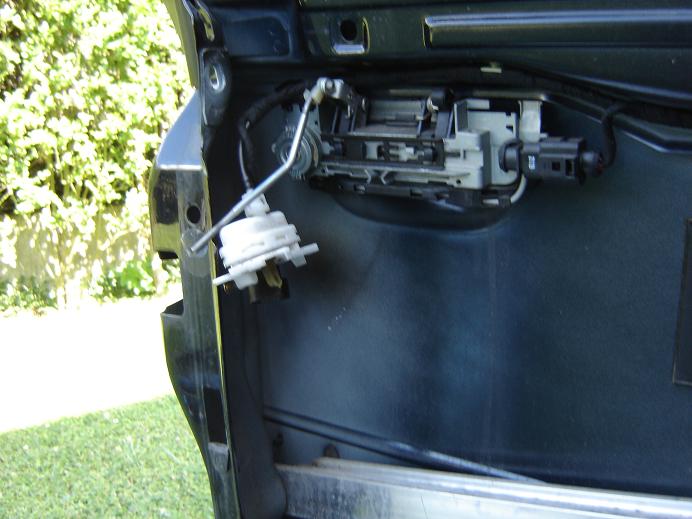

Pour démonter la serrure, il faut declipser les 2 tiges metalliques de la poignée d'ouverture de porte extérieur, celle du loquet de porte, le cable de poignée d'ouverture de porte intérieur et la commande pneumatique de la centralisée.



Et voici avec la serrure en moins! bigsmile.gif

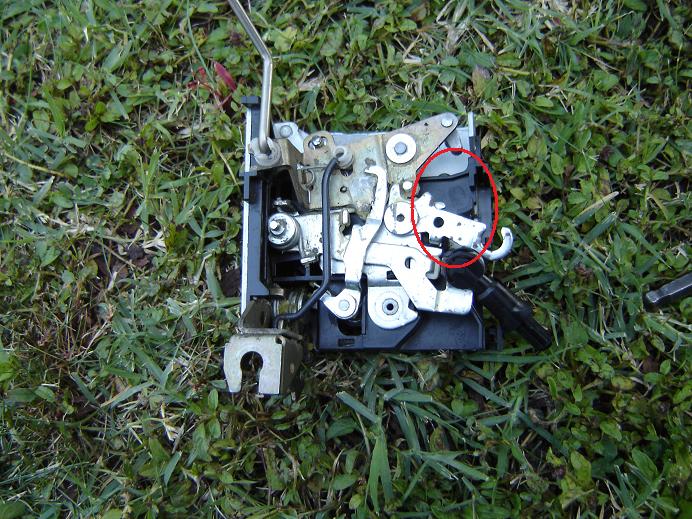

Voici la serrure avec le contact de porte démonté, il doit se trouver dans la partie entouré de rouge.

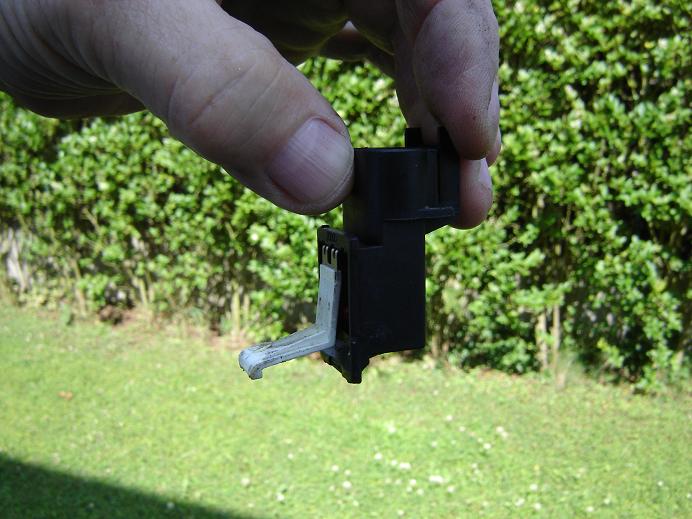

Voici le fameux contact, avec la languette blanche qui appuis sur les deux micro-switch
Pour retirer la languette, il faut la sortir à l'aide d'une petite pince plate au niveau des petites pattes métalliques.



Voici la languette démonté avec les deux micro-switch.
Le premier (en bas)sert à faire clignoter les lumieres intérieurs en cas de portes mal fermé, le deuxième, celui du haut et celui qui permet de valider la fermeture de la porte(celui qui nous interresse).une petite subtilité, le micro-switch de porte mal fermé(celui du bas) est toujours actionné avant celui qui valide la fermeture de porte car on a un petit bout de plastique sur la serrure, qui appuie sur la languette du coté de ce micro-switch, afin qu'elle ait moins de course pour appuyer sur le micro-switch en question.
Nous allons donc coller un petit bout de plastique sur la languette du coté du micro-switch qui valide la fermeture de porte afin de reduire aussi la course de la languette sur ce micro-switch là.

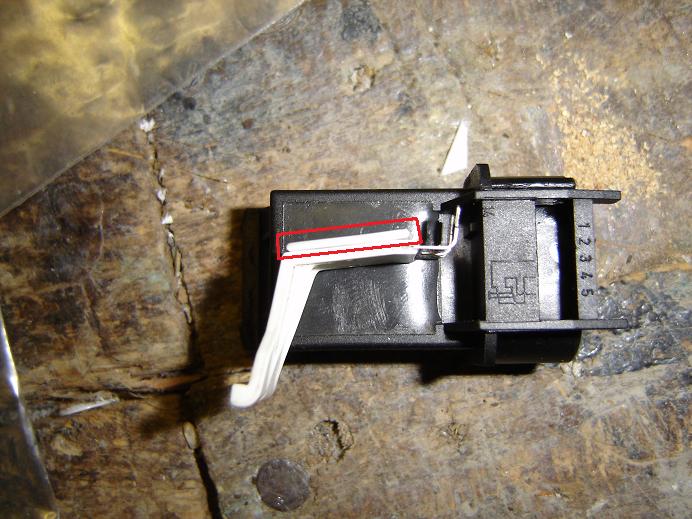

Voilà le petit bout de plastique collé, il n'y à plus qu'à tout remonter en sens inverse, et à essayer toutes les commandes avant de refixer la garniture.


Ne vous inquiétez pas si l'impulsionnel de marche plus, c'est normal comme vous avez débranché le moteur de lève-vitre.il suffit de la descendre à fond, de couper le contact, de remettre le contact.et voilà, tout devrait bien fonctionner à présent.

N'hésitez pas si vous avez des questions!




#2 mika54700

mika54700

    Adepte du forum

  • Forumist
  • 2454 messages
  • Localisation:Pont-à-mousson -54
  • Voitures:A3 8L 1.8i 125 ch Ambiente
    A3 8P 2.0 Tdi 170 S-Line

Posté 28 June 2009 - 20:32 PM

Petit tuto bien utile.
Suis quasi sur que cette pièce se détaille chez audi.
Tout comme l'entraineur de la vitre.
Au faite, t'en a profiter pr regarder l'état de ceux-ci?
Il n'y a pas de référencesur la pièce??

#3 Lor@n

Lor@n

    Forumiste confirmé

  • Forumistes
  • PipPipPipPip
  • 688 messages
  • Localisation:42 St etienne
  • Voitures:S3

Posté 28 June 2009 - 21:04 PM

non, aucune réferance sur la piece, les seules chiffres sont les numéro des bornes électriques.
je n'ai pas chercher si elle se detaillait chez AUDI.si quelqu'un trouve la référance ca peut etre utile en effet. bigsmile.gif
Pour mes montant de leves vitres, ils ont déja été changé par l'ancien propiétaire chez AUDI.

#4 clemdu016969

clemdu016969

    Drogué du forum

  • Super modérateur
  • 4201 messages
  • Localisation:Ain / Bresse
  • Voitures:AUDI S3 8l stage2 Shiftech - 265cv 430Nm - Ex Cupra tdi, a3 8l, 2.6 s16, MG v6 et d'autre !

Posté 29 June 2009 - 21:30 PM

super tuto je crois que chui bon pour mi mettre !

sinon mika la pièce ne ce détaille pas ... dommage





#5 Lor@n

Lor@n

    Forumiste confirmé

  • Forumistes
  • PipPipPipPip
  • 688 messages
  • Localisation:42 St etienne
  • Voitures:S3

Posté 29 June 2009 - 22:47 PM

oh c'est quoi ce petit logiciel qui repertori les differantes pieces??

#6 clemdu016969

clemdu016969

    Drogué du forum

  • Super modérateur
  • 4201 messages
  • Localisation:Ain / Bresse
  • Voitures:AUDI S3 8l stage2 Shiftech - 265cv 430Nm - Ex Cupra tdi, a3 8l, 2.6 s16, MG v6 et d'autre !

Posté 30 June 2009 - 09:26 AM

la log que audi utilise bigsmile.gif

#7 cecel

cecel

    P'tit nouveau

  • Forumistes
  • Pip
  • 13 messages
  • Voitures:audi a3 8p tdi 140 sline

Posté 02 July 2009 - 16:12 PM

bonjour a tous moi le probleme sur mon a3 ces les lumieres de la porte cote conducteur qui ne s alume plus et de temps en temps les petite lumiere rouge pour l alarme es la meme chose merci de vos reponse

#8 luniqueriri

luniqueriri

    Forumiste novice

  • Forumist
  • 224 messages
  • Voitures:03/2007 _ Citroen Zx 1.9D 65cv
    05/2009 _ Audi 8L 1.9TDI 101cv
    11/2011 _ Audi 8P 2l TDI 140cv

Posté 19 July 2009 - 22:48 PM

CITATION(mika54700 @ 28/06/09 à 21:32 ) <{POST_SNAPBACK}>
Petit tuto bien utile.
Suis quasi sur que cette pièce se détaille chez audi.
Tout comme l'entraineur de la vitre.
Au faite, t'en a profiter pr regarder l'état de ceux-ci?
Il n'y a pas de référencesur la pièce??


les entraineurs se références bien chez audi...

4B 0837 463 B

#9 Dan69quattro

Dan69quattro

    Adepte du forum

  • Forumistes
  • PipPipPipPipPip
  • 3422 messages
  • Localisation:Lausanne (Suisse)
  • Voitures:S3 APY jaune imola

    Golf IV V6 bleu nogaro

Posté 18 August 2010 - 16:35 PM

Salut, J'ai un problème différent du votre.

En fait moi je n'ai aucun problème avec le plafonnier ni l'alarme qui se mettent bien. Cependant je n'ai pas la petit pictogramme qui indique l'ouverture des portes (même pas le coffre) du coup les lumières de porte ne fonctionne sauf la lumière du coffre.

Savez-vous à quel endroit les petits switch renvoi l'info pour le PI et le plafonnier ?

:coucou:

#10 Roccomon

Roccomon

    Adepte du forum

  • Adhérent LCQA
  • 2308 messages
  • Localisation:Cergy-Pontoise (95)
  • Voitures:S8 V10
    Golf 4 TDI 115

Posté 16 May 2011 - 10:10 AM

Bonjour à tous, je déterre un peu.

Mes lumières d'habitacle s'allument sans raison et aucune alarme de porte ouverte à l'ODB.

Si je comprends bien un des deux micro-switch informe l'ODB que la porte est ouverte ou non et le deuxième fait clignoter les lumières.
Sauf que moi les lumières ne clognotent pas, elles restent allumées. Pire, elles s'allument quand je tourne à gauche et s'éteignent quand je tourne à droite...

Et si c'est bien un contacteur de porte, je ne sais même pas lequel regarder vu que rien ne m'est signalé !

En plus c'est pas simple de l'atteindre s'il faut complètement démonter la portière !

Merci en tout cas pour les photos qui en aideront plus d'un :coucou:

Modifié par Roccomon, 16 May 2011 - 10:10 AM.


#11 Manu4040

Manu4040

    P'tit nouveau

  • Forumistes
  • Pip
  • 36 messages
  • Localisation:calvados
  • Voitures:Audi A3 TDI 130 Pack Sport :)

Posté 12 May 2012 - 09:35 AM

Bonjour dsl du déterrage j'ai aussi le meme souci

1: le voyant de porte condcuteur reste allumé
2: par moment le plafonier s'allume s'eteint sans arret faut insister à ouvrir et à fermer la porte

Tout ça quand il fait chaud

Regardez ce que j'ai trouvé

2 broches

http://cgi.ebay.fr/C...=item1e6cd23276

3 broches

http://cgi.ebay.fr/C...=item1e6cfb547a

ça ressemble fortement aux contacteurs de nos audi vous trouvez pas ?

#12 yachoman

yachoman

    P'tit nouveau

  • Forumistes
  • Pip
  • 12 messages
  • Localisation:Essonne 91
  • Voitures:A6 C5 break 2.5 TDI année 2001

Posté 27 July 2014 - 12:34 PM

Bonjour à tous.
J'ai le même problème depuis peu mais sur la porte arrière de mon A6 break de 2001. Il semble que la porte n'est jamais vue fermée (par l'ODB au démarrage, lumières de la porte toujours allumées même après verrouillage des portes).

Faut il uniquement démonter la serrure de cette porte arrière et réparer le switch ? Ou bien y a t'il autre chose à faire avec la fermeture centralisée ?
