Probleme branchement rns e sur a4 b6


Joa4b6

Messages recommandés

Bonjour, je suis nouveau sur le forum.j ai quelques soucis avec mon rns e en 2eme monte dans ma b6 . J ai fais tout le changement de cage ect . Achete un cablage pour le rns e et mon soucis est qu il s allume uniquement contacte mis en appuyant sur le bouton et reste allume 30 minutes puis se coupe.



Est ce que qyelqu un aurait une sollution ? Branchement incorecte ? Merci d avance ..




Lien vers le commentaire
Partager sur d’autres sites

Le problème que tu décris indique un problème de canbus.

As tu fais la connexion sur la canbus infodivertissement de la voiture ? As tu codé la gateway et le rns-e ?

Lien vers le commentaire
Partager sur d’autres sites

je ne suis pas un spécialiste des A4 B6, mais il me semble que les 2 fil canbus dur rns-e (D9 Can-H et D10 Can-Low) doivent être repiqués sur le connecteur du porte instrument.

ensuite, avec ton vagcom, tu dois cocher les modules 56 et 37 dans la liste des calculateurs de la gateway (module 19).

pour finir, il faudra recoder le rns-e par rapport aux options présente dans ta voiture (bluetooth, Bose, prise aux, chargeur cd, volant multifonction, AMI, ipod...)

Lien vers le commentaire
Partager sur d’autres sites

Salur merci super mais qu appelle tu le porte instrument ? Car c est lon cousin qui soccupe des branchement . Je deteste sa lol . Et niveau codage getaxay c est une 2001 c est le meme ? Et codage rns e , c est simple j ai rien lol

Lien vers le commentaire
Partager sur d’autres sites

voici des fichiers PDF en téléchargement qui peu aider

RNSE

http://www.casimages.com/ext/ztf/B8ERyD5jwUbFapE



Système de navigation RNS-E : autodiagnostic

http://www.casimages.com/ext/ztf/UdGS8AUjrbXIYhr



Mode d'emploi RNSE

http://www.casimages.com/ext/ztf/MkZx04excCnBQDg



Audi A4 - 2001 -AUTORADIO Schéma de parcours du courant -



je pense que sa doit etre ton schema d'origine sans RNSE

a la page 10 tu a le raccordement du bus can

http://www.casimages.com/ext/ztf/r82I2kqOEQuk9QW

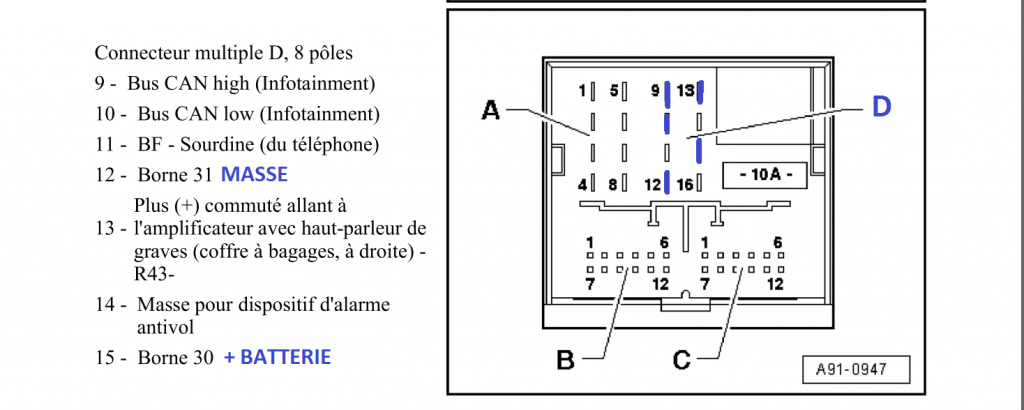

sur le connecteur D du RNSE tu doit avoir 5 fils de branchés

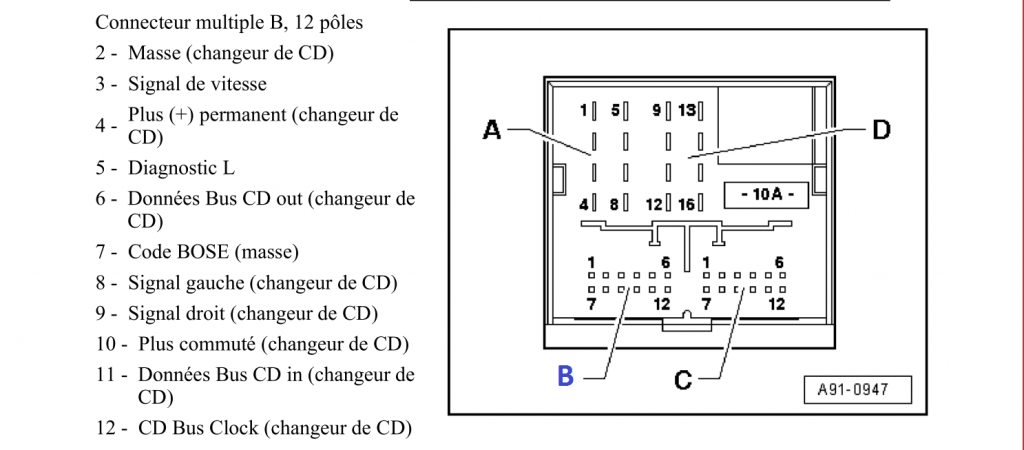

et sur le B regarde si tu a bien le N°5 de branché , c'est le cable diag pour acceder avec la valise

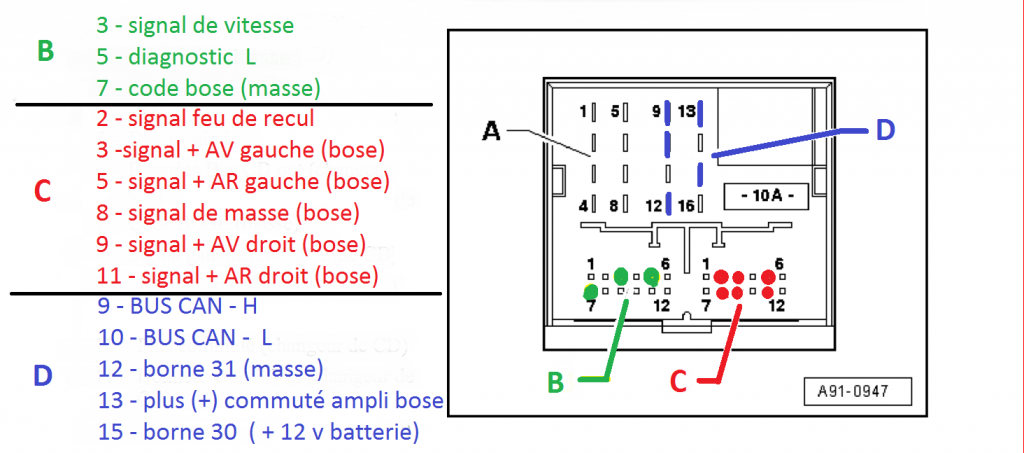

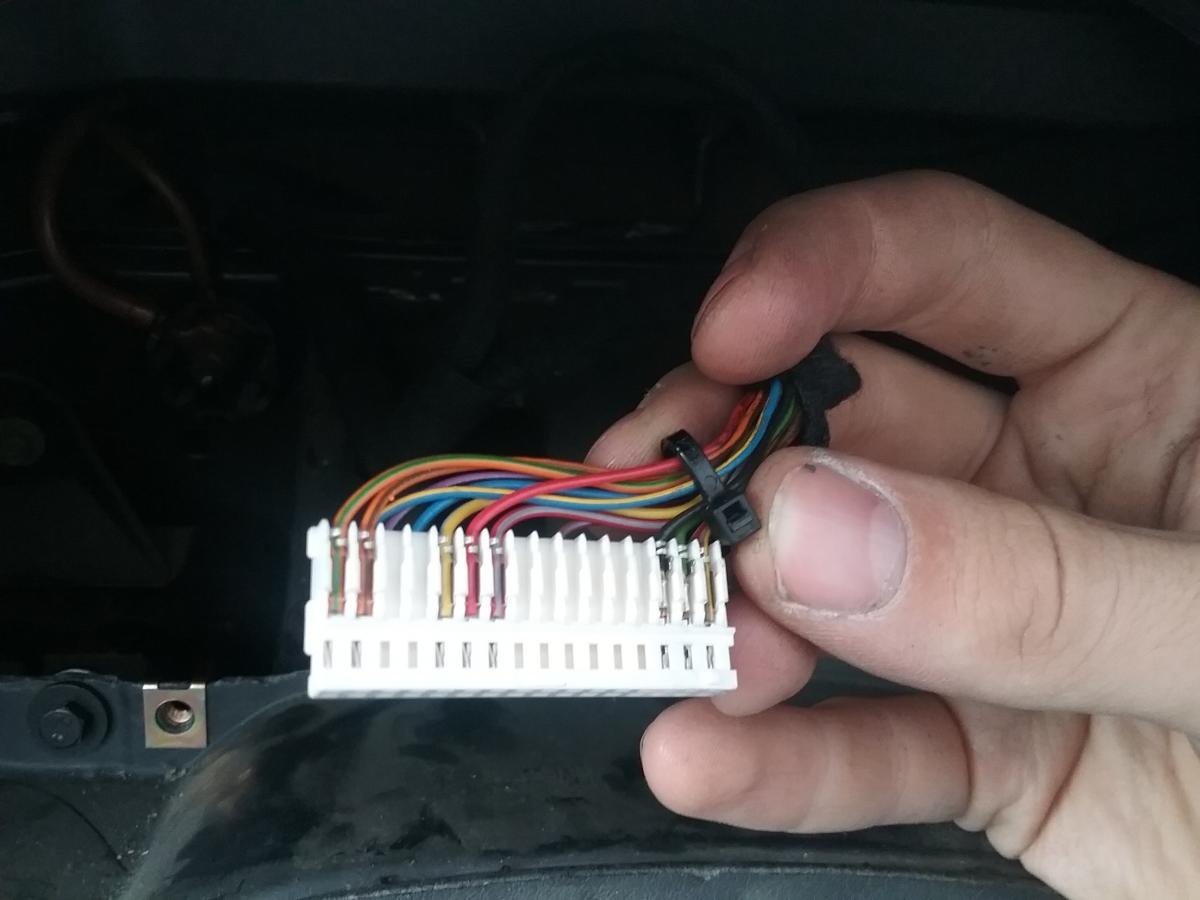

POUR INFO exemple de mon branchement a moi avec bose,chargeur CD, et camera de recule










avant de tout démonter regarde bien si tu a pas les 2 fils entrelacés du bus can qui arrive derrière ton poste

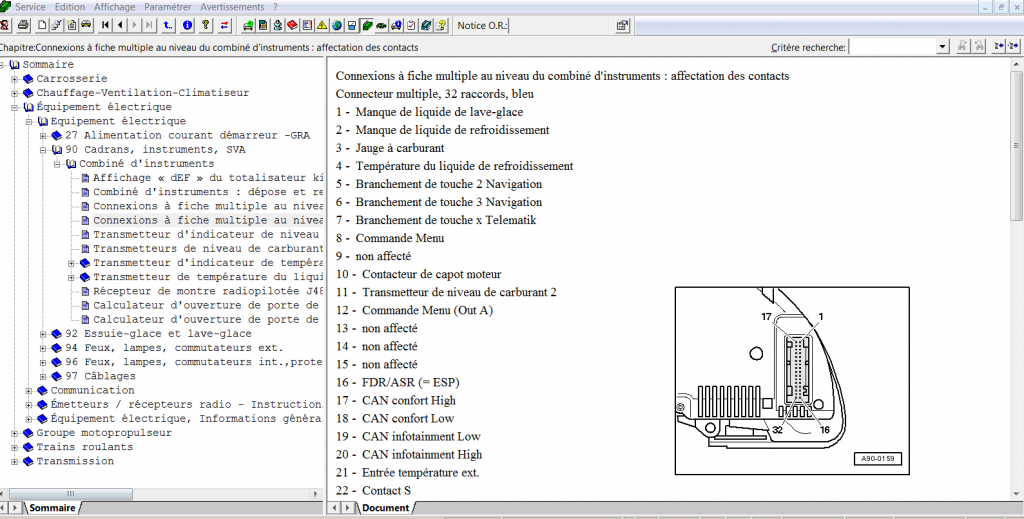

porte instrument - connecteur bleu , pins 19 et 20

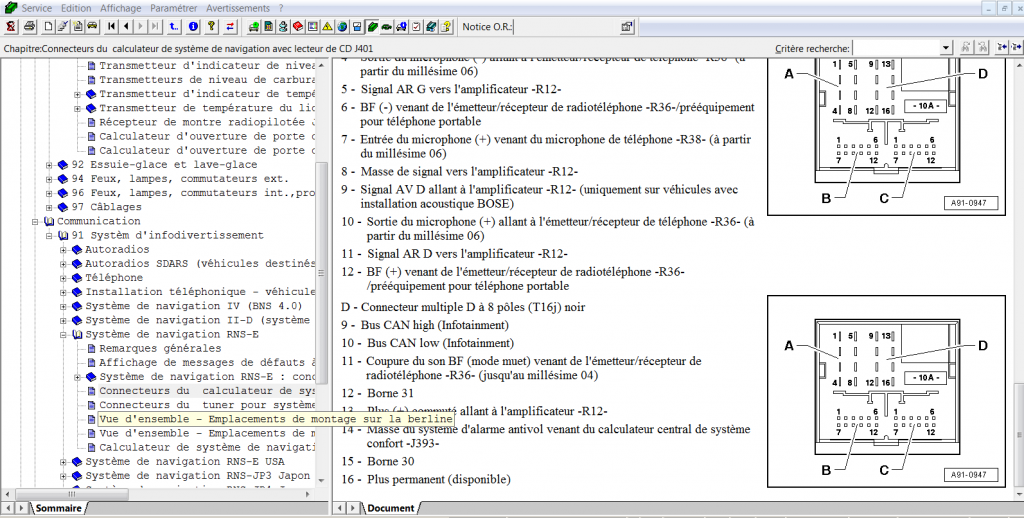

et le RNSE

connecteur D , pins 9 et 10

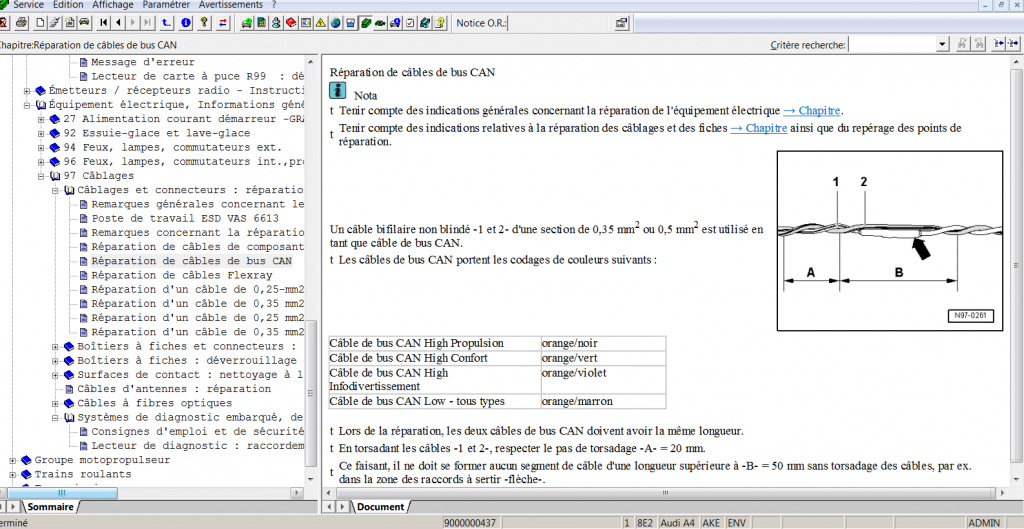

pour le câble can bus , pense a faire un câblage entrelacé
