[TUTO] Vidange moteur BiTDI CGQB + raz entretien


Messages recommandés

Voici un topic sur la vidange d'un moteur V6 BiTDI, qui doit aussi être valable pour les autres V6 TDI de la marque

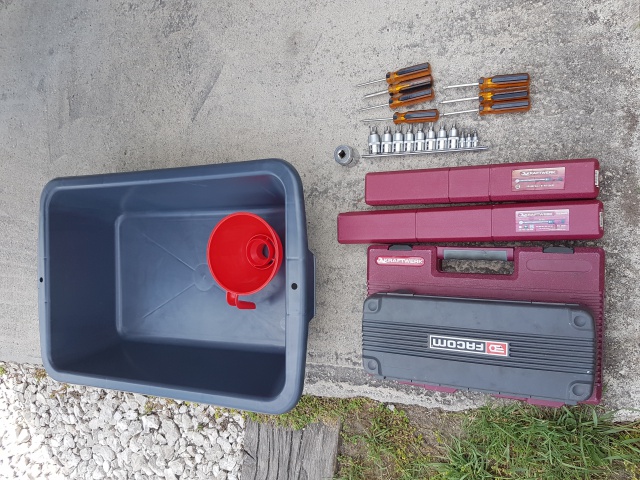

1) Le matériel




- une bassine

- un entonnoir

- des tournevis à empreinte Torx

- 2 mallettes avec clé à cliquet + douilles

- 1 set de douilles 12 pans

- 1 douille de 32 m

- 1 clé dynamométrique 10 - 60 Nm

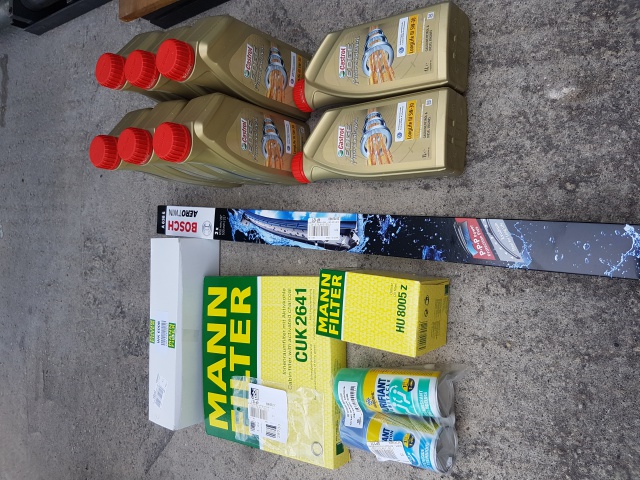

2) Le kit de vidange long life + entretien des 60000 kms




- 8 litres de CASTROL Edge Professional Long Life III 5W-30 VW 507.00

- 1 filtre à huile MANN FILTER HU 8005 Z (original Audi : 059 115 561 D marque MALHE)

- 1 joint de bouchon de vidange

- 1 kit de balai d'essuie glace

- 1 filtre à gasoil MANN FILTER WK 6008 (original Audi : 8T0 127 401 A)

- 1 kit de nettoyage + purifiant du système de clim

- 1 filtre habitacle MANN FILTER CUK 2641

NB : tous les articles sont des équivalents constructeurs 1ère monte





3) Levage + mise en sécurité du véhicule




J'utilise un pont ciseaux, plus pratique pour la maintenance du véhicule et plus sûr pour le mécano :pd:

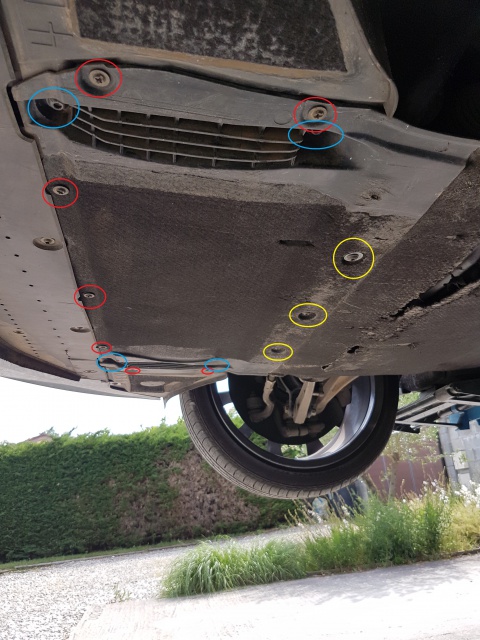

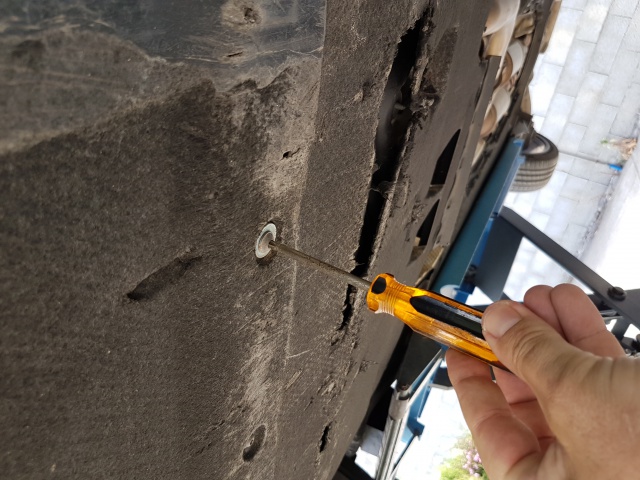

4) Démontage de la protection sous le carter




- 7 vis 1/2 tour en rouge

- 3 vis torx en jaune

- 4 vis 12 pans en bleu

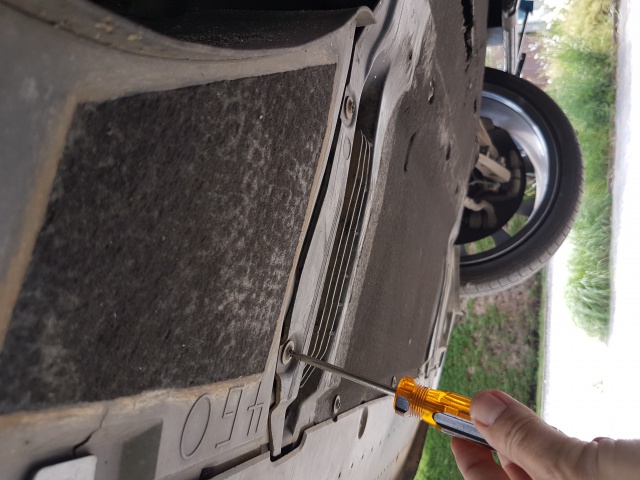

Tournevis Torx petite empreinte pour les vis rouges




Tournevis Torx empreinte moyenne pour les vis jaunes




Clé + douille 12 pans 8 mm pour les vis en bleu

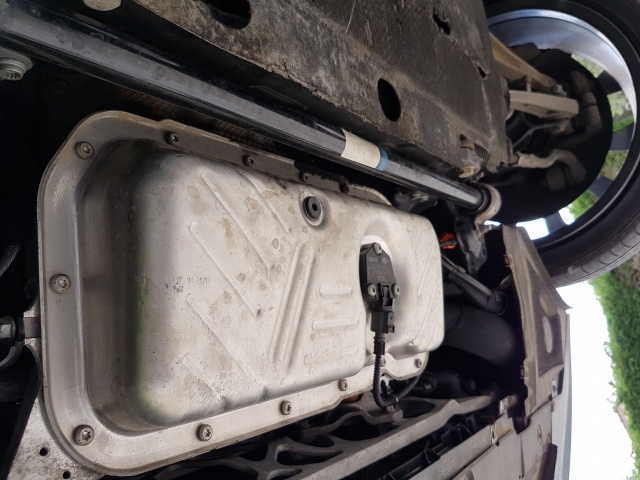

La protection peut être retirée et le carter est accessible





5) Vidange du moteur par gravité

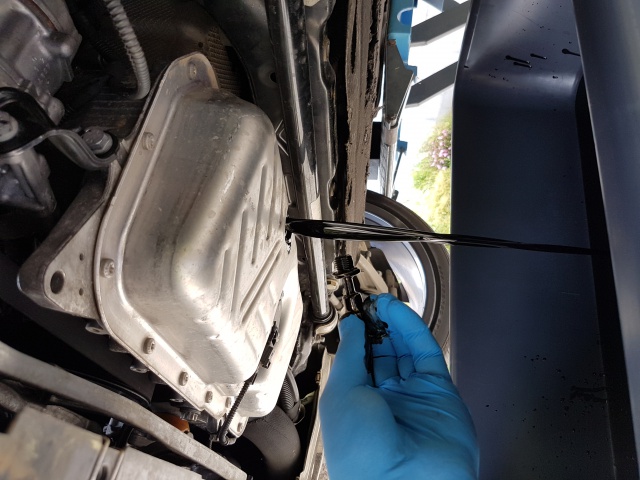

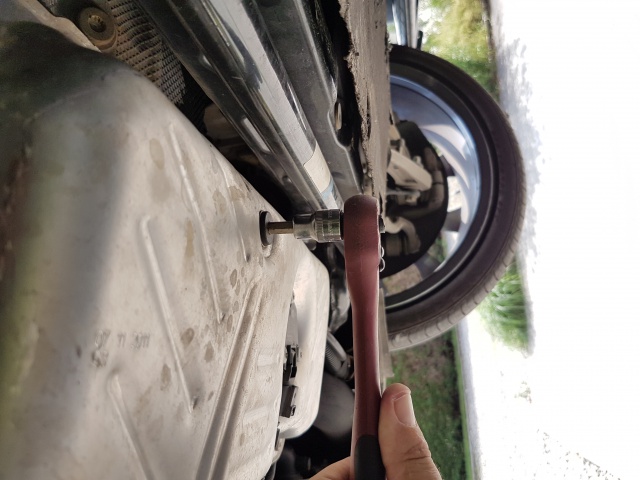

Pour le bouchon de vidange, il faut une douille type allen 6 mm




Le bouchon est retiré, l'huile s'écoule dans la bassine







6) Changement du filtre à huile

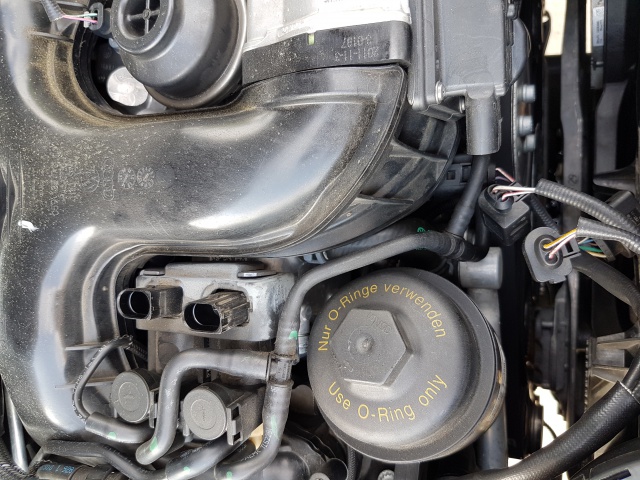

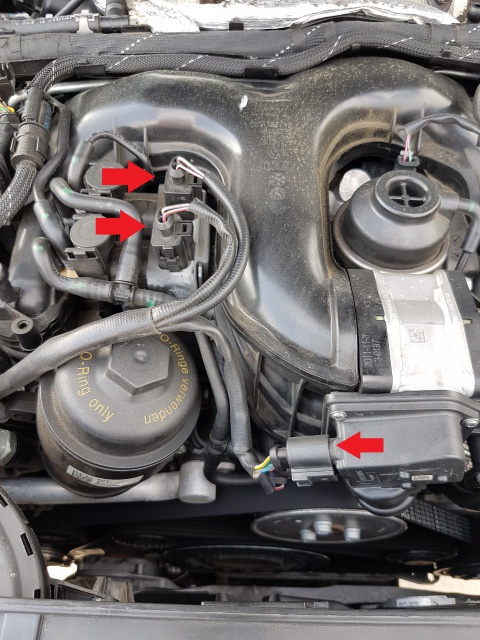

Pour faciliter l'accès au filtre, je dé-clipse les 3 connecteurs







Clé + douille de 32 mm pour desserrer le bouchon

Une fois le bouchon retiré, une quantité d'huile supplémentaire coule dans la bassine

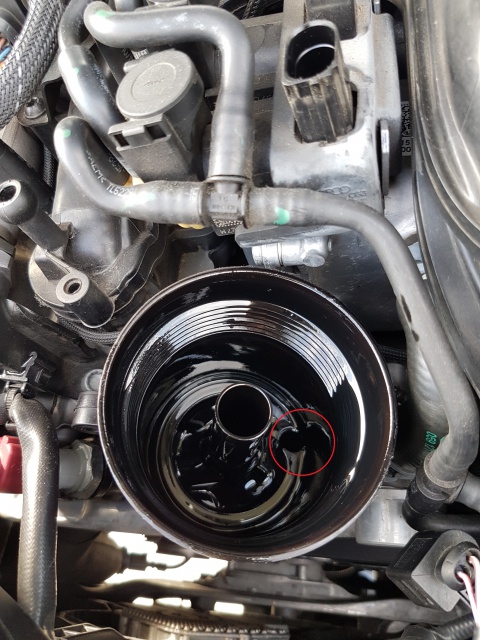

Repérage en rouge de l'orifice pour une bonne mise en place du nouveau filtre

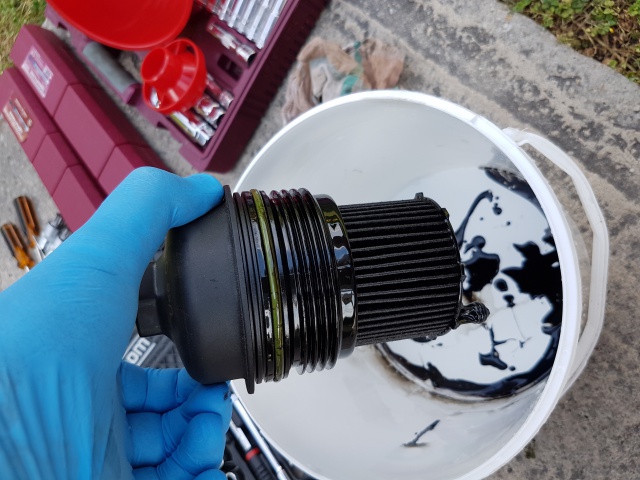

Pour retirer le filtre du bouchon, il faut tirer dessus fermement pour le sortir.

Le joint aussi sera remplacé par un neuf




De l'huile neuve est apposée sur le joint

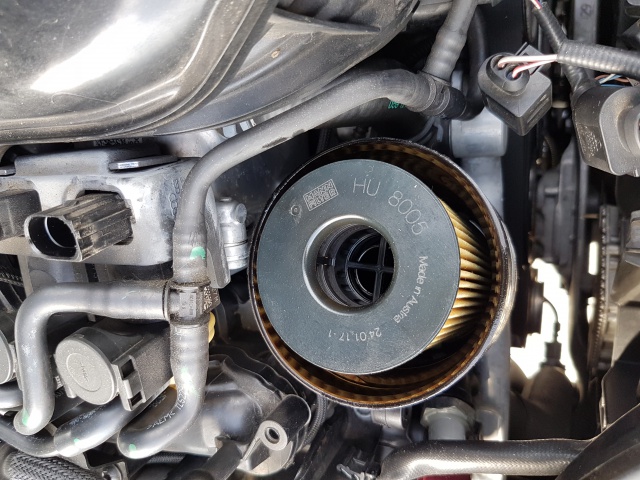

Le nouveau filtre mis en place

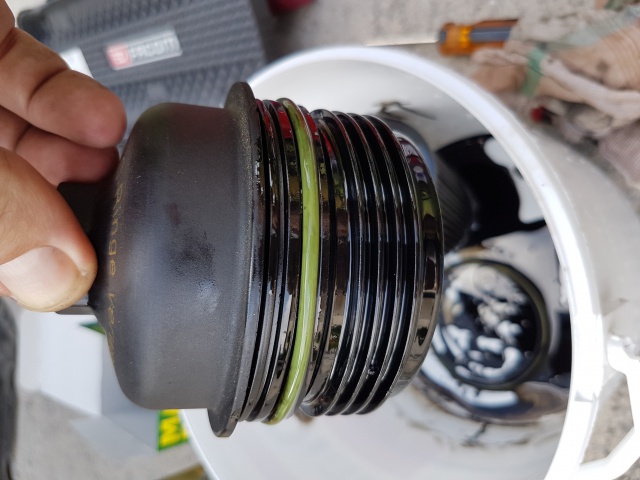

Le nouveau joint est en place, avec un peu d'huile neuve dessus




le bouchon est revissé, serrage au couple de 35 Nm



On repasse sous la voiture

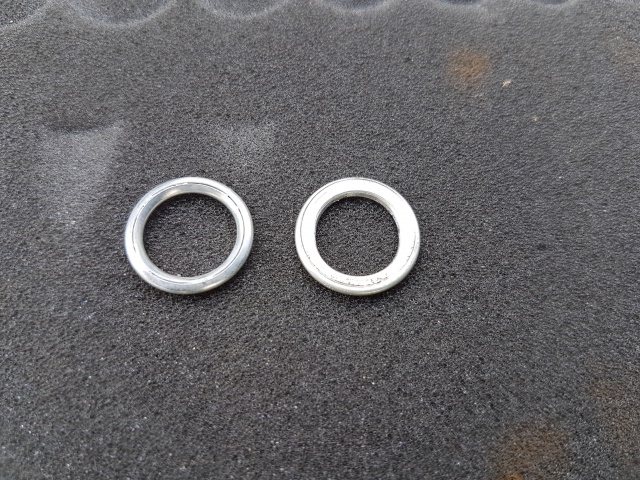

A gauche le nouveau du bouchon de carter, à droite l'ancien




Remise en place du bouchon et serrage au couple de 30 Nm. Nettoyage du reste d'huile autour du bouchon.

Maintenant que c'est propre, remontage de la protection sous le moteur

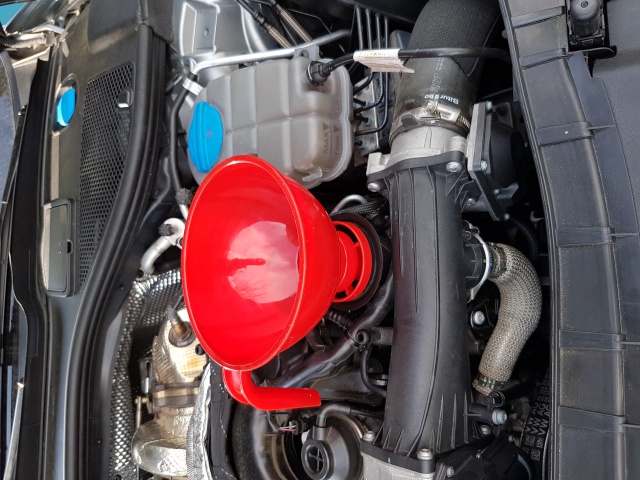

Dernière étape, pose de l'entonnoir et remplissage.

J'ai mis très exactement 6.5 litres d'huile. C'est la quantité donnée par Audi.



7) RAZ des compteurs vidange et entretien




Pour la raz du compteur "prochaine vidange"

il faut tourner la molette du mmi vers le bas




Cliquer sur la ligne pour valider la raz



Pour la raz de l'échéance de révision, il faut avoir un vagcom à disposition. La vidéo qui suit donne la marche à suivre pour réaliser cette opération.







8) Contrôle du niveau




Après avoir fait tourner et monté en température le moteur puis laissé reposé quelques minutes, le niveau d'huile apparait dans le mmi.

Il est presque au maxi.

Le lendemain après avoir fait plus de 150 kms, le niveau d'huile est au maxi donc il est inutile voire déconseillé d'en rajouter si les 6.5 litres ont bien été versés.





J'espère que cela vous sera utile, et que vous trouverez toutes les infos pour réaliser vos futures vidanges.



Bonne lecture :icon6:

  • Merci 1
  • Aime 1
Lien vers le commentaire
Partager sur d’autres sites

Beau tuto ! Le pont tu a eu ça ou et combien sans indiscrétions ? Ca doit etre top pour bricoler !



Envoyé de mon SM-G935F en utilisant Tapatalk

Lien vers le commentaire
Partager sur d’autres sites

Très bon tuto, je vais suivre ce fil qui risque de me servir un de ces jours. Le système de levage est top :bien:

Lien vers le commentaire
Partager sur d’autres sites

Merci pour vos commentaires, ça me fait vraiment plaisir de partager un peu de mécanique avec vous.



Pour le pont, je l'ai acheté il y a 2 ans et je ne compte plus le nombre de fois que je m'en suis servi. Le lien du fournisseur :



https://ponts-kromer.fr/pont-elevateur-ciseau-3-0t-modele-2352.html



Comme je vais faire la vidange de la tiptronic 8HP55A de la voiture, cet un investissement est vraiment indispensable.

Lien vers le commentaire
Partager sur d’autres sites

Oui sympa le pont je regarde ça aussi de près. Tu vidange tout les 15000km également?

Hâte de voir la vidange de la boîte ? Tu feras un tuto?



Envoyé de mon SM-G925F en utilisant Tapatalk

Lien vers le commentaire
Partager sur d’autres sites

Sympathique ce tuto, merci. L'huile descend par gravité par contre ;)

Oui corrigé, j'avais la tête en l'air :icon41:

Lien vers le commentaire
Partager sur d’autres sites

Oui sympa le pont je regarde ça aussi de près. Tu vidange tout les 15000km également?

Hâte de voir la vidange de la boîte ? Tu feras un tuto?



Envoyé de mon SM-G925F en utilisant Tapatalk



C'est ma première vidange sur l'A6, vidange long life tous les 30000 kms et environ 15 mois.



Pour la bva je vais faire un tuto, ainsi que pour le filtre GO.

Lien vers le commentaire
Partager sur d’autres sites

Le filtre à gazole est sous la voiture côté passager. Il est plus chiant à faire mais avec ton pont tu es tranquille.



Envoyé de mon SM-G925F en utilisant Tapatalk

Lien vers le commentaire
Partager sur d’autres sites

Le filtre à gazole est sous la voiture côté passager. Il est plus chiant à faire mais avec ton pont tu es tranquille.



Envoyé de mon SM-G925F en utilisant Tapatalk

Pas possible d'utiliser le pont pour cette opération car l'accès au filtre est impossible.

Lien vers le commentaire
Partager sur d’autres sites

Ah oui je viens de regarder la photo de la voiture sur le pont et effectivement il y a pas accès.

Moi je la met sur des rampes.



Envoyé de mon SM-G925F en utilisant Tapatalk

Lien vers le commentaire
Partager sur d’autres sites

Bonjour,



Sympa ton pont B)



Avec un 1.00 m de levée, c'est possible de travailler confortablement ?

Pour le moment j'en suis pleinement satisfait. Ça me permet d'avoir plus de 2 tonnes au dessus de la tête et de me sentir en sécurité.



Pour les opérations courantes de vidange moteur, bva, changement des roues... c'est assez aisé pour aller sous le véhicule. J'utilise un petit banc en bois pour m'asseoir sous le véhicule et ne pas trop fatiguer.





Un grand merci y a pas mieux

Merci pour ce retour, j'espère que cela servira à de nombreuses personnes.

Lien vers le commentaire
Partager sur d’autres sites

Un grand merci pour ton tuto, au top ! ;) Il va grandement me servir pour mon A7



Par contre pour la quantité d'huile, tu as trouvé l'info où ?



J'avais cherché l'info sur le net, et j'étais tombé sur un 8.3L, donc loin de tes 6.5L :D

Lien vers le commentaire
Partager sur d’autres sites

Un grand merci pour ton tuto, au top ! ;) Il va grandement me servir pour mon A7



Par contre pour la quantité d'huile, tu as trouvé l'info où ?



J'avais cherché l'info sur le net, et j'étais tombé sur un 8.3L, donc loin de tes 6.5L :D

Info trouvée sur la facture de la précédente vidange réalisée en concession. A 8.3 litres tu risques d'endommager irrémédiablement ton moteur. Prudence.

Lien vers le commentaire
Partager sur d’autres sites

Je dois bientôt faire ma vidange sur mon A7 3.0 TDI 245cv, pour moi c'est 6.5 ou 8.3L d'huile?



Moi j'ai la fosse chez mon père... depuis que je roule, toutes les vidanges sur mes differents vehicules ont était faite grace a cette fosse... pur bonheur.

Par contre je suis curieux de voir en photo, comment est placer ce filtre a Gasoil 🤔🤔🤔

Lien vers le commentaire
Partager sur d’autres sites

Super tuto,

Je le garde bien au chaud, quoi que la manip ne soit pas ultra compliquée. Mais c'est toujours pratique d'avoir les quantités d'huiles et les couples de serrage ;)



Pour le filtre GO, il me semble que c'est fort semblable à mon ancienne A4 B8...

Voilà un tuto qui vient de la section des B8:

http://forums.audipassion.com/topic/134291-tuto-pour-remplacement-filtre-a-gasoil-a4-tdi-143/

Lien vers le commentaire
Partager sur d’autres sites

Super tuto,

Je le garde bien au chaud, quoi que la manip ne soit pas ultra compliquée. Mais c'est toujours pratique d'avoir les quantités d'huiles et les couples de serrage ;)



Pour le filtre GO, il me semble que c'est fort semblable à mon ancienne A4 B8...

Voilà un tuto qui vient de la section des B8:

http://forums.audipassion.com/topic/134291-tuto-pour-remplacement-filtre-a-gasoil-a4-tdi-143/

Super merci 👍 tous de suite avec les photos on y voit plus clair et on sais a quoi s'attendre... vraiment super ces tutos 👌😊

Lien vers le commentaire
Partager sur d’autres sites

C est seulement 6.5L les.biturbo 3.0 tdi ?? Je pensais que c était le même bloc mais avec une admission et une injection différente?

Les 3.0 TDI 240chx CDYA 2009-2011 c était 8.2/8.3L non?

Lien vers le commentaire
Partager sur d’autres sites

Les V6 TDI première génération c'est à dire jusqu'à 240 ch c'est 8.3 l



Les V6 TDI seconde génération à partir de 2011, 204,245,313 ch c'est 6.5 l.



Pour la vidange que j'ai effectué c'est 6.5 litres, valeur certifiée. Le niveau est au maxi donc pas de doute sur la quantité.



Pour le filtre à GO, je vais le changer ce week end avec tuto complet, photos, vidéo.....

Lien vers le commentaire
Partager sur d’autres sites

Je te fais confiance pour la quantité, mon info n'était pas sur de toute façon ;) (je voulais mesurer la quantité de l'ancienne d'huile de toute façon :) )



As-tu déjà testé la vidange par aspiration ?

Lien vers le commentaire
Partager sur d’autres sites

Par aspiration, il vaut mieux éviter même si beaucoup de CC Audi le pratique :nanana: , par gravité le résultat est bien meilleur.

Lien vers le commentaire
Partager sur d’autres sites

+ 1 avec AL49



Personnellement , j utilise le nch de mecatech avant la vidange donc " obligation " par gravité

Mais même sans ça , par gravité est quand même un gage de résultat quant à vidanger toute L huile



+ 1 encore à Hornet33 pour son super tuto

Lien vers le commentaire
Partager sur d’autres sites

Je te fais confiance pour la quantité, mon info n'était pas sur de toute façon ;) (je voulais mesurer la quantité de l'ancienne d'huile de toute façon :) )



As-tu déjà testé la vidange par aspiration ?

Je n'ai jamais fait de vidange par aspiration. Je préfère la bonne vieille méthode par écoulement, bien plus fiable car tous les dépôts et résidus sont évacués.

Lien vers le commentaire
Partager sur d’autres sites

Encore merci l'ami... vidange complète effectuer hier... ca a était tous seul... surtout pour le filtre a Gasoil.



Par contre, petite question. J'aimerai mettre l'intervale de la vidange a 30000kms/ 2 ans? Comment fait on?

L'entretien j'ai bien reussi grace a ta vidéo mais pas pour la "Vidange".



Merci d'avance

Lien vers le commentaire
Partager sur d’autres sites

L'entretien de vidange reste à 15000 kms maxi. Même en sortie de révision en concession, le compteur de vidange est remis à 15000 kms.

Lien vers le commentaire
Partager sur d’autres sites

L'entretien de vidange reste à 15000 kms maxi. Même en sortie de révision en concession, le compteur de vidange est remis à 15000 kms.

Ah bon 🤔



J'ai comme un doute... car la j'ai fait lz vidange et il m'ecrivais qu'il rester 2700kms ou 477 jours 🤔

Comme l'ancien propriétaire rouler beaucoup.

Lien vers le commentaire
Partager sur d’autres sites

  • 3 semaines plus tard...

Une question a tout ceux qui font la vidange eux meme , vous comptez gardez vos voitures tres longtemps ? Si oui je comprends que c'est mieux de la faire sois meme . Et si vous la vendez ça pose probleme ou pas de pas avoir le tampon sur le carnet dentretien ?



Envoyé de mon SM-G935F en utilisant Tapatalk

Lien vers le commentaire
Partager sur d’autres sites

  • 3 semaines plus tard...

Testé et approuvé ;)



Par contre j'ai mis 6.4L environ et je suis déjà au niveau maxi (vidange par gravité) dans le MMI.



Je dois en retirer un peu ? (j'ai une pompe à vide pour l'extraction donc faisable facilement)

Lien vers le commentaire
Partager sur d’autres sites

Avec 6.5 litres j'ai le niveau qui oscille entre le maxi et une barre sous le maxi. Laisse le niveau se stabiliser et tu verras dans une centaine de kilomètres.

Lien vers le commentaire
