[Tutoriel] Installation des lave-phares Phase 1 OEM seconde monte

[FaiTh_StyLe]

Bonjour,

après avoir effectué l'installation des phares bi-xénon, il faut obligatoirement ajouter des lave-phares. Cette opération est coûteuse si vous voulez que l'installation soit comme à l'origine.

Voici la liste des pièces dont vous avez besoin :

- 2 garnitures du pare-chocs avant avec les clapets pour lave-phares
- 2 vérins de levage pour lave-phares :

• Véhicule avant le 24/09/2012 Réf : 8X0955101A et 8X0955102A
• Véhicule après le 24/09/2012 Réf : 8X0955101B et 8X0955102B

- 1 conduite flexible avec les raccords :

• Véhicule avant le 24/09/2012 Réf : 8X0955970A
• Véhicule après le 24/09/2012 Réf : 8X0955970B

- 1 pompe de lave-phares avec son joint Réf : 6R0955681 et 431955465A
- 1 mini relais 646 Réf : 4H0951253C
- 1 fusible de 30A Réf : N01713125

1. Modification du réservoir de liquide de lave glace

J'ai oublié de prendre des photos du démontage du réservoir, je rajouterais des photos Elsa :mur: ...

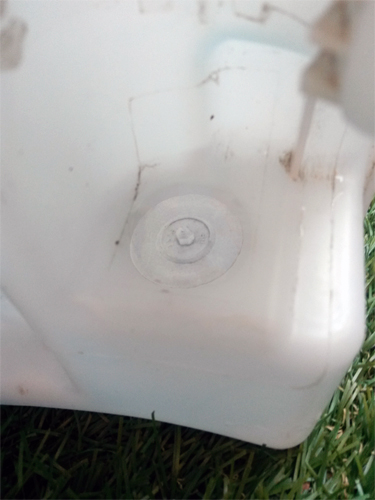

Vous n'avez pas besoin de changer de réservoir, il y a déjà un emplacement prévu pour la pompe de lave-phares.





Utiliser un forêt ou une petite scie cloche de diamètre 20mm (ne surtout pas percer plus gros)

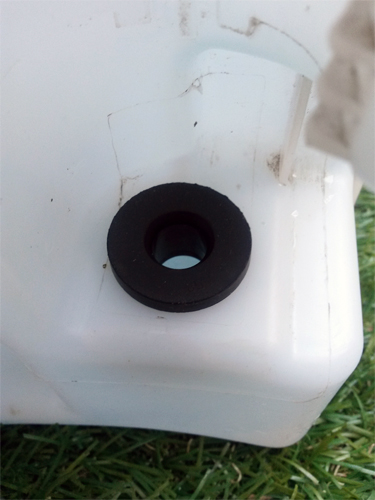

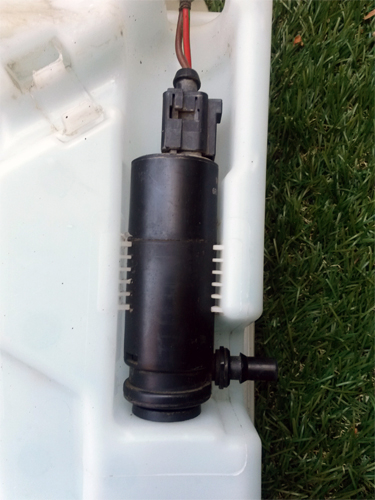

Poncer les petites bavures puis placer le joint et la pompe de lave-phares (6R0955681 et 431955465A)





Pour ma part, j'ai acheté la pompe de lave-phares sur ebay.de, le vendeur me l'a vendu avec son connecteur et environ 15 cm de câble. Je vous donne la référence du connecteur : 1J0973722A



Pour le câblage du connecteur de la pompe de lave-phares :



N°1 : 1 câble de 2.5 mm² brun de 50 cm (masse)

N°2 : 1 câble de 2.5 mm² rouge / vert de 2,5 mètres (alimentation via relais)



2. Installation des vérins de levage des lave-phares

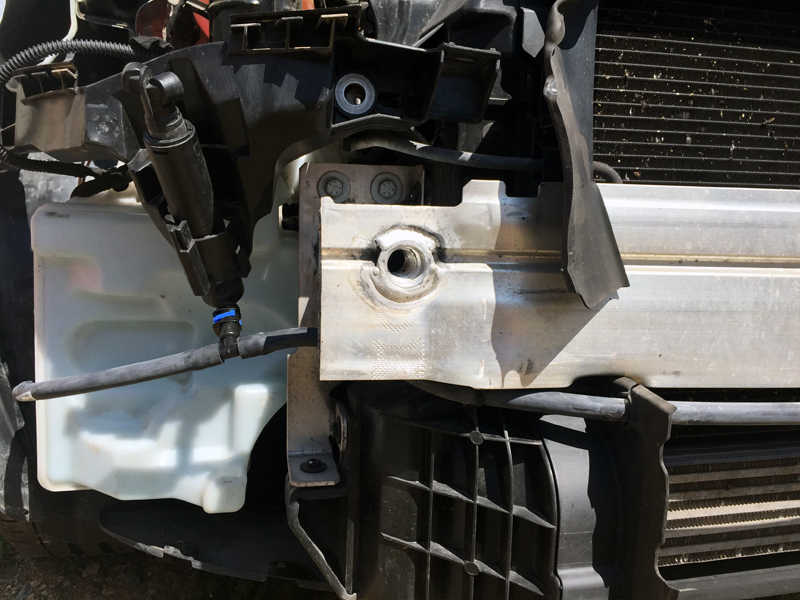

Rien de compliqué, il y a déjà un emplacement dans les supports de phares qui maintien les vérins de levage, il ne faut simplement pas vous tromper de sens :icon_lol:. Vous pouvez également raccordé la conduite à la pompe et aux 2 vérins de levage.







3. Câblage et alimentation de la pompe de lave-phares

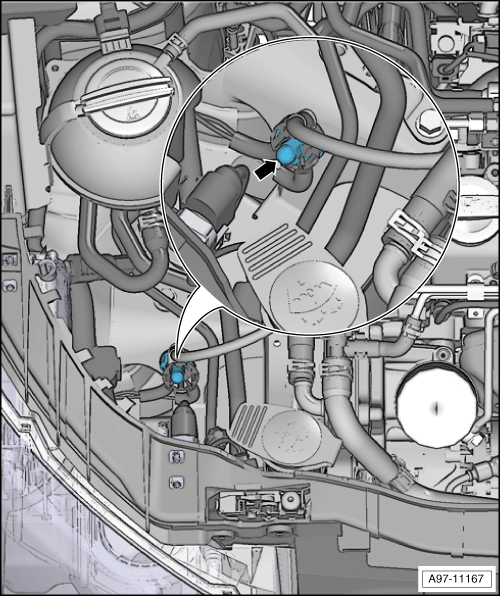

Dans un premier temps, il faut raccorder la pompe à la masse (câble 2.5 mm² brun). Vous trouverez un point de masse à proximité du réservoir sur le longeron avant droit

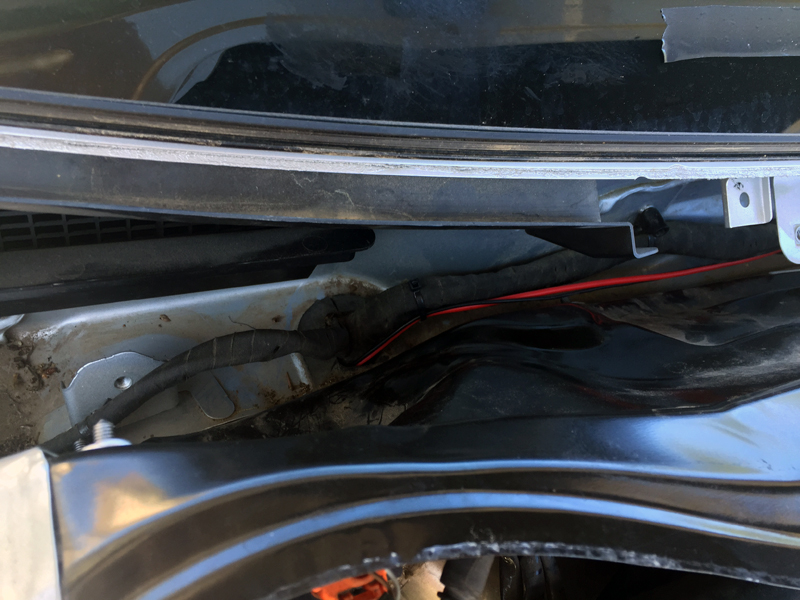

Ensuite il faut tirer proprement le 2ème câble de 2.5 mm² rouge / vert dans l'habitacle. Je vous conseil de passer le câble par le caisson d'eau car il y a un passage de câble à l'arrière du moteur de l'essuie-glace.

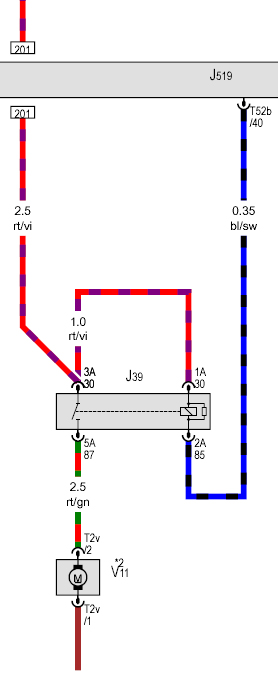

Je terminerais le tuto en fin de journée, je vous donne déjà le schéma de câblage





V11 : Pompe de lave-phares

J39 : Relais 646 Réf : 4H0951253C

J519 : Calculateur de réseau de bord



Une petite photo en action :icon6:



[Astronomix]

Super tuto mais bon. J'ai passé le contrôle technique et ils ont pas pensé à vérifier ça. Je pense pas qu'ils l'actionnent souvent d'ailleurs ...

[FaiTh_StyLe]

Il est vrai que ce système est vraiment inutile et très peu contrôlé au contrôle technique... Mais j'aime faire les choses bien ;-)

[The-Madness]

Bonjour, tuto au top, est-il possible d'avoir la suite svp ? Merci d'avance.

[Gaboche]

Bonjour j'ai mes verin lave phare qu'il ne fonctionne pas quelqu'un pourrais m'aider cordialement

[Gaboche]

Bonjour personne pour m'aider svp

[Minodiss]

Bonjour,

Pour la cablage il suffit de brancher le (-) a la masse et le (+) au relais ?

Est ce que cest le meme systeme pour les a1 phase 2 ?

Merci

Modifié 26 mai 2020 par Minodiss

[Minodiss]

Il se branche ou le fil rouge et vert de la pompe svp ?

Modifié 27 mai 2020 par Minodiss

[reunion0405]

Bonjour



bon montage , c'est top

A combien s'élève toute cette fourniture ?
