changer galet tendeur ,courroie accessoire ?


Messages recommandés

Ils sont en vacances...;-D

Je suis pas spécialiste mais c'est une OP qui m'intéressera un jour.

Je vais essayé de regarder si je trouve quelque chose sur Elsa...

Lien vers le commentaire
Partager sur d’autres sites

désolé, j'ai effectué cette opération sur mon 3.0 l mais le 2.0 l je ne sais pas ?? :nixweiss:

Pour le 3.0l, de mémoire il y a une vis à désserrer puis l'ensemble du galet que tu comprimes avec un outil approprié, tu enlèves ta courroie (bien repérer comment elle va fait une photo), tu démontes les galets à changer ainsi que le tendeur, tu remets ta courroie en compressant le tendeur puis tu relâches. Tu fais tourner le moteur à la main de 2 tours avec la poulie dumper et une clé ( sens horaire bien sur ) puis tu serres la vis qui maintient le réglage du tendeur. Et comme tout était démonter j'avais changer la pompe à eau, la poulie dumper, le joint dérrière la poulie ainsi que la courroie de pompe haute pression (pour le 3.0 l).

voila si ça peu t'aider.

Lien vers le commentaire
Partager sur d’autres sites

Voilà ce que j'ai trouvé, mais je ne sais pas ci ça correspond à ton véhicule ne connaissant pas le type de moteur et de boite...


Tendeur de courroie multipiste : dépose et repose Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires

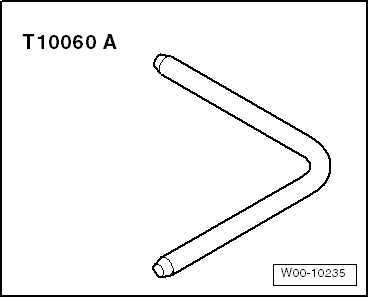

t Mandrin calibré -T10060 A- Jofezq.png

Dépose
Nota
Afin d'éviter d'amener le porte-serrure en position d'entretien pour la dépose et la repose de la courroie multipiste, il est possible de mettre en place la courroie multipiste avec l'aide d'un second mécanicien. À cet effet, il est nécessaire de passer la main dans le compartiment moteur simultanément par le bas et par le haut.

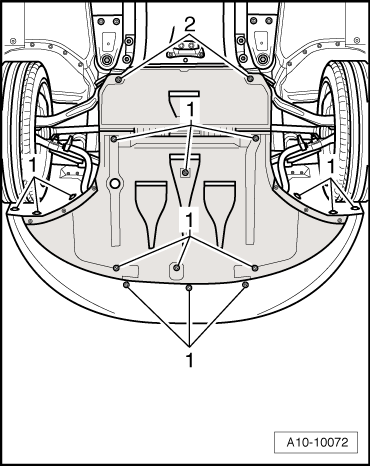

– Défaire les raccords rapides -1- et -2- et retirer les insonorisants.ES7Yui.png







– Extraire la jauge d'huile -1- du tuyau de guidage.

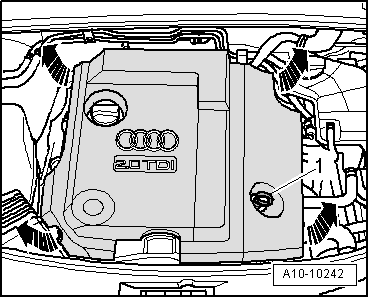

– Retirer le carénage du moteur -flèches-.



– Introduire à nouveau la jauge d'huile dans le tube de guidage.3pKyfe.png

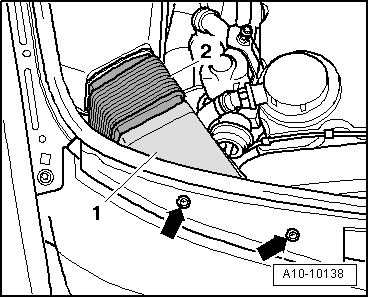

– Déposer les vis -flèches-. – Déposer les éléments de guidage d'air -1- et -2-. – Retirer le joint du capot-moteur au niveau du porte-serrure.LMXOGf.png

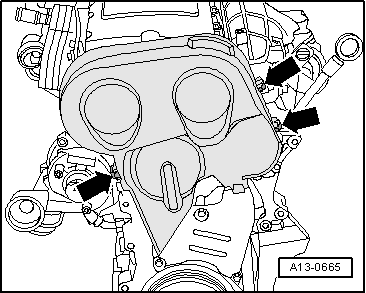

– Déposer la protecteur supérieur de courroie crantée en desserrant les agrafes de retenue -flèches-.



Nota









Avant de déposer la courroie multipiste, repérer le sens de rotation à la craie ou au crayon-feutre. L'inversion du sens de rotation d'une courroie multipiste déjà rodée peut entraîner sa destruction.

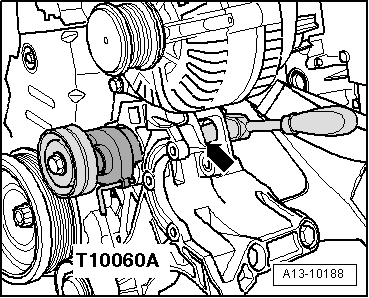

– Pour détendre la courroie multipiste, faire pivoter le dispositif de tension dans le -sens de la flèche- et le bloquer avec la goupille d'arrêt -T10060 A-.



Retirer la courroie multipiste.WY4OeS.png







– Déposer la vis -flèche- et retirer le tendeur de la courroie multipiste.



Repose



Pour la repose, procéder dans l'ordre inverse de la dépose en tenant compte de ce qui suit :



– Avant de le visser, vérifier que l'élément de tension est correctement mis en place dans le support des organes auxiliaires.



– Reposer la courroie multipiste → Chapitre.Wegrkr.png



Couple de serrage





Composant Nm Élément de tension de courroie multipiste sur support 25
